公開番号2025122256
公報種別公開特許公報(A)
公開日2025-08-21
出願番号2024017543
出願日2024-02-08
発明の名称グレーチング用ドアストッパ
出願人鹿島建設株式会社
代理人個人
主分類E05C 17/54 20060101AFI20250814BHJP(錠;鍵;窓または戸の付属品;金庫)
要約【課題】グレーチング床の上側を開閉するドアを開放状態に維持するために使用されるドアストッパを簡素な構造でありながら、グレーチング床に適した形態にする。

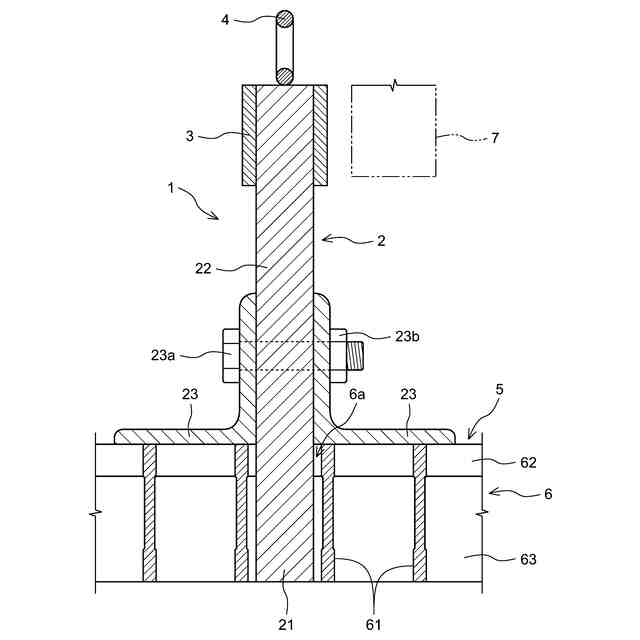

【解決手段】グレーチング床5を構成するグレーチング6の開口6a内に上方から挿入される挿入部21を有する本体部2の、挿入部21よりグレーチング床5上に位置する突出部22に、グレーチング床5の上面に下向きに係止する係止部23を一体化させる。特に挿入部21の少なくとも軸方向の一部を本体部2の厚さ方向と幅方向の少なくともいずれか一方に、開口6aの内周面に接触し得る形状にする。

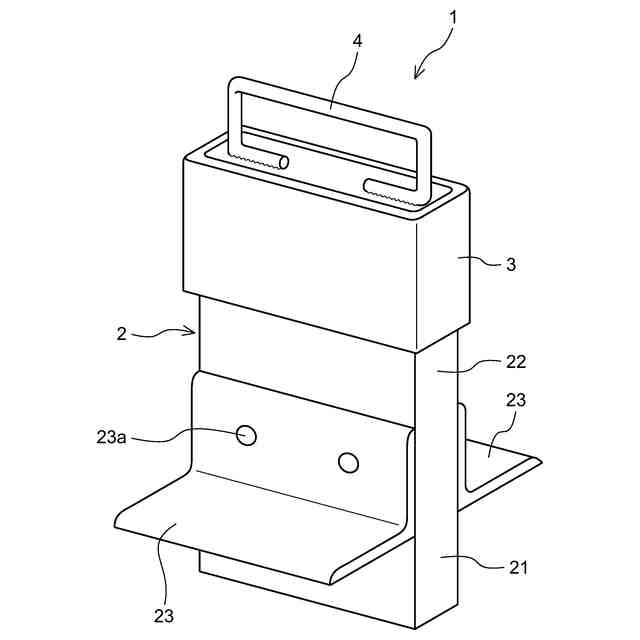

【選択図】図1
特許請求の範囲【請求項１】
グレーチング床の上を開閉するドアを開放状態に維持するためのストッパであり、
前記グレーチング床を構成するグレーチングの開口内に上方から挿入される挿入部を有する本体部と、この本体部の、前記挿入部より前記グレーチング床上に位置する突出部に一体化し、前記グレーチング床の上面に下向きに係止する係止部とを備えることを特徴とするグレーチング用ドアストッパ。
続きを表示（約 390 文字）【請求項２】
前記挿入部の少なくとも軸方向の一部は前記本体部の厚さ方向と幅方向の少なくともいずれか一方に、前記開口の内周面に接触し得る形状をしていることを特徴とする請求項１に記載のグレーチング用ドアストッパ。
【請求項３】
前記係止部は前記突出部の厚さ方向両側、または幅方向両側に配置されていることを特徴とする請求項１に記載のグレーチング用ドアストッパ。
【請求項４】
前記突出部の、開放状態にあるときの前記ドアの側面が接触する部分に緩衝材が装着されていることを特徴とする請求項１乃至請求項３のいずれかに記載のグレーチング用ドアストッパ。
【請求項５】
前記突出部の、開放状態にあるときの前記ドアが接触しない部分に把手が装着されていることを特徴とする請求項１乃至請求項３のいずれかに記載のグレーチング用ドアストッパ。

発明の詳細な説明【技術分野】
【０００１】
本発明はグレーチング床の上側を開閉するドアを開放状態に維持する目的で使用されるグレーチング用ドアストッパに関するものである。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
床面上に設置され、開閉時に床面上を通過する開き戸式のドアを開放状態に維持するドアストッパは開放したドアがドアクローザーの復元力に抗するように設置されるため、単純な構造では開放状態にあるドアの下面か閉鎖する側の側面に係止する形態を有する（特許文献１～３参照）。
【０００３】
この種のドアストッパは主に、床面とドア下面との間に挟持されることでドアを開放状態に保つ楔形と（特許文献１、２）、床面に固定され、ドアの開放側の表面に接触し得る接触部と接触部に軸支され、ドアの開放時にドアの閉鎖側の背面に係止する係止部を有する形に大別される（特許文献３）。前者の例は単に床面上に置くだけの手軽さがあるが、後者の例は前者の例より部品数が多い。
【０００４】
一方、床がグレーチングから構成されるグレーチング床である場合、グレーチングには水平二方向に開口が配列しているため、ストッパが開口を通じて落下しないことが必要であるが、楔形のドアストッパでは落下し易い。
【０００５】
またグレーチングは開口を有しながらも、鉛直荷重に対する強度と曲げ剛性を確保するだけの厚さが必要であるが、床に固定される形のドアストッパではグレーチングの厚さに追従させるための追加の工夫が必要になる。
【０００６】
グレーチングに特有の定着装置としては、グレーチングの上下にボルトとナット等の対になる部品を組み合わせる形態がある（特許文献４、５参照）。
【先行技術文献】
【特許文献】
【０００７】
実開昭５５－１５６１５８号マイクロフィルム（第１図、第２図）
特開２０１８－３５５２３号公報（図１～図４）
特開２０１８－１７８５８５号公報（図１～図５）
特開平１－１３１３１０号公報（第１図～第４図）
特開２０２０－１１２００９号公報（図１～図６）
【発明の概要】
【発明が解決しようとする課題】
【０００８】
但し、特許文献４、５の例ではグレーチング上を通過するドアのストッパとして使用するにはドア用に改良が必要であり、改良したとしても、楔形のドアストッパのような形態上、並びに取り扱い上の手軽さはない。
【０００９】
本発明は上記背景より、簡素な構造でありながら、グレーチング床に適した形態のドアストッパを提案するものである。
【課題を解決するための手段】
【００１０】
請求項１に記載のグレーチング用ドアストッパは、グレーチング床の上を開閉するドアを開放状態に維持するためのストッパであり、
前記グレーチング床を構成するグレーチングの開口内に上方から挿入される挿入部を有する本体部と、この本体部の、前記挿入部より前記グレーチング床上に位置する突出部に一体化し、前記グレーチング床の上面に下向きに係止する係止部とを備えることを構成要件とする。
（【００１１】以降は省略されています）
