公開番号2025153391
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024055855
出願日2024-03-29
発明の名称蝶番の取付構造
出願人コイト電工株式会社
代理人個人
主分類E05D 5/02 20060101AFI20251002BHJP(錠;鍵;窓または戸の付属品;金庫)
要約【課題】蝶番の取り付け時に、手を離しても蝶番が位置ずれすることなく、取り付けの作業効率を高めてコストを低減することができる蝶番の取付構造を提供する。

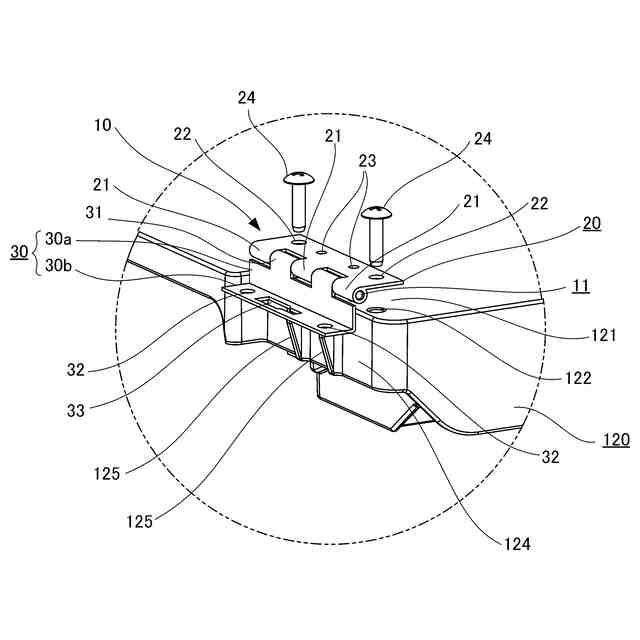

【解決手段】蝶番10の第1プレート20を、信号制御機100における内扉120の略水平にした被取付面121に固定する状態で載せた固定時に、被取付面121外に位置する蝶番10全体の重心(軸芯11)直下を支えて落下を防ぐリブ125を、内扉120自体に一体的に設けた。
【選択図】図1
特許請求の範囲【請求項１】

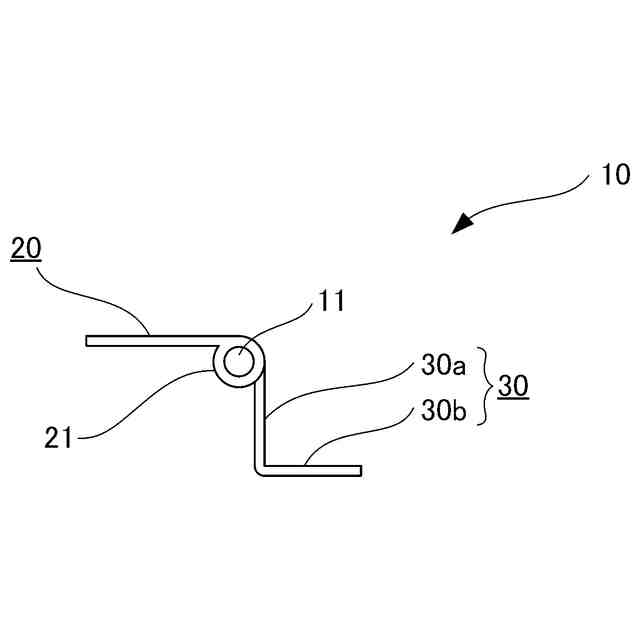

一対のプレートが軸芯により互いに回転可能に連結された蝶番の取付構造において、
前記蝶番の一方のプレートを、一の取付対象物の略水平にした被取付面に固定する状態で載せた固定時に、前記被取付面外に位置する前記蝶番全体の重心直下を支えて落下を防ぐ支え部を、前記一の取付対象物に設けたことを特徴とする蝶番の取付構造。
続きを表示（約 840 文字）【請求項２】
前記支え部は、前記一の取付対象物の被取付面に対して略直交する他側端面にリブとして突設され、該リブの一端が前記固定時の蝶番全体の重心直下となる前記軸芯下側に当接することを特徴とする請求項１に記載の蝶番の取付構造。
【請求項３】
前記リブは、前記蝶番の軸芯が挿通した各プレートの対向し合う端縁にある軸筒のうち、一方のプレートの軸筒に対して当接する位置に配されたことを特徴とする請求項２に記載の蝶番の取付構造。
【請求項４】
前記リブは、前記蝶番の軸芯下側に対して軸方向の離れた２箇所で当接するように２つ設けられたことを特徴とする請求項３に記載の蝶番の取付構造。
【請求項５】
前記固定時における前記蝶番全体の重心直下と前記支え部との間に、これら双方が先に当接することで前記一方のプレートが前記被取付面から離れることを防ぐクリアランスを設けたことを特徴とする請求項１，２，３または４に記載の蝶番の取付構造。
【請求項６】
前記被取付面に、前記一方のプレートを固定する状態に位置決めする軸部が設けられ、
前記一方のプレートに、前記軸部に嵌まる孔部が設けられたことを特徴とする請求項１，２，３または４に記載の蝶番の取付構造。
【請求項７】
前記蝶番の他方のプレートに、該他方のプレートを固定する他の取付対象物の被取付箇所にある掛止部に対して掛止可能な被掛止部を設け、
前記他の取付対象物に対する前記蝶番の他方のプレートの固定時に、前記掛止部に前記被掛止部を掛止させることにより、前記蝶番および前記一の取付対象物を、前記他の取付対象物に対して保持可能としたことを特徴とする請求項１，２，３または４に記載の蝶番の取付構造。
【請求項８】
前記一の取付対象物は、前記支え部を含めて一体成形されたことを特徴とする請求項１，２，３または４に記載の蝶番の取付構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、一対のプレートが軸芯により互いに回転可能に連結された蝶番の取付構造に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】

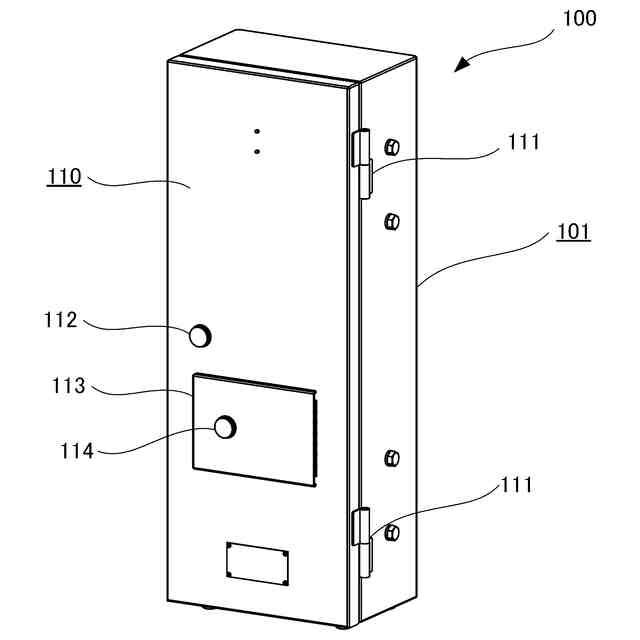

従来から蝶番は様々な分野において、扉や蓋等の一の取付対象物を、本体側等の他の取付対象物に対して開閉（回転）可能に連結するために活用されている。例えば特許文献１に記載された信号制御機では、その筐体の開口内側に内扉を開閉可能に取り付けるために蝶番が使われていた。一般にこの種の蝶番は、例えば特許文献２に記載されたように、軸芯を間にして開閉する一対のプレートを有するが、信号制御機では、一のプレートは内扉に固定され、他のプレートは筐体に固定されることで、内扉は筐体に対して開閉可能に取り付けられる。
【０００３】
このような信号制御機の組み立て時において、図３（ａ）～（ｃ）に示したように、蝶番１０を内扉１２０にネジで固定するとき、先ずは略水平な状態にした内扉１２０の被取付面上に固定する一方のプレート２０を位置決めする。このとき、被取付面上に位置決めしたプレート２０と蝶番１０全体の重心（軸芯）の位置はずれており、蝶番１０全体の重心（軸芯）は被取付面の外側に位置する。そのため、位置決めした蝶番１０から手を離すと、蝶番１０は自重による回転モーメントにより、図３（ｃ）中に破線矢印で示した回転軌跡を描き、被取付面から外れて落下してしまう事態となっていた。
【０００４】
従って、蝶番１０を内扉１２０にネジで固定するときは、蝶番１０が落下しないように片手で被取付面上に押さえながらネジ止め作業を行う必要があった。このようなネジ止め作業は、詳しくは以下の１１もの工程を要していた。すなわち、図１４（ａ）に示したように、１.蝶番を取る、２.内扉に位置決めする、３.左手で蝶番を押さえて右手でネジをとる、４.左手にネジを渡す、５.ドライバーを右手で取る、６.左手のネジをビットに嵌める、７.ネジを内扉のネジ孔に入れる、８.１か所目をネジ止めする、９.ネジを取る、１０.ビットに嵌めてネジ孔に入れる、１１.２か所目のネジ止めをする。このような一連の工程を上下の蝶番について、それぞれ行う必要があった。
【０００５】
特に、蝶番１０をネジ止めする作業を行う上で面倒な工程は、蝶番１０が落下しないように押えながらのネジ止め作業であったが、例えば図１４（ｂ）に示したように、特別な治具を用いることも考えられる。すなわち、治具を予め用意しておき、蝶番１０をネジで内扉１２０に固定するときに、蝶番１０全体の重心（軸心）を治具で支えながらネジ止め作業を行えば、蝶番１０を手で押さえる必要はない。
【先行技術文献】
【特許文献】
【０００６】
特開２０１５－１２２０２５号公報
特開２０００－５４７１６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
前述したように信号制御機の組み立て時において、蝶番を内扉にネジで固定するときは、蝶番が落下しないように手で押さえながら作業をしなければならず、このような作業が煩わしく、時間がかかり、コストが嵩むという問題があった。かかる問題は、信号制御機の組み立てに限らず、蝶番の一方のプレートを一の取付対象物に対して固定する場合に広く該当する。
【０００８】
また、図１４（ｂ）に示したように、特別な治具を用いることも考えられるが、治具そのものに余計なコストが発生することになる。しかも、治具の保管や準備が必要となるだけでなく、ネジ止め作業時おける治具のセッティングも面倒であり、やはり時間がかかり、コストが嵩むという問題があった。
【０００９】
本発明は、以上のような従来技術が有する問題点に着目してなされたものであり、蝶番の取り付け時に、治具を用いることなく蝶番の重心直下を支えることを可能とし、手を離しても蝶番が位置ずれすることなく、取り付けの作業効率を高めてコストを低減することができる蝶番の取付構造を提供することを目的としている。
【課題を解決するための手段】
【００１０】
前述した目的を達成するため、本発明の一態様は、
一対のプレートが軸芯により互いに回転可能に連結された蝶番の取付構造において、
前記蝶番の一方のプレートを、一の取付対象物の略水平にした被取付面に固定する状態で載せた固定時に、前記被取付面外に位置する前記蝶番全体の重心直下を支えて落下を防ぐ支え部を、前記一の取付対象物に設けたことを特徴とする。
【発明の効果】
（【００１１】以降は省略されています）
