公開番号2025112107
公報種別公開特許公報(A)
公開日2025-07-31
出願番号2024006198
出願日2024-01-18
発明の名称IDキー
出願人美和ロック株式会社
代理人個人,個人
主分類E05B 19/00 20060101AFI20250724BHJP(錠;鍵;窓または戸の付属品;金庫)
要約【課題】ユーザーがIDキーのカバーを、そのときの目的に応じて物理的な鍵を収納できるタイプか、又は単に一側面を覆うのみの化粧タイプかを任意に選ぶことを可能とする。また、本体に電子部品を集約させ、防水機能を完結させることで、カバーの付け替え時に、たとえ不完全な取り付け方であっても、防水上の問題を生じさせない。

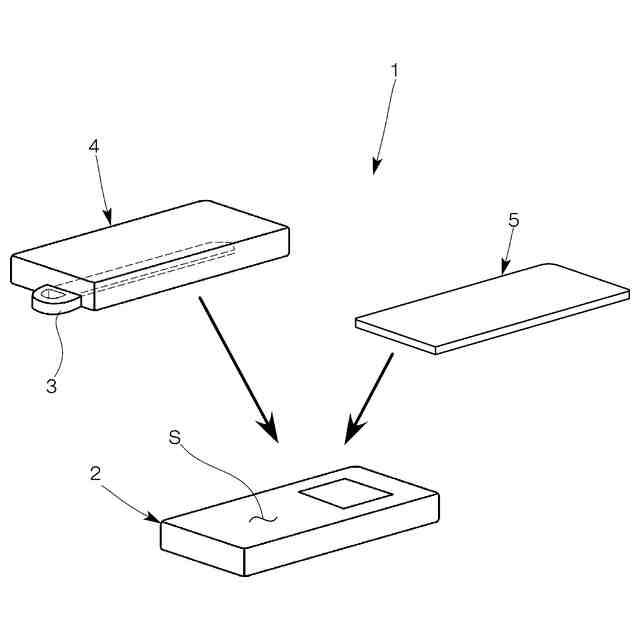

【解決手段】通信部と記憶部を有する電子部品20及び、電池21を収納するための電池収納部が配置された本体部2と、本体部2の一側面Sに着脱可能に取り付けられるカバーと、を具備し、カバーは、物理的な鍵を収納可能にしたキー収納型タイプのカバー4と、物理的な鍵を収納しない板状の化粧タイプのカバー5であり、キー収納型タイプのカバー4または化粧タイプのカバー5のいずれかを任意に選択して、本体部2の一側面Sに取り付けて、キー収納型IDキーまたはタグ型IDキーに変更使用可能とした。
【選択図】図1
特許請求の範囲【請求項１】
建物の扉を制御する制御システムと通信する通信部と、前記制御システムが認証するための識別情報を記憶する記憶部と、を備えるＩＤキーであって、
前記通信部と前記記憶部を有する電子部品及び、電池を収納するための電池収納部が
配置された本体部と、
前記本体部の一側面に着脱可能に取り付けられるカバーと、
を具備し、
前記カバーは、
物理的な鍵を収納可能にしたキー収納型タイプのカバーと、物理的な鍵を収納しない板状の化粧タイプのカバーであり、
上記キー収納型タイプのカバーまたは前記化粧タイプのカバーのいずれかを任意に選択して、前記本体部の一側面に取り付けて、キー収納型ＩＤキーまたはタグ型ＩＤキーに変更使用可能としたこと、
を特徴とするＩＤキー。

発明の詳細な説明【技術分野】
【０００１】
本発明は、建物の玄関等の扉の錠前を施錠、解錠する際などに用いるＩＤキーに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
近年来、セキュリティの高さや利便性から、建物の扉の錠前の施錠・開錠については、電子的なＩＤ認証システムを利用したＩＤキーが普及している。そして、ＩＤキーの電池切れ等のトラブル防止から、緊急用の物理的な鍵をＩＤキーとともに持ち運べるよう、物理的な鍵を収納可能にした電気錠用リモコンが提案されている。
【０００３】
この電気錠用リモコンは、物理的な鍵であるエマージェンシーキーが不要のときは、エマージェンシーキー及びその収納部を本体から取り外して使用でき、リモコン自体をコンパクト化できるという利点がある。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－１０８６８８号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、物理的な鍵を備えた収納部を備えたＩＤキーは、鍵全体として嵩張ったり、重量が加わるため、持ち運びに不具合がある。ところが、電池切れ等ＩＤキーが作動できない非常時において、物理的な鍵以外の手段で、扉の錠前の施錠・解錠をしたいというニーズがあった。
【０００６】
また、ＩＤキーは電池や電子基板、アンテナ等の電子部品を内蔵しているため、内部への浸水を防止する必要があるが、従来のＩＤキーや上記電気錠用リモコンでは、本体とそれを覆うカバー両方の構造により防水性を担保していたため、電池交換時や収納部の取り外し時などにより、ユーザーが本体からカバーを分離させた後、再度カバーを取付ける際、誤った取り付け方をすると、防水性を担保できず、故障の原因となるケースがあった。
【課題を解決するための手段】
【０００７】
上記課題を解決するため、本発明は、ユーザーがＩＤキーのカバーを、そのときの目的に応じて物理的な鍵を収納できるキー収納型タイプのものか、又は物理的な鍵を収納せず、単に一側面を覆うのみの化粧タイプものかを任意に選んで、かつ簡単にカバーを変更して使用できるようにした。
【０００８】
また、本体に電子部品を集約させ、防水機能を完結させることで、カバーの付け替え時に、たとえ不完全な取り付け方であっても、防水上の問題を生じさせないこととした。
【０００９】
具体的には、本発明に係るＩＤキーの特徴は、
建物の扉を制御する制御システムと通信する通信部と、前記制御システムが認証するための識別情報を記憶する記憶部と、を備えるＩＤキー１であって、

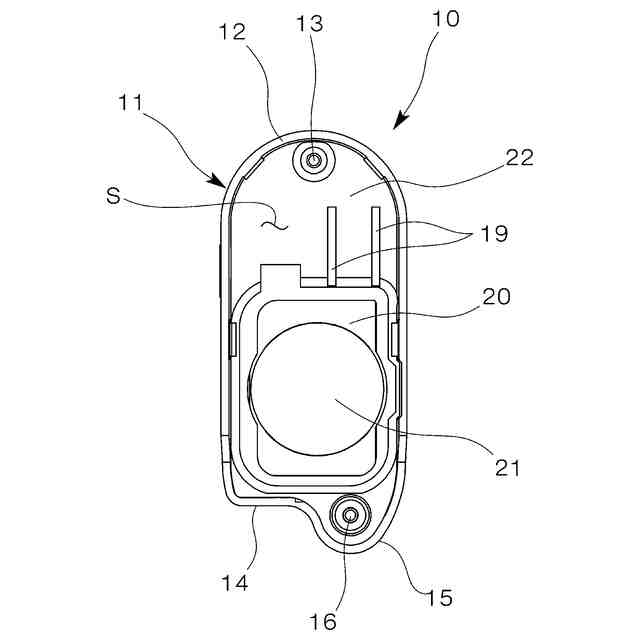

前記通信部と前記記憶部を有する電子部品２０及び、電池２１を収納するための電池収納部が配置された本体部２（１０）と、
前記本体部２（１０）の一側面Ｓに着脱可能に取り付けられるカバー（４，５）と、
を具備し、
前記カバー（４，５）は、

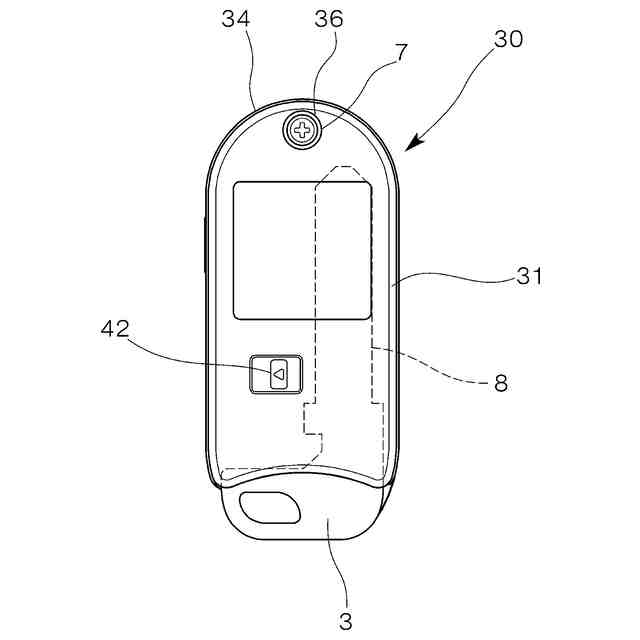

物理的な鍵３を収納可能にしたキー収納型タイプのカバー４と、物理的な鍵３を収納しない板状の化粧タイプのカバー５であり、

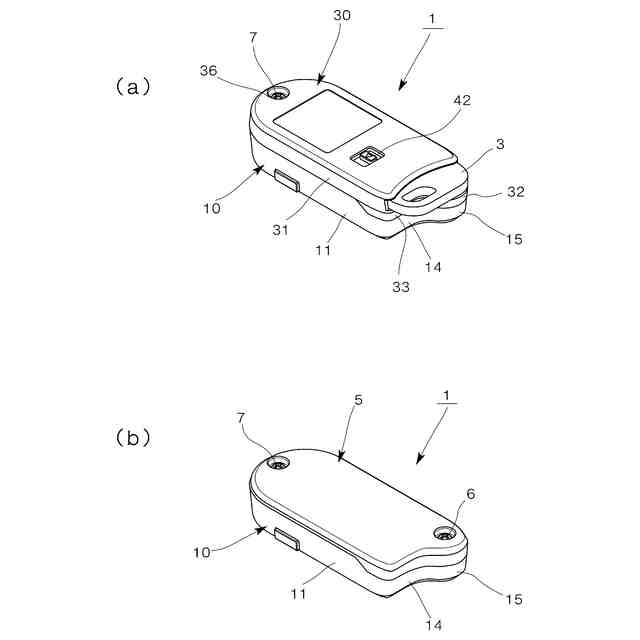

上記キー収納型タイプのカバー４または前記化粧タイプのカバー５のいずれかを任意に選択して、前記本体部２（１０）の一側面Ｓに取り付けて、キー収納型ＩＤキーまたはタグ型ＩＤキーに変更使用可能としたことにある。
【００１０】
なお、本発明に係るＩＤキーは、前記本体部２（１０）が、前記電子部品２０及び電池２１に浸水しないように防水構造とされていることが好ましい。
（【００１１】以降は省略されています）
