公開番号2025135718
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024033636
出願日2024-03-06
発明の名称無線認証装置
出願人美和ロック株式会社
代理人弁理士法人RYUKA国際特許事務所
主分類G01S 13/74 20060101AFI20250911BHJP(測定;試験)
要約【課題】ユーザ端末の姿勢に拘わらず、安定してユーザ端末と無線通信することを可能にし、ユーザ端末の認証の信頼性を向上させる。
【解決手段】ユーザ端末を認証する無線認証装置であって、互いに直交する二軸のうち、一方の軸上に設けられた第1給電点、および、他方の軸上に設けられた第2給電点を有し、ユーザ端末によって放射された偏波の信号を、第1給電点および第2給電点のそれぞれを介して受信する通信部と、第1給電点を介して受信された、信号における一方の軸に平行な直線偏波成分の第1受信電力、および、第2給電点を介して受信された、信号における他方の軸に平行な直線偏波成分の第2受信電力、を測定する測定部と、測定された第1受信電力および第2受信電力の合計、または、測定された前記第1受信電力および前記第2受信電力の何れか一方、の値に基づいてユーザ端末を認証する認証部とを備える無線認証装置を提供する。
【選択図】図1
特許請求の範囲【請求項１】
ユーザ端末を認証する無線認証装置であって、

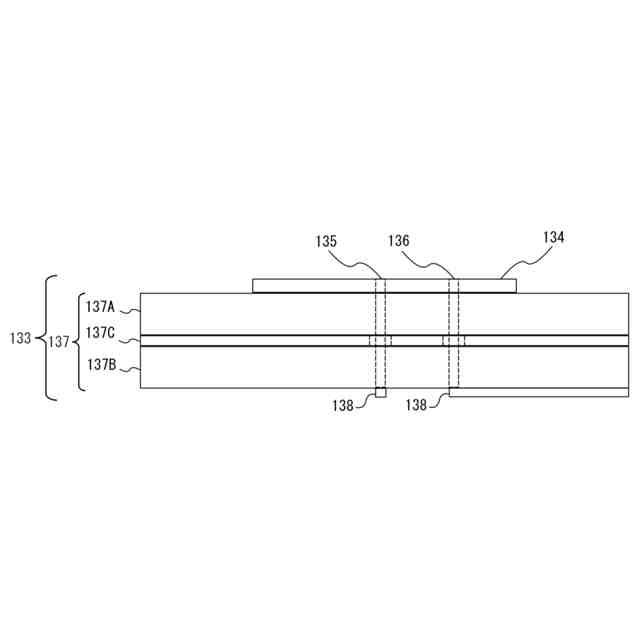

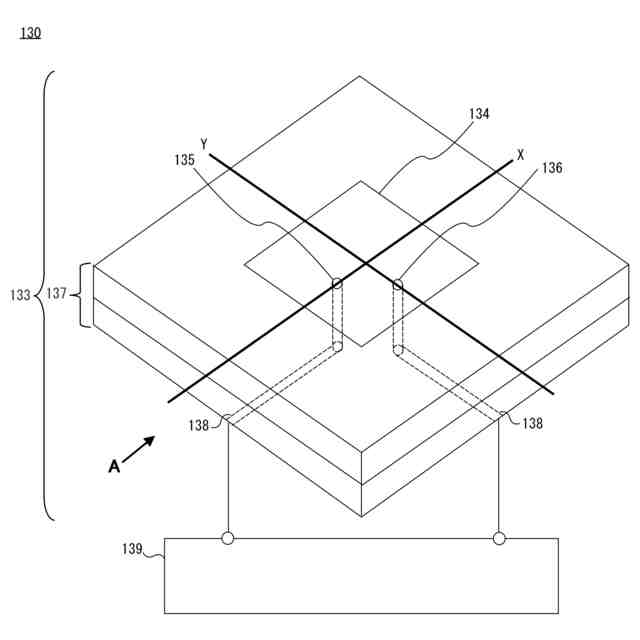

互いに直交する二軸のうち、一方の軸上に設けられた第１給電点、および、他方の軸上に設けられた第２給電点を有し、前記ユーザ端末によって放射された偏波の信号を、前記第１給電点および前記第２給電点のそれぞれを介して受信する通信部と、

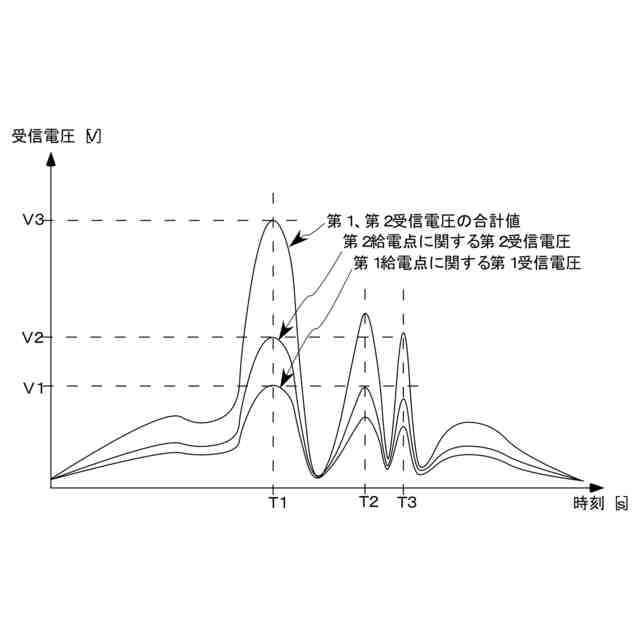

前記第１給電点を介して受信された、前記信号における前記一方の軸に平行な直線偏波成分の第１受信電力、および、前記第２給電点を介して受信された、前記信号における前記他方の軸に平行な直線偏波成分の第２受信電力、を測定する測定部と、
測定された前記第１受信電力および前記第２受信電力の合計、または、測定された前記第１受信電力および前記第２受信電力の何れか一方、の値に基づいて前記ユーザ端末を認証する認証部と
を備える無線認証装置。
続きを表示（約 1,400 文字）【請求項２】
互いに離間して設けられた複数の前記通信部を備え、
前記測定部は、前記複数の通信部のそれぞれを介して受信された前記第１受信電力および前記第２受信電力を測定し、
前記ユーザ端末が、前記複数の通信部のうち、前記値が最大となる前記通信部に最も近く位置すると判定する位置判定部を更に備える、
請求項１に記載の無線認証装置。
【請求項３】

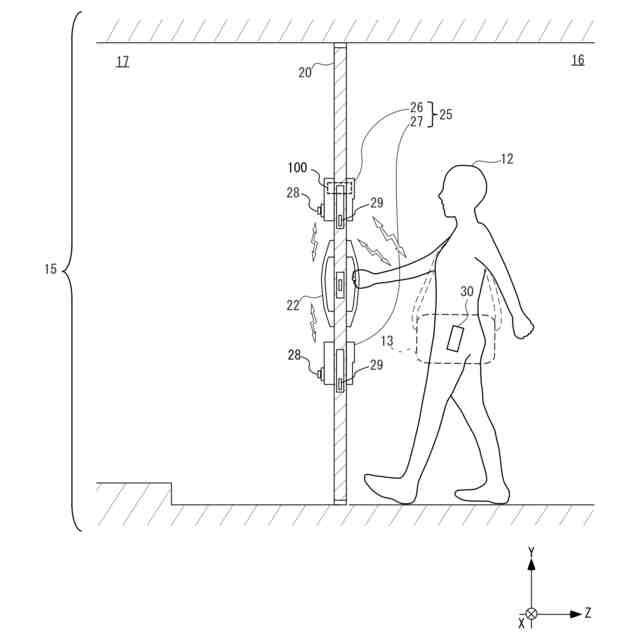

前記複数の通信部の何れかは扉の一方の面の側に設けられ、前記複数の通信部の何れかは前記扉の他方の面の側に設けられ、
前記位置判定部は、前記ユーザ端末を所持するユーザが、前記扉の両側のうち、前記値が最大となる前記通信部が設けられた面の側に位置すると判定する、
請求項２に記載の無線認証装置。
【請求項４】
前記ユーザ端末によって放射された前記偏波の信号を、前記第１給電点を介して受信した信号、および、前記第２給電点を介して受信した信号、のうち最先の時刻に受信した信号に基づいて、前記ユーザ端末までの距離を推定する距離推定部を更に備え、
前記認証部は、前記値、および、推定された前記距離、に基づいて前記ユーザ端末を認証する、
請求項１に記載の無線認証装置。
【請求項５】
一方は扉の一方の面の側に設けられ、他方は前記扉の他方の面の側に設けられた、一対の前記通信部を備え、
前記距離推定部は、前記一対の通信部のそれぞれが前記最先の時刻に受信した信号に基づいて、前記一対の通信部のそれぞれから前記ユーザ端末までの距離を推定し、
前記測定部は、前記一対の通信部のそれぞれを介して受信された前記第１受信電力および前記第２受信電力を測定し、
前記一対の通信部のうち、前記値が最大となる通信部と、前記一対の通信部のそれぞれから前記ユーザ端末までの推定された前記距離のうち、より短い方の前記距離に対応する通信部とが同じである場合に、前記ユーザ端末を所持するユーザが、前記扉の両側のうち、前記値が最大となる前記通信部が設けられた面の側に位置すると判定する位置判定部を更に備える、
請求項４に記載の無線認証装置。
【請求項６】
請求項１から５の何れか一項に記載の無線認証装置と、
扉の錠前を施錠または解錠する施解錠部と
を備え、
前記施解錠部は、前記認証部による前記ユーザ端末の認証が成功した場合に、前記錠前を施錠または解錠する、
電気錠装置。
【請求項７】
ユーザ端末を認証する無線認証方法であって、
互いに直交する二軸のうち、一方の軸上に設けられた第１給電点、および、他方の軸上に設けられた第２給電点、のそれぞれを介して、前記ユーザ端末によって放射された偏波の信号を受信することと、
前記第１給電点を介して受信された、前記信号における前記一方の軸に平行な直線偏波成分の第１受信電力、および、前記第２給電点を介して受信された、前記信号における前記他方の軸に平行な直線偏波成分の第２受信電力、を測定することと、
測定された前記第１受信電力および前記第２受信電力の合計、または、測定された前記第１受信電力および前記第２受信電力の何れか一方、の値に基づいて前記ユーザ端末を認証することと
を備える無線認証方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、無線認証装置に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
特許文献１には、「偏波切替部１２１は、直接波方向特定部１２４からの指示に基づいて、第１アンテナ部１１Ａが備えるアンテナ素子１１１の受信対象とする偏波面、すなわち、第１アンテナ部１１Ａの受信対象とする偏波面を切り替える。」（段落００４５）と記載されている。特許文献２には、「全てのパッチアンテナ１１、１２を用いて、水平偏波となった高周波信号ＲＦ１１の電波を送信または受信する」（段落００６５）、「全てのパッチアンテナ１１、１２を用いて、垂直偏波となった高周波信号ＲＦ１１の電波を送信または受信する」（段落００６７）と記載されている。特許文献３には、「次に制御部１１（受信手段１１７）は、Ｓ２３で放射した水平偏波に対する応答波を受信する。また、制御部１１（受信手段１１７）は、Ｓ２７で放射した垂直偏波に対する応答波を受信する。また、制御部１１（受信手段１１７）は、Ｓ３１で放射した円偏波に対する応答波を受信する（いずれもＳ３３）。」（段落００５８）、「制御部１１は、受信した応答波の受信電力の強さを測定する。ＩＣタグは、電波を放射したＲＦＩＤリーダライタ１のアンテナ３と直角方向に位置するＩＣタグほど応答波の受信電力が強くなる。また、ＩＣタグは、ＲＦＩＤリーダライタ１のアンテナ３の近くに位置するＩＣタグほど応答波の受信電力が強くなる。」（段落００５９）と記載されている。
［先行技術文献］
［特許文献］
［特許文献１］特開２０１７－４０５５２
［特許文献２］ＷＯ２０１９／１０２８６９
［特許文献３］特開２０１６－５３８１１
【発明の概要】
【０００３】

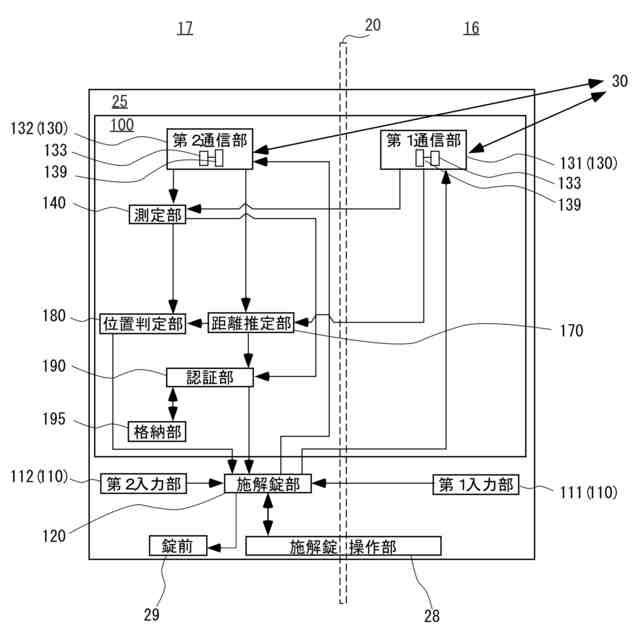

本発明の第１の態様においては、ユーザ端末を認証する無線認証装置を提供する。無線認証装置は、互いに直交する二軸のうち、一方の軸上に設けられた第１給電点、および、他方の軸上に設けられた第２給電点を有し、前記ユーザ端末によって放射された偏波の信号を、前記第１給電点および前記第２給電点のそれぞれを介して受信する通信部と、前記第１給電点を介して受信された、前記信号における前記一方の軸に平行な直線偏波成分の第１受信電力、および、前記第２給電点を介して受信された、前記信号における前記他方の軸に平行な直線偏波成分の第２受信電力、を測定する測定部と、測定された前記第１受信電力および前記第２受信電力の合計、または、測定された前記第１受信電力および前記第２受信電力の何れか一方、の値に基づいて前記ユーザ端末を認証する認証部とを備える。
【０００４】
上記の無線認証装置は、互いに離間して設けられた複数の前記通信部を備えてもよい。上記の何れかの無線認証装置において、前記測定部は、前記複数の通信部のそれぞれを介して受信された前記第１受信電力および前記第２受信電力を測定してもよい。上記の何れかの無線認証装置は、前記ユーザ端末が、前記複数の通信部のうち、前記値が最大となる前記通信部に最も近く位置すると判定する位置判定部を更に備えてもよい。
【０００５】
上記の何れかの無線認証装置において、前記複数の通信部の何れかは扉の一方の面の側に設けられ、前記複数の通信部の何れかは前記扉の他方の面の側に設けられてもよい。上記の何れかの無線認証装置において、前記位置判定部は、前記ユーザ端末を所持するユーザが、前記扉の両側のうち、前記値が最大となる前記通信部が設けられた面の側に位置すると判定してもよい。
【０００６】
上記の何れかの無線認証装置は、前記ユーザ端末によって放射された前記偏波の信号を、前記第１給電点を介して受信した信号、および、前記第２給電点を介して受信した信号、のうち最先の時刻に受信した信号に基づいて、前記ユーザ端末までの距離を推定する距離推定部を更に備えてもよい。上記の何れかの無線認証装置において、前記認証部は、前記値、および、推定された前記距離、に基づいて前記ユーザ端末を認証してもよい。
【０００７】

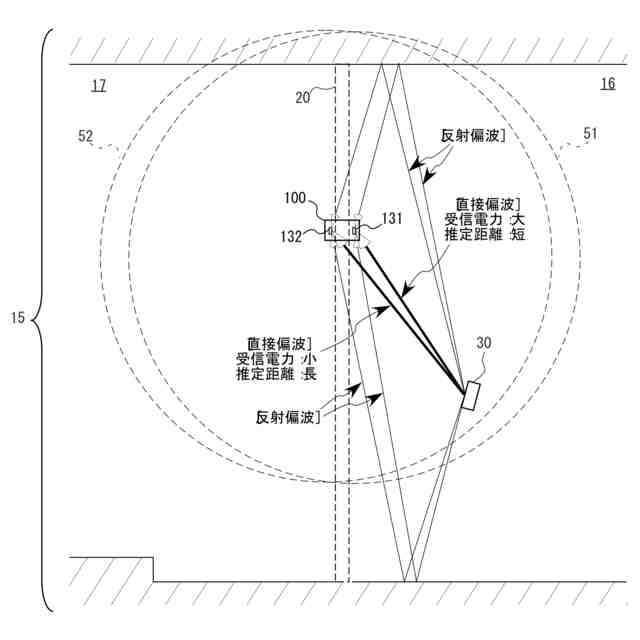

上記の何れかの無線認証装置は、一方は扉の一方の面の側に設けられ、他方は前記扉の他方の面の側に設けられた、一対の前記通信部を備えてもよい。上記の何れかの無線認証装置において、前記距離推定部は、前記一対の通信部のそれぞれが前記最先の時刻に受信した信号に基づいて、前記一対の通信部のそれぞれから前記ユーザ端末までの距離を推定してもよい。上記の何れかの無線認証装置において、前記測定部は、前記一対の通信部のそれぞれを介して受信された前記第１受信電力および前記第２受信電力を測定してもよい。上記の何れかの無線認証装置は、前記一対の通信部のうち前記値が最大となる通信部と、前記一対の通信部のそれぞれから前記ユーザ端末までの推定された前記距離のうち、より短い方の前記距離に対応する通信部とが同じである場合に、前記ユーザ端末を所持するユーザが、前記扉の両側のうち、前記値に関する値が最大となる前記通信部が設けられた面の側に位置すると判定する位置判定部を更に備えてもよい。
【０００８】
本発明の第２の態様においては、電気錠装置を提供する。電気錠装置は、上記の何れかの無線認証装置と、扉の錠前を施錠または解錠する施解錠部とを備え、前記施解錠部は、前記認証部による前記ユーザ端末の認証が成功した場合に、前記電気錠を施錠または解錠する。
【０００９】
本発明の第３の態様においては、ユーザ端末を認証する無線認証方法を提供する。無線認証方法は、互いに直交する二軸のうち、一方の軸上に設けられた第１給電点、および、他方の軸上に設けられた第２給電点、のそれぞれを介して、前記ユーザ端末によって放射された偏波の信号を受信することと、前記第１給電点を介して受信された、前記信号における前記一方の軸に平行な直線偏波成分の第１受信電力、および、前記第２給電点を介して受信された、前記信号における前記他方の軸に平行な直線偏波成分の第２受信電力、を測定することと、測定された前記第１受信電力および前記第２受信電力の合計、または、測定された前記第１受信電力および前記第２受信電力の何れか一方、の値に基づいて前記ユーザ端末を認証することとを備える。
【００１０】
なお、上記の発明の概要は、本発明の特徴の全てを列挙したものではない。また、これらの特徴群のサブコンビネーションもまた、発明となりうる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
