公開番号2025142660
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2024042145
出願日2024-03-18
発明の名称位置検出装置
出願人日本精機株式会社
代理人
主分類G01D 5/20 20060101AFI20250924BHJP(測定;試験)
要約【課題】回路基板及びターゲットを保護することができる位置検出装置を提供する。
【解決手段】位置検出装置1は、回路基板3、ターゲット4及びケース5を備える。回路基板3は、電圧の印加により励磁される励磁コイル、及び、励磁された励磁コイルによって誘導起電力が発生する検出部を有する。ターゲット4は、回路基板3と間隔を空けて対向する非磁性金属部を有し、対象物が有する回転軸2の回転に応じて軸線AXを中心に回転し、非磁性金属部によって検出部に発生する誘導起電力を変化させる。ケース5は、回路基板3を支持する支持体51、及び、支持体51に固定されるカバー52を有し、回路基板3及びターゲット4を収容する。
【選択図】図3
特許請求の範囲【請求項１】
電圧の印加により励磁される励磁コイル、及び、励磁された前記励磁コイルによって誘導起電力が発生する検出部を有する回路基板と、
前記回路基板と間隔を空けて対向する非磁性金属部を有し、対象物が有する回転軸の回転に応じて軸線を中心に回転し、前記非磁性金属部によって前記検出部に発生する誘導起電力を変化させるターゲットと、
前記回路基板を支持する支持体、及び、前記支持体に固定されるカバーを有し、前記回路基板及び前記ターゲットを収容するケースと、を備える、
位置検出装置。
続きを表示（約 260 文字）【請求項２】
前記ターゲットは、前記回転軸に取り付けられる円筒部と、前記円筒部の周囲に形成されて前記非磁性金属部を有するフランジと、を有し、
前記フランジは、前記軸線が延びる方向において、前記カバーと前記回路基板の間に位置する、
請求項１に記載の位置検出装置。
【請求項３】
前記支持体には、前記軸線を中心とする孔である支持体貫通孔が形成され、
前記回転軸が、前記支持体貫通孔と、前記支持体貫通孔と連通する前記円筒部の中へ挿入可能である、
請求項２に記載の位置検出装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、位置検出装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
例えば、特許文献１，２には、インダクティブポジションセンサと呼ばれる位置検出装置が記載されている。この位置検出装置は、励磁コイルと、励磁コイルによって誘導起電力が発生する検出部とを有する回路基板を備え、非磁性金属部を有するターゲットの変位によって、検出部に発生する誘導起電力を変化させる。ターゲットは、対象物の変位に応じて変位する。当該装置は、このように変化する誘導起電力に基づいて対象物の位置を検出する。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－７６５４８号公報
特開２０２３－１５９５０６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１，２においては装置の構造上の詳細については明らかにされておらず、回路基板及びターゲットをどのような構造で装置内に実装するかについて改善の余地がある。
【０００５】
本開示は、上記実情に鑑みてなされたものであり、回路基板及びターゲットを保護することができる位置検出装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本開示に係る位置検出装置は、
電圧の印加により励磁される励磁コイル、及び、励磁された前記励磁コイルによって誘導起電力が発生する検出部を有する回路基板と、
前記回路基板と間隔を空けて対向する非磁性金属部を有し、対象物が有する回転軸の回転に応じて軸線を中心に回転し、前記非磁性金属部によって前記検出部に発生する誘導起電力を変化させるターゲットと、
前記回路基板を支持する支持体、及び、前記支持体に固定されるカバーを有し、前記回路基板及び前記ターゲットを収容するケースと、を備える。
【発明の効果】
【０００７】
本開示によれば、回路基板及びターゲットを保護することができる。
【図面の簡単な説明】
【０００８】

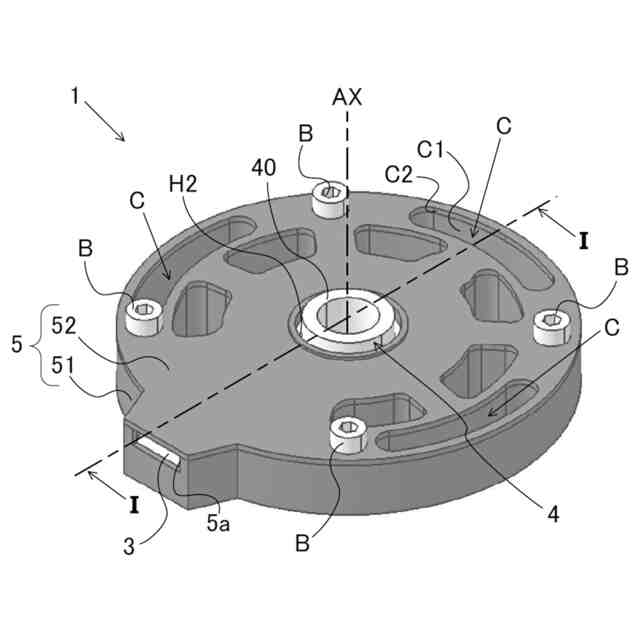

本開示の一実施形態に係る位置検出装置の斜視図。

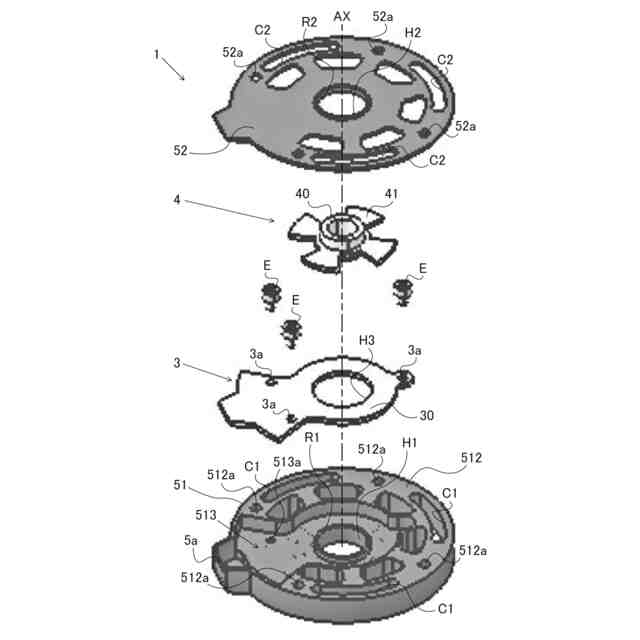

同上実施形態に係る位置検出装置の概略分解図。

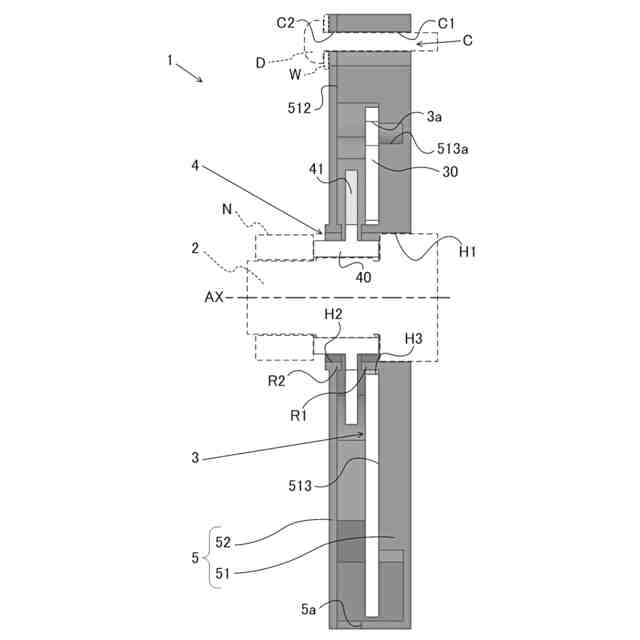

同上実施形態に係る位置検出装置の図１のＩ－Ｉ線での概略断面図。

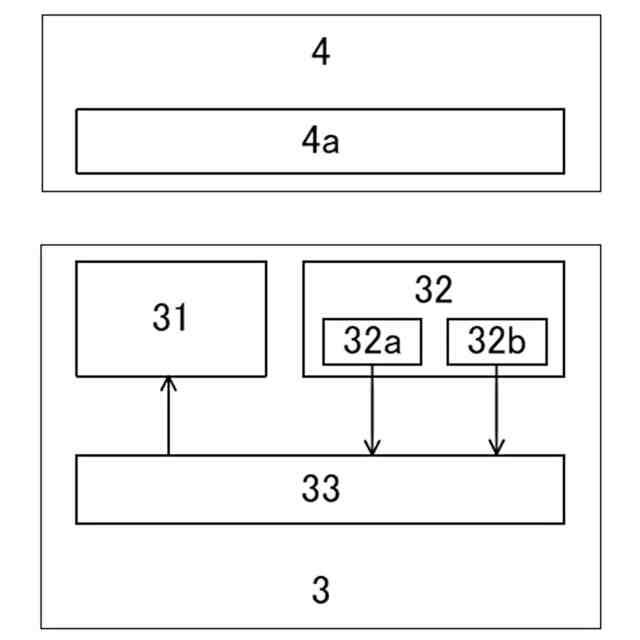

同上実施形態に係るターゲット及び回路基板の機能を説明するための機能ブロック図。
【発明を実施するための形態】
【０００９】
本開示の一実施形態について図面を参照して説明する。
【００１０】
図１～図３に示す位置検出装置１は、対象物に取り付けられ、対象物が有する回転軸２（図３参照）の回転位置を検出する。対象物は、例えば、軸線ＡＸを中心に回転軸２を回転させるモータである。位置検出装置１は、回路基板３と、回転軸２の回転に応じて軸線ＡＸを中心に回転するターゲット４と、ケース５と、を備える。
（【００１１】以降は省略されています）
