公開番号2025166302
公報種別公開特許公報(A)
公開日2025-11-06
出願番号2024070223
出願日2024-04-24
発明の名称スクリーン反射型表示装置
出願人日本精機株式会社
代理人個人,個人,個人,個人,個人
主分類B60K 35/231 20240101AFI20251029BHJP(車両一般)
要約【課題】スクリーンの高さ・形状を問わず、常に同じ形状の虚像を表示することができるスクリーン反射型表示装置を提供する。

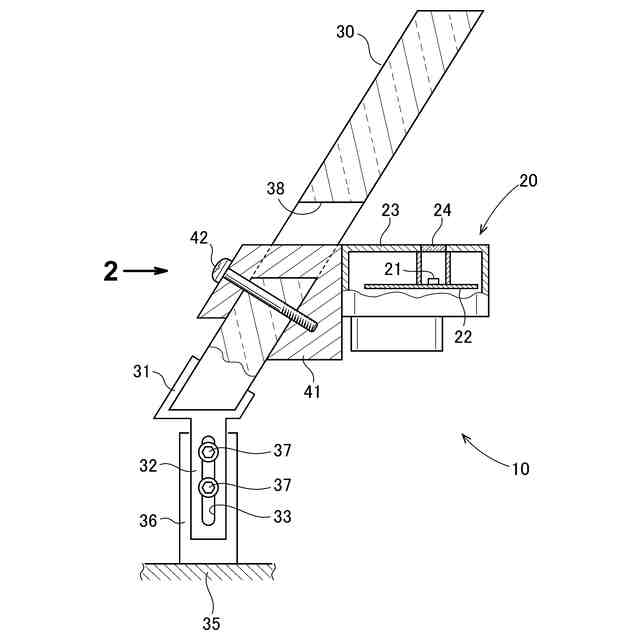

【解決手段】光源(21)を含む回路基板(22)が内蔵された筐体(23)を有する表示装置(20)と、この表示装置(20)が発する光線を反射させて虚像を表示するスクリーン(30)とからなり、スクリーン(30)は、車体外装部(35)に上下移動可能に支持され、表示装置(20)は、スクリーン(30)に連結されている、スクリーン反射型表示装置(10)。
【選択図】図1
特許請求の範囲【請求項１】
光源を含む回路基板が内蔵された筐体を有する表示装置と、この表示装置が発する光線を反射させて虚像を表示するスクリーンとからなり、
前記スクリーンは、車体外装部に上下移動可能に支持され、
前記表示装置は、前記スクリーンに連結されている、スクリーン反射型表示装置。
続きを表示（約 300 文字）【請求項２】
前記スクリーンに開口が設けられ、
前記表示装置は、前記開口の下縁部に嵌るフック形状体を介して前記スクリーンに固定されている、請求項１記載のスクリーン反射型表示装置。
【請求項３】
前記車体外装部に第１回転軸を介して第１ステー部が取付けられ、この第１ステー部の先端に第２回転軸を介して第２ステー部が取付けられ、この第２ステー部に前記スクリーンが取付けられることで、前記スクリーンは、前記車体外装部に上下移動可能に支持され、
前記表示装置は、前記第１回転軸を介して回転可能に前記車体外装部に取付けられている、請求項１記載のスクリーン反射型表示装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、表示装置とスクリーンを要部とするスクリーン反射型表示装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来のスクリーン反射型表示装置は、例えば特許文献１に開示されるものがある。
特許文献１に開示されるスクリーン反射型表示装置では、ステアリングハンドルに映像用スクリーンを兼ねた透明なウインドシールド（以下、スクリーンという。）が立てられ、プロジェクターが車体側に埋め込まれている。
【０００３】
プロジェクターからの光線がスクリーンで反射し、虚像を表示させることで、運転者に種々の情報を伝える。
【０００４】
ところで、二輪車にあっては、ハンドルにスクリーンが固定されているものが主流であるが、スクリーンの高さが調節可能なものもある。
特許文献１に開示されるスクリーン反射型表示装置を、スクリーンの高さが調節可能な二輪車に適用した場合、スクリーンの高さと形状に応じて虚像が崩れてしまい、正しい表示ができないといった問題点があった。
【０００５】
虚像が崩れることは好ましくない。そこで、スクリーンの高さ・形状を問わず、常に同じ形状の虚像を表示することができるスクリーン反射型表示装置が求められる。
【先行技術文献】
【特許文献】
【０００６】
特開２００１－２７８１５３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
本発明は、スクリーンの高さ・形状を問わず、常に同じ形状の虚像を表示することができるスクリーン反射型表示装置を提供することを課題とする。
【課題を解決するための手段】
【０００８】
第１の態様におけるスクリーン反射型表示装置では、光源を含む回路基板が内蔵された筐体を有する表示装置と、この表示装置が発する光線を反射させて虚像を表示するスクリーンとからなり、
前記スクリーンは、車体外装部に上下移動可能に支持され、前記表示装置は、前記スクリーンに連結されている。
【０００９】

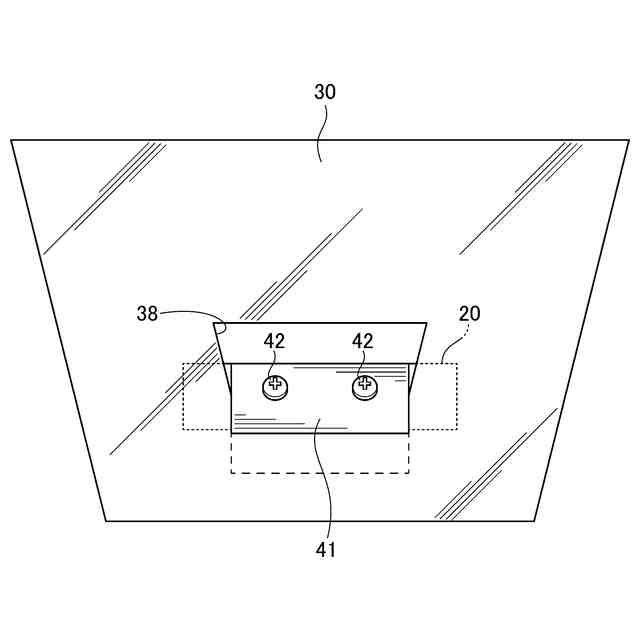

第１の態様に従属し得る第２の態様におけるスクリーン反射型表示装置では、前記スクリーンに開口が設けられ、前記表示装置は、前記開口の下縁部に嵌るフック形状体を介して前記スクリーンに固定されている。
【００１０】

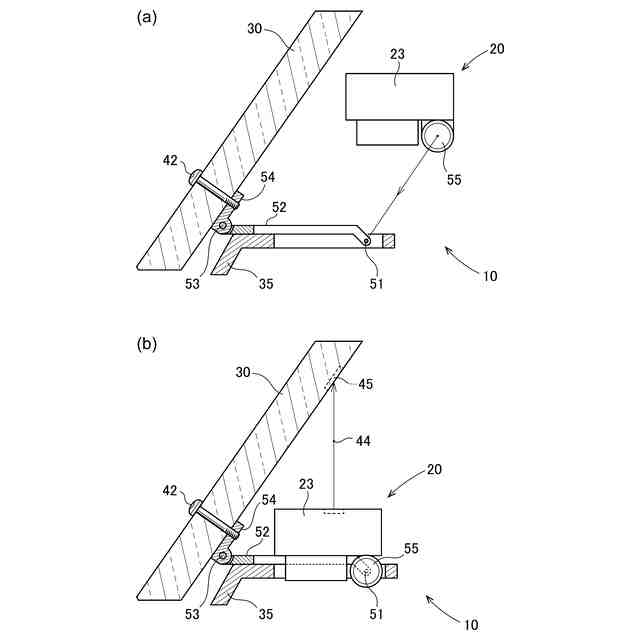

第３の態様におけるスクリーン反射型表示装置では、前記車体外装部に第１回転軸を介して第１ステー部が取付けられ、この第１ステー部の先端に第２回転軸を介して第２ステー部が取付けられ、この第２ステー部に前記スクリーンが取付けられることで、前記スクリーンは、前記車体外装部に上下移動可能に支持され、
前記表示装置は、前記第１回転軸を介して回転可能に前記車体外装部に取付けられている。
すなわち、表示装置は、第１回転軸、第１ステー部、第２回転軸および第２ステー部を介して、スクリーンに機械的に連結されている。
【発明の効果】
（【００１１】以降は省略されています）
