公開番号2025163375
公報種別公開特許公報(A)
公開日2025-10-29
出願番号2024066546
出願日2024-04-17
発明の名称ミラーユニット
出願人日本精機株式会社
代理人
主分類G02B 7/182 20210101AFI20251022BHJP(光学)
要約【課題】異なる種類のミラーを保持する弾性部材を共通化することができるミラーユニットを提供する。
【解決手段】表示器からの表示光をウインドシールドに導くように反射するミラーユニットは、表示光を反射する第1ミラー11と、第1ミラー11からの表示光を反射する第2ミラー12と、第1ミラー11を回動不能に保持する受け部34L,34Rと、第2ミラー12を回動軸Axを中心に回動可能に保持する受け部70Rと、第1ミラー11を受け部34L,34Rへ押圧する板ばね40L,40Rと、第2ミラー12を受け部70Rへ押圧する板ばね50と、を備える。板ばね40L,40R及び板ばね50は、共通の形状により形成されている。
【選択図】図2
特許請求の範囲【請求項１】
表示器からの表示光を被投射部材に導くように反射するミラーユニットであって、
前記表示光を反射する第１ミラーと、
前記第１ミラーからの前記表示光を反射する第２ミラーと、
前記第１ミラーを回動不能に保持する第１ミラー保持部と、
前記第２ミラーを回動軸を中心に回動可能に保持する第２ミラー保持部と、
前記第１ミラーを前記第１ミラー保持部へ押圧する第１弾性部材と、
前記第２ミラーを前記第２ミラー保持部へ押圧する第２弾性部材と、を備え、
前記第１弾性部材及び前記第２弾性部材は、共通の形状により形成されている、
ミラーユニット。
続きを表示（約 740 文字）【請求項２】
前記第１弾性部材及び前記第２弾性部材は、共通の形状で形成される接触部を備え、
前記第１弾性部材の前記接触部は、前記第１ミラー保持部に対して接触状態と非接触状態の何れか一方の状態となり、
前記第２弾性部材の前記接触部は、前記第２ミラー保持部に対して接触状態と非接触状態の何れか他方の状態となる、
請求項１に記載のミラーユニット。
【請求項３】
前記接触部は、前記第１ミラー保持部又は前記第２ミラー保持部の一部に前記接触状態として仮固定が可能な仮固定部である、
請求項２に記載のミラーユニット。
【請求項４】
前記第１弾性部材及び前記第２弾性部材は、
平板状に形成される本体部と、
前記本体部の長手方向の一方の端部に位置し、それぞれ対応する前記第１ミラー保持部又は前記第２ミラー保持部に対して抜け止め状態とされる抜け止め端部と、を備え、
前記本体部には、前記本体部の長手方向の他方の端部に形成され、ビスが通過可能な孔が形成され、
前記ビスは、前記第１弾性部材及び前記第２弾性部材をそれぞれ対応する前記第１ミラー保持部及び前記第２ミラー保持部に前記仮固定よりも強固に固定する、
請求項３に記載のミラーユニット。
【請求項５】
前記仮固定部は、前記孔よりも前記他方の端部側に位置する、
請求項４に記載のミラーユニット。
【請求項６】
前記第１ミラー保持部及び前記第２ミラー保持部は、筐体と中ケースと軸受ステーのうち１つ又は複数の部材から構成されている、
請求項１から５の何れか１項に記載のミラーユニット。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ミラーユニットに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
特許文献１に記載のヘッドアップディスプレイ装置では、凹面鏡の被支持部が回転可能に支持体に回転可能に支持された状態で板バネにより被支持部が支持体に押し付けられる。
特許文献２に記載のヘッドアップディスプレイ装置では、表示器からの表示光を回転ミラーに向けて反射する固定ミラーが設けられ、この固定ミラーの軸部及び位置決め部が板バネによりミラー支持部に向けて押し付けられる。
【先行技術文献】
【特許文献】
【０００３】
特許第６８３６７１８号公報
国際公開第２０２１／１５７６３３号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記特許文献１に記載の板バネと上記特許文献２に記載の板バネでは形状が異なるため、回転ミラーと固定ミラーそれぞれを板バネで保持する場合には、形状の異なる板バネを用意する必要があった。
【０００５】
本開示は、上記実状を鑑みてなされたものであり、異なる種類のミラーを保持する弾性部材を共通化することができるミラーユニットを提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本開示に係るミラーユニットは、
表示器からの表示光を被投射部材に導くように反射するミラーユニットであって、
前記表示光を反射する第１ミラーと、
前記第１ミラーからの前記表示光を反射する第２ミラーと、
前記第１ミラーを回動不能に保持する第１ミラー保持部と、
前記第２ミラーを回動軸を中心に回動可能に保持する第２ミラー保持部と、
前記第１ミラーを前記第１ミラー保持部へ押圧する第１弾性部材と、
前記第２ミラーを前記第２ミラー保持部へ押圧する第２弾性部材と、を備え、
前記第１弾性部材及び前記第２弾性部材は、共通の形状により形成されている。
【発明の効果】
【０００７】
本開示によれば、異なる種類のミラーを保持する弾性部材を共通化することができる。
【図面の簡単な説明】
【０００８】
本開示の一実施形態に係るヘッドアップディスプレイ装置の模式的な断面図である。
本開示の一実施形態に係る上ケース部を取り外した状態のヘッドアップディスプレイ装置の斜視図である。
本開示の一実施形態に係る上ケース部を取り外した状態のヘッドアップディスプレイ装置の一部の斜視図である。

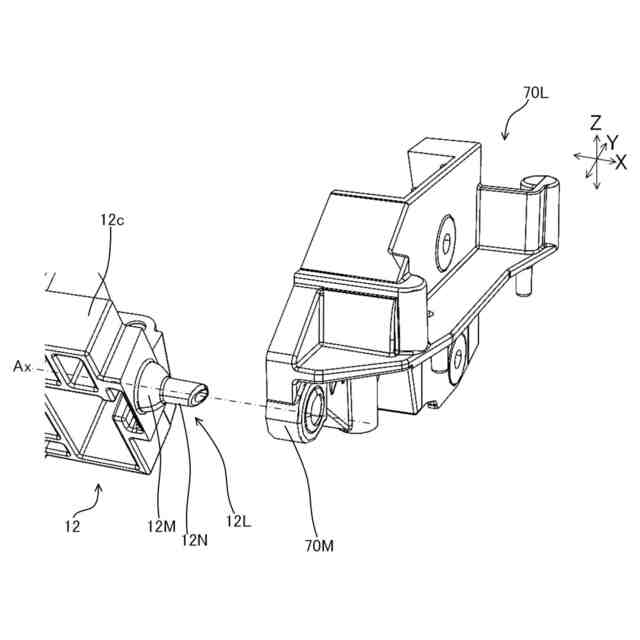

本開示の一実施形態に係る第２ミラーと受け部の分解斜視図である。
本開示の一実施形態に係る上ケース部を取り外した状態のヘッドアップディスプレイ装置の一部の斜視図である。
本開示の一実施形態に係る上ケース部を取り外した状態のヘッドアップディスプレイ装置の正面図である。
本開示の一実施形態に係る第１ミラー、板バネ及び中ケース部の斜視図である。
本開示の一実施形態に係る第１ミラー、板バネ及び中ケース部の底面図である。

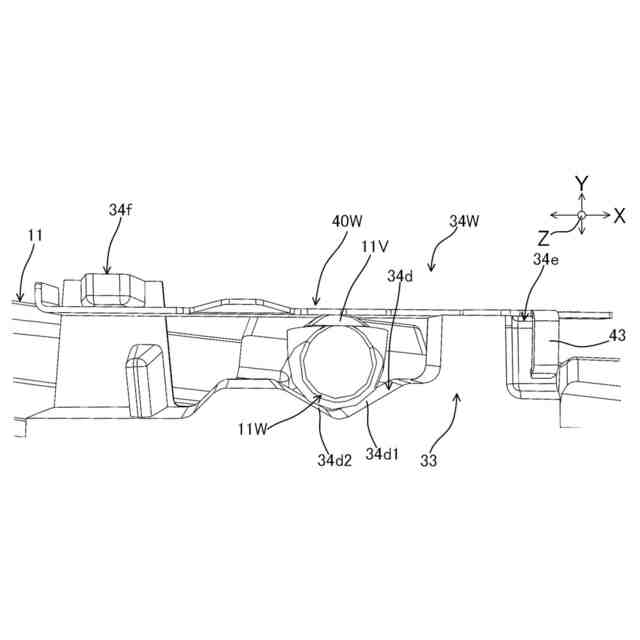

本開示の一実施形態に係る第１ミラー、板バネ及び中ケース部の側面図である。

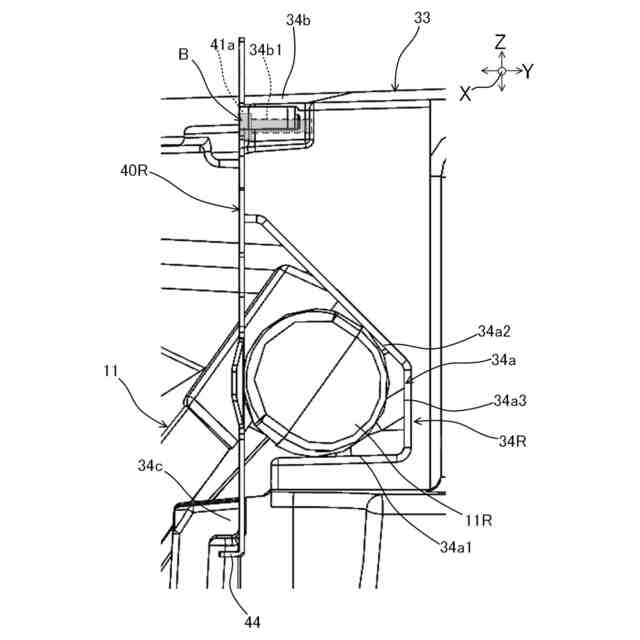

本開示の一実施形態に係る第１ミラー、板バネ及び中ケース部の斜視図である。
本開示の一実施形態に係る板バネの斜視図である。
本開示の一実施形態に係る第２ミラー、板バネ及び受け部の斜視図である。
本開示の一実施形態に係る板バネ及び受け部の正面図である。
図１２のＸＩＩＩ－ＸＩＩＩ線の断面図である。
【発明を実施するための形態】
【０００９】
本開示の一実施形態に係るミラーユニットを有するヘッドアップディスプレイ装置について図面を参照して説明する。
図１に示すように、ヘッドアップディスプレイ装置１０は、車両に搭載され、表示光Ｌを被投射部材の一例であるウインドシールド１９に投射することにより車両情報を含む虚像としての投影像を表示する。なお、以下の説明では、車両の高さ方向をＺ方向と規定し、車両の幅方向をＸ方向と規定し、車両の前後方向をＹ方向と規定する。
【００１０】
ヘッドアップディスプレイ装置１０は、図１に示すように、固定ミラーの一例である第１ミラー１１と、回転ミラーの一例である第２ミラー１２と、ケース３０と、光源１３と、表示器１４と、制御基板１５と、ミラー回転駆動部１８と、図２及び図６に示すように、各ミラー１１，１２を保持する板ばね４０Ｌ，４０Ｒ，４０Ｗ，５０と、を備える。
（【００１１】以降は省略されています）
