特許ウォッチ

公開番号2025160023
公報種別公開特許公報(A)
公開日2025-10-22
出願番号2024062970
出願日2024-04-09
発明の名称光学系
出願人カンタツ株式会社
代理人
主分類G02B 17/08 20060101AFI20251015BHJP(光学)
要約【課題】小型化および光量効率の改善要求を満足しながらも、良好な光学特性を備える光学系を提供する。
【解決手段】

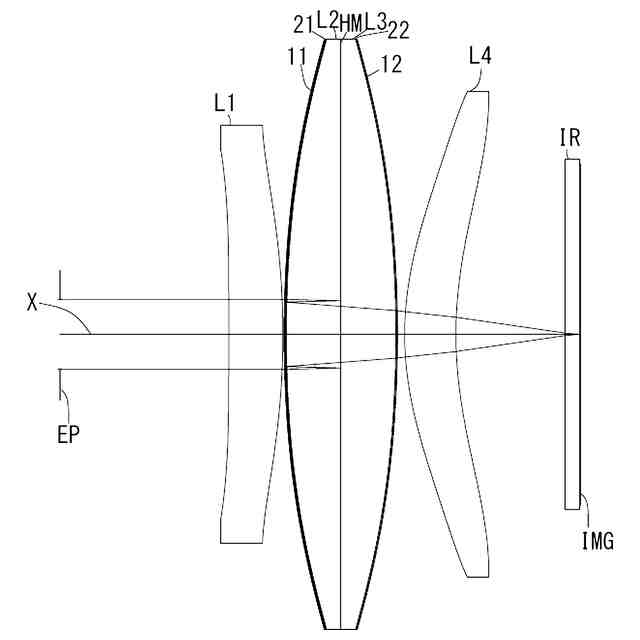

光学系は、瞳面EP側から表示面IMG側に向かって順に、正の屈折力を有する第1レンズL1と、第1の反射偏光板11と、正の屈折力を有する第2レンズL2と、ハーフミラーHMと、正の屈折力を有する第3レンズL3と、第2の反射偏光板12と、第4レンズL4を有するとともに、瞳面EPとハーフミラーHMとの間に配置された第1の1/4波長板21と、ハーフミラーHMと表示面IMGとの間に配置された第2の1/4波長板22とを有し、第1レンズL1は、近軸において表示面IMG側が凸面であり、予め定められた条件式を満足する。
【選択図】図1

特許請求の範囲【請求項１】
瞳面側から表示面側に向かって順に、
正の屈折力を有する第１レンズと、
第１の反射偏光板と、
正の屈折力を有する第２レンズと、
ハーフミラーと、
正の屈折力を有する第３レンズと、
第２の反射偏光板と、
第４レンズを有するとともに、
瞳面と前記ハーフミラーとの間に配置された第１の１／４波長板と、
前記ハーフミラーと表示面との間に配置された第２の１／４波長板とを有し、
前記第１レンズは、近軸において表示面側が凸面であり、
以下の条件式（１）および（２）を満足することを特徴とする光学系。
（１）－１．２５＜ｒ３／ｒ６＜－０．７５
（２）０．７５＜ｆ２／ｆ３＜１．２５
ただし、
ｒ３：第２レンズの瞳面側の面の近軸曲率半径、
ｒ６：第３レンズの表示面側の面の近軸曲率半径、
ｆ２：第２レンズの焦点距離、
ｆ３：第３レンズの焦点距離、
とする。
続きを表示（約 770 文字）【請求項２】
以下の条件式（３）を満足することを特徴とする請求項１に記載の光学系。
（３）２＜ｒ３／ｆ＜８
ｒ３：第２レンズの瞳面側の面の近軸曲率半径、
ｆ：光学系全系の焦点距離、
とする。
【請求項３】
以下の条件式（４）を満足することを特徴とする請求項１に記載の光学系。
（４）－１．００＜ｒ２／ｒ３＜－０．２５
ただし、
ｒ２：第１レンズの表示面側の面の近軸曲率半径、
ｒ３：第２レンズの瞳面側の面の近軸曲率半径、
とする。
【請求項４】
以下の条件式（５）を満足することを特徴とする請求項１に記載の光学系。
（５）－３．００＜ｒ２／｜ｒ８｜＜－０．０２
ｒ２：第１レンズの表示面側の面の近軸曲率半径、
ｒ８：第４レンズの表示面側の面の近軸曲率半径、
とする。
【請求項５】
以下の条件式（６）を満足することを特徴とする請求項１に記載の光学系。
（６）－０．８５＜ｒ２／ｆ１＜－０．２５
ｒ２：第１レンズの表示面側の面の近軸曲率半径、
ｆ１：第１レンズの焦点距離、
とする。
【請求項６】
以下の条件式（７）を満足することを特徴とする請求項１に記載の光学系。
（７）－８＜ｒ６／ｆ＜－２
ｒ６：第３レンズの表示面側の面の近軸曲率半径、
ｆ：光学系全系の焦点距離、
とする。
【請求項７】
以下の条件式（８）を満足することを特徴とする請求項１に記載の光学系。
（８）４＜ｆ２／ｆ＜１５
ｆ２：第２レンズの焦点距離、
ｆ：光学系全系の焦点距離、
とする。

発明の詳細な説明【技術分野】
【０００１】
本発明は、像（例えば画像表示素子に表示された画像）を拡大する光学系に関するものである。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
画像表示素子を用いた表示装置として、電子ビューファインダ、電子双眼鏡およびヘッドマウントディスプレイなどが知られている。
【０００３】
このような表示装置では、画像表示素子と眼との間の距離を可能な限り短くしつつ、当該画像表示素子に表示された画像を拡大するための光学系を限られた空間内に収容する必要がある。このため、当該光学系においては諸収差の除去が困難になることが多く、その補正の範囲も限られてしまう。
【０００４】
周知のように、視力は視細胞の錘体の密度に依存しており、眼は、黄斑部中心窩、すなわち瞳の中心付近で鮮明な像を結ぶという特性を有する。そこで、この眼の生理光学的特性を活用して上記光学系の収差補正を補完することで良好な光学性能を得ることが可能になる。具体的には、瞳を絞ることによって焦点深度が深くなり、球面収差やコマ収差の影響が軽減されるため、当該収差や屈折補正に過不足があってもボケに対する感度を軽減することができる。また、周辺から入射した光線の感度が瞳中心部を通った光線の感度よりも低くなるという現象、いわゆるＳｔｉｌｅｓ－Ｃｒａｗｆｏｒｄ効果を利用することにより、球面収差、コマ収差および色収差の影響を軽減できる。さらに、この状態を維持することによって次第に慣れが生じることから、歪曲収差などの影響を軽減することも可能になる。
【０００５】
なお、このような表示装置に搭載される光学系には、小型化とともに高い光量効率が求められる。ここで、光量効率とは、画像表示素子の表示面の光量を１００％としたときの眼（瞳面）へ届く光量の割合を指すものとする。
【０００６】
従来の光学系としては、例えば以下の特許文献１に記載の光学系が知られている。特許文献１には、画像平面と射出瞳との間の光軸に沿って静止レンズ群に対して移動可能な少なくとも１つの静止レンズ群と少なくとも２つの可動レンズ群とを備え、レンズ群は正負正の構成で配置される接眼レンズが開示されている。
【先行技術文献】
【特許文献】
【０００７】
特表２０２０－５２２０２２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
特許文献１に記載の光学系により小型化を図ろうとした場合、周辺部における収差補正が非常に困難となり、良好な光学性能を得ることはできない。
【０００９】

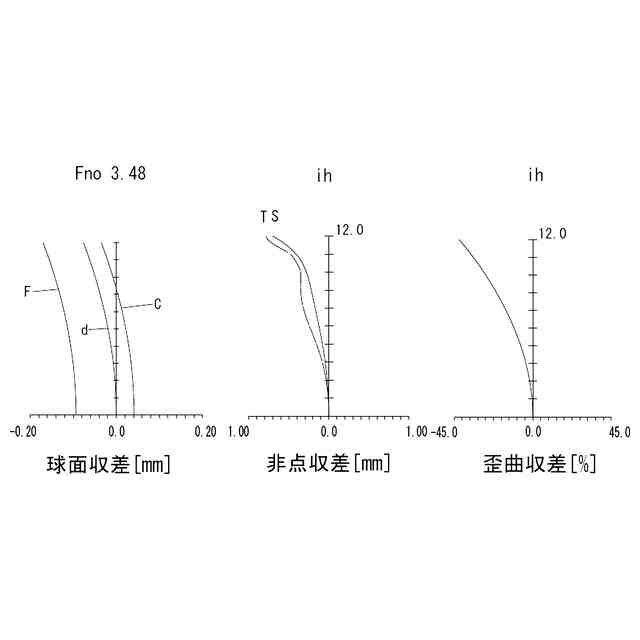

本発明は、上述した課題に鑑みてなされたものであり、小型化および光量効率の改善要求をバランスよく満足しながらも、諸収差が良好に補正された高い解像力を備える光学系を提供することを目的とする。
【課題を解決するための手段】
【００１０】
本発明による光学系は、瞳面側から表示面側に向かって順に、正の屈折力を有する第１レンズと、第１の反射偏光板と、正の屈折力を有する第２レンズと、ハーフミラーと、正の屈折力を有する第３レンズと、第２の反射偏光板と、第４レンズを有するとともに、瞳面と前記ハーフミラーとの間に配置された第１の１／４波長板と、前記ハーフミラーと表示面との間に配置された第２の１／４波長板とを有し、前記第１レンズは、近軸において表示面側が凸面である。なお、本明細書においては、レンズの面の凸面、凹面、平面とは近軸における形状を指すものとし、屈折力は、特に言及しない限り近軸における屈折力を指すものとする。
（【００１１】以降は省略されています）
