公開番号2025168820
公報種別公開特許公報(A)
公開日2025-11-12
出願番号2024073602
出願日2024-04-30
発明の名称画像生成装置
出願人株式会社小糸製作所
代理人弁理士法人信栄事務所
主分類G02B 27/01 20060101AFI20251105BHJP(光学)
要約【課題】温度変化によるハウジングの変形により表示デバイスに与える影響を抑制する画像生成装置を提供する。
【解決手段】表示デバイスは、光源から出射される光により前記画像を生成する。ハウジングは、表示デバイスを保持する。付勢部材は、表示デバイスをハウジングに対して付勢する。付勢部材は、表示デバイスの面方向から見て凸または凹となるように折り返された少なくとも一つの折り返し部を有する。
【選択図】図2
特許請求の範囲【請求項１】
画像を生成する画像生成装置であって、
光源から出射される光により前記画像を生成する表示デバイスと、
前記表示デバイスを保持するハウジングと、
前記表示デバイスを前記ハウジングに対して付勢する付勢部材と、
を備えており、
前記付勢部材は、前記表示デバイスの面方向から見て凸または凹となるように折り返された少なくとも一つの折り返し部を有する、
画像生成装置。
続きを表示（約 970 文字）【請求項２】
前記ハウジングは、前記表示デバイスの前記付勢部材と当接する端部とは反対の端部を支持する支持部を有する、請求項１に記載の画像生成装置。
【請求項３】
前記付勢部材は、前記ハウジングに設けられている、請求項１または請求項２に記載の画像生成装置。
【請求項４】
前記付勢部材は、前記表示デバイスの面方向から見て凸となるように折り返された少なくとも一つの折り返し部を有し、
前記付勢部材は、前記表示デバイスに対向する面において、前記面方向に交差する方向に沿って延びたガイド面を有する、請求項３に記載の画像生成装置。
【請求項５】
前記付勢部材は、前記表示デバイスの端部と当接する当接面よりも前記表示デバイスへ張り出したフード部を有する、請求項３に記載の画像生成装置。
【請求項６】
前記表示デバイスから生じた熱を放出する放熱板を備えており、
前記付勢部材は、前記放熱板に設けられている、請求項１または請求項２に記載の画像生成装置。
【請求項７】
前記付勢部材は、
前記表示デバイスと係合する係合部と、
前記表示デバイスを前記ハウジングに対して付勢する付勢部と、
を有し、
前記付勢部は、前記表示デバイスの前記面方向から見て凹となるように折り返された少なくとも一つの前記折り返し部を有する、請求項６に記載の画像生成装置。
【請求項８】
画像を生成する画像生成装置であって、
光源から出射される光により前記画像を生成する表示デバイスと、
前記表示デバイスを保持するハウジングと、
前記表示デバイスを前記ハウジングに対して付勢する付勢部材と、
を備えており、
前記付勢部材は、前記ハウジングに固定される第一端部と、前記表示デバイスに当接する第二端部とを有しており、
前記付勢部材の前記第一端部は、前記表示デバイスの面方向に交差する方向から見て前記表示デバイスと重なる位置に配置されている、画像生成装置。
【請求項９】
前記付勢部材は、前記表示デバイスの面方向に交差する方向から見てＣ字形状を有する、請求項８に記載の画像生成装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、画像生成装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
特許文献１は、画像生成装置（ＰｉｃｔｕｒｅＧｅｎｅｒａｔｉｏｎＵｎｉｔ：ＰＧＵ）から出射された画像を形成する画像光を光学系によりウインドシールドに投影し、当該画像光をウインドシールドで反射させて車両の前方の現実空間に虚像を重畳させるヘッドアップディスプレイ（Ｈｅａｄ―ＵｐＤｉｓｐｌａｙ：ＨＵＤ）を開示している。画像生成装置において、表示デバイスはＰＧＵハウジングに取り付けられる。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０２１／１９３０７４号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、温度変化によりＰＧＵハウジングが変形すると、例えば樹脂製のＰＧＵハウジングの熱膨張係数とガラスを含む液晶表示デバイスの熱膨張係数との差に起因して、ＰＧＵハウジングに固定された液晶表示デバイスの破損や劣化などが生じる場合がある。
【０００５】
本開示は、温度変化によるハウジングの変形により表示デバイスに与える影響を抑制する画像生成装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の一態様に係る画像生成装置は、
画像を生成する画像生成装置であって、
光源から出射される光により前記画像を生成する表示デバイスと、
前記表示デバイスを保持するハウジングと、
前記表示デバイスを前記ハウジングに対して付勢する付勢部材と、
を備えており、
前記付勢部材は、前記表示デバイスの面方向から見て凸または凹となるように折り返された少なくとも一つの折り返し部を有する。
【発明の効果】
【０００７】
本開示によれば、温度変化によるハウジングの変形により表示デバイスに与える影響を抑制する画像生成装置を提供できる。
【図面の簡単な説明】
【０００８】
本開示の実施形態に係るヘッドアップディスプレイ（ＨＵＤ）を車両の側面側から見た模式図である。

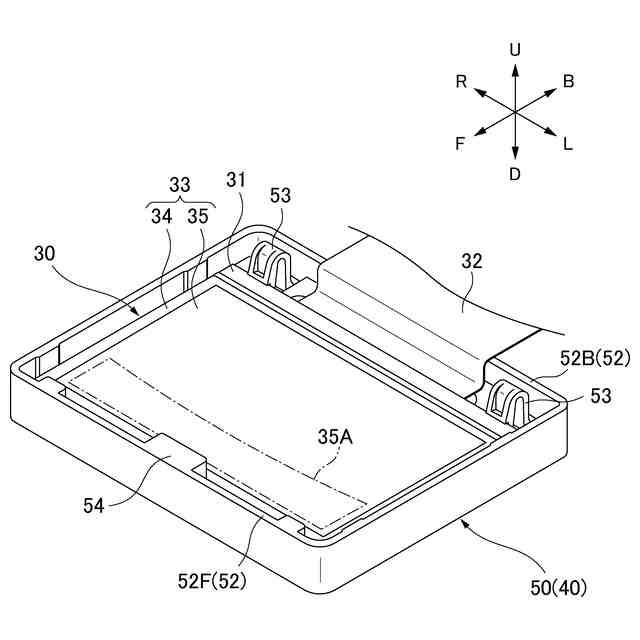

第一実施形態に係る液晶表示デバイスのハウジングによる保持構造を例示する斜視図である。

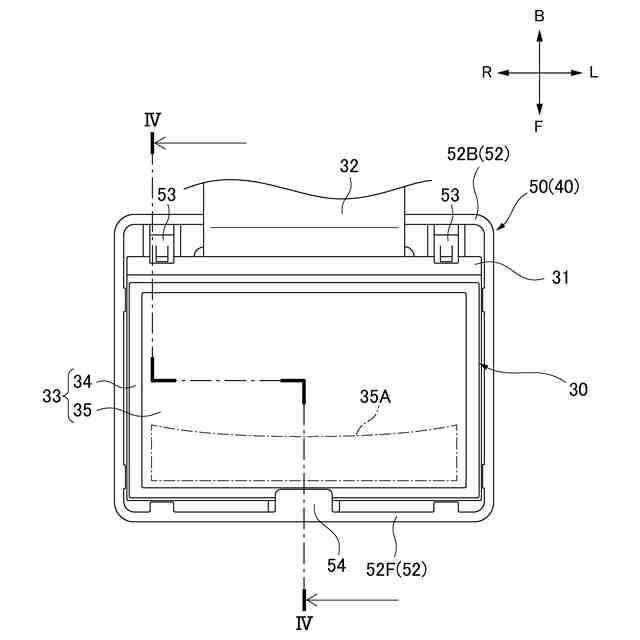

図２の保持構造を液晶表示デバイスの光照射面側から見た図である。

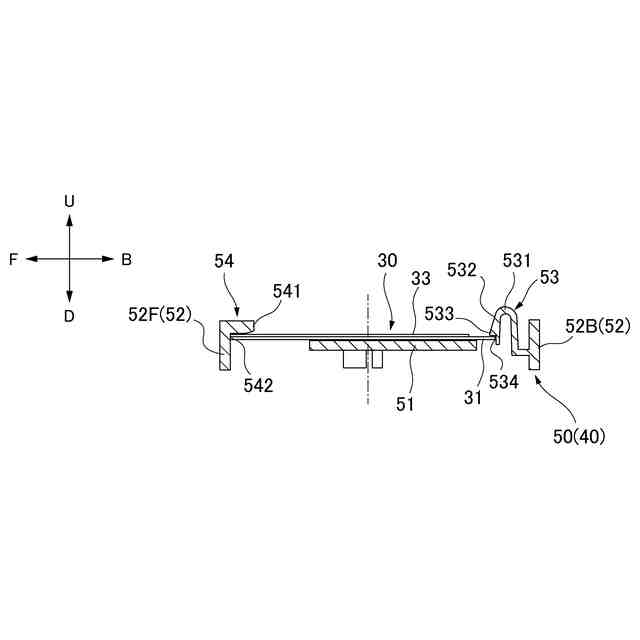

図３における線ＩＶ－ＩＶに沿う断面を矢印方向から見た構成を例示している。

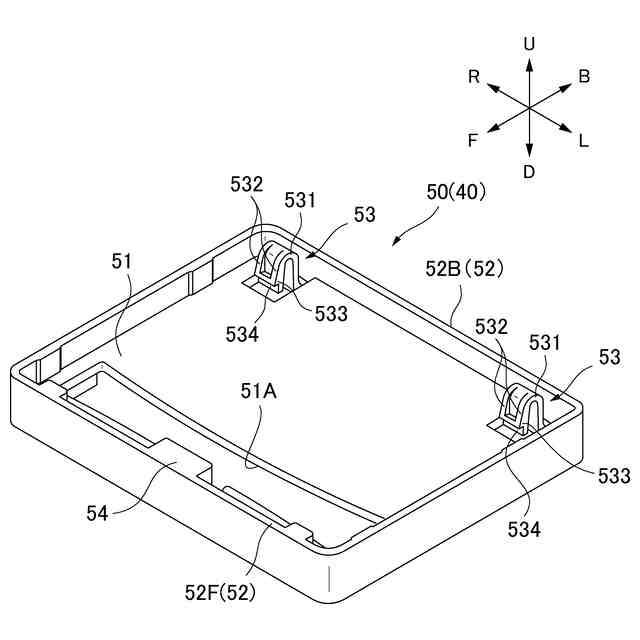

ホルダの構成を例示する斜視図である。

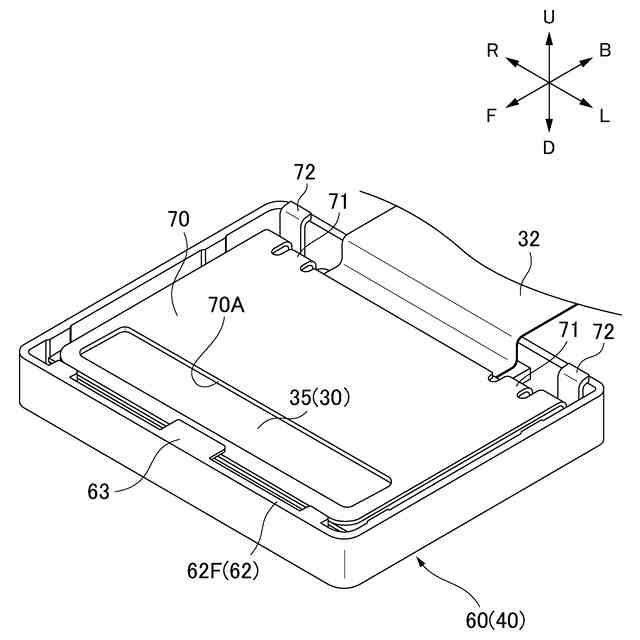

第二実施形態に係る液晶表示デバイスのハウジングによる保持構造を例示する斜視図である。

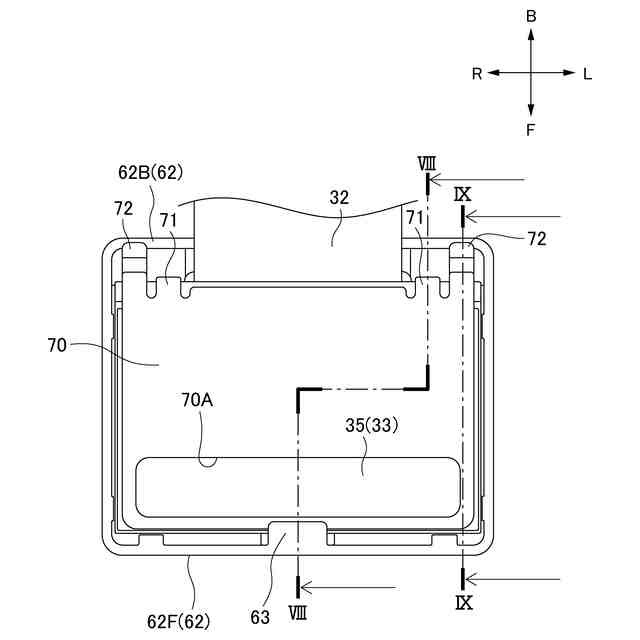

図６の保持構造を液晶表示デバイスの光照射面側から見た図である。

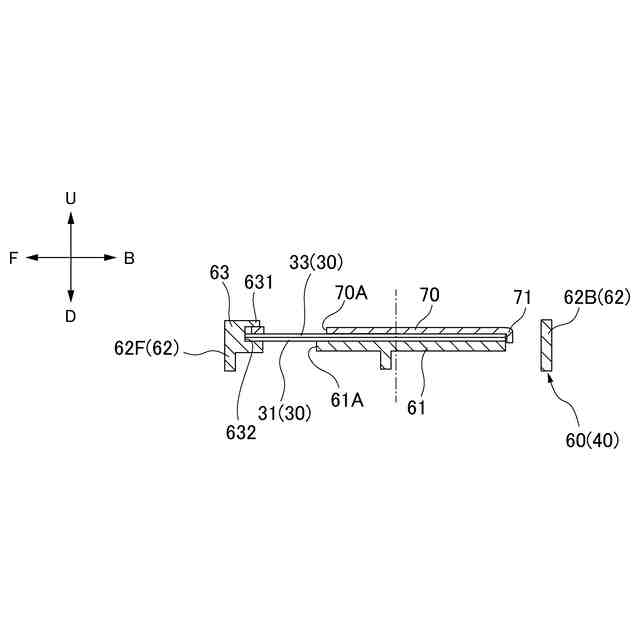

図７における線ＶＩＩＩ－ＶＩＩＩに沿う断面を矢印方向から見た構成を例示している。

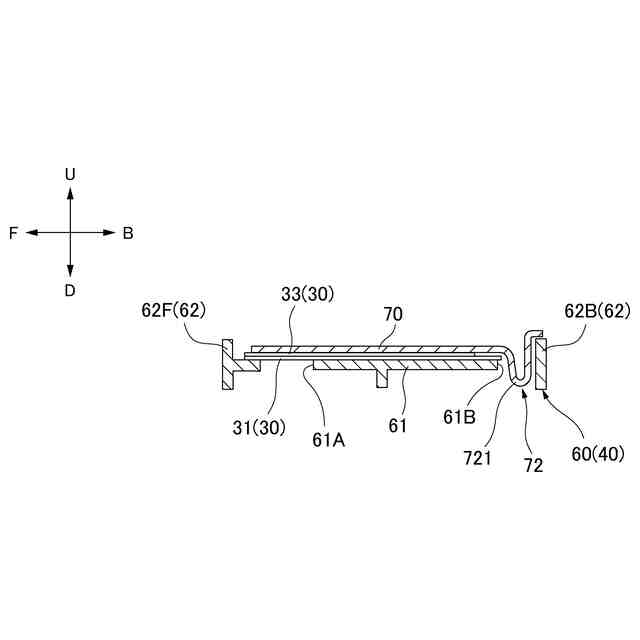

図７における線ＩＸ－ＩＸに沿う断面を矢印方向から見た構成を例示している。
第三実施形態に係る液晶表示デバイスを保持するホルダ８０の構成を例示する斜視図である。
ホルダにより液晶表示デバイスが保持された構成を液晶表示デバイス３０の光照射面側から見た図である。
【発明を実施するための形態】
【０００９】
以下、本開示の実施形態について図面を参照しながら説明する。図面において、矢印Ｕは、図示された構造の上方向を示している。矢印Ｄは、図示された構造の下方向を示している。矢印Ｆは、図示された構造の前方向を示している。矢印Ｂは、図示された構造の後方向を示している。矢印Ｒは、図示された構造の右方向を示している。矢印Ｌは、図示された構造の左方向を示している。これらの方向は、図１に示された画像生成装置３について設定された相対的な方向であり、画像生成装置３から出射される画像光Ｌ１の出射方向を上方向とする。
【００１０】
図１は、本開示の実施形態に係るヘッドアップディスプレイ（ＨＵＤ）を車両の側面側から見た模式図である。図１に例示されるように、ＨＵＤ１は、車両１００に搭載されている。例えば、ＨＵＤ１は、車両１００のダッシュボード内に配置される。ＨＵＤ１は、車両１００と車両１００の乗員との間の視覚的インターフェースとして機能する。具体的には、ＨＵＤ１は、所定の情報が車両１００の外部の現実空間（例えば、車両１００の前方の周辺環境）と重畳されるように、当該情報を車両１００の乗員に向けて虚像として表示するように構成されている。所定の情報は、静止画または動画（映像）として表示される。ＨＵＤ１は、画像表示装置の一例である。
（【００１１】以降は省略されています）
