公開番号2025167791
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2024072706
出願日2024-04-26
発明の名称ヘッドアップディスプレイ
出願人日本精機株式会社
代理人
主分類G02B 27/01 20060101AFI20251030BHJP(光学)
要約【課題】多様な演出が可能なヘッドアップディスプレイを提供する。
【解決手段】本実施形態におけるヘッドアップディスプレイ1は、第一表示光を投影して第一像を表示し、第二表示光を投影して第二像を第一像とは異なる位置に表示するヘッドアップディスプレイ1であって、第一像の表示時、第一像に対応する第一像用音声S1を第一方向に出力する第一スピーカ41aと、第二像の表示時、第二像に対応する第二像用音声S2を第一方向とは異なる第二方向に出力する第二スピーカ41bと、を備える。
【選択図】図3
特許請求の範囲【請求項１】
第一表示光を投影して第一像を表示し、第二表示光を投影して第二像を前記第一像とは異なる位置に表示するヘッドアップディスプレイであって、
前記第一像の表示時、前記第一像に対応する第一像用音声を第一方向に出力する第一スピーカと、
前記第二像の表示時、前記第二像に対応する第二像用音声を前記第一方向とは異なる第二方向に出力する第二スピーカと、を備える、ヘッドアップディスプレイ。
続きを表示（約 1,000 文字）【請求項２】
前記第一像は虚像であり、前記第二像は実像である、請求項１記載のヘッドアップディスプレイ。
【請求項３】
前記第一表示光及び前記第二表示光は、内側面及び外側面を有するウインドシールドに投影され、
前記虚像は前記外側面側で視認され、
前記実像は前記内側面側で視認され、
前記第一方向は、前記第一像用音声が前記ウインドシールドで反射し前記虚像の視認者に向う方向であり、
前記第二方向は、前記第二像用音声が前記視認者に直接又は前記ウインドシールドで反射し前記実像の前記視認者に向う方向である、請求項２記載のヘッドアップディスプレイ。
【請求項４】

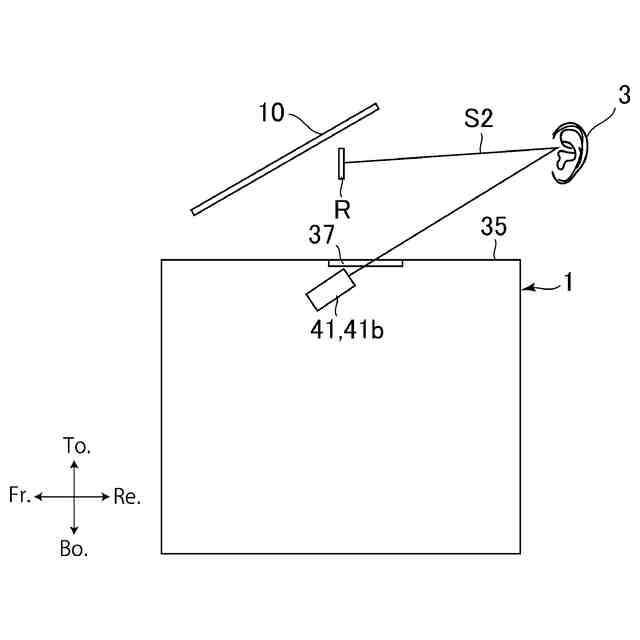

前記第二スピーカは、前記実像の表示位置の下方に配置される、請求項３記載のヘッドアップディスプレイ。
【請求項５】
前記第一スピーカは、右耳に向う右耳用音声を出力する右耳用スピーカと、左耳に向う左耳用音声を出力する左耳用スピーカーと、を有し、
前記第一方向は、前記ウインドシールドで反射した前記右耳用音声及び前記左耳用音声の前記ウインドシールドの前記外側面側へ向う方向の延長線が前記虚像の表示位置で交差する方向である、請求項３記載のヘッドアップディスプレイ。
【請求項６】
前記第二スピーカは、右耳に向う右耳用音声を出力する右耳用スピーカと、左耳に向う左耳用音声を出力する左耳用スピーカーと、を有し、
前記第二方向は、前記ウインドシールドで反射した前記右耳用音声及び前記左耳用音声が交差して前記視認者に向う方向である、請求項３記載のヘッドアップディスプレイ。
【請求項７】
前記右耳用音声及び前記左耳用音声は、前記実像の表示位置に関して略前後左右方向において重なり合う位置で交差する、請求項５記載のヘッドアップディスプレイ。
【請求項８】
前記第一スピーカ及び前記第二スピーカは、パラメトリックスピーカーである、請求項１記載のヘッドアップディスプレイ。
【請求項９】
前記第一スピーカは前記第二スピーカを兼ねており、回転機構を有し、音声の射出方向が可変である、請求項１記載のヘッドアップディスプレイ。
【請求項１０】
前記第一スピーカは前記第二スピーカを兼ねるパラメトリックスピーカーであって、電気的に音声の射出方向が可変である、請求項１記載のヘッドアップディスプレイ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ヘッドアップディスプレイに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、車両のウインドシールド等の反射部材で表示光を反射させ、像を車両内外の複数箇所で視認させるヘッドアップディスプレイが知られている。また、像に応じて、スピーカから音声も出力される。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－０８５９９０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ヘッドアップディスプレイは、例えば共通の光源から出射された光を光学部材の配置を異ならせて焦点距離を切り替えることで、車両の内側と外側との間で像の表示位置を切り替えることができる。これにより、ヘッドアップディスプレイは、画像の内容に応じて視覚的な演出が可能である。例えば、自動運転中は、運転者をサポートするために種々の情報を提供するアシスタントとしてのキャラクターを表示する。また、手動運転中は、運転に必要な情報や注意喚起等を表示する。このような場合、表示の内容や種類、位置は異なるものの、音声の出力源や出力方向が一定であると、臨場感に欠けるという課題があった。
【０００５】
本開示はこのような事情を考慮してなされたもので、多様な演出が可能なヘッドアップディスプレイを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示のヘッドアップディスプレイは、上述した課題を解決するために、第一表示光を投影して第一像を表示し、第二表示光を投影して第二像を第一像とは異なる位置に表示するヘッドアップディスプレイであって、第一像の表示時、第一像に対応する第一像用音声を第一方向に出力する第一スピーカと、第二像の表示時、第二像に対応する第二像用音声を第一方向とは異なる第二方向に出力する第二スピーカと、を備える。
【発明の効果】
【０００７】
本開示のヘッドアップディスプレイにおいては、多様な演出が可能である。
【図面の簡単な説明】
【０００８】
本開示のＨＵＤの一実施形態のシステム構成例を示す図。
本開示のＨＵＤの一実施形態のシステム構成例を示す図。
スピーカの配置を説明するためのＨＵＤの俯瞰図。
右スピーカの配置を特に示すＨＵＤの説明図。
左スピーカの配置を特に示すＨＵＤの説明図。
虚像用音声を出力する変形例としてのＨＵＤの俯瞰図。

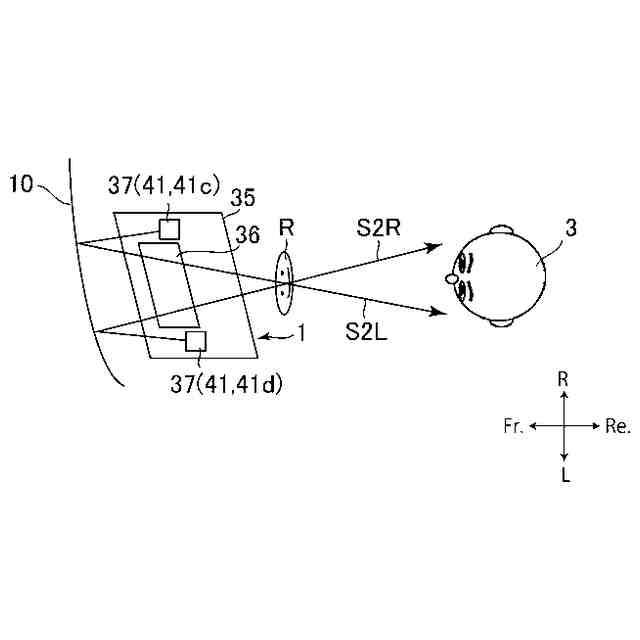

実像用音声を出力する変形例としてのＨＵＤの俯瞰図。
【発明を実施するための形態】
【０００９】
本開示のヘッドアップディスプレイ（以下、「ＨＵＤ（Head-Up Display）」という。）の実施形態を添付図面に基づいて説明する。本開示のＨＵＤは、例えば自動車、農業機械、建設機械等の車両等に搭載されるＨＵＤに適用することができる。
【００１０】

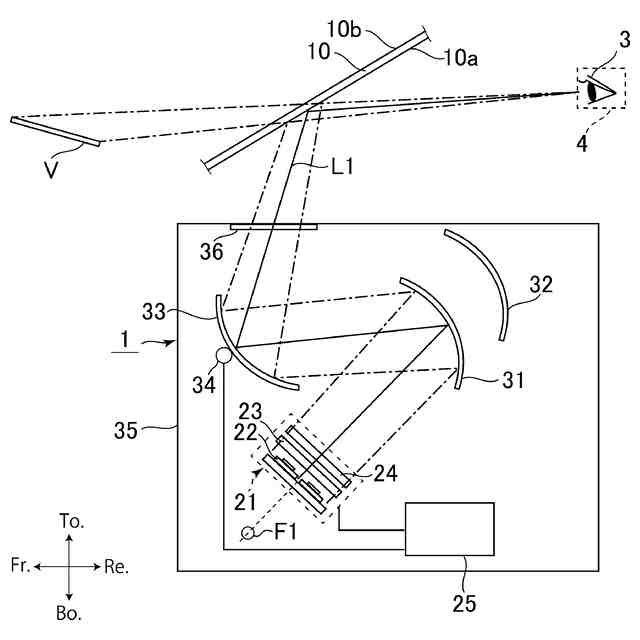

図１は、本開示のＨＵＤの一実施形態のシステム構成例を示す図であり、虚像Ｖを表示する際の説明図である。

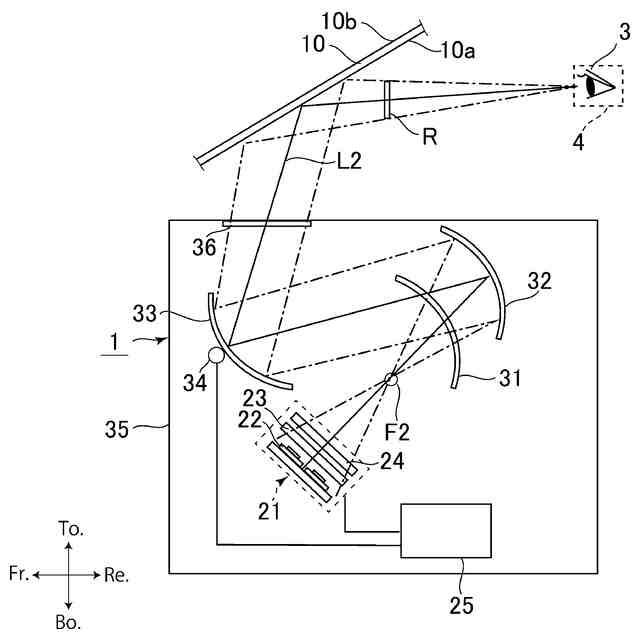

図２は、本開示のＨＵＤの一実施形態のシステム構成例を示す図であり、実像Ｒを表示する際の説明図である。
（【００１１】以降は省略されています）
