公開番号2025159364
公報種別公開特許公報(A)
公開日2025-10-21
出願番号2024061826
出願日2024-04-08
発明の名称音圧制御装置、及びサウンダーの音圧制御システム、並びにサウンダーの音圧制御方法
出願人日本精機株式会社
代理人個人,個人,個人,個人,個人
主分類G10K 9/12 20060101AFI20251014BHJP(楽器;音響)
要約【課題】SGポートを使用することなく、比較的安価で、かつパルス信号の周波数やデューティ比をきめ細かく設定することでサウンダーの綿密な音圧制御を可能にする。

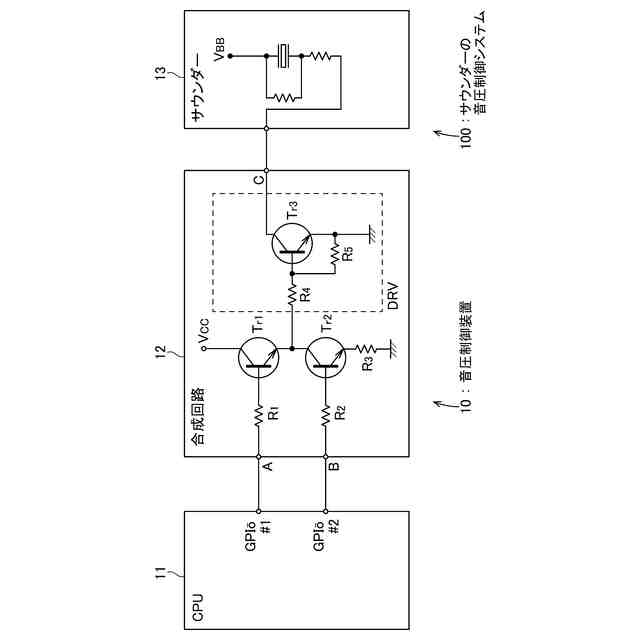

【解決手段】サウンダー13の音圧をパルス幅変調により制御する音圧制御装置10であって、第1の周波数及び第1のデューティ比からなる第1の音圧制御信号と、第1の周波数より高い第2の周波数と任意のデューティ比からなる第2の音圧制御信号とを生成し、第1の音圧制御信号及び第2の音圧制御信号のそれぞれに対応する入出力ポートを介して出力するマイクロプロセッサ(CPU11)と、第1の音圧制御信号と第2の音圧制御信号を合成して第3の音圧制御信号を生成し、サウンダーを駆動する第3の音圧制御信号を出力する合成回路12と、を有する。
【選択図】図1
特許請求の範囲【請求項１】
サウンダーの音圧をパルス幅変調により制御する音圧制御装置であって、
第１の周波数及び第１のデューティ比からなる第１の音圧制御信号と、
前記第１の周波数より高い第２の周波数と任意のデューティ比からなる第２の音圧制御号
を生成し、前記第１の音圧制御信号及び前記第２の音圧制御信号のそれぞれに対応する入出力ポートを介して出力するマイクロプロセッサと、
前記第１の音圧制御信号と前記第２の音圧制御信号を合成して第３の音圧制御信号を生成し、前記サウンダーを駆動する前記第３の音圧制御信号を出力する合成回路と、を有する音圧制御装置。
続きを表示（約 1,000 文字）【請求項２】
前記入出力ポートは、
汎用入出力ポートである、請求項１記載の音圧制御装置
【請求項３】
前記合成回路は、
論理積回路又は否定論理積回路で構成される、請求項１記載の音圧制御装置。
【請求項４】
前記合成回路は、
論理和回路又は否定論理和回路で構成される、請求項１記載の音圧制御装置。
【請求項５】
前記合成回路は、
前記第３の音圧制御信号により前記サウンダーを駆動する駆動回路を含む、請求項１記載の音圧制御装置。
【請求項６】
サウンダーと、前記サウンダーの音圧をパルス幅変調により制御する音圧制御装置とを有するサウンダーの音圧制御システムであって、
前記音圧制御装置は、
第１の周波数及び第１のデューティ比からなる第１の音圧制御信号と、前記第１の周波数より高い第２の周波数及び任意のデューティ比からなる第２の音圧制御信号とを生成し、前記第１の音圧制御信号及び前記第２の音圧制御信号のそれぞれに対応する入出力ポートを介して出力するマイクロプロセッサと、
前記第１の音圧制御信号と前記第２の音圧制御信号を合成して第３の音圧制御信号を生成し、前記サウンダーを駆動する前記第３の音圧制御信号を出力する合成回路と、を有し、
前記サウンダーは、
前記第３の音圧制御信号により駆動され吹鳴音を出力する、サウンダーの音圧制御システム。
【請求項７】
サウンダーの音圧をパルス幅変調により制御する、プロセッサと、合成回路とを有する音圧制御装置による前記サウンダーの音圧制御方法であって、
前記プロセッサが、

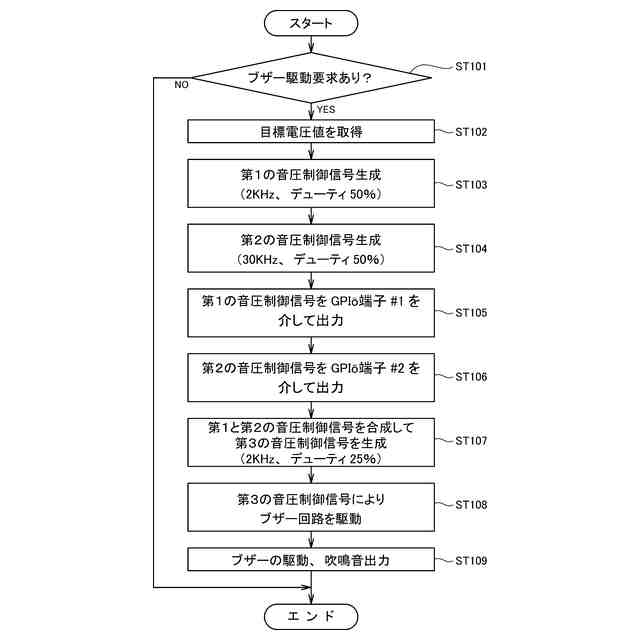

第１の周波数及び第１のデューティ比からなる第１の音圧制御信号と、前記第１の周波数より高い第２の周波数と任意のデューティ比からなる第２の音圧制御信号とを生成するステップと、
前記プロセッサが、
前記第１の音圧制御信号及び前記第２の音圧制御信号のそれぞれに対応する入出力ポートを介して出力するステップと、
前記合成回路が、
前記第１の音圧制御信号と前記第２の音圧制御信号を合成して第３の音圧制御信号を生成し、前記サウンダーを駆動する前記第３の音圧制御信号を出力するステップと、を有するサウンダーの音圧制御方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、サウンダーの音圧をパルス幅変調により制御する音圧制御装置等に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
他励式圧電振動板で構成される圧電ブザーの音圧制御装置は、通常、マイクロプロセッサのサウンドジェネレータポート（ＳＧ端子）を用い、ＰＷＭ（Pulse Width Modulation：パルス幅変調）によりデューティ比を制御することで圧電ブザーを駆動し、圧電ブザーの音圧を可変制御する。なお、圧電ブザーにおいてＰＷＭ制御を用いて音圧を可変制御する技術は、例えば、特許文献１に記載されている。
【０００３】
また、例えば、非特許文献１に、ルネサスエレクトロニクス社のマイコンＲＬ７８／Ｄ１Ａのハードウエアマニュアルが公開されている。同文献によれば、頁１０８１の図１８－１にサウンドジェネレータの内部構成がブロック図で示されており、ＳＧポートを搭載したマイコンにおいて、周波数生成回路（Ｔｏｎｅ）と音圧制御回路（ＰＷＭ）を内蔵し、それぞれに対応するＳＧ端子（ＳＧＯ，ＳＧＡ）を使用して対応するＴｏｎｅ信号とＰＷＭ信号とを出力し、圧電ブザー等サウンダーの音圧を制御する構成が記載されている。
【先行技術文献】
【特許文献】
【０００４】
特許第４４６８９８２号公報（段落［０００７］、図１参照）
ＲＥＮＥＳＡＳマイコンＲＬ７８／Ｄ１Ａユーザーズマニュアル：ハードウエアRev.1.10（２０１５／３／２３）
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、ＳＧポートを搭載したマイコンは比較的高価であり、また、ＳＧポートを使用したマイコンは、一定周期で一定のデューティの圧電制御信号しか得ることができない。したがって、音圧制御信号として使用する周波数やデューティ比を木目細かく設定でき、綿密に制御できるマイコンの出現が望まれていた。
【０００６】
そこで本発明の目的は、ＳＧポートを使用することなく比較的安価で、かつパルス信号の周波数やデューティ比をきめ細かく設定でき、サウンダーの綿密な音圧制御が可能な、音圧制御装置等を提供することにある。
【０００７】
本発明の他の目的は、以下に例示する態様及び最良の実施形態、並びに添付の図面を参照することによって、当業者に明らかになるであろう。
【課題を解決するための手段】
【０００８】
以下に、本発明の概要を容易に理解するために、本発明に従う態様を例示する。
【０００９】
本発明に従う第１の態様は、サウンダーの音圧をパルス幅変調により制御する音圧制御装置であって、第１の周波数及び第１のデューティ比からなる第１の音圧制御信号と、前記第１の周波数より高い第２の周波数と任意のデューティ比からなる第２の音圧制御信号とを生成し、前記第１の音圧制御信号及び前記第２の音圧制御信号のそれぞれに対応する入出力ポートを介して出力するマイクロプロセッサと、前記第１の音圧制御信号と前記第２の音圧制御信号を合成して第３の音圧制御信号を生成し、前記サウンダーを駆動する前記第３の音圧制御信号を出力する合成回路と、を有する。
【００１０】
第１の態様では、サウンダーの音圧をパルス幅変調により制御する音圧制御装置を、マイクロプロセッサが、第１の周波数及び第１のデューティ比からなる第１の音圧制御信号と、第１の周波数より高い第２の周波数と任意のデューティ比からなる第２の音圧制御信号とを生成して、第１の音圧制御信号及び第２の音圧制御信号のそれぞれに対応する入出力ポートを介して合成回路に出力し、合成回路が、第１の音圧制御信号と第２の音圧制御信号を合成して第３の音圧制御信号を生成してサウンダーを駆動する構成とした。このため、ＳＧポートを使用することなく比較的安価で、かつパルス信号の周波数やデューティ比をパルス毎に設定することができ、サウンダーの綿密な音圧制御が可能な音圧制御装置を提供することができる。
（【００１１】以降は省略されています）
