特許ウォッチ

公開番号2025148148
公報種別公開特許公報(A)
公開日2025-10-07
出願番号2024048761
出願日2024-03-25
発明の名称車両用表示装置
出願人日本精機株式会社
代理人
主分類B60K 37/00 20240101AFI20250930BHJP(車両一般)
要約【課題】放熱性を向上した車両用表示装置を提供する。
【解決手段】本開示の車両用表示装置1は、車両Cに搭載され、車両Cに関する情報を表示する車両用表示装置1であって、情報を表示する表示器2と、表示器2を制御する制御部33を含む内部回路32と、内部回路32を実装する回路基板3と、回路基板3に実装され、車両Cと電気的に接続されることで、車両Cから電力を受ける第一のコネクタ41と、回路基板3に実装され、車両Cと電気的に接続されることで、車両Cから電力を受ける第二のコネクタ42と、を備える。
【選択図】図2

特許請求の範囲【請求項１】
車両に搭載され、前記車両に関する情報を表示する車両用表示装置であって、
前記情報を表示する表示器と、
前記表示器を制御する制御部を含む内部回路と、
前記内部回路を実装する回路基板と、
前記回路基板に実装され、前記車両と電気的に接続されることで、前記車両から電力を受ける第一のコネクタと、
前記回路基板に実装され、前記車両と電気的に接続されることで、前記車両から前記電力を受ける第二のコネクタと、
を備える
車両用表示装置。
続きを表示（約 710 文字）【請求項２】
前記第一のコネクタ及び前記内部回路との間、並びに、前記第二のコネクタ及び前記内部回路との間のそれぞれに並列または直列に接続され、前記電力のノイズを低減するノイズ除去回路を更に備える
請求項１に記載の車両用表示装置。
【請求項３】
前記内部回路とは別に、前記電力を受けて動作する電源直動回路を更に有し、
前記内部回路は、前記第一のコネクタから前記電力を供給され、
前記電源直動回路は、前記第二のコネクタのみから前記電力を供給される
請求項１に記載の車両用表示装置。
【請求項４】
前記電源直動回路は、前記回路基板が為す平面内において、前記第一のコネクタ及び前記第二のコネクタよりも外側に位置する
請求項３に記載の車両用表示装置。
【請求項５】
前記第一のコネクタは、前記車両と電気的に接続される第一の信号線を有し、
前記第二のコネクタは、前記車両と電気的に接続される第二の信号線を有し、
前記第一の信号線は、前記車両の走行情報に関する通信を行い、
前記第二の信号線は、前記車両の車種固有情報に関する通信を行う
請求項１に記載の車両用表示装置。
【請求項６】
前記第一のコネクタ及び前記第二のコネクタは、接触抵抗が同等である
請求項１に記載の車両用表示装置。
【請求項７】
前記第一のコネクタ及び前記第二のコネクタのそれぞれは、複数のピンによって構成され、電力ライン及びグラウンドラインのピンは隣り合わない
請求項１に記載の車両用表示装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、車両用表示装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特許文献１には、コネクタ（２７）が実装された回路基板（２０）を備えた車両用表示装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１０８８４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示される構成であっても、未だ放熱性の改善は引き続き求められていた。
【０００５】
本開示の目的とするところは、上述課題に着目し、放熱性を向上した車両用表示装置を提供することにある。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本開示に係る車両用表示装置は、
車両に搭載され、前記車両に関する情報を表示する車両用表示装置であって、
前記情報を表示する表示器と、
前記表示器を制御する制御部を含む内部回路と、
前記内部回路を実装する回路基板と、
前記回路基板に実装され、前記車両と電気的に接続されることで、前記車両から電力を受ける第一のコネクタと、
前記回路基板に実装され、前記車両と電気的に接続されることで、前記車両から電力を受ける第二のコネクタと、
を備える。
【図面の簡単な説明】
【０００７】

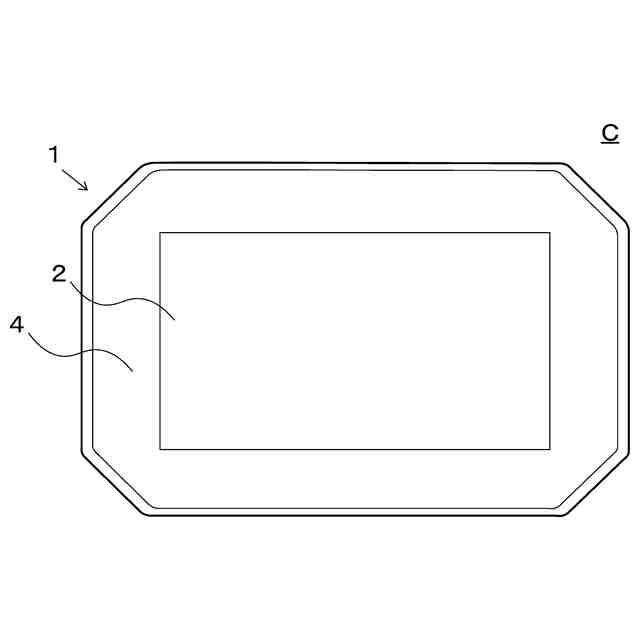

本開示の実施形態における車両用表示装置１の外観を示す図。

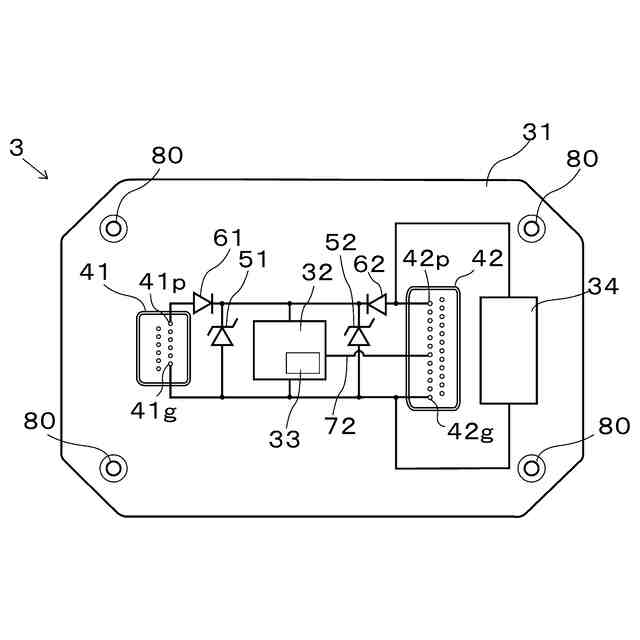

回路基板３の外観及び配線を示す図。
回路基板３００の外観及び配線を示す図。
【発明を実施するための形態】
【０００８】
以下に、本開示の表示装置を車両に搭載された実施形態及び変形例として例にあげ、添付図面を用いて次の順序で説明する。
［第一実施形態］
１－１．構成の説明
１－２．効果例
［変形例］
【０００９】
［第一実施形態］
＜１－１．構成の説明＞
図１に示される通り、車両用表示装置１は、車両Ｃに搭載される。車両Ｃは、例えば農作業機や建設機械などの農建機や、四輪車や二輪車などの乗用自動車などを適用できる。車両用表示装置１は、車両Ｃに搭載される様々な電装部品と電気的に接続され、信号通信を行う。電装部品は、例えば、車両の走行に関わるシステム（パワートレインなど）や、通信装置、車両用表示装置１以外の表示装置（インフォテイメントシステムなど）、電源（バッテリなど）である。車両用表示装置１は、接続される電装部品から入力される信号に応じて、画像等を表示することで様々な情報（車両情報や娯楽情報など）を車両Ｃの乗員へ報知する。
【００１０】
車両用表示装置１は、表示器２と、回路基板３と、これらを収容するケース４を備える。ケース４は、暗色系で剛性を有する合成樹脂（ＡＢＳやＰＰなど）で形成される。ケース４は、表示器２の表示面を車両用表示装置１の外部から視認可能な状態で収容する。ケース４は、回路基板３を外部から視認できない状態で収容する。
（【００１１】以降は省略されています）
