公開番号2025165178
公報種別公開特許公報(A)
公開日2025-11-04
出願番号2024069130
出願日2024-04-22
発明の名称照明装置
出願人日本精機株式会社
代理人
主分類B60Q 3/30 20170101AFI20251027BHJP(車両一般)
要約【課題】鮮明な光の照射が可能な照明装置を提供する。
【解決手段】本実施形態における照明装置10は、第一方向に沿う長さと第一方向に直交する第二方向に沿う幅と、を有する長尺状の光を照明するため、第一方向及び第二方向とは異なる第三方向に出射する照明装置10であって、基板21と、基板21上に配置され第一方向に沿って配置され第二方向に沿って光を出射する複数の光源22と、を有する光源基板20と、複数の光源22から出射された光を第三方向に反射する反射鏡40と、複数の光源22及び反射鏡40を収容し、反射鏡40で反射する光を出射させる開口51を有する筐体50と、開口51を覆い、開口51から出射される光の対称軸に対して所定角度傾斜して配置され、光の一部L3を透過し、光の他部L4を反射するカバー部材60と、を備える。
【選択図】図3
特許請求の範囲【請求項１】
第一方向に沿う長さと前記第一方向に直交する第二方向に沿う幅と、を有する長尺状の光を照明するため、前記第一方向及び前記第二方向とは異なる第三方向に出射する照明装置であって、
基板と、前記基板上に配置され前記第一方向に沿って配置され前記第二方向に沿って光を出射する複数の光源と、を有する光源基板と、
前記複数の光源から出射された前記光を前記第三方向に反射する反射鏡と、
前記複数の光源及び前記反射鏡を収容し、前記反射鏡で反射する前記光を出射させる開口を有する筐体と、
前記開口を覆い、前記開口から出射される前記光の対称軸に対して所定角度傾斜して配置され、前記光の一部を透過し、前記光の他部を反射するカバー部材と、を備える照明装置。
続きを表示（約 500 文字）【請求項２】
前記光源基板は、前記基板に入射する光の反射率が前記基板上の他の領域よりも低い領域である低反射部を更に有し、
前記所定角度は、前記カバー部材で反射し更に前記反射鏡で反射した前記光の他部を前記低反射部に入射させる角度である、請求項１記載の照明装置。
【請求項３】
前記複数の光源の前記光を入射させ、前記長尺状の光の長さ及び幅に応じた光を形成して、形成された前記光を前記反射鏡に出射する光学部材を更に備え、
前記反射鏡は、前記形成された前記光を前記第三方向に反射する平面鏡である、請求項１記載の照明装置。
【請求項４】
各前記複数の光源の前記光の一部を前記反射鏡に向けて通過させ他部を遮光する複数の開口を有する開口板を更に備え、
前記反射鏡は、前記開口板の各前記開口から出射された入射された光を、前記長尺状の光の長さ及び幅に応じた光に形成して前記第三方向に反射する曲面鏡である、請求項１記載の照明装置。
【請求項５】
車両の荷台の天井に配置され、前記荷台の床及び壁面に前記光を照明する、請求項１記載の照明装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、長尺状を有する投影像で照明する照明装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、複数の光源が長手方向に沿って列状に設けられて、車両の天井や壁等の取付面に取り付けられる長尺状の室内照明装置が知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－１４９１３４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
長尺状の照明装置は、例えば有意な形状の光を注意喚起等を意図して照明するために用いられる場合もある。そのような場合、鮮明な光で照明する必要があるが、例えば光路上に位置する照明装置自体の部材に光が意図せず反射してしまい、その反射光が迷光となって照射されてしなうことは避けなければならない。
【０００５】
本開示はこのような事情を考慮してなされたもので、鮮明な光の照射が可能な照明装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の照明装置は、上述した課題を解決するために、第一方向に沿う長さと第一方向に直交する第二方向に沿う幅と、を有する長尺状の光を照明するため、第一方向及び第二方向とは異なる第三方向に出射する照明装置であって、基板と、基板２１上に配置され第一方向に沿って配置され第二方向に沿って光を出射する複数の光源と、を有する光源基板と、複数の光源から出射された光を第三方向に反射する反射鏡と、複数の光源及び反射鏡を収容し、反射鏡で反射する光を出射させる開口を有する筐体と、開口を覆い、開口から出射される光の対称軸に対して所定角度傾斜して配置され、光の一部を透過し、光の他部を反射するカバー部材と、を備える。
【発明の効果】
【０００７】
本開示の照明装置においては、鮮明な光を照射できる。
【図面の簡単な説明】
【０００８】
本実施形態における照明装置が天井に搭載されたトラックの荷台の後方視を示す説明図。
照明装置の配置例を示す説明図。
照明装置の鉛直面に沿う断面図。
照明装置の水平面に沿う部分断面図。
照明装置の前後方向視及び左右方向視における照明範囲を説明する図。

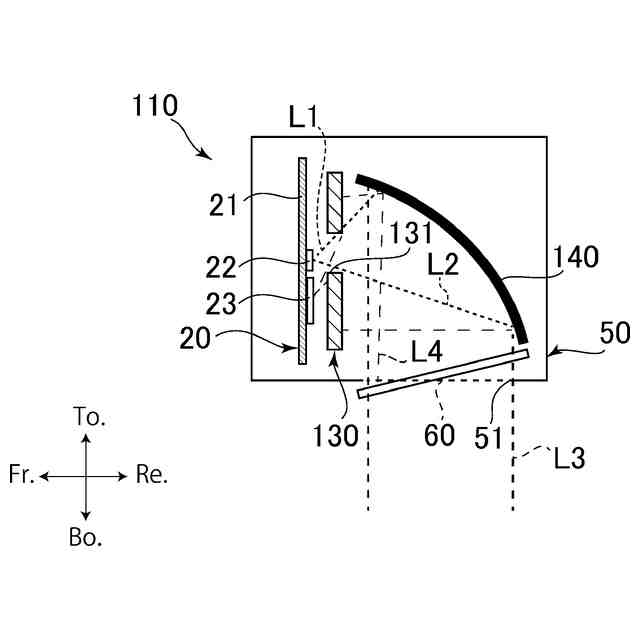

照明装置の鉛直面に沿う断面図。

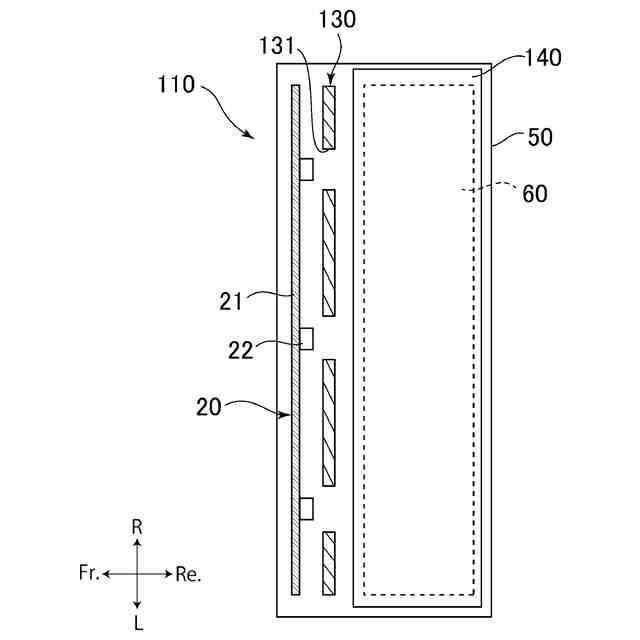

照明装置の水平面に沿う部分断面図。
【発明を実施するための形態】
【０００９】
本開示の照明装置の実施形態を添付図面に基づいて説明する。本開示の照明装置は、天井や壁面に配置され、照明対象を長尺状（ライン状）を有する投影像で照明するものである。照明装置は、例えばトラック等の車両の荷台の天井や、建物の室内の天井等に配置されて使用され得る。本実施形態においては、本開示の照明装置がトラックの荷台の天井に取り付けられ、リアドアが開いた状態における作業者のトラックの荷台からの転落防止の注意喚起を目的として、床及び壁面に長尺状（ライン状）の投影像が照明される例を一例として用いて説明する。
【００１０】
［第一実施形態］

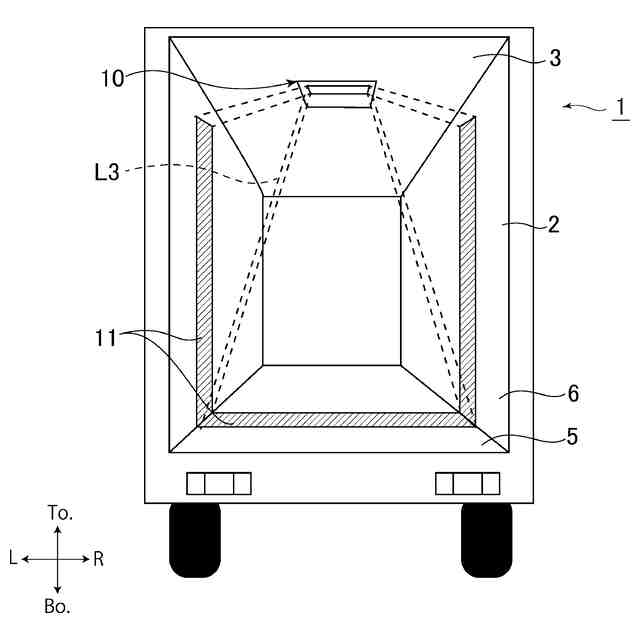

図１は、本実施形態における照明装置１０が天井３に搭載されたトラック１の荷台２の後方視を示す説明図である。

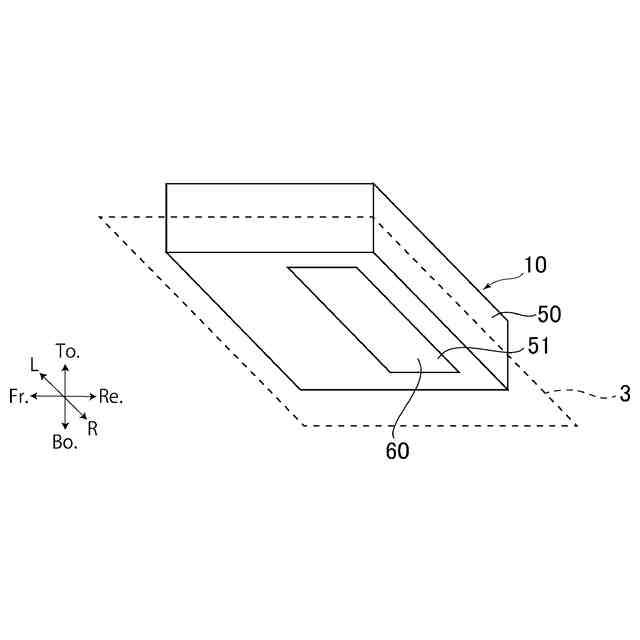

図２は、照明装置１０の配置例を示す説明図である。

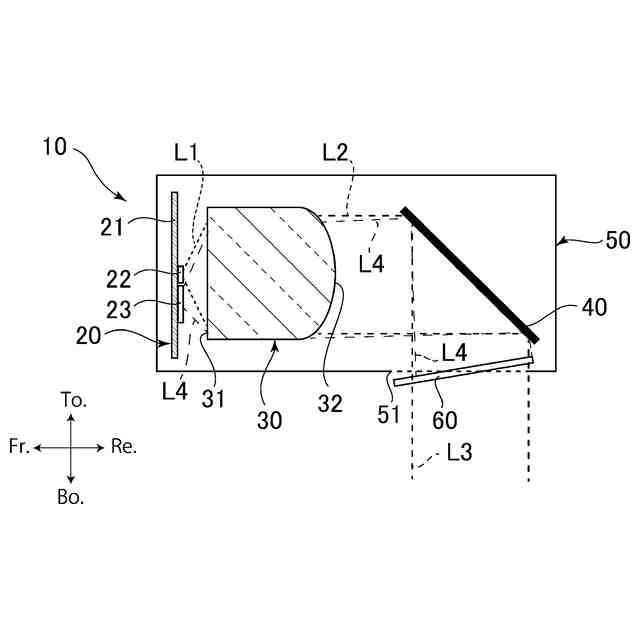

図３は、照明装置１０の鉛直面に沿う断面図である。
図４は、照明装置１０の水平面に沿う部分断面図である。

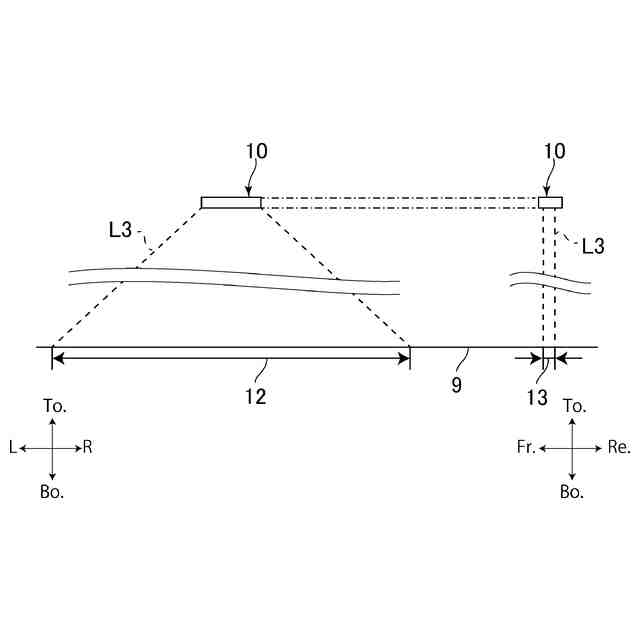

図５は、照明装置１０の前後方向視及び左右方向視における照明範囲１２、１３を説明する図である。
（【００１１】以降は省略されています）
