発明の名称車載表示装置
出願人日本精機株式会社
代理人
主分類B60Q 3/12 20170101AFI20251015BHJP(車両一般)
要約【課題】表示色の再現性を保つことができる車載表示装置を提供する。
【解決手段】車載表示装置10は、表示部1と、カバーパネル2と、光学手段の一例としてのバックライトユニット7と、を備える。表示部1は、画像を表示する。カバーパネル2は、表示部1を覆い、画像を透かして視認させる。光学手段は、カバーパネル2に到達する画像を表す光に、特定色を付与する。特定色は、標準光源におけるカバーパネル2の反射色と補色の関係にある。
【選択図】図2
特許請求の範囲【請求項１】
画像を表示する表示部と、
前記表示部を覆い、前記画像を透かして視認させるカバーパネルと、
前記カバーパネルに到達する前記画像を表す光に、特定色を付与する光学手段と、を備え、
前記特定色は、標準光源における前記カバーパネルの反射色と補色の関係にある、
車載表示装置。
続きを表示（約 430 文字）【請求項２】
前記表示部は、液晶パネルであり、
前記光学手段は、前記液晶パネルを背後から照明するバックライトユニットであり、
前記バックライトユニットの発光色が、前記カバーパネルの反射色と補色の関係にある、
請求項１に記載の車載表示装置。
【請求項３】
前記カバーパネルは、車両のダッシュボードの一部を構成し、色及び模様が付されて形成され、
前記表示部は、表示エリアにおいて前記画像を表示し、
前記カバーパネルは、前記表示エリアと対向する対向エリアを有し、
前記カバーパネルの反射色は、前記対向エリアにおける面積平均での反射色である、
請求項１又は２に記載の車載表示装置。
【請求項４】
ｘｙ色度図において、前記特定色の色度座標と、前記カバーパネルの反射色の色度座標との中点に、予め定められた無彩色の色度座標が位置する、
請求項１又は２に記載の車載表示装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、車載表示装置に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
例えば特許文献１には、画像を表示する表示部（ディスプレイ）の前面が、光透過性を有するカバーパネル（スクリーン）で覆われており、カバーパネルの表面が、表示部の周囲の被取付部と同一の木目調の色・模様に設定されている車載表示装置が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００１－３３１１３２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
この種の表示装置では、カバーパネルに付された色及び模様の影響で、カバーパネル越しに視認される画像の色に、表示部による表示色とのずれが生じ、表示色の再現性が低下する虞がある。
【０００５】
本開示は、上記実情に鑑みてなされたものであり、表示色の再現性を保つことができる車載表示装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本開示に係る車載表示装置は、
画像を表示する表示部と、
前記表示部を覆い、前記画像を透かして視認させるカバーパネルと、
前記カバーパネルに到達する前記画像を表す光に、特定色を付与する光学手段と、を備え、
前記特定色は、標準光源における前記カバーパネルの反射色と補色の関係にある。
【発明の効果】
【０００７】
本開示によれば、表示色の再現性を保つことができる。
【図面の簡単な説明】
【０００８】

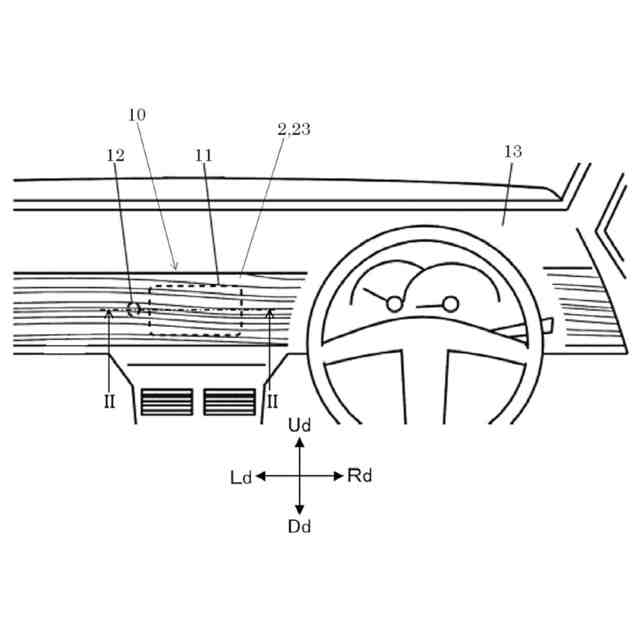

本開示の一実施形態に係る車載表示装置が搭載された車室内を示す概略図。

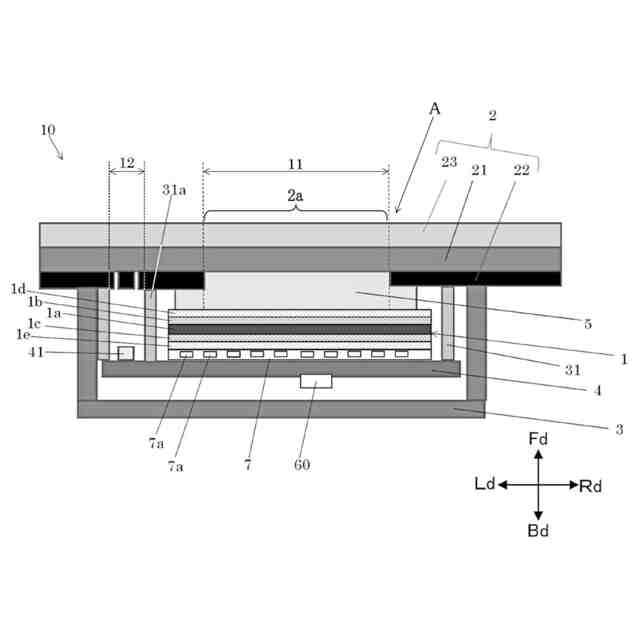

同上実施形態に係る図１のＩＩ－ＩＩ線での概略断面図。
同上実施形態に係る特定色とカバーパネルの反射色との関係を示すｘｙ色度図。
【発明を実施するための形態】
【０００９】
本開示の一実施形態について図面を参照して説明する。
【００１０】
図１に示すように、車載表示装置１０は、車両のダッシュボード１３に搭載され、当該車両の搭乗者（主に運転者）であるユーザに各種情報を表示する。以下の説明では、車載表示装置１０のユーザの視点を基準として、上方向Ｕｄ、下方向Ｄｄ、左方向Ｌｄ、右方向Ｒｄを規定し、ユーザから見て手前方向を前方向Ｆｄと規定し、ユーザから見て奥行き方向を後方向Ｂｄと規定する。
