公開番号2025167768
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2024072669
出願日2024-04-26
発明の名称光走査装置及び画像形成装置
出願人株式会社リコー
代理人個人
主分類G02B 26/10 20060101AFI20251030BHJP(光学)
要約【課題】良好な防塵性を得ることができる光走査装置および画像形成装置を提供する。
【解決手段】光源、光源からの光を偏向走査する偏向器などのポリゴンスキャナ33、光の光路上に配置された光学素子を収納するハウジング37の光を出射する出射口39を開閉する開閉部材90が設けられている。露光動作時、出射口39を開放して、感光体へ光を出射可能とするとともにハウジング内の熱を出射口39から逃がしてハウジング内の温度上昇を抑制する。この出射口39開放時は、出射口39からハウジング内への塵埃の侵入を阻止する空気流を出射口39の周囲に発生させる。
【選択図】図5
特許請求の範囲【請求項１】
光源、前記光源からの光を偏向走査する偏向器、及び、前記光の光路上に配置された光学素子を収納し、内部を冷却するための冷却用開口部を有するハウジングと、
前記冷却用開口部を開閉する開閉部材とを備えた光走査装置において、
前記冷却用開口部が開放されているとき、前記冷却用開口部から前記ハウジング内への塵埃の侵入を阻止する空気流を前記冷却用開口部の周囲に発生させる気流発生手段を備えることを特徴とする光走査装置。
続きを表示（約 970 文字）【請求項２】
請求項１に記載の光走査装置において、
前記開閉部材は、前記偏向器の動作時に前記冷却用開口部を開放し、前記偏向器の非動作時に前記冷却用開口部を閉じることを特徴とする光走査装置。
【請求項３】
請求項２に記載の光走査装置において、
前記ハウジングの一端側に前記偏向器を配置し、前記ハウジングの他端側に前記冷却用開口部を設けたことを特徴とする光走査装置。
【請求項４】
請求項１に記載の光走査装置において、
前記空気流により、前記開閉部材を、前記冷却用開口部を開放する開放位置に位置させることを特徴とする光走査装置。
【請求項５】
請求項４に記載の光走査装置において、
前記開閉部材は、弾性部材であることを特徴とする光走査装置。
【請求項６】
請求項１に記載の光走査装置において、
前記気流発生手段は、前記ハウジングの前記偏向器が取り付けられた壁部に沿って流れる空気流を発生させることを特徴とする光走査装置。
【請求項７】
請求項６に記載の光走査装置において、
前記ハウジングの前記偏向器が取り付けられた壁部に、前記壁部に沿って流れる空気流を、前記壁部の偏向器取り付け箇所に流れるようにガイドする気流ガイド手段を設けたことを特徴とする光走査装置。
【請求項８】
請求項６に記載の光走査装置において、
前記ハウジング内の温度を検知する温度検知手段の検知結果に基づいて、前記空気流の流量を調整することを特徴とする光走査装置。
【請求項９】
請求項１に記載の光走査装置において、
前記ハウジング内の温度を検知する温度検知手段の検知結果に基づいて、前記開閉部材を閉じるタイミングを制御する制御手段を備えることを特徴とする光走査装置。
【請求項１０】
潜像担持体の表面に光走査手段を用いて光を照射することにより該潜像担持体の表面に潜像を形成し、該潜像を現像することで得た画像を最終的に記録材上に転移させることで画像を形成する画像形成装置において、
上記光走査手段として、請求項１に記載の光走査装置を用いることを特徴とする画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、光走査装置及び画像形成装置に関するものである。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、光源、光源からの光を偏向走査する偏向器、及び、光の光路上に配置された光学素子を収納し、内部を冷却するための冷却用開口部を有するハウジングと、冷却用開口部を開閉する開閉部材とを備えた光走査装置が知られている。
【０００３】
特許文献１には、上記光走査装置として、偏向器により偏向走査された光を折り返す折り返しミラーを、ハウジングの冷却用開口部を開閉する開閉部材として用いるものが記載されている。潜像書き込み時、折り返しミラーは冷却用開口部を閉じ、非潜像書き込み時、折り返しミラーは冷却用開口部を開いて、ハウジング内の熱を冷却開口部から逃がして、ハウジング内を冷却する。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、防塵性に課題があった。
【課題を解決するための手段】
【０００５】
上述した課題を解決するために、本発明は、光源、前記光源からの光を偏向走査する偏向器、及び、前記光の光路上に配置された光学素子を収納し、内部を冷却するための冷却用開口部を有するハウジングと、前記冷却用開口部を開閉する開閉部材とを備えた光走査装置において、前記冷却用開口部が開放されているとき、前記冷却用開口部の周囲に、前記冷却用開口部から前記ハウジング内への塵埃の侵入を阻止する空気流を発生させる気流発生手段を備えることを特徴とするものである。
【発明の効果】
【０００６】
本発明によれば、良好な防塵性を得ることができる。
【図面の簡単な説明】
【０００７】
本実施形態に係る画像形成装置としての複写機の模式図。
複写機のハードウェア構成図。

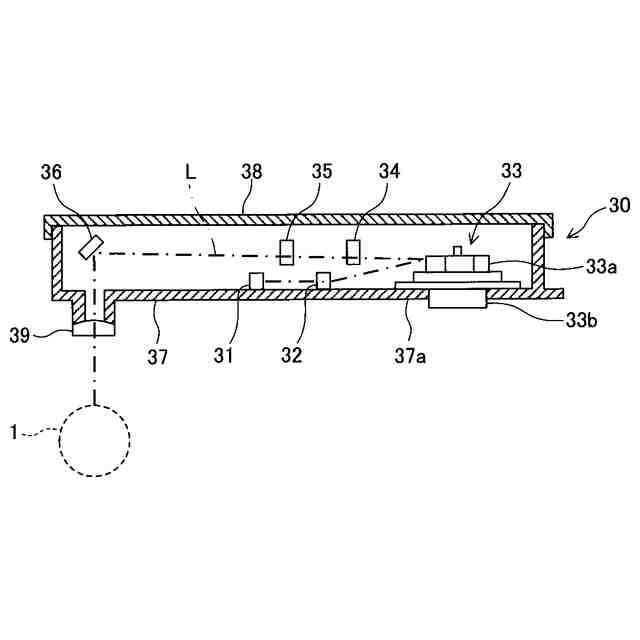

露光装置の模式図。

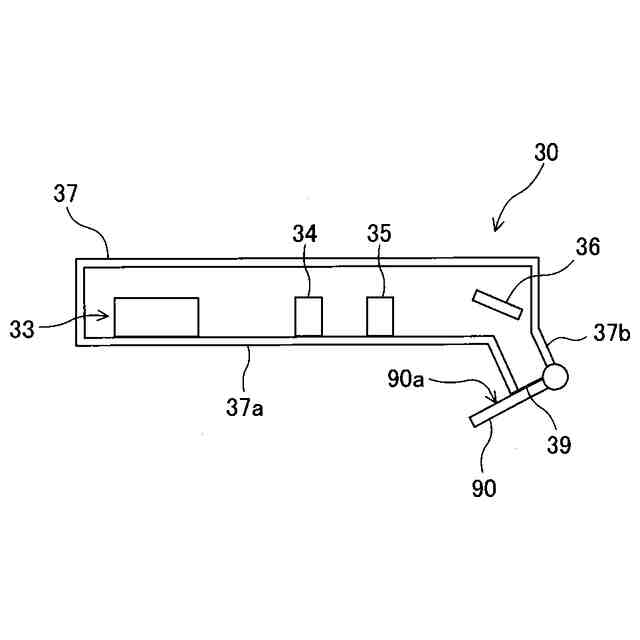

露光装置の特徴部について説明する図。

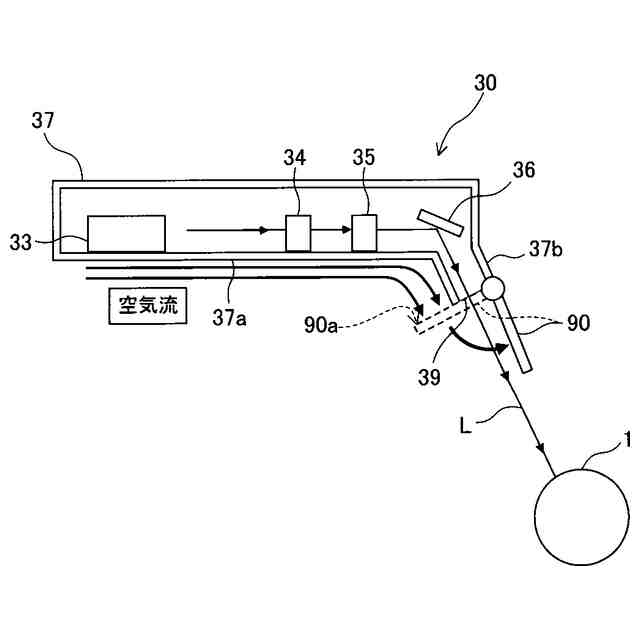

露光時のときを示す露光装置の模式図。

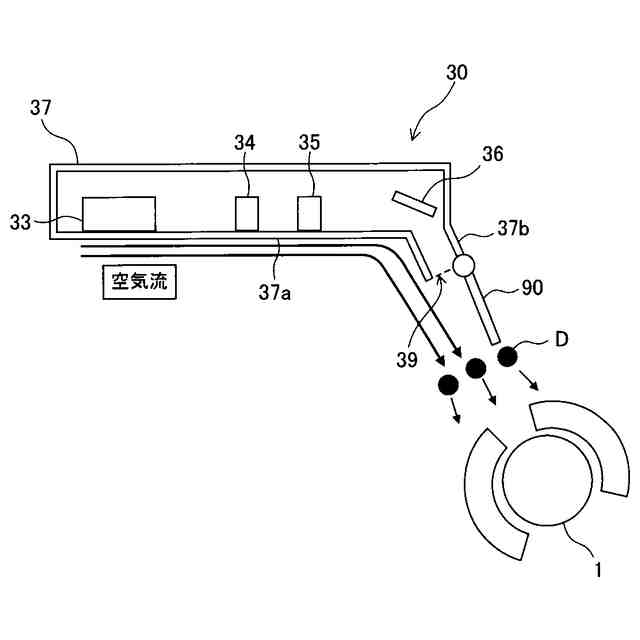

空気流による出射口からハウジング内への塵埃の侵入阻止について説明する図。

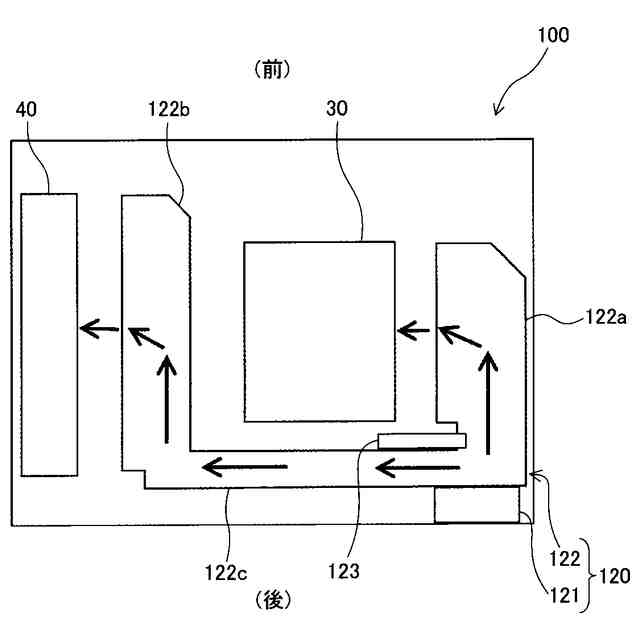

気流発生装置の概略平面図。

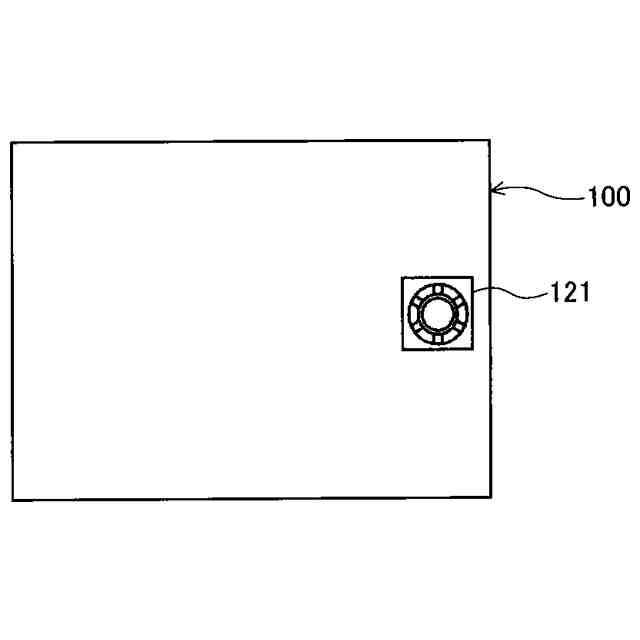

複写機本体の後側面を示す図。

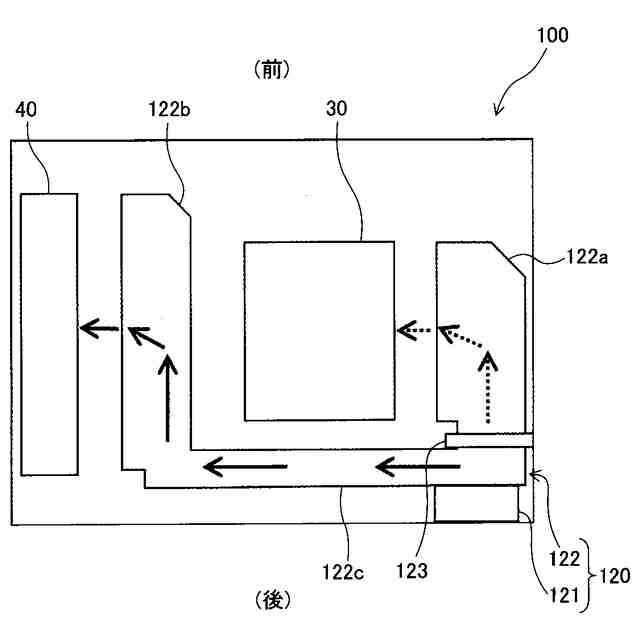

露光装置の非露光動作時の気流発生装置を示す平面図。
ハウジング内の温度を検知する温度センサを設けた露光装置の模式図。
温度センサが検知したハウジング内の温度に基づく開閉部材の開閉制御の制御フロー図。
温度センサの検知結果に基づく気流発生装置のファンの制御フロー図。
変形例１の露光装置の模式図。
図１３の矢印Ａ方向から見た拡大模式図。
変形例２の露光装置の模式図。
フルカラー画像形成装置の一例を示す模式図。
図１６に示すフルカラー画像形成装置におけるＹ色の感光体ドラムとＭ色の感光体ドラムとを露光する多色用露光装置の模式図。
【発明を実施するための形態】
【０００８】
以下に、本発明を実施するための最良の形態を図面に基づいて説明する。なお、いわゆる当業者は特許請求の範囲内における本発明を変更・修正をして他の実施形態をなすことは容易であり、これらの変更・修正はこの特許請求の範囲に含まれるものである。以下の説明はこの発明における最良の形態の例であって、この特許請求の範囲を限定するものではない。
【０００９】
図１に、本実施形態に係る画像形成装置としての複写機の概略構成を示す模式図である。
この複写機１００は、プリンタ部１１０を備えている。プリンタ部１１０は、像担持体としての感光体ドラム１、この感光体ドラム１の表面を帯電する帯電装置２、感光体ドラム１の帯電した表面に静電潜像を書き込む光走査装置たる露光装置３０を備えている。また、静電潜像を現像剤で現像して感光体ドラム１上にトナー像を形成する現像装置１７、感光体ドラム表面のトナー像を転写材としての転写紙Ｐに転写する転写装置９、分離爪６、転写紙Ｐに転写されたトナー像を定着させる定着装置４０を備えている。さらに、転写紙Ｐにトナー像を転写した後の感光体ドラム表面を清掃する感光体用のクリーニング装置５などを備えている。
【００１０】
プリンタ部１１０の上部には、原稿読取装置５０が配設されている。この原稿読取装置５０のコンタクトガラス５２上に置かれた原稿は、図１の右方へ移動する光源５３によって照明される。
（【００１１】以降は省略されています）
