公開番号2025166791
公報種別公開特許公報(A)
公開日2025-11-06
出願番号2025052762
出願日2025-03-27
発明の名称加熱搬送装置、及び、画像形成装置
出願人株式会社リコー
代理人個人
主分類G03G 15/20 20060101AFI20251029BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】排出口から排出されるシートに、大きなカールを生じにくくする。
【解決手段】面状ヒータ24(加熱手段)によって加熱される定着ベルト21(定着回転体)と、定着ベルト21に圧接することでシートPが搬送されるニップ部を形成する加圧ローラ31(加圧回転体)と、を具備した定着装置20が設けられている。また、定着装置20のニップ部から送出されたシートPを排出口Aに向けて案内する搬送ガイド板110(搬送ガイド部材)が設けられている。そして、幅方向に直交する断面でみたときに、定着装置20におけるニップ部の出口N2を通る仮想鉛直線Hに対して、ニップ部の出口N2から送出されるシートPの向きが、排出口Aが位置する側とは反対側になるように構成されている。
【選択図】図7
特許請求の範囲【請求項１】
加熱手段によって加熱される定着回転体と、前記定着回転体に圧接することでシートが搬送されるニップ部を形成する加圧回転体と、を具備した定着装置と、
前記定着装置の前記ニップ部から送出されたシートを排出口に向けて案内する搬送ガイド部材と、
を備え、
幅方向に直交する断面でみたときに、前記定着装置における前記ニップ部の出口を通る仮想鉛直線に対して、前記ニップ部の出口から送出される前記シートの向きが、前記排出口が位置する側とは反対側になることを特徴とする加熱搬送装置。
続きを表示（約 1,200 文字）【請求項２】
前記搬送ガイド部材は、前記ニップ部の出口から送出された前記シートに対して、送出方向を前記排出口が位置する方向に矯正する矯正部材であることを特徴とする請求項１に記載の加熱搬送装置。
【請求項３】
前記矯正部材は、前記搬送ガイド部材の一部であることを特徴とする請求項２に記載の加熱搬送装置。
【請求項４】
前記定着装置は、幅方向に延在する前記加熱手段としての面状ヒータと、前記面状ヒータによって加熱される前記定着回転体としての定着ベルトと、前記定着ベルトを介して前記面状ヒータに圧接することで前記ニップ部を形成する前記加圧回転体と、前記面状ヒータに直接的又は間接的に接触するサーモスタットと、を具備し、
前記サーモスタットは、前記面状ヒータを介して前記加圧回転体に対向するように配置されたことを特徴とする請求項１に記載の加熱搬送装置。
【請求項５】
前記定着装置は、前記面状ヒータを保持するホルダを具備し、
前記ホルダは、前記出口の側が前記加圧回転体の側に突出するように形成されたことを特徴とする請求項４に記載の加熱搬送装置。
【請求項６】
前記定着装置は、前記定着回転体の外径に比べて前記加圧回転体の外径が小さくなるように構成されたことを特徴とする請求項１又は請求項２に記載の加熱搬送装置。
【請求項７】
前記排出口は、第１の排出口と第２の排出口とを具備し、
前記搬送ガイド部材は、前記第１の排出口に向けてシートを案内する第１搬送ガイド部材と、前記第２の排出口に向けてシートを案内する第２搬送ガイド部材と、を具備し、
前記ニップ部から送出されたシートが前記第１搬送ガイド部材に衝突する角度と、前記ニップ部から送出されたシートが前記第２搬送ガイド部材に衝突する角度と、が異なることを特徴とする請求項１又は請求項２に記載の加熱搬送装置。
【請求項８】
前記ニップ部から送出されたシートを、前記第１搬送ガイド部材と前記第２搬送ガイド部材とのいずれかに向けて搬送するように切り替える切替部を備えたことを特徴とする請求項７に記載の加熱搬送装置。
【請求項９】
前記搬送ガイド部材は、
前記排出口の側に傾斜する角度を調整可能に構成されて、
坪量が所定の値以上のシートが搬送されるときに、坪量が前記所定の値未満のシートが搬送されるときに比べて、前記角度が大きくなるように調整されることを特徴とする請求項１又は請求項２に記載の加熱搬送装置。
【請求項１０】
前記定着装置は、前記面状ヒータに接触して前記面状ヒータに生じる熱を均一化するための均熱部材を具備したことを特徴とする請求項１又は請求項２に記載の加熱搬送装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
この発明は、シートを加熱して搬送する加熱搬送装置と、それを備えた複写機、プリンタ、ファクシミリ、又は、それらの複合機等の画像形成装置と、に関するものである。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来から、複写機、プリンタ等の画像形成装置において、定着装置から送出されたシートを搬送ガイド部材（搬送ガイド板）によって所定方向に湾曲させながら排出口に向けて案内して、排出口から装置外に排出するものが知られている（例えば、特許文献１参照。）。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
従来の装置は、排出口から排出されたシートが、大きくカール（湾曲）してしまっていた。そのため、排出されたシートの見映えやスタック性が悪かった。
【０００４】
この発明は、上述のような課題を解決するためになされたもので、排出口から排出されるシートに、大きなカールが生じにくい、加熱搬送装置、及び、画像形成装置を提供することにある。
【課題を解決するための手段】
【０００５】
この発明における加熱搬送装置は、加熱手段によって加熱される定着回転体と、前記定着回転体に圧接することでシートが搬送されるニップ部を形成する加圧回転体と、を具備した定着装置と、前記定着装置の前記ニップ部から送出されたシートを排出口に向けて案内する搬送ガイド部材と、を備え、幅方向に直交する断面でみたときに、前記定着装置における前記ニップ部の出口を通る仮想鉛直線に対して、前記ニップ部の出口から送出される前記シートの向きが、前記排出口が位置する側とは反対側になるものである。
【発明の効果】
【０００６】
本発明によれば、排出口から排出されるシートに、大きなカールが生じにくい、加熱搬送装置、及び、画像形成装置を提供することができる。
【図面の簡単な説明】
【０００７】
この発明の実施の形態における画像形成装置を示す全体構成図である。

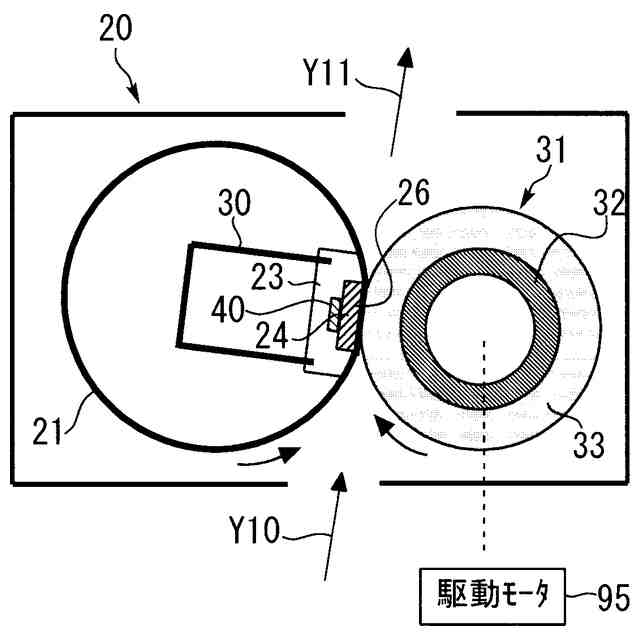

定着装置を示す構成図である。

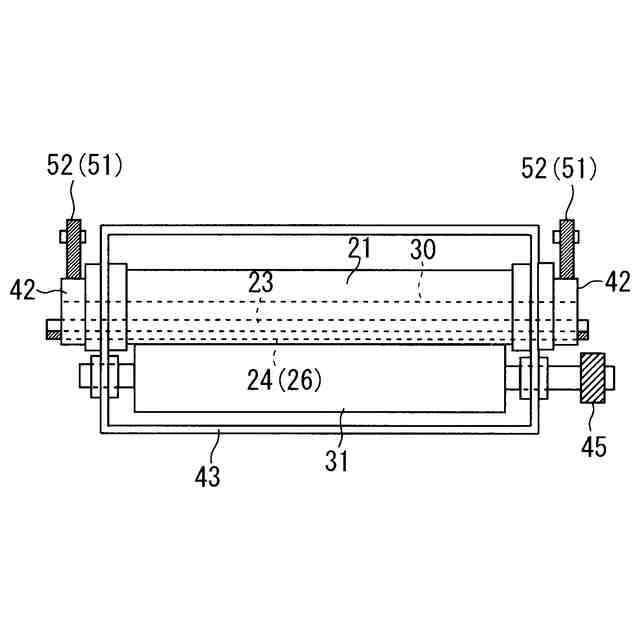

定着装置を幅方向にみた上面図である。

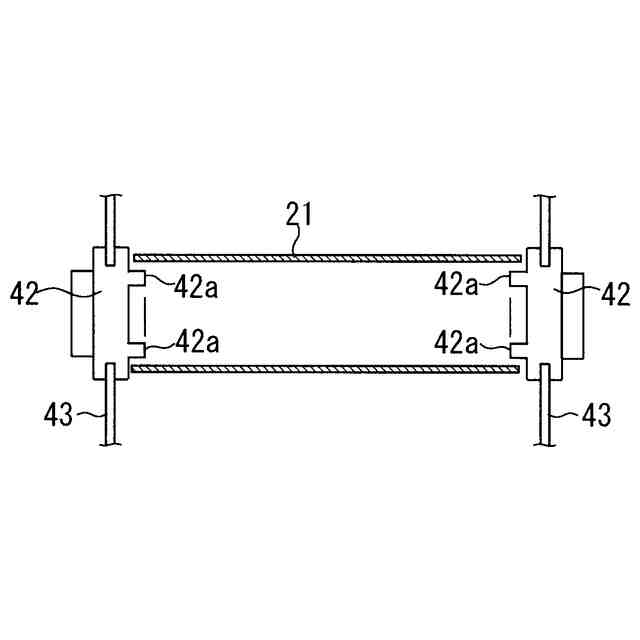

定着ベルトとガイド部材とを幅方向に示す概略側面図である。

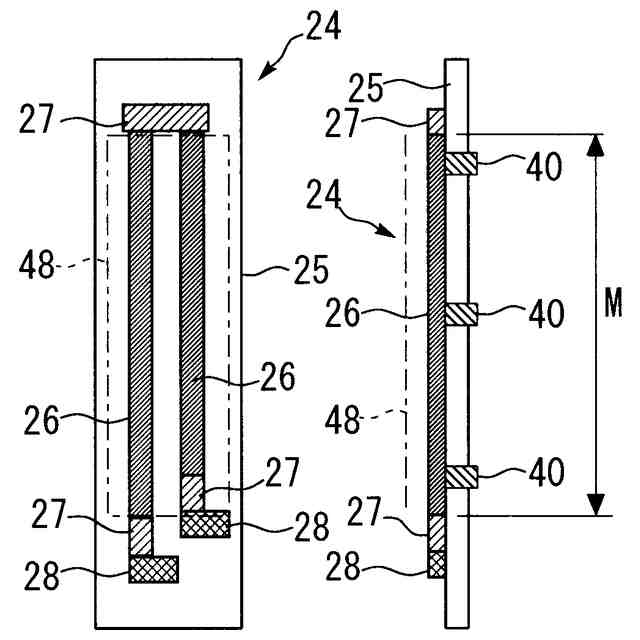

面状ヒータを幅方向に示す図である。

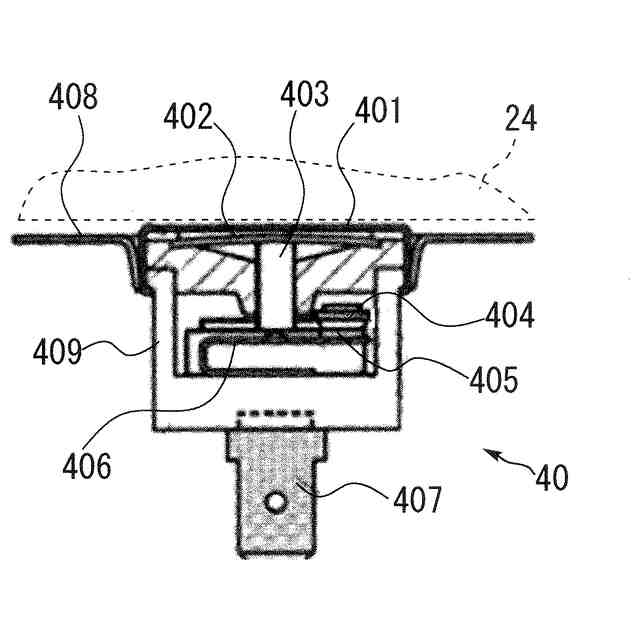

サーモスタットを示す断面図である。

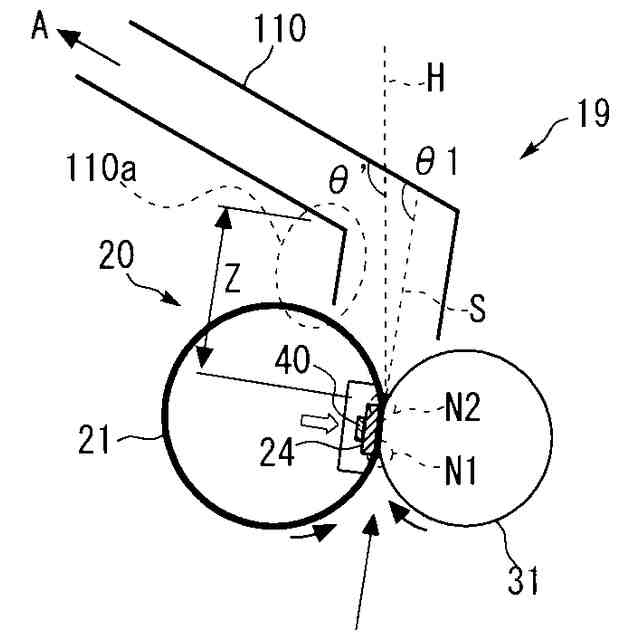

加熱搬送装置を示す拡大図である。

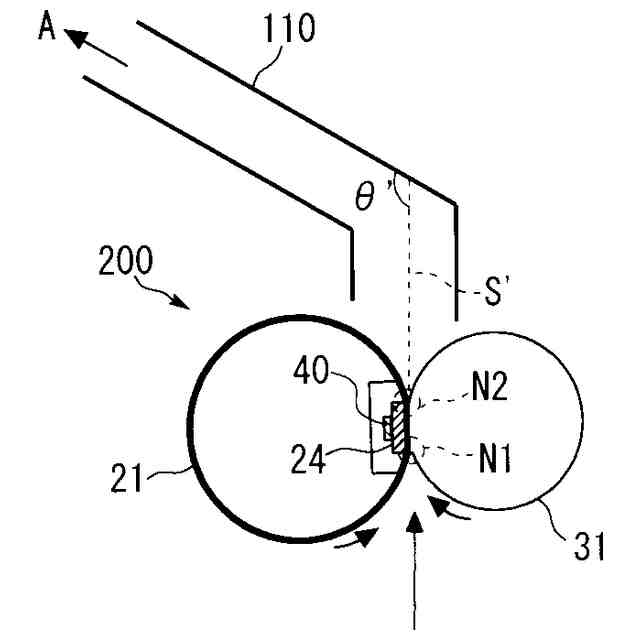

比較例としての、加熱搬送装置を示す拡大図である。

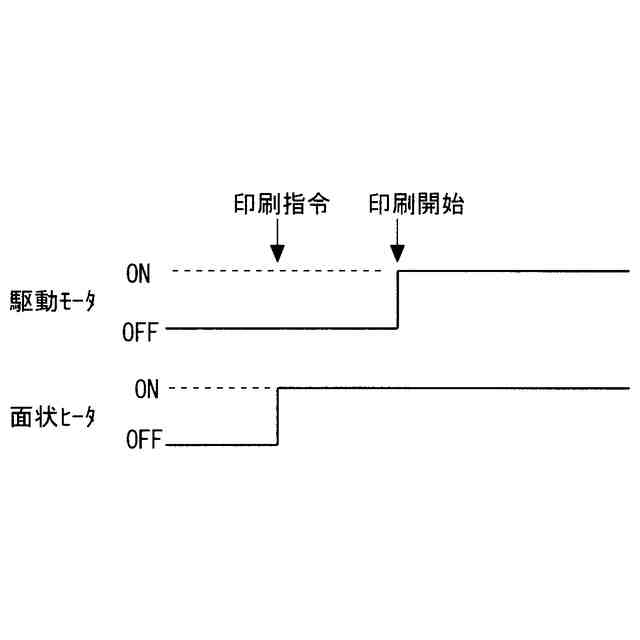

印刷開始時の定着装置の制御を示すタイミングチャートである。
画像形成装置でおこなわれる制御の一例を示すフローチャートである。
変形例１としての、定着装置を示す拡大図である。
変形例２としての、加熱搬送装置を示す拡大図である。
変形例３としての、加熱搬送装置を示す拡大図である。
変形例４としての、定着装置を示す構成図である。
変形例５としての、定着装置を示す構成図である。
【発明を実施するための形態】
【０００８】
以下、この発明を実施するための形態について、図面を参照して詳細に説明する。なお、各図中、同一又は相当する部分には同一の符号を付しており、その重複説明は適宜に簡略化ないし省略する。
【０００９】
まず、図１にて、画像形成装置１における全体の構成・動作について説明する。
図１に示すように、本実施の形態における画像形成装置１は、タンデム型カラープリンタである。画像形成装置本体１の上方にあるボトル収容部１０１には、各色（イエロー、マゼンタ、シアン、ブラック）に対応した４つのトナーボトル１０２Ｙ、１０２Ｍ、１０２Ｃ、１０２Ｋが着脱可能（交換可能）に設置されている。
ボトル収容部１０１の下方には中間転写ユニット８５が配設されている。その中間転写ユニット８５の中間転写ベルト７８に対向するように、各色（イエロー、マゼンタ、シアン、ブラック）に対応した作像部４Ｙ、４Ｍ、４Ｃ、４Ｋが並設されている。
【００１０】
各作像部４Ｙ、４Ｍ、４Ｃ、４Ｋには、それぞれ、感光体ドラム５Ｙ、５Ｍ、５Ｃ、５Ｋが配設されている。また、各感光体ドラム５Ｙ、５Ｍ、５Ｃ、５Ｋの周囲には、それぞれ、帯電部７５、現像部７６、クリーニング部７７、除電部、等が配設されている。画像形成装置１は、制御部６０を備えている。制御部６０は、様々な部品を制御して、感光体ドラム５Ｙ、５Ｍ、５Ｃ、５Ｋの表面で、作像プロセス（帯電工程、露光工程、現像工程、転写工程、クリーニング工程）を実行して、がおこなわれて、各感光体ドラム５Ｙ、５Ｍ、５Ｃ、５Ｋの表面に各色の画像を形成する。
（【００１１】以降は省略されています）
