公開番号2025169692
公報種別公開特許公報(A)
公開日2025-11-14
出願番号2024074663
出願日2024-05-02
発明の名称シート収容装置、シート給送装置及び画像形成装置
出願人株式会社リコー
代理人個人
主分類B65H 1/24 20060101AFI20251107BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】規制部材の位置変化に連動して底板部材を給送部材に向けて付勢する付勢力を切り替える構成の小型化を図る。
【解決手段】底板部材110上のシートを給送する給送部材41に向けて底板部材を付勢する主付勢手段111と、給送部材に向けて底板部材を付勢する補助付勢手段121と、底板部材上のシートのシート幅方向位置を規制するシート幅方向位置規制部材104と、を有するシート収容装置100であって、補助付勢手段の付勢部と底板部材の被付勢部との間に配置され、補助付勢手段が底板部材を付勢する際に付勢部と被付勢部との間に挟み込まれる挟込部材122と、規制部材の位置変化に連動して、付勢部が挟込部材を介して被付勢部を付勢可能な付勢可能状態と付勢部が挟込部材を介して被付勢部を付勢する付勢力を付勢可能状態よりも抑制する付勢抑制状態とに、挟込部材の状態を切り替える切替手段123とを有する。
【選択図】図5
特許請求の範囲【請求項１】
シートが積載される底板部材と、
前記底板部材に積載されたシートを給送する給送部材に向けて前記底板部材を付勢する主付勢手段と、
前記給送部材に向けて前記底板部材を付勢する補助付勢手段と、
前記底板部材に積載されたシートのシート給送方向に対して直交するシート幅方向の位置を規制するシート幅方向位置規制部材、及び、前記底板部材に積載されたシートのシート給送方向の位置を規制するシート給送方向位置規制部材のうちの少なくとも一方の規制部材と、を有するシート収容装置であって、
前記補助付勢手段の付勢部と該付勢部によって付勢される前記底板部材の被付勢部との間に配置され、前記補助付勢手段が前記給送部材に向けて前記底板部材を付勢する際に前記付勢部と前記被付勢部との間に挟み込まれる挟込部材と、
前記規制部材の位置変化に連動して、前記付勢部が前記挟込部材を介して前記被付勢部を付勢可能な付勢可能状態と前記付勢部が前記挟込部材を介して前記被付勢部を付勢する付勢力を前記付勢可能状態よりも抑制する付勢抑制状態とに、前記挟込部材の状態を切り替える切替手段とを有することを特徴とするシート収容装置。
続きを表示（約 1,400 文字）【請求項２】
請求項１に記載のシート収容装置において、
前記挟込部材は、前記補助付勢手段の付勢部の付勢方向へ変位が可能な構成であり、
前記切替手段は、前記挟込部材を上記変位が可能な状態にすることで前記付勢可能状態に切り替えるとともに、前記挟込部材の上記変位が抑制された状態にすることで前記付勢抑制状態に切り替えることを特徴とするシート収容装置。
【請求項３】
請求項２に記載のシート収容装置において、
前記切替手段は、前記挟込部材に接触することで該挟込部材の上記変位を抑制する変位抑制部材を備えるとともに、該変位抑制部材が前記挟込部材の上記変位を抑制する抑制位置と、該変位抑制部材が前記挟込部材の上記変位を抑制しない非抑制位置とに、該変位抑制部材を前記規制部材の位置変化に連動して移動させる移動機構を備えることを特徴とするシート収容装置。
【請求項４】
請求項２に記載のシート収容装置において、
前記切替手段は、前記挟込部材に接触することで該挟込部材の上記変位を抑制する変位抑制部材を備え、
前記変位抑制部材は前記規制部材と一体的に移動することを特徴とするシート収容装置。
【請求項５】
請求項３に記載のシート収容装置において、
前記移動機構は、前記規制部材の位置変化に連動して移動する第一ギヤ部材と、該第一ギヤ部材に噛み合って回転する第二ギヤ部材とを備え、該第二ギヤ部材の回転により前記変位抑制部材を前記非抑制位置と前記抑制位置とに移動させることを特徴とするシート収容装置。
【請求項６】
請求項５に記載のシート収容装置において、
前記第一ギヤ部材は、前記規制部材の位置変化に連動して直線移動し、該直線移動方向の一部の箇所のみに前記第二ギヤ部材と噛み合うギヤ部を備えており、
前記ギヤ部は、前記規制部材が特定位置を通過するときだけ前記第二ギヤ部材と噛み合う箇所に配置されていることを特徴とするシート収容装置。
【請求項７】
請求項５に記載のシート収容装置において、
前記第二ギヤ部材は、該第二ギヤ部材の回転方向における一部の箇所のみに前記変位抑制部材に設けられたギヤと噛み合うギヤ部を備えており、
前記ギヤ部は、前記規制部材が特定位置を通過するときだけ前記変位抑制部材に設けられたギヤと噛み合う箇所に配置されていることを特徴とするシート収容装置。
【請求項８】
請求項５に記載のシート収容装置において、
前記変位抑制部材は、前記第二ギヤ部材の回転によりシート給送方向に沿って直線移動することを特徴とするシート収容装置。
【請求項９】
請求項５に記載のシート収容装置において、
前記変位抑制部材は、前記第二ギヤ部材と一体回転することを特徴とするシート収容装置。
【請求項１０】
請求項４に記載のシート収容装置において、
前記切替手段が連動する規制部材は、前記底板部材に積載されたシートのシート幅方向両側の各位置を規制する２つのシート幅方向位置規制部材を含み、
前記補助付勢手段、前記挟込部材及び前記切替手段は、前記２つのシート幅方向位置規制部材のそれぞれに対応して設けられていることを特徴とするシート収容装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、シート収容装置、シート給送装置及び画像形成装置に関するものである。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
従来、シートが積載される底板部材と、前記底板部材に積載されたシートを給送する給送部材に向けて前記底板部材を付勢する主付勢手段と、前記給送部材に向けて前記底板部材を付勢する補助付勢手段と、を有するシート収容装置が知られている。
【０００３】
例えば、特許文献１には、２つの押し上げばね（主付勢手段と補助付勢手段）の付勢力で回転する押し上げレバーが押上板（底板部材）の下面を上方へ押し上げ、押上板上に積載されたシートが給送ローラ（給送部材）に接触するシート収容装置が開示されている。このシート収容装置には、押上板に積載されたシートのシート幅方向位置を規制する幅規制部材（シート幅方向位置規制部材）が設けられている。このシート収容装置では、シートサイズの大小による給送ローラとシートとの接触圧の差を小さくするために、幅規制部材の変位に連動して押上板を押し上げる付勢力を変更する構成が採用されている。
【０００４】
詳しくは、押し上げレバーの回転軸上には、前記２つの押し上げばねのそれぞれの付勢力によって回転する２つの回転レバーが設けられており、第一押し上げばねに対応する第一回動レバーは押し上げレバーの回転軸と常に一体的に回転する。一方、第二押し上げばねに対応する第二回動レバーは、押し上げレバーの回転軸と係合する係合状態と係合しない非係合状態とに切替可能な構成となっている。大サイズシートに対応する位置に幅規制部材が変位した場合、第二回動レバーは押し上げレバーの回転軸と係合状態になり、２つの押し上げばねの付勢力が２つの回動レバーを介して押し上げレバーに付与され、押上板を上方へ押し上げる。小サイズシートに対応する位置に幅規制部材が変位した場合、第二回動レバーは押し上げレバーの回転軸と非係合状態になり、第一押し上げばねの付勢力のみが第一回動レバーを介して押し上げレバーに付与され、押上板を上方へ押し上げる。
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところが、従来のシート収容装置は、底板部材に積載されたシートの位置を規制する規制部材の位置変化に連動して底板部材を給送部材に向けて付勢する付勢力を切り替える構成が大型であり、装置の大型化を招くという課題があった。
【課題を解決するための手段】
【０００６】
上述した課題を解決するために、本発明は、シートが積載される底板部材と、前記底板部材に積載されたシートを給送する給送部材に向けて前記底板部材を付勢する主付勢手段と、前記給送部材に向けて前記底板部材を付勢する補助付勢手段と、前記底板部材に積載されたシートのシート給送方向に対して直交するシート幅方向の位置を規制するシート幅方向位置規制部材、及び、前記底板部材に積載されたシートのシート給送方向の位置を規制するシート給送方向位置規制部材のうちの少なくとも一方の規制部材と、を有するシート収容装置であって、前記補助付勢手段の付勢部と該付勢部によって付勢される前記底板部材の被付勢部との間に配置され、前記補助付勢手段が前記給送部材に向けて前記底板部材を付勢する際に前記付勢部と前記被付勢部との間に挟み込まれる挟込部材と、前記規制部材の位置変化に連動して、前記付勢部が前記挟込部材を介して前記被付勢部を付勢可能な付勢可能状態と前記付勢部が前記挟込部材を介して前記被付勢部を付勢する付勢力を前記付勢可能状態よりも抑制する付勢抑制状態とに、前記挟込部材の状態を切り替える切替手段とを有することを特徴とする。
【発明の効果】
【０００７】
本発明によれば、規制部材の位置変化に連動して底板部材を給送部材に向けて付勢する付勢力を切り替える構成を備えるシート収容装置の小型化を図ることができる。
【図面の簡単な説明】
【０００８】
実施形態１に係るプリンタを示す概略模式図。
同プリンタにおける感光体とその周囲の構成を拡大して示す拡大模式図。
同プリンタにおける給紙カセットを示す斜視図。
同給紙カセットにおける底板ロック部材を示す拡大斜視図。

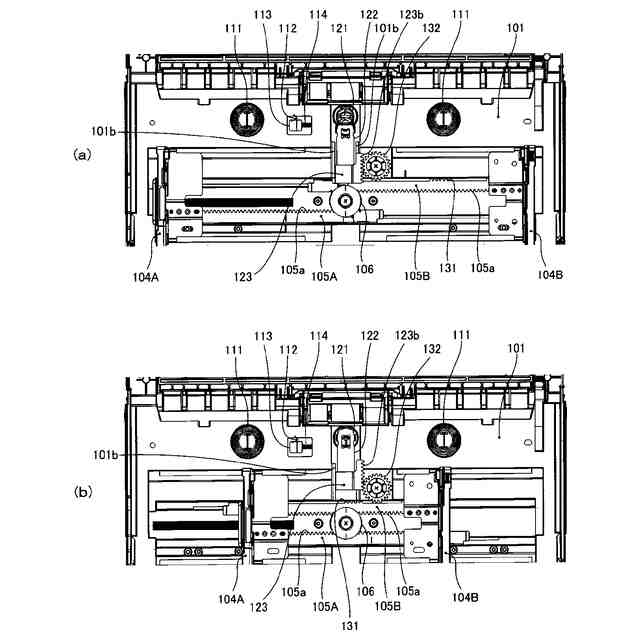

（ａ）は、加圧レバー押え部材が非抑制位置をとるときの給紙カセットの平面図。（ｂ）は、加圧レバー押え部材が抑制位置をとるときの給紙カセットの平面図。

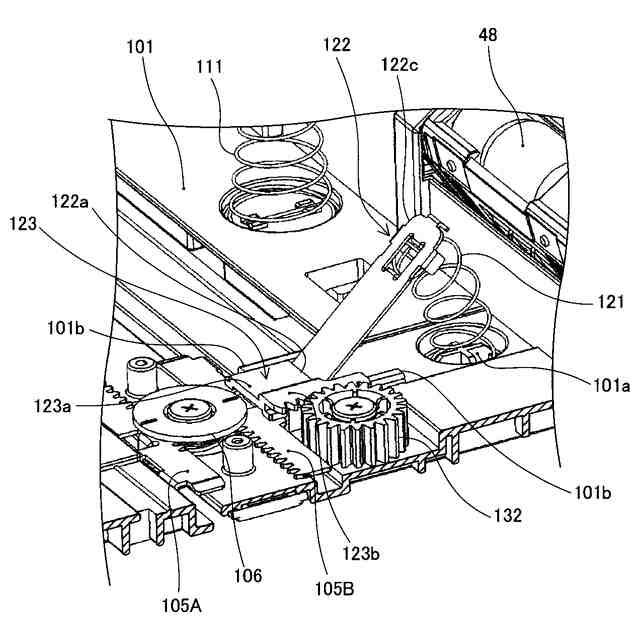

同給紙カセットにおける補助スプリング及び加圧レバーの構成を示す拡大斜視図。
補助スプリングの付勢力により加圧レバーを介して底板が押し上げている状態を示す説明図。

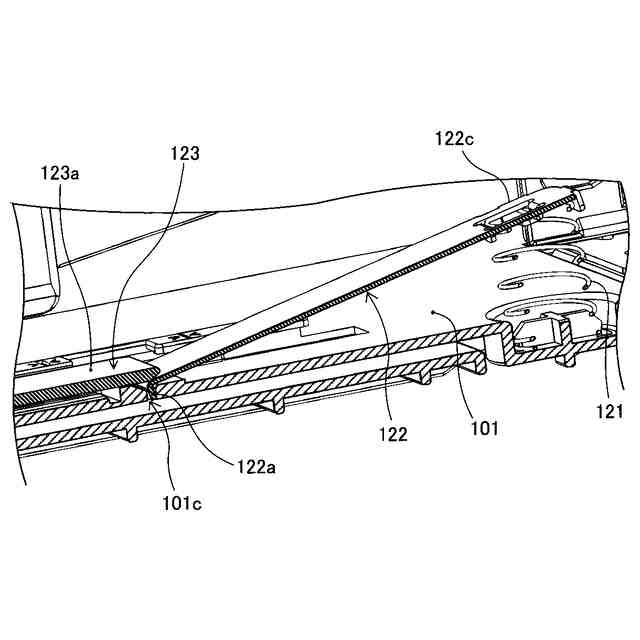

補助スプリングの付勢力により付勢される加圧レバーを示す断面図。

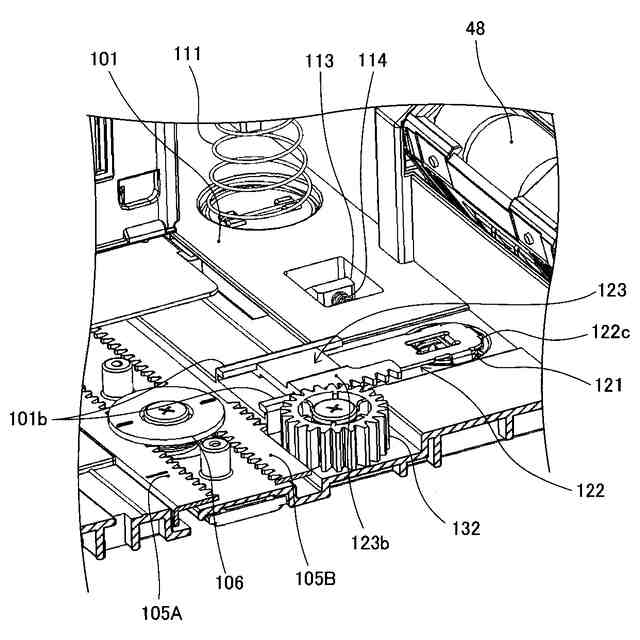

加圧レバー押え部材が抑制位置をとる状態を示す説明図。
実施形態１における切替手段の他の例を示す説明図。
変形例１における給紙カセットの平面図。
変形例２における給紙カセットを模式的に示す平面図。
実施形態２における給紙カセットを模式的に示す平面図。
実施形態２における切替手段の他の例を示す説明図。
【発明を実施するための形態】
【０００９】
〔実施形態１〕
以下、本発明を適用した画像形成装置として、電子写真方式で画像を形成する電子写真プリンタ（以下、単にプリンタという）を例に挙げた実施形態（以下、本実施形態を「実施形態１」という。）説明する。
【００１０】
まず、実施形態１に係るプリンタの基本的な構成について説明する。

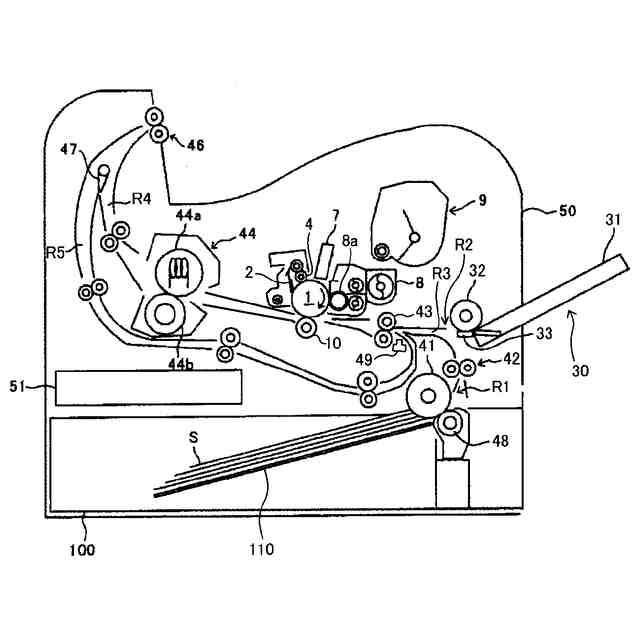

図１は、実施形態１に係るプリンタを示す概略模式図である。
同図において、本プリンタは、潜像担持体としての感光体１や、本体筐体５０に対して着脱可能に構成されたシート収容装置としての給紙カセット１００などを備えている。給紙カセット１００の内部には、複数の記録シートＳをシート束の状態で収容している。
（【００１１】以降は省略されています）
