特許ウォッチ

公開番号2025162385
公報種別公開特許公報(A)
公開日2025-10-27
出願番号2024065656
出願日2024-04-15
発明の名称読取装置、読取方法およびプログラム
出願人株式会社リコー
代理人弁理士法人酒井国際特許事務所
主分類H04N 1/48 20060101AFI20251020BHJP(電気通信技術)
要約【課題】カラーチャートを撮像することなく色の補正する読取装置、読取方法およびプログラムを提供する。
【解決手段】読取装置200は、読取対象に青色の発光波長を中心とする光と黄色の発光波長を中心とする光を照射する光源201と、各々が複数の所定の受光波長のいずれかに感度を有する複数の光電変換素子を有する撮像手段である受光部212と、を備え、前記読取対象の色がマゼンタであり、かつ、前記所定の受光波長が緑色の受光波長である場合の前記撮像手段の第1の出力を、前記読取対象の色が白であり、かつ、前記所定の受光波長が赤色の受光波長である場合の前記撮像手段の第2の出力を用いて補正する。
【選択図】図1
特許請求の範囲【請求項１】
読取対象に青色の発光波長を中心とする光と黄色の発光波長を中心とする光を照射する光源と、
各々が複数の所定の受光波長のいずれかに感度を有する複数の光電変換素子を有する撮像手段と、
を備え、
前記読取対象の色がマゼンタであり前記所定の受光波長が緑色の受光波長である場合の前記撮像手段の第１の出力を、
前記読取対象の色が白であり前記所定の受光波長が赤色の受光波長である場合の前記撮像手段の第２の出力を用いて補正する、読取装置。
続きを表示（約 1,600 文字）【請求項２】
読取対象に青色の発光波長を中心とする光と黄色の発光波長を中心とする光を照射する光源と、
各々が複数の所定の受光波長のいずれかに感度を有する複数の光電変換素子を有する撮像手段と、
前記読取対象の色がマゼンタであり前記所定の受光波長が緑色受光波長である場合の前記撮像手段の第１の出力を、
前記読取対象の色が白であり前記所定の受光波長が赤色の受光波長である場合の前記撮像手段の第２の出力と、
前記読取対象が白色であり前記所定の受光波長が緑色の受光波長である場合の前記撮像手段の第３の出力と、を用いて補正する、読取装置。
【請求項３】
前記マゼンタの濃度に応じて、前記第１の出力の補正に用いる前記第２の出力と前記第３の出力の割合を変更する、請求項２に記載の読取装置。
【請求項４】
前記撮像手段の出力を取得する読取部と、
前記読取装置の温度変化を検知する温度変化検知部と、
前記第２の出力を記憶する記憶部と、をさらに備え、
前記温度変化検知部が所定の閾値以上の温度変化を検知した場合に、前記読取部は前記第２の出力を取得し、前記記憶部は前記第２の出力を記憶し、
前記第１の出力を、前記読取部が取得した前記第２の出力、又は、前記記憶部が記憶した前記第２の出力を用いて補正する、
請求項１に記載の読取装置。
【請求項５】
前記撮像手段の出力を取得する読取部と、
前記読取装置の温度変化を検知する温度変化検知部と、
前記第２の出力及び前記第３の出力を記憶する記憶部と、をさらに備え、
前記温度変化検知部が所定の閾値以上の温度変化を検知した場合に、前記読取部は前記第２の出力及び前記第３の出力を取得し、前記記憶部は前記第２の出力及び前記第３の出力を記憶し、
前記第１の出力を、前記読取部が取得した前記第２の出力及び前記第３の出力、又は、前記記憶部が記憶した前記第２の出力及び前記第３の出力を用いて補正する、
請求項２に記載の読取装置。
【請求項６】
前記温度変化検知部は、前記読取装置の内部又は近傍に設置した温度センサの出力を用いて前記温度変化を検知する、
請求項４又は５に記載の読取装置。
【請求項７】
前記温度変化検知部は、前記光源が光を照射した時間を用いて前記温度変化を検知する、
請求項４又は５に記載の読取装置。
【請求項８】
読取対象に青色の発光波長を中心とする光と黄色の発光波長を中心とする光を照射する光源から、読取対象に光を照射させる照射ステップと、
前記読取対象からの反射光を緑色の受光波長を中心とした波長に感度を有する光電変換素子で読み取る第１読取ステップと、
前記読取対象からの反射光を赤色の受光波長を中心とした波長に感度を有する光電変換素子で読み取る第２読取ステップと、
を有し、
前記読取対象の色がマゼンタである場合の第１読取ステップの第１の出力を、読取対象が白色である場合の前記第２読取ステップの第２の出力を用いて補正する、読取方法。
【請求項９】
コンピュータを、
読取対象に青色の発光波長を中心とする光と黄色の発光波長を中心とする光を照射する光源から、読取対象に光を照射させる照射手段と、
前記読取対象からの反射光を緑色の受光波長を中心とした波長に感度を有する光電変換素子で読み取る第１読取手段と、
前記読取対象からの反射光を赤色の受光波長を中心とした波長に感度を有する光電変換素子で読み取る第２読取手段と、
として機能させるものであって、
前記読取対象の色がマゼンタである場合の第１読取手段の第１の出力を、読取対象が白色である場合の前記第２読取手段の第２の出力を用いて補正する、プログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、読取装置、読取方法およびプログラムに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来、密着イメージセンサを用いた画像読取装置において、光源の波長変動などに起因する色バラツキに対して補正を行う技術が知られている。
【０００３】
特許文献１には、複数の光電変換素子から出力される画像信号のレベルを調整するレベル補正手段と、撮像手段でカラーチャートを撮像したときに前記レベル補正手段から出力される画像信号に対し、当該カラーチャートの特性のバラツキに対する補正を行なうカラーチャート特性補正手段を用いることが開示されている。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来の技術によれば、カラーチャートを撮像しなければ色バラツキを補正することができないという課題があった。
【０００５】
本発明は、上記に鑑みてなされたものであって、カラーチャートを撮像することなく色の補正を可能とすることを目的とする。
【課題を解決するための手段】
【０００６】
上述した課題を解決し、目的を達成するために、本発明は、読取対象に青色の発光波長を中心とする光と黄色の発光波長を中心とする光を照射する光源と、各々が複数の所定の受光波長のいずれかに感度を有する複数の光電変換素子を有する撮像手段と、を備え、前記読取対象の色がマゼンタであり前記所定の受光波長が緑色の受光波長である場合の前記撮像手段の第１の出力を、前記読取対象の色が白であり前記所定の受光波長が赤色の受光波長である場合の前記撮像手段の第２の出力を用いて補正する。
【発明の効果】
【０００７】
本発明によれば、カラーチャートを撮像することなく色を補正することができる、という効果を奏する。
【図面の簡単な説明】
【０００８】
図１は、第１の実施の形態に係る読取装置のハードウェア構成の一例を示す図である。
図２は、読取装置が記録紙の画像を読み取る様子を示す斜視図である。

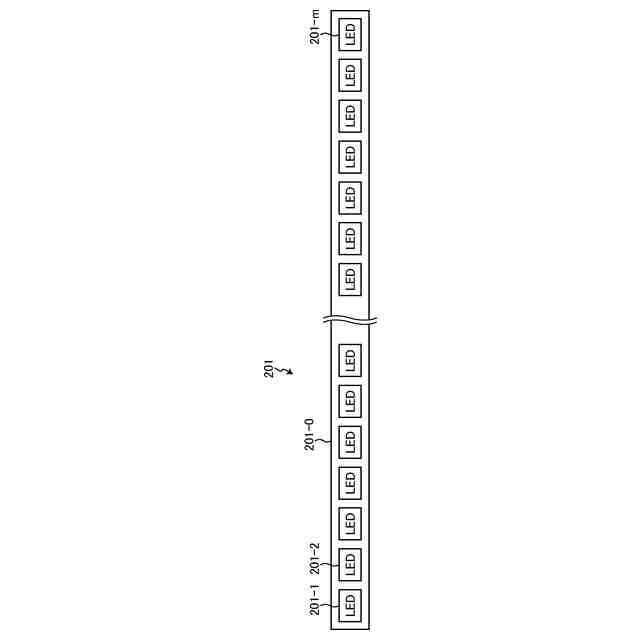

図３は、読取装置に用いるＬＥＤアレイの概略構成図である。

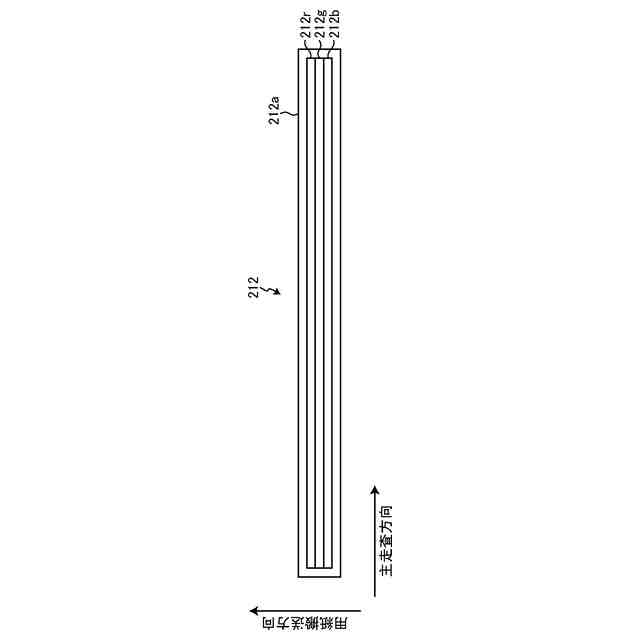

図４は、読取装置に用いる受光部の概略構成図である。

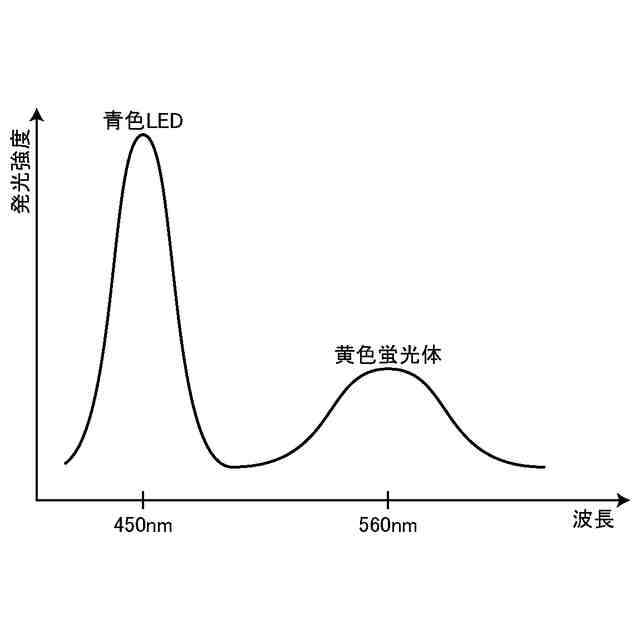

図５は、白色ＬＥＤの分光分布の一例を示す図である。
図６は、白色ＬＥＤの劣化前後の分光分布の一例を示す図である。
図７は、第１の色がマゼンタである場合の、緑色読取値の出力分布の一例を示す図である。
図８は、赤色フィルタの波長毎のフィルタ特性を示す図である。
図９は、白色ＬＥＤの各状態における各色の読取値をまとめた表である。
図１０は、第１の実施の形態に係る補正処理の機能ブロック図の一例を示す図である。
図１１は、第１の実施の形態に係る補正処理の手順を示すフローチャートである。
図１２は、第１の色の濃度の違いによる波長分布の違いを示す図である。
図１３は、第２の実施の形態に係る補正処理の機能ブロック図の一例を示す図である。
図１４は、第２の実施の形態に係る補正処理の手順を示すフローチャートである。
図１５は、補正処理に用いる加重平均の重みと濃度の関係を示す図である。
図１６は、第３の実施の形態に係る補正処理の機能ブロック図の一例を示す図である。
図１７は、第３の実施の形態に係る補正処理の手順を示すフローチャートである。
図１８は、第４の実施の形態に係る階調補正装置を搭載したプリンタの概略構成図である。
図１９は、対向部材とその周辺の拡大図である。
図２０は、基準面部材の一例を具体的に説明するための斜視図である。
図２１は、階調補正用の帯状パターンの一例を示す図である。
図２２は、第４の実施の形態に係る階調補正処理の機能ブロック図の一例を示す図である。
図２３は、マゼンタの読取値の補正処理の手順を示すフローチャートである。
【発明を実施するための形態】
【０００９】
以下に添付図面を参照して、読取装置、読取方法およびプログラムの実施の形態を詳細に説明する。
【００１０】
（第１の実施の形態）

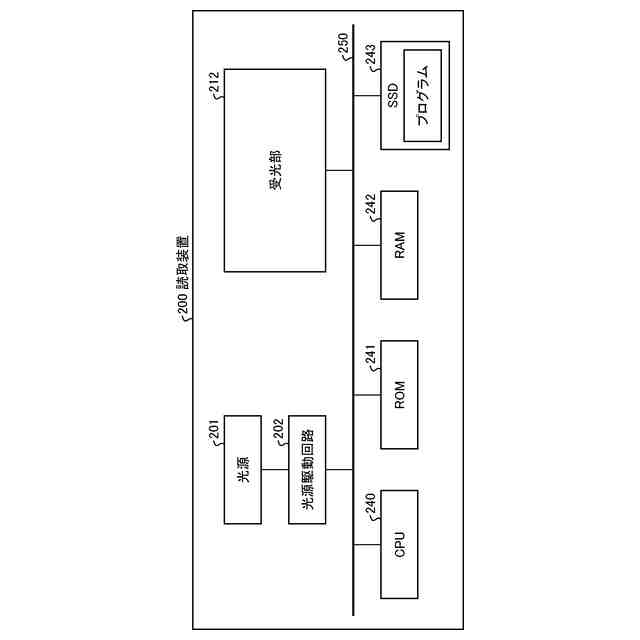

図１は、第１の実施の形態に係る読取装置のハードウェア構成の一例を示す図である。本実施形態の読取装置２００は、光源２０１、光源駆動回路２０２、受光部２１２、ＣＰＵ（Central Processing Unit）２４０、ＲＯＭ（Read Only Memory）２４１、ＲＡＭ（Random Access Memory）２４２、およびＳＳＤ（Solid State Drive）２４３を有している。光源駆動回路２０２、受光部２１２、ＣＰＵ２４０、ＲＯＭ２４１、ＲＡＭ２４２、およびＳＳＤ２４３は、システムバス２５０を介して相互に電気的に接続されている。
（【００１１】以降は省略されています）
