特許ウォッチ

公開番号2025164518
公報種別公開特許公報(A)
公開日2025-10-30
出願番号2024068537
出願日2024-04-19
発明の名称スイッチシステム
出願人個人
代理人個人
主分類H04B 1/38 20150101AFI20251023BHJP(電気通信技術)
要約【課題】配線の通電状態を複数の場所から容易に切り替えることができるスイッチシステム及びこれに用いられる送受信装置を提供する。

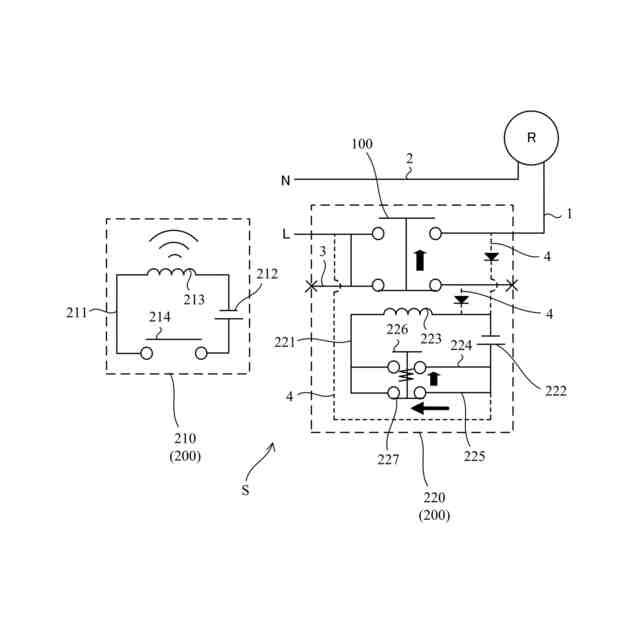

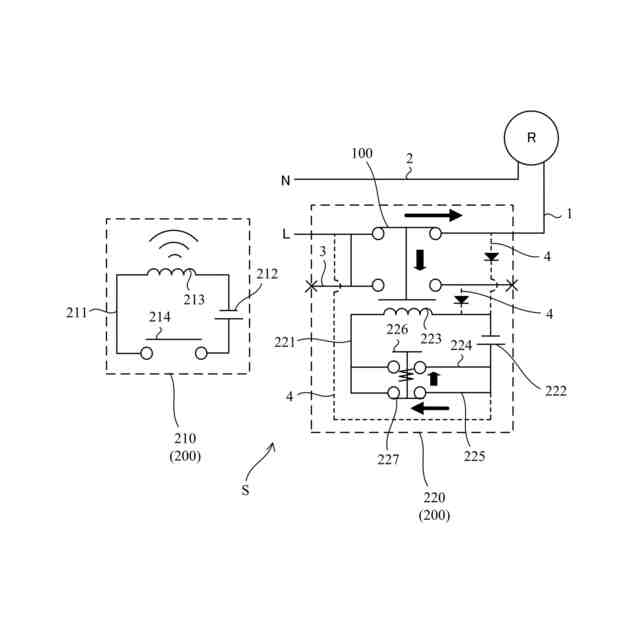

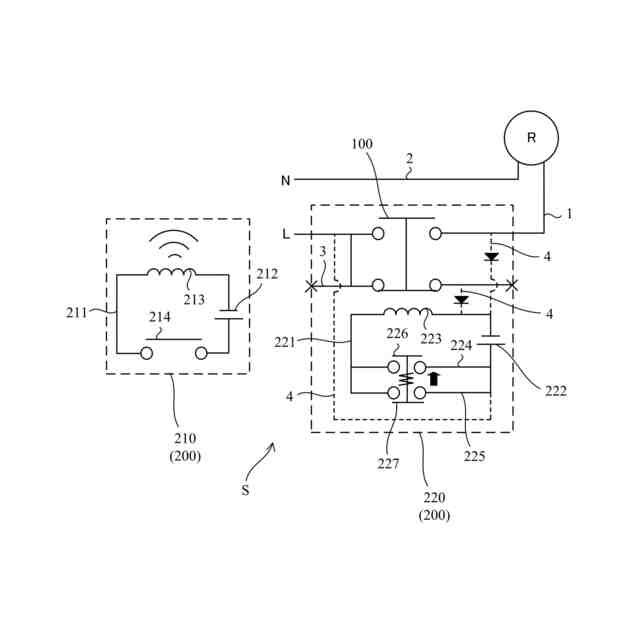

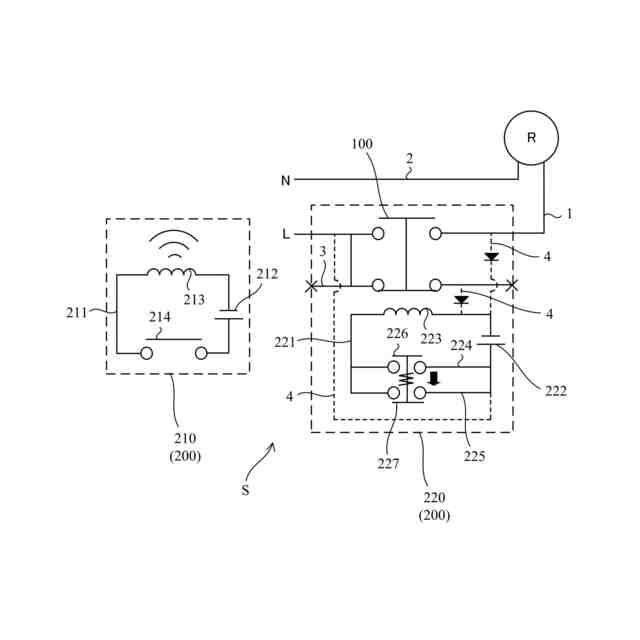

【解決手段】スイッチ100は、配線1に対してオン状態とオフ状態との間で変位可能である。送受信装置200は、スイッチ100を変位させる。送受信装置200は、送信機210と、受信機220とを含む。送信機210は、ユーザによる操作に基づいて電波を送信する。受信機220は、送信機210から受信する電波に基づいてスイッチ100をオン状態とオフ状態との間で変位させる。

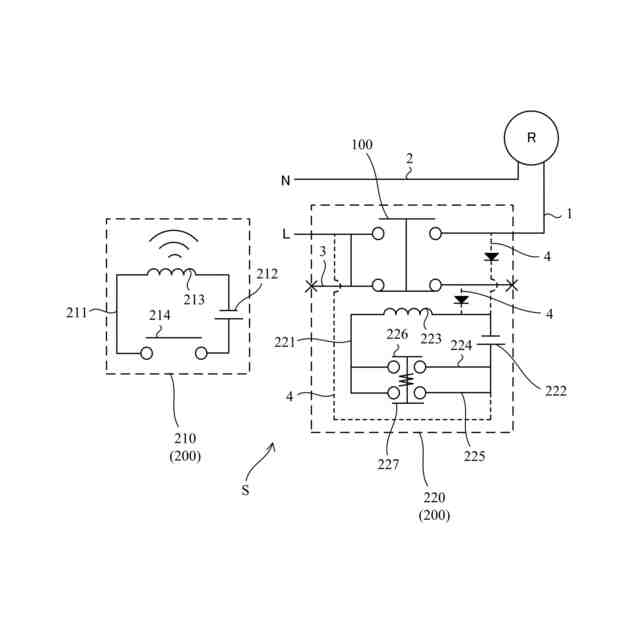

【選択図】図1
特許請求の範囲【請求項１】
配線の通電状態を切り替えるためのスイッチシステムであって、
前記配線に対してオン状態とオフ状態との間で変位可能な物理スイッチと、
前記物理スイッチを変位させる送受信装置とを備え、
前記送受信装置は、
ユーザによる操作に基づいて電波を送信する送信機と、
前記送信機から受信する電波に基づいて前記物理スイッチをオン状態とオフ状態との間で変位させる受信機とを含む、スイッチシステム。
続きを表示（約 890 文字）【請求項２】
前記受信機は、前記送信機から受信する電波に基づいて通電し、電磁力により前記物理スイッチをオン状態とオフ状態との間で変位させる第１回路を有する、請求項１に記載のスイッチシステム。
【請求項３】
前記受信機は、ユーザによる操作に基づいて前記物理スイッチをオン状態とオフ状態との間で変位させる操作部を有する、請求項１に記載のスイッチシステム。
【請求項４】
前記受信機は、前記操作部に対する操作に基づいて通電し、電磁力により前記物理スイッチをオン状態とオフ状態との間で変位させる第２回路を有する、請求項３に記載のスイッチシステム。
【請求項５】
前記物理スイッチは、ユーザによる操作に基づいて当該物理スイッチをオン状態とオフ状態との間で変位させる操作部を有する、請求項１に記載のスイッチシステム。
【請求項６】
前記受信機は、前記配線からの電力供給により充電される蓄電池を有する、請求項１に記載のスイッチシステム。
【請求項７】
前記物理スイッチが前記配線に対してオフ状態のときに、当該物理スイッチによりオン状態となる分岐用回路をさらに備える、請求項１に記載のスイッチシステム。
【請求項８】
配線の通電状態を切り替えるためのスイッチシステムであって、
前記配線に対してオン状態とオフ状態との間で切替可能な主回路と、
ユーザによる操作に基づいて電波を送信する送信機とを備え、
前記主回路は、前記送信機から受信する電波に基づいて当該主回路をオン状態とオフ状態との間で切り替える受信機を含む、スイッチシステム。
【請求項９】
前記主回路をオン状態とオフ状態との間で切り替える副回路をさらに備える、請求項８に記載のスイッチシステム。
【請求項１０】
前記主回路が前記配線に対してオフ状態のときに、当該主回路によりオン状態となる分岐用回路をさらに備える、請求項９に記載のスイッチシステム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、配線の通電状態を切り替えるためのスイッチシステム及びこれに用いられる送受信機に関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
例えば住宅の玄関などに設置される電球に対する通電状態を切り替えるために、スイッチシステムが用いられる。具体的には、玄関に設置された物理スイッチをユーザが操作することにより、電球に対する通電状態をオン状態とオフ状態との間で切り替えることができる。この種のスイッチシステムには、一般的には２路スイッチが用いられ、物理スイッチの切替操作に基づいて、電球に対する通電状態がオン状態又はオフ状態に交互に切り替わるようになっている。
【０００３】
上記のようなスイッチシステムにおいて、例えば玄関だけでなく廊下などの別の場所から玄関の電球に対する通電状態を切り替えたい場合には、当該別の場所に物理スイッチが増設される。このとき、２路スイッチを３路スイッチに交換し、さらに別の３路スイッチを追加する作業が必要となる（例えば、下記特許文献１参照）。また、さらに別の場所に物理スイッチを増設し、合計３か所から玄関の電球に対する通電状態を切り替えたい場合には、２つの３路スイッチの間に４路スイッチを追加する作業が必要となる。
【先行技術文献】
【特許文献】
【０００４】
特開２００７－２２７３４６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記のように、玄関の電球に対する通電状態を複数の場所から切り替えたい場合には、３路スイッチ又は４路スイッチを追加することで対応することができる。しかしながら、物理スイッチの増設に伴い、配線を増やす必要があるため、部品代が高くなるという問題がある。また、天井又は壁面などの入り組んだ場所に配線を増やす場合には、増設工事が難しくなるため、工事費も高くなるという問題がある。このような問題は、玄関の電球に限らず、各種の負荷が接続された配線の通電状態を切り替えるスイッチシステムにおいて生じ得る問題である。
【０００６】
本発明は、上記実情に鑑みてなされたものであり、配線の通電状態を複数の場所から容易に切り替えることができるスイッチシステム及びこれに用いられる送受信装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
（１）本発明に係るスイッチシステムは、配線の通電状態を切り替えるためのスイッチシステムであって、物理スイッチと、送受信装置とを備える。前記物理スイッチは、前記配線に対してオン状態とオフ状態との間で変位可能である。前記送受信装置は、前記物理スイッチを変位させる。前記送受信装置は、送信機と、受信機とを含む。前記送信機は、ユーザによる操作に基づいて電波を送信する。前記受信機は、前記送信機から受信する電波に基づいて前記物理スイッチをオン状態とオフ状態との間で変位させる。
【０００８】
このような構成によれば、送信機に対するユーザの操作により、受信機を介して物理スイッチを変位させ、配線の通電状態をオン状態とオフ状態との間で切り替えることができる。したがって、複数の送信機を使用すれば、ユーザが各送信機を操作して電波を送信することにより、配線の通電状態を複数の場所から容易に切り替えることができる。
【０００９】
（２）前記受信機は、前記送信機から受信する電波に基づいて通電し、電磁力により前記物理スイッチをオン状態とオフ状態との間で変位させる第１回路を有していてもよい。
【００１０】
このような構成によれば、送信機に対するユーザの操作により、受信機を介して電磁力により物理スイッチを変位させ、配線の通電状態をオン状態とオフ状態との間で切り替えることができる。
（【００１１】以降は省略されています）
