公開番号2025153515
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024056034
出願日2024-03-29
発明の名称無線システム
出願人サクサ株式会社
代理人個人
主分類H04B 7/06 20060101AFI20251002BHJP(電気通信技術)
要約【課題】無線通信を行う2つの無線機の双方で同等の電波状況が得られる、送信ビームの最適な放射方向を特定する。
【解決手段】無線機X,Yの双方で、受信側となる無線機Y,Xに向けて、複数の送信ビームを互いに異なる放射角度で順に放射して、受信側となる無線機Y,Xから順に放射された送信ビームごとに電波強度を検出する試験放射を実行し、無線機X,Yの双方で検出した電波強度の最大値Exmax,Eymaxをそれぞれ求めて、その差分ΔEを差分しきい値Ethと比較することにより、無線機X,Yの双方における電波強度の違いを判定する。
【選択図】図1
特許請求の範囲【請求項１】
無線信号を送受信することにより無線通信を行うように構成された、第１および第２の無線機を備え、
前記第１の無線機は、
前記第２の無線機に向けて送信ビームＢｘを互いに異なる放射角度Θｘで順に試験放射し、前記第２の無線機から順に試験放射された送信ビームＢｙに応じて、これら送信ビームＢｙの電波強度Ｅｙを順に検出するように構成された第１の制御回路を備え、
前記第２の無線機は、
前記第１の無線機から順に試験放射された前記送信ビームＢｘに応じて、これら送信ビームＢｘの電波強度Ｅｘを順に検出し、前記第１の無線機に向けて前記送信ビームＢｙを互いに異なる放射角度Θｙで順に試験放射するように構成された第２の制御回路を備え、
前記第１の制御回路は、
前記電波強度Ｅｘの最大値Ｅｘｍａｘと前記電波強度Ｅｙの最大値Ｅｙｍａｘとの差分ΔＥを、所定の差分しきい値Ｅｔｈと比較し、前記差分ΔＥが前記差分しきい値Ｅｔｈ以下となった場合、前記最大値Ｅｘｍａｘが得られた放射角度Θｘｍａｘを前記第１の無線機から前記第２の無線機に向けて放射する送信ビームの最適放射方向として特定するとともに、
前記最大値Ｅｙｍａｘが得られた放射角度Θｙｍａｘを前記第２の無線機から前記第１の無線機に向けて放射する送信ビームの最適放射方向として特定するように構成されている
ことを特徴とする無線システム。
続きを表示（約 270 文字）【請求項２】
請求項１に記載の無線システムにおいて、
前記第１の制御回路は、
前記差分ΔＥが前記差分しきい値Ｅｔｈより大きい場合、前記差分ΔＥが前記差分しきい値Ｅｔｈ以下となるまで、調整後の新たな放射角度Θｘで前記送信ビームＢｘを順に試験放射して得られた新たな電波強度Ｅｘの最大値Ｅｘｍａｘと、調整後の新たな放射角度Θｙで前記送信ビームＢｙを順に試験放射して得られた新たな電波強度Ｅｙの最大値Ｅｙｍａｘとの差分ΔＥを、前記差分しきい値Ｅｔｈと繰り返し比較するように構成されている
ことを特徴とする無線システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、無線通信を行う２つの無線機の双方でそれぞれ適切な送信ビームの放射方向を特定する無線通信技術に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
近年、複数のアンテナ素子を用いたビームフォーミングにより送信ビームの方向や形状を制御することにより、高い利得で２つの無線機間で無線通信を行う無線システムが利用されている。従来、このような無線システムにおいて、例えば特許文献１には、２つの無線機の双方で予め離散的に設定した複数の異なる角度方向へ送信ビームを順に放射し、双方でこれら送信ビームごとに検出した電波強度に基づいて、最も高い電波強度が得られた方向を、無線機間の無線通信に用いる送信ビームの放射方向として選択する技術が提案されている。
【先行技術文献】
【特許文献】
【０００３】
特許第６８７３１６１号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、このような従来技術では、予め離散的に設定した複数の異なる角度方向のうちから、単に、最も高い電波強度が得られた方向を、無線機間の無線通信に用いる送信ビームの放射方向として選択しているため、ビーム中心と受信側の無線機との距離が、双方で異なる状況が発生する。したがって、この距離の違いにより電波強度の差分すなわち受信感度に差分が生じ、結果として電波状況の違いにより通信効率や通信品質が低下するという問題点があった。
【０００５】
本発明はこのような課題を解決するためのものであり、無線通信を行う２つの無線機の双方で同等の電波状況が得られる、送信ビームの最適な放射方向を特定することができる無線通信技術を提供することを目的としている。
【課題を解決するための手段】
【０００６】
このような目的を達成するために、本発明にかかる無線システムは、無線信号を送受信することにより無線通信を行うように構成された、第１および第２の無線機を備え、前記第１の無線機は、前記第２の無線機に向けて送信ビームＢｘを互いに異なる放射角度Θｘで順に試験放射し、前記第２の無線機から順に試験放射された送信ビームＢｙに応じて、これら送信ビームＢｙの電波強度Ｅｙを順に検出するように構成された第１の制御回路を備え、前記第２の無線機は、前記第１の無線機から順に試験放射された前記送信ビームＢｘに応じて、これら送信ビームＢｘの電波強度Ｅｘを順に検出し、前記第１の無線機に向けて前記送信ビームＢｙを互いに異なる放射角度Θｙで順に試験放射するように構成された第２の制御回路を備え、前記第１の制御回路は、前記電波強度Ｅｘの最大値Ｅｘｍａｘと前記電波強度Ｅｙの最大値Ｅｙｍａｘとの差分ΔＥを、所定の差分しきい値Ｅｔｈと比較し、前記差分ΔＥが前記差分しきい値Ｅｔｈ以下となった場合、前記最大値Ｅｘｍａｘが得られた放射角度Θｘｍａｘを前記第１の無線機から前記第２の無線機に向けて放射する送信ビームの最適放射方向として特定するとともに、前記最大値Ｅｙｍａｘが得られた放射角度Θｙｍａｘを前記第２の無線機から前記第１の無線機に向けて放射する送信ビームの最適放射方向として特定するように構成されている。
【０００７】
本発明にかかる上記無線システムの一構成例は、前記第１の制御回路が、前記差分ΔＥが前記差分しきい値Ｅｔｈより大きい場合、前記差分ΔＥが前記差分しきい値Ｅｔｈ以下となるまで、微調整後の新たな放射角度Θｘで前記送信ビームＢｘを順に試験放射して得られた新たな電波強度Ｅｘの最大値Ｅｘｍａｘと、微調整後の新たな放射角度Θｙで前記送信ビームＢｙを順に試験放射して得られた新たな電波強度Ｅｙの最大値Ｅｙｍａｘとの差分ΔＥを、前記差分しきい値Ｅｔｈと繰り返し比較するように構成されている。
【発明の効果】
【０００８】
本発明によれば、無線通信を行う２つの無線機の双方で同等の電波状況が得られる、送信ビームの最適な放射方向を特定することができる。
【図面の簡単な説明】
【０００９】
図１は、本実施の形態にかかる無線システムの構成を示すブロック図である。
図２は、本実施の形態にかかる無線システムの動作を示すシーケンス図である。
図３は、本実施の形態にかかる無線システムの動作を示すシーケンス図（続き）である。

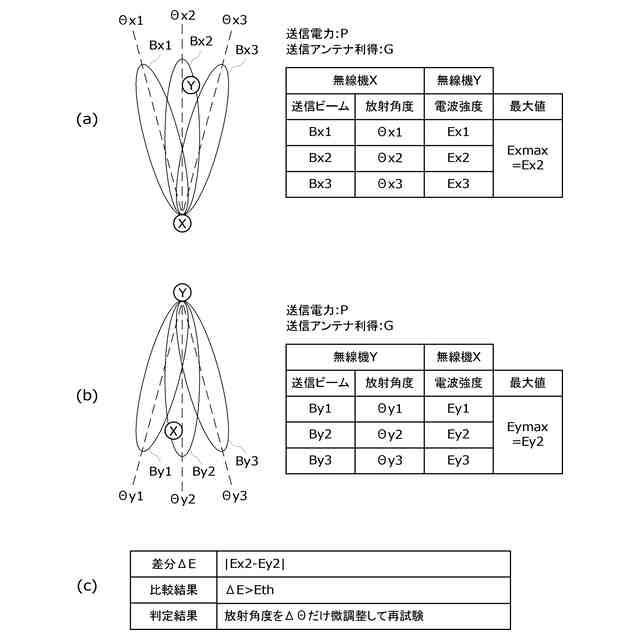

図４は、無線システムの動作例を示す説明図である。
図５は、無線システムの他の動作例を示す説明図である。
【発明を実施するための形態】
【００１０】
次に、本発明の実施の形態について図面を参照して説明する。
［無線システム］
まず、図のブロック図を参照して、本実施の形態にかかる無線システム１について説明する。
この無線システム１は、２つの無線機Ｘ，Ｙを備え、これら無線機Ｘ，Ｙが複数のアンテナ素子を用いたビームフォーミングにより送信ビームの方向や形状を制御することにより、高い利得により無線機Ｘ，Ｙ間で無線通信を行うように構成されている。無線機Ｘ，Ｙは、無線通信を行う２つの装置であり、例えば無線機Ｘが基地局や親局などの一般的な無線通信装置で、無線機Ｙが移動体や子機であってもよい。また、無線機Ｘ，Ｙは、ＷｉＦｉの中継器や無線ルータであってもよい。
（【００１１】以降は省略されています）
