公開番号2025153476
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024055976
出願日2024-03-29
発明の名称開き角度規制構造
出願人サクサ株式会社
代理人個人
主分類H05K 5/02 20060101AFI20251002BHJP(他に分類されない電気技術)
要約【課題】既に開閉する構造が形成されているケースユニットの開き角度を規制することが可能な開き角度規制構造を提供する。
【解決手段】電子機器の内部に設けられた開閉式のケースユニット11の開き角度を規制する開き角度規制部材22を備える。ケースユニット11は、内部に電子部品を収納し、壁と平行になる第1のケース16と、第1のケース16の下端部に開閉軸17を介して開閉自在に取り付けられた第2のケース18とを有する。開き角度規制部材22は、第2のケース18が開く際の第2のケース18の移動経路を遮り、開いた第2のケース18が当接する少なくとも一つの当接部24を有している。当接部24は、開閉軸17の軸線方向において第2のケース18より小さい。
【選択図】図3
特許請求の範囲【請求項１】
壁に取り付けられる電子機器の内部に開閉式のケースユニットとともに設けられ、前記ケースユニットの開き角度を規制する開き角度規制部材を備えた開き角度規制構造であって、
前記ケースユニットは、内部に電子部品を収納するものであって、前記壁と平行になる状態で上下方向に延びる第１のケースと、前記第１のケースの下端部に水平な開閉軸を介して水平方向に開閉自在に取り付けられた第２のケースとを有し、
前記開き角度規制部材は、前記第２のケースが開く際の前記第２のケースの移動経路を遮るように配置されているとともに、前記第２のケースが予め定めた開き角度に達した状態で前記第２のケースが当接する少なくとも一つの当接部を有し、
前記当接部は、前記開閉軸の軸線方向において前記第２のケースより小さく形成されていることを特徴とする開き角度規制構造。
続きを表示（約 370 文字）【請求項２】
請求項１に記載した開き角度規制構造において、
前記開き角度規制部材は、前記第１のケースの下方近傍で前記開閉軸の軸線方向に延びるとともに上下方向に延びる基部を有し、
前記当接部は、上下方向および前記壁に垂直な方向に延びる板状に形成されて前記基部に凸設され、
前記基部における前記当接部と隣合う部分には、上方に向かうにしたがって次第に前記壁に近付くように傾斜する傾斜面が形成されていることを特徴とする開き角度規制構造。
【請求項３】
請求項１または請求項２に記載した開き角度規制構造において、
前記予め定めた開き角度は、開いた状態にある前記第２のケースの上に載置された前記電子部品が滑り落ちることなく前記第２のケースの上に保持される角度であることを特徴とする開き角度規制構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、一方のケースに対して他方のケースが開閉自在に形成されたケースの近傍に配置され、他方のケースの開き角度を規制する開き角度規制構造に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
一方のケースが他方のケースに対して開閉する構造としては、例えば、特許文献１に記載された開閉構造が知られている。この特許文献１に開示された開閉構造は、枢軸が一端部に設けられたロアケースと、枢軸が挿入される軸受孔が設けられたアッパーケースとを備えている。枢軸がアッパケースの軸受孔に挿入されることにより、アッパーケースがロアケースに開閉自在に支持される。一方、ロアケースには弾性片が設けられ、アッパーケースには弾性片が係合する保持体が設けられている。
この開閉構造は、ロアケースの弾性片とアッパケースの保持体が係合することにより、アッパーケースが９０°以上の開き角度で開くことを規制し、開き過ぎることによる破損も防止する。
【先行技術文献】
【特許文献】
【０００３】
特許第４６２６３２５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述したように従来の開閉構造においては、ある角度以上に開いて破損することを防止するために、開き角度を規制する構造がケースの内部に形成されていることが多い。
しかしながら、この開閉構造は、ケースの構造自体に組み込んだり一体で形成することが多く、既に開閉する構造が形成されているケースユニットとして市販されているものに対しては、組み込むことは難しかった。
【０００５】
本発明の目的は、既に開閉する構造が形成されているケースユニットの開き角度を規制することが可能な開き角度規制構造を提供することである。
【課題を解決するための手段】
【０００６】
この目的を達成するために本発明に係る開き角度規制構造は、壁に取り付けられる電子機器の内部に開閉式のケースユニットとともに設けられ、前記ケースユニットの開き角度を規制する開き角度規制部材を備えた開き角度規制構造であって、前記ケースユニットは、内部に電子部品を収納するものであって、前記壁と平行になる状態で上下方向に延びる第１のケースと、前記第１のケースの下端部に水平な開閉軸を介して水平方向に開閉自在に取り付けられた第２のケースとを有し、前記開き角度規制部材は、前記第２のケースが開く際の前記第２のケースの移動経路を遮るように配置されているとともに、前記第２のケースが予め定めた開き角度に達した状態で前記第２のケースが当接する少なくとも一つの当接部を有し、前記当接部は、前記開閉軸の軸線方向において前記第２のケースより小さく形成されているものである。
【０００７】
本発明は、前記開き角度規制構造において、前記開き角度規制部材は、前記第１のケースの下方近傍で前記開閉軸の軸線方向に延びるとともに上下方向に延びる基部を有し、前記当接部は、上下方向および前記壁に垂直な方向に延びる板状に形成されて前記基部に凸設され、前記基部における前記当接部と隣合う部分には、上方に向かうにしたがって次第に前記壁に近付くように傾斜する傾斜面が形成されていてもよい。
【０００８】
本発明は、前記開き角度規制構造において、前記予め定めた開き角度は、開いた状態にある前記第２のケースの上に載置された前記電子部品が滑り落ちることなく前記第２のケースの上に保持される角度であってもよい。
【発明の効果】
【０００９】
本発明によれば、既に開閉する構造が形成されているケースユニットの開き角度を規制することが可能な開き角度規制構造を提供することができる。
【図面の簡単な説明】
【００１０】
図１は、本発明に係る開き角度規制構造が適用された電子機器の内部を示す斜視図である。
図２は、ケースユニットの第２のケースが閉じた状態を示す要部の斜視図である。

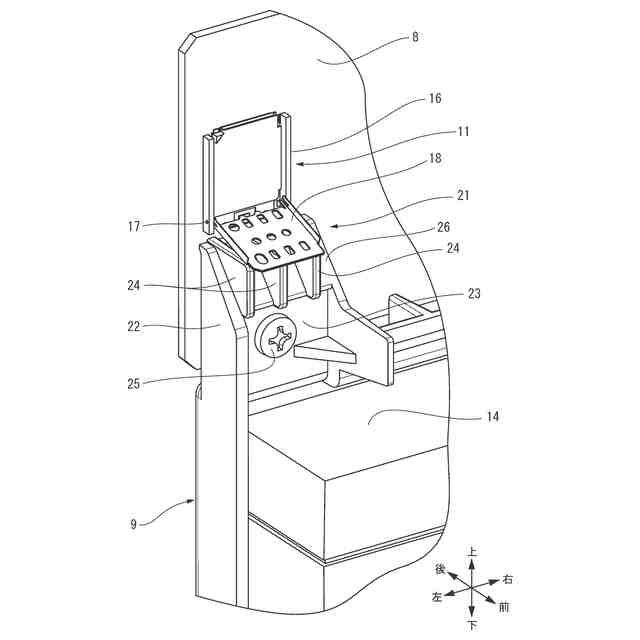

図３は、ケースユニットの第２のケースが開いた状態を示す要部の斜視図である。

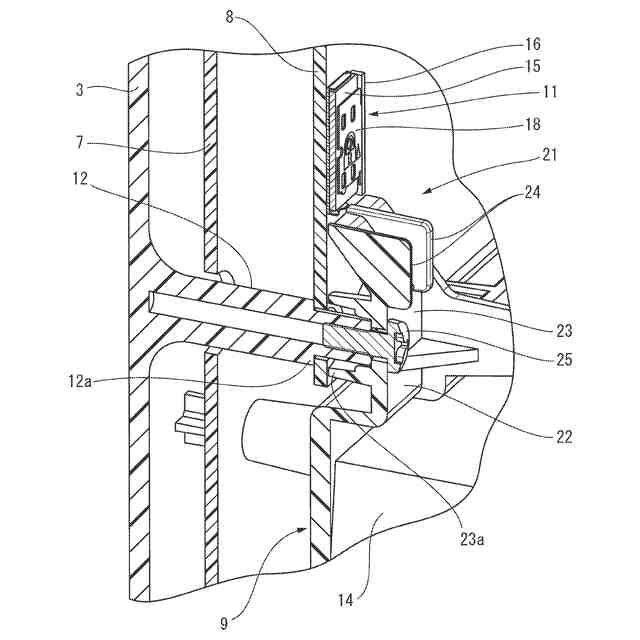

図４は、要部の斜視断面図である。
図５は、第２のケースが開いた状態を示す要部の断面図である。
図６は、ＳＩＭカードを第２のケースに載置した状態を示す要部の断面図である。

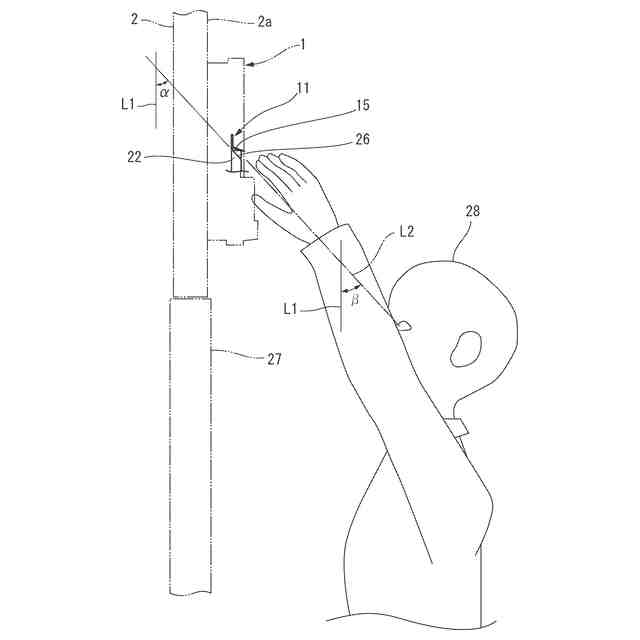

図７は、ケースユニットを操作する際の作業状態を示す側面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
