公開番号2025160938
公報種別公開特許公報(A)
公開日2025-10-24
出願番号2024063677
出願日2024-04-11
発明の名称加熱機器
出願人シャープ株式会社
代理人個人,個人
主分類H05B 6/62 20060101AFI20251017BHJP(他に分類されない電気技術)
要約【課題】解凍時間を短縮することができる加熱機器を提供する。
【解決手段】加熱機器は、加熱対象物を内包する筐体と、前記加熱対象物を加熱する加熱部と、前記加熱部を制御する制御部と、を備え、前記制御部は、最初に第1周波数の交番電界による前記加熱対象物の誘電加熱を実行し、次に前記第1周波数より高い第2周波数のマイクロ波による前記加熱対象物のマイクロ波加熱を実行する。
【選択図】図2
特許請求の範囲【請求項１】
加熱対象物を内包する筐体と、
前記加熱対象物を加熱する加熱部と、
前記加熱部を制御する制御部と、を備え、
前記制御部は、最初に第１周波数の交番電界による前記加熱対象物の誘電加熱を実行し、次に前記第１周波数より高い第２周波数のマイクロ波による前記加熱対象物のマイクロ波加熱を実行する、
加熱機器。
続きを表示（約 780 文字）【請求項２】
前記制御部は、前記誘電加熱と前記マイクロ波加熱とを交互に繰り返すように、前記加熱部を制御する、
請求項１に記載の加熱機器。
【請求項３】
前記筐体内に前記加熱対象物の画像データを取得するように設けられたカメラと、
前記加熱対象物で反射した反射波を受信するアンテナと、をさらに備え、
前記制御部は、
前記カメラにより取得された前記画像データに基づいて閾値を決定し、
前記アンテナが受信した前記反射波の強度が前記閾値以上になった場合に、前記誘電加熱と前記マイクロ波加熱とを繰り返す制御を終了する、
請求項２に記載の加熱機器。
【請求項４】
前記筐体内に前記加熱対象物の画像データを取得するように設けられたカメラをさらに備え、
前記制御部は、
前記カメラにより取得された前記画像データに基づいて前記誘電加熱と前記マイクロ波加熱との繰り返し回数を決定し、
前記誘電加熱と前記マイクロ波加熱とが前記繰り返し回数だけ繰り返された場合に、前記誘電加熱と前記マイクロ波加熱とを繰り返す制御を終了する、
請求項２に記載の加熱機器。
【請求項５】
前記筐体内に前記加熱対象物の画像データを取得するように設けられたカメラをさらに備え、
前記制御部は、
前記カメラにより取得された前記画像データに基づいて前記誘電加熱を実行する第１加熱時間および前記マイクロ波加熱を実行する第２加熱時間を決定し、
前記誘電加熱の開始から前記第１加熱時間が経過した場合に、前記誘電加熱を終了し、
前記マイクロ波加熱の開始から前記第２加熱時間が経過した場合に、前記マイクロ波を終了する、
請求項１に記載の加熱機器。

発明の詳細な説明【技術分野】
【０００１】
本開示は、加熱機器に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
近年、下記の特許文献１に開示されているように、加熱機器の一例として、解凍を実行できる加熱調理機の開発が行われている。特許文献１に開示されている加熱機器においては、凍っている加熱対象物を解凍する場合、マクロ波加熱と誘電加熱とが交互に行われる。
【先行技術文献】
【特許文献】
【０００３】
特開平９－０８２４６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記した特許文献１においては、最初にマイクロ波加熱を行い、次に誘電加熱を行うことによって、マクロ波加熱と誘電加熱が交互に繰り返される。この技術によれば、マイクロ波加熱が、加熱処理の最初に、凍っている加熱対象物に対して実行される。この場合、凍っている加熱対象物は、マイクロ波のエネルギーを吸収するため、解凍されない。その結果、マイクロ波のエネルギーが無駄に消費されるため、加熱大賞物の解凍時間が長くなってしまう。
【０００５】
本開示は、上述の問題に鑑みなされたものである。本開示の目的は、解凍時間を短縮することができる加熱機器を提供することである。
【課題を解決するための手段】
【０００６】
本開示の加熱機器は、加熱対象物を内包する筐体と、前記加熱対象物を加熱する加熱部と、前記加熱部を制御する制御部と、を備え、前記制御部は、最初に第１周波数の交番電界による前記加熱対象物の誘電加熱を実行し、次に前記第１周波数より高い第２周波数のマイクロ波による前記加熱対象物のマイクロ波加熱を実行する。
【図面の簡単な説明】
【０００７】

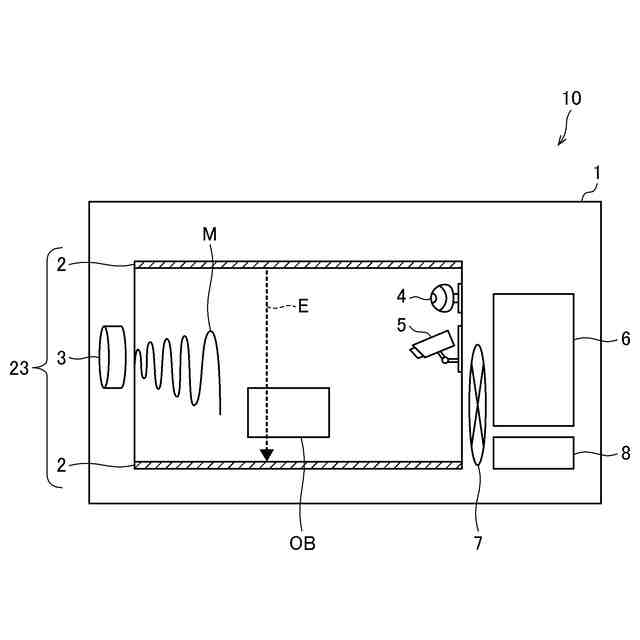

実施の形態１の加熱機器の概略構成を示す図である。

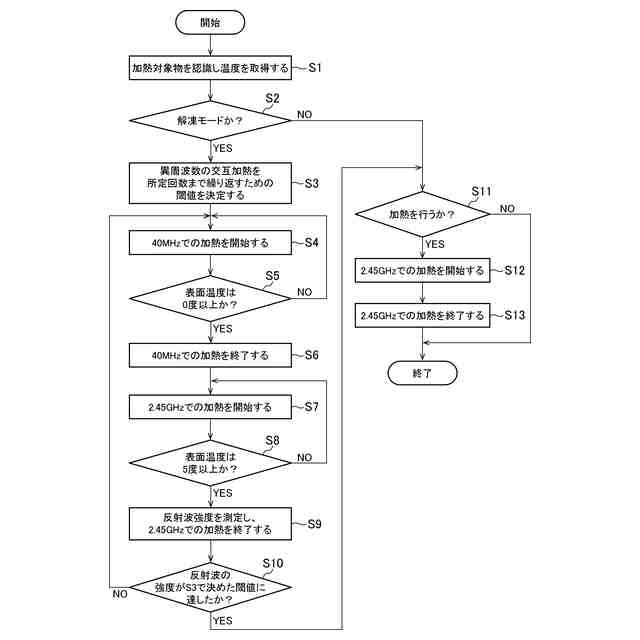

実施の形態１の加熱機器の制御部が実行する処理を説明するためのフローチャートである。

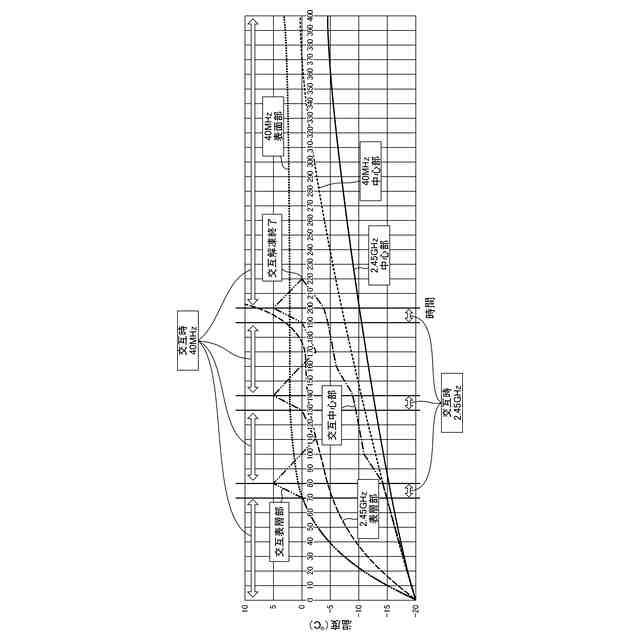

実施の形態１の加熱機器によって加熱されている加熱対象物の表層部および中心部の温度と加熱時間との関係を示すグラフである。

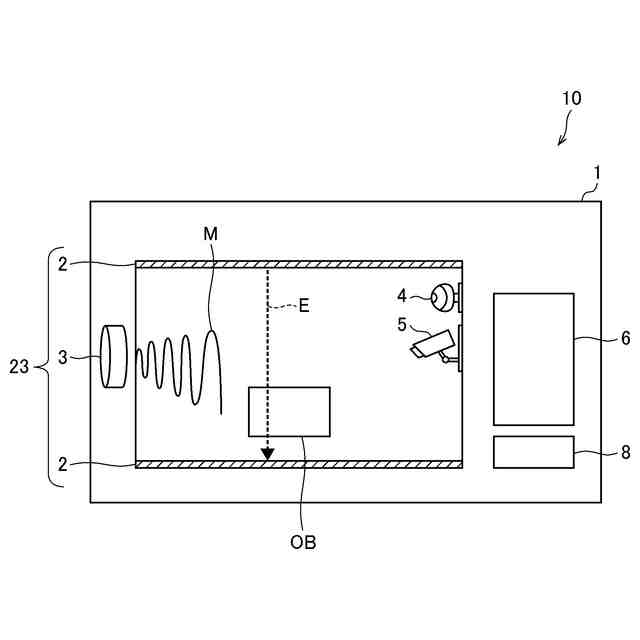

実施の形態２の加熱機器の概略構成を示す図である。
実施の形態２の加熱機器の制御部が実行する処理を説明するためのフローチャートである。

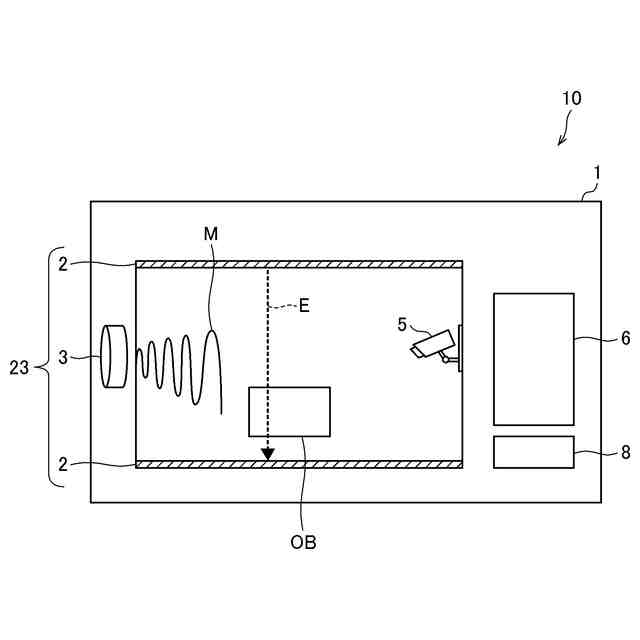

実施の形態３の加熱機器の概略構成を示す図である。

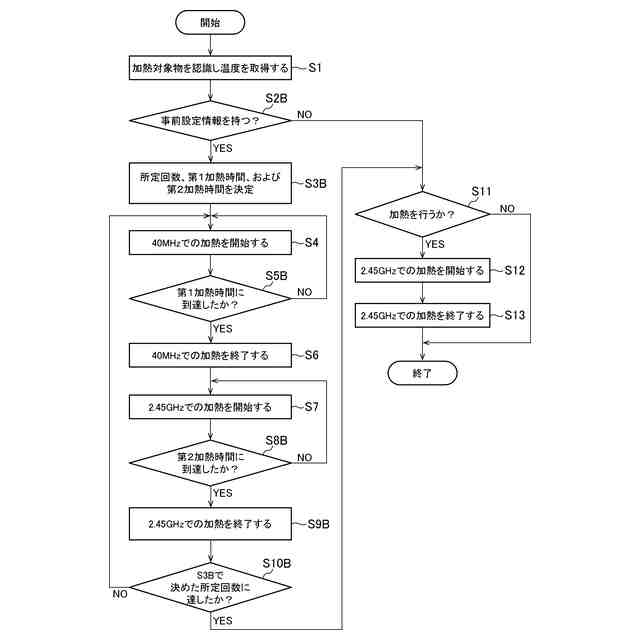

実施の形態３の加熱機器の制御部が実行する処理を説明するためのフローチャートである。
【発明を実施するための形態】
【０００８】
以下、本開示の実施の形態の加熱機器を、図面を参照しながら説明する。なお、図面については、同一又は同等の要素には同一の符号を付し、重複する説明は繰り返さない。
【０００９】
（実施の形態１）
図１～図３を用いて、実施の形態１の加熱機器１０を説明する。
【００１０】
図１は、本実施の形態の加熱機器１０の概略構成を示す図である。
（【００１１】以降は省略されています）
