公開番号2025176725
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024082982
出願日2024-05-22
発明の名称映像データ処理装置、表示装置及び映像データ処理方法
出願人シャープ株式会社
代理人個人,個人
主分類G09G 5/00 20060101AFI20251128BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】照度に適した疑似輪郭除去を行うことができる映像データ処理装置、表示装置及び映像データ処理方法を提供する。
【解決手段】映像データ処理装置は、照度を検知する照度センサーと、前記照度に基づいて疑似輪郭除去強度を設定する設定部と、前記疑似輪郭除去強度で映像データに対して疑似輪郭除去を行う処理部と、を備える。
【選択図】図3
特許請求の範囲【請求項１】
照度を検知する照度センサーと、
前記照度に基づいて疑似輪郭除去強度を設定する設定部と、
前記疑似輪郭除去強度で映像データに対して疑似輪郭除去を行う処理部と、
を備える映像データ処理装置。
続きを表示（約 1,100 文字）【請求項２】
前記照度に基づいて前記疑似輪郭除去強度を設定することは、前記照度が第１の照度である場合に前記疑似輪郭除去強度を第１の疑似輪郭除去強度とし、前記照度が前記第１の照度より暗い第２の照度である場合に前記疑似輪郭除去強度を前記第１の疑似輪郭除去強度より強い第２の疑似輪郭除去強度とすることを含む
請求項１に記載の映像データ処理装置。
【請求項３】
前記照度に基づいて前記疑似輪郭除去強度を設定することは、前記照度に対応する対応疑似輪郭除去強度を取得し、前記対応疑似輪郭除去強度に基づいて前記疑似輪郭除去強度を設定することを含む
請求項１に記載の映像データ処理装置。
【請求項４】
前記対応疑似輪郭除去強度を取得することは、前記対応疑似輪郭除去強度を、テーブルにおいて前記照度に対応づけられた強度とすることを含む
請求項３に記載の映像データ処理装置。
【請求項５】
前記対応疑似輪郭除去強度を取得することは、前記対応疑似輪郭除去強度を、前記照度から演算される強度とすることを含む
請求項３に記載の映像データ処理装置。
【請求項６】
前記映像データにより表される映像の平均輝度を取得する取得部を備え、
前記設定部は、前記平均輝度に基づいて前記疑似輪郭除去強度を設定する
請求項１から５までのいずれかに記載の映像データ処理装置。
【請求項７】
前記平均輝度に基づいて前記疑似輪郭除去強度を設定することは、前記照度に対応する対応疑似輪郭除去強度及び前記平均輝度に対応する平均輝度ゲインを取得し、前記対応疑似輪郭除去強度に前記平均輝度ゲインを適用して前記疑似輪郭除去強度を演算することを含む
請求項６に記載の映像データ処理装置。
【請求項８】
前記平均輝度ゲインを取得することは、前記平均輝度ゲインを、平均輝度ゲインテーブルにおいて前記平均輝度に対応づけられたゲインとすることを含む
請求項７に記載の映像データ処理装置。
【請求項９】
前記平均輝度ゲインを取得することは、前記平均輝度ゲインを、前記平均輝度から演算されるゲインとすることを含む
請求項７に記載の映像データ処理装置。
【請求項１０】
前記映像データにより表される映像の最大輝度レベルを取得する取得部を備え、
前記設定部は、前記最大輝度レベルに基づいて前記疑似輪郭除去強度を設定する
請求項１から５までのいずれかに記載の映像データ処理装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、映像データ処理装置、表示装置及び映像データ処理方法に関する。
続きを表示（約 3,000 文字）【背景技術】
【０００２】
特許文献１は、信号処理装置を開示する。当該信号処理装置においては、信号のステップ状の変化の位置が検出される。また、検出されたステップ状の変化の位置の間隔であるバンド幅が計算される。計算されるバンド幅は、疑似輪郭の幅に相当する。また、計算されたバンド幅に基づいて入力信号から低周波成分が抽出される。その際には、バンド幅と同等のタップ数のタップ可変ローパスフィルタが入力信号にかけられる。これにより、疑似輪郭状ノイズを含む疑似輪郭が除去され、滑らかでありながらぼけすぎない出力信号が得られる（段落００３４－００４６）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－４０９１０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
人間の視覚特性上、映像においては、視聴環境が暗くなるほど、疑似輪郭、マッハバンド、バンディング等が目立つ。しかし、特許文献１に開示された信号処理装置においては、そのような人間の視覚特性が考慮されない。このため、視聴環境の明るさに適した疑似輪郭の除去を行うことができない。
【０００５】
本開示の一態様は、この問題に鑑みてなされた。本開示の一態様は、例えば、照度に適した疑似輪郭除去を行うことができる映像データ処理装置、表示装置及び映像データ処理方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の一態様の映像データ処理装置は、照度を検知する照度センサーと、前記照度に基づいて疑似輪郭除去強度を設定する設定部と、前記疑似輪郭除去強度で映像データに対して疑似輪郭除去を行う処理部と、を備える。
【図面の簡単な説明】
【０００７】
参考例の表示装置の周囲の環境の照度が高い場合の、当該表示装置により表示される映像の見え方を模式的に図示する図である。
参考例の表示装置の周囲の環境の照度が低い場合の、当該表示装置により表示される映像の見え方を模式的に図示する図である。

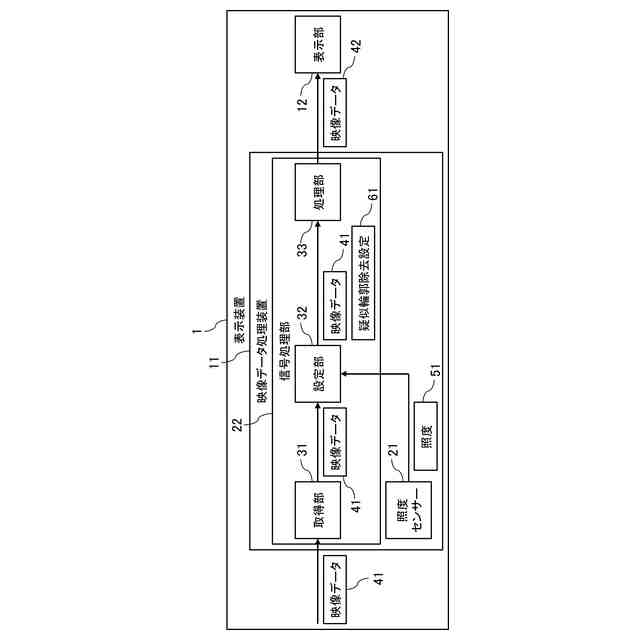

第１実施形態の表示装置のブロック図である。

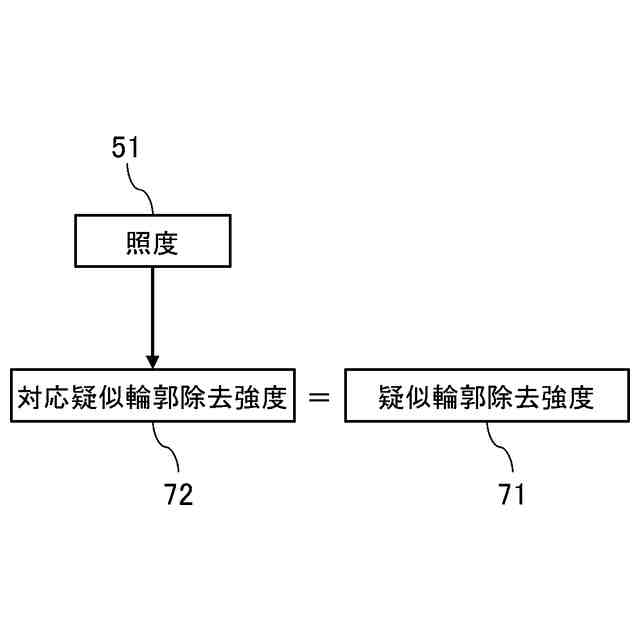

第１実施形態の表示装置に備えられる設定部により行われる疑似輪郭除去強度の設定の方法を示す図である。
第１実施形態の表示装置に備えられる設定部により保持される疑似輪郭除去強度テーブルを示す図である。
第１実施形態の表示装置に備えられる映像データ処理装置により行われる処理の流れを示すフローチャートである。
第１実施形態の表示装置の周囲の環境の照度が低い場合の、当該表示装置により表示される映像の見え方を模式的に図示する図である。
第２実施形態の表示装置のブロック図である。
第２実施形態の表示装置に備えられる設定部により行われる疑似輪郭除去強度の設定の方法を示す図である。
第２実施形態及び第４実施形態の表示装置に備えられる設定部により保持される平均輝度ゲイン（ＡＰＬ＿Ｇａｉｎ）テーブルを示す図である。
第２実施形態の表示装置に備えられる映像データ処理装置により行われる処理の流れを示すフローチャートである。
第３実施形態の表示装置のブロック図である。
第３実施形態の表示装置に備えられる設定部により行われる疑似輪郭除去強度の設定の方法を示す図である。
第３実施形態及び第４実施形態の表示装置に備えられる設定部により保持される最大輝度レベルゲイン（Ｙｍａｘ＿Ｇａｉｎ）テーブルを示す図である。
第３実施形態の表示装置に備えられる映像データ処理装置により行われる処理の流れを示すフローチャートである。
第４実施形態の表示装置のブロック図である。
第４実施形態の表示装置に備えられる設定部により行われる疑似輪郭除去強度の設定の方法を示す図である。
第４実施形態の表示装置に備えられる映像データ処理装置により行われる処理の流れを示すフローチャートである。
第５実施形態、第６実施形態及び第７実施形態の表示装置に備えられる照度センサーにより検知される照度と、当該表示装置に備えられる設定部により当該照度から演算される疑似輪郭除去強度と、の関係を示すグラフである。
第６実施形態の表示装置に備えられる取得部により取得されるＡＰＬと、当該表示装置に備えられる設定部により当該ＡＰＬから演算されるＡＰＬ＿Ｇａｉｎと、の関係を示すグラフである。
第７実施形態の表示装置に備えられる取得部により取得されるＹｍａｘと、当該表示装置に備えられる設定部により当該Ｙｍａｘから演算されるＹｍａｘ＿Ｇａｉｎと、の関係を示すグラフである。
第８実施形態の表示装置のブロック図である。
第８実施形態の表示装置に備えられる照度センサーにより検知される照度と、当該表示装置に備えられる設定部により当該照度から演算されるシャープネス強度と、の関係を示すグラフである。
第８実施形態の表示装置に備えられる映像データ処理装置により行われる処理の流れを示すフローチャートである。
第９実施形態の表示装置のブロック図である。
第９実施形態の表示装置に備えられる照度センサーにより検知される照度と、当該表示装置に備えられる設定部により当該照度から演算されるノイズリダクション強度と、の関係を示すグラフである。
第９実施形態の表示装置に備えられる映像データ処理装置により行われる処理の流れを示すフローチャートである。
【発明を実施するための形態】
【０００８】
以下、本開示の実施形態について、図面を参照しつつ説明する。なお、図面については、同一又は同等の要素には同一の符号を付し、重複する説明は省略する。
【０００９】
１第１実施形態
１．１疑似輪郭の目立ちやすさ

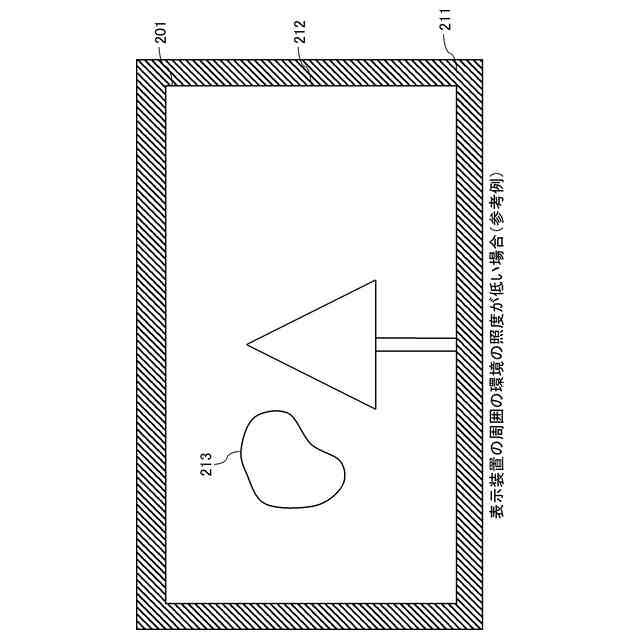

図１は、参考例の表示装置の周囲の環境の照度が高い場合の、当該表示装置により表示される映像の見え方を模式的に図示する図である。図２は、参考例の表示装置の周囲の環境の照度が低い場合の、当該表示装置により表示される映像の見え方を模式的に図示する図である。
【００１０】
人間は、高い照度を有する環境下にある光源により発せられる光よりも、低い照度しか有しない環境下にある光源により発せられる光をまぶしく感じる。このため、人間は、高い照度を有する環境下にある表示装置により表示される映像に含まれる階調の段差に対しては敏感でないが、低い照度しか有しない環境下にある表示装置により表示される映像に含まれる階調の段差に対しては敏感である。このため、図１に図示されるように、参考例の表示装置２０１の周囲の環境２１１の照度が高い場合は、参考例の表示装置２０１により表示される映像２１２において疑似輪郭２１３が目立ちにくく、図２に図示されるように、参考例の表示装置２０１の周囲の環境２１１の照度が低い場合は、参考例の表示装置２０１により表示される映像２１２において疑似輪郭２１３が目立ちやすい。
（【００１１】以降は省略されています）
