特許ウォッチ

公開番号2025159419
公報種別公開特許公報(A)
公開日2025-10-21
出願番号2024061939
出願日2024-04-08
発明の名称表示装置
出願人アルプスアルパイン株式会社
代理人個人,個人,個人,個人
主分類G09F 9/30 20060101AFI20251014BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】指向性の異なるRGBのマイクロLEDを用いたときの視野角による色変化を抑制することができる表示装置を提供する。
【解決手段】本発明の表示装置は、マイクロLED基板130と、マイクロLED基板130上に形成されたCOM配線140およびSEG配線150と、COM配線140とSEG配線150の交差部に配置されたR、G、BのマイクロLED160と、G、BのマイクロLED160の外周を取り囲むように形成された壁170とを含む。壁170は、G、BのマイクロLED160の指向性が広がった光Lの方向を制御し、これにより、視野角による色変化が抑制される。
【選択図】図6
特許請求の範囲【請求項１】
基板と、
前記基板上に形成された配線と、
前記基板上に形成され、かつ前記配線と電気的に接続された複数の発光素子とを含み、
前記複数の発光素子は、赤色を発光する赤発光素子と、緑色を発光する緑発光素子と、青色を発光する青発光素子とを含み、
赤発光素子、緑発光素子および青発光素子の中の選択された発光素子の周囲に、当該選択された発光素子から出射される光を制御するための壁部が設けられる、表示装置。
続きを表示（約 880 文字）【請求項２】
前記壁部は、前記選択された発光素子から出射された光の一部を反射または吸収する、請求項１に記載の表示装置。
【請求項３】
前記壁部は、前記選択された発光素子の光出射面よりも高い頂部を有する、請求項１に記載の表示装置。
【請求項４】
前記壁部は、前記選択された発光素子の指向性の広がった光を制御する、請求項１に記載の表示装置。
【請求項５】

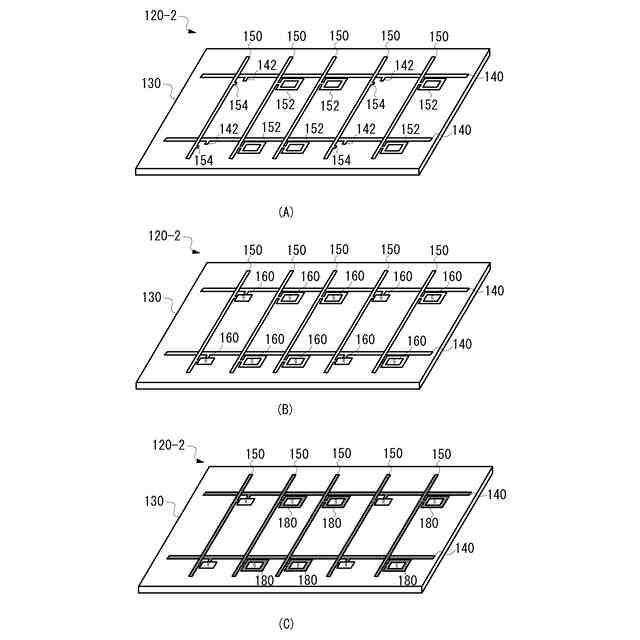

前記配線は、前記選択された発光素子を実装する領域にリング状配線を含み、前記リング状配線の中央の空間に前記選択された発光素子が配置され、前記リング状配線上に前記壁部が形成される、請求項１に記載の表示装置。
【請求項６】
前記配線は、パッドを含み、前記選択された発光素子の電極が前記パッドに接続され、前記パッドの前記選択された発光素子が搭載されていない領域に前記壁部が形成される、請求項１に記載の表示装置。
【請求項７】
前記パッドと前記電極との間に導電性接着剤を含み、前記壁部は、前記導電性接着剤を押圧することにより形成される、請求項６に記載の表示装置。
【請求項８】
基板と、
前記基板上に形成された配線と、
前記基板上に形成され、かつ前記配線と電気的に接続された複数の発光素子とを含み、
前記複数の発光素子は、赤色を発光する赤発光素子と、緑色を発光する緑発光素子と、青色を発光する青発光素子とを含み、
赤発光素子、緑発光素子および青発光素子の中の選択された発光素子の少なくとも頂部を覆う光透過部が設けられ、当該光透過部は、前記選択された発光素子から出射される光を制御する、表示装置。
【請求項９】
前記光透過部は、前記選択された発光素子の指向性の広がった光を鉛直方向または光軸方向に向けて屈折させる、請求項８に記載の表示装置。
【請求項１０】
前記選択された発光素子および前記光透過部は、スタンプヘッドから転写される、請求項８に記載の表示装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、基板上に複数の発光素子が形成された表示装置に関し、特にマイクロＬＥＤ（light-emitting diode）を有する表示装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
近年、発光ダイオードから直接的に映像を表示することができるマイクロＬＥＤが開発されている。マイクロＬＥＤは、各ピクセルに対応するように二次元状に配列され、カラー映像では、各ピクセルは、青色、緑色および赤色サブピクセルを含んで構成される。
【０００３】
例えば、特許文献１は、赤色（Ｒ）の第１ＬＥＤスタック、緑色（Ｇ）の第２ＬＥＤスタック、青色（Ｂ）の３ＬＥＤスタックを垂直方向に積層させ、第１ＬＥＤスタック～第３ＬＥＤスタックの各発光ダイオードのアノードをデータ配線に共通に接続させ、カソードをスキャン配線１、２、３にそれぞれ接続させ、同一ピクセル内のＲ、Ｇ、Ｂの発光ダイオードを独立して駆動する、パッシブ駆動型のディスプレイ用ＬＥＤスタックを開示している。
【０００４】
特許文献２は、半導体層上に、ゲート電極、ドレイン電極、ソース電極を含む薄膜トランジスタ(ＴＦＴ）を形成し、ＴＦＴを覆うように平坦化層を形成し、平坦化層のビアホールを介してソース電極に接続される第１電極を平坦化層上に形成し、第１電極とその上方に形成された第２電極との間にＬＥＤを形成する、アクティブ駆動型のマイクロＬＥＤを開示している。
【先行技術文献】
【特許文献】
【０００５】
特開２０２１－５０４７５２号公報
米国特許第１１，１７１，２７０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
マイクロＬＥＤを用いたディスプレイは、見る角度（視野角）で色が変化する。例えば、図１（Ａ）に示すように、ユーザーＵがディスプレイ１０を正面から見ると映像を綺麗に見ることができるが、図１（Ｂ）に示すように、ユーザーＵが上下の方向からディスプレイ１０を見ると、青緑が濃い映像に見えてしまう。
【０００７】

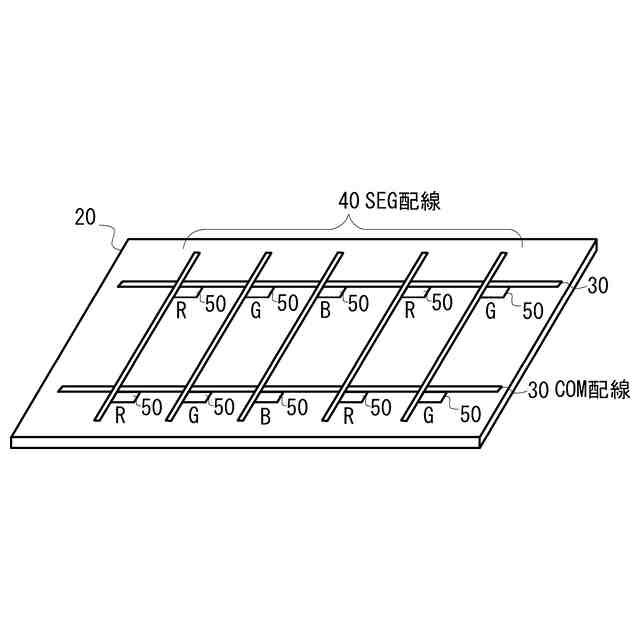

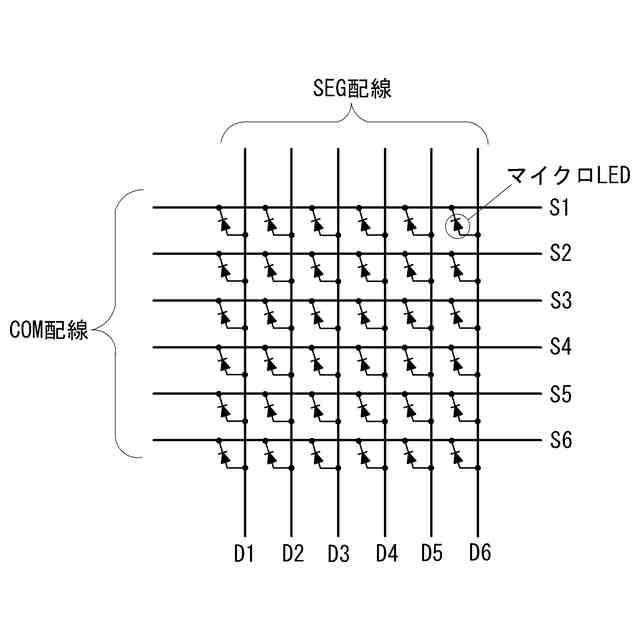

図２は、マイクロＬＥＤが実装された基板の概略斜視図である。同図に示すように、基板２０上には、行方向にＣＯＭ配線３０が形成され、列方向にＳＥＧ配線４０が形成され、これらのマトリックス配線の交差部にマイクロＬＥＤ５０が実装される。マイクロＬＥＤ５０は、Ｒ、Ｇ、ＢのそれぞれのＬＥＤチップを含む。例えば、パッシブ駆動では、ＳＥＧ配線４０が一定周波数で時分割駆動され、ＳＥＧ配線４０からＣＯＭ配線３０に画像データに応じた駆動電流が印加され、各マイクロＬＥＤ５０が発光する。
【０００８】

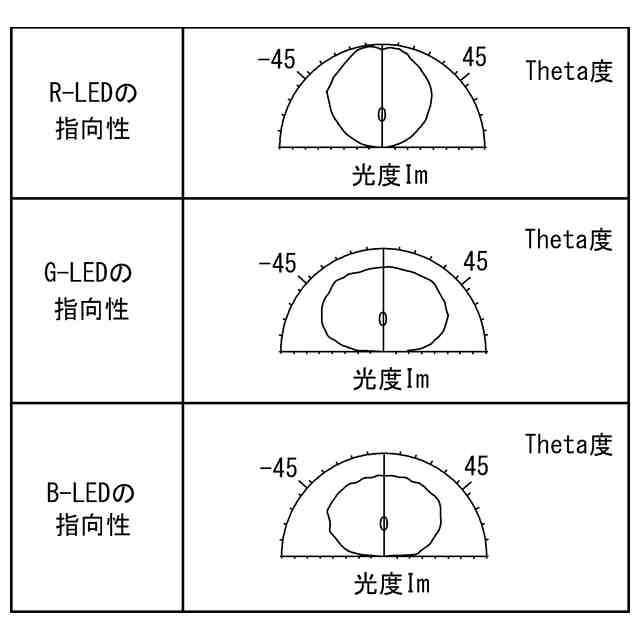

図３は、Ｒ、Ｇ、ＢのマイクロＬＥＤの指向性を例示する図であり、同図の垂線は、マイクロＬＥＤの鉛直方向（または光軸方向）の光度を表している。Ｒ、Ｇ、Ｂの指向性を比較すると、Ｒに対してＧとＢの指向性が斜め方向（４５度方向の近辺）で強くなっている。このため、ディスプレイを正面から見た映像が、視野角を変えて斜めから見ると、相対的に青緑が強い映像となる。
【０００９】
本発明は、このような従来の課題を解決し、指向性の異なるＲＧＢの発光素子を用いたときの視野角による色変化を抑制することができる表示装置を提供することを目的とする。
【課題を解決するための手段】
【００１０】

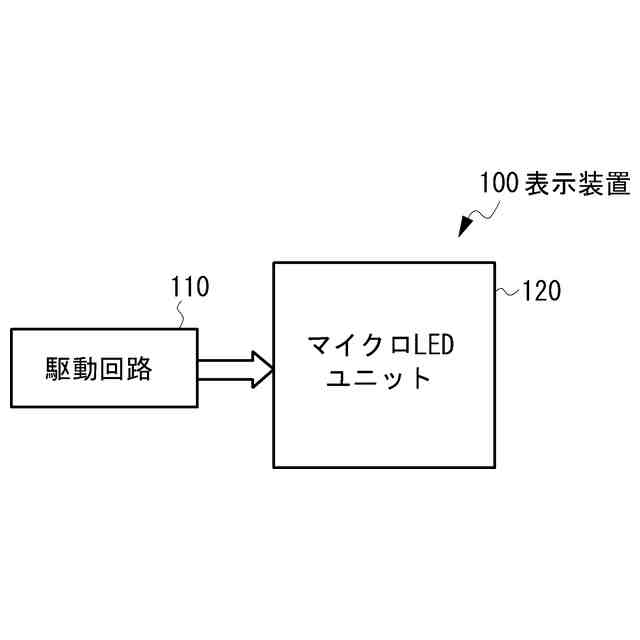

本発明に係る表示装置は、基板と、前記基板上に形成された配線と、前記基板上に形成され、かつ前記配線と電気的に接続された複数の発光素子とを含み、前記複数の発光素子は、赤色を発光する赤発光素子と、緑色を発光する緑発光素子と、青色を発光する青発光素子とを含み、赤発光素子、緑発光素子および青発光素子の中の選択された発光素子の周囲に、当該選択された発光素子から出射される光を制御するための壁部が設けられる。
（【００１１】以降は省略されています）
