公開番号2025153742
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024056360
出願日2024-03-29
発明の名称表示体
出願人リンテック株式会社
代理人個人,個人,個人
主分類G09F 9/30 20060101AFI20251002BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】所望の輝度分布を実現可能な表示体を提供する。

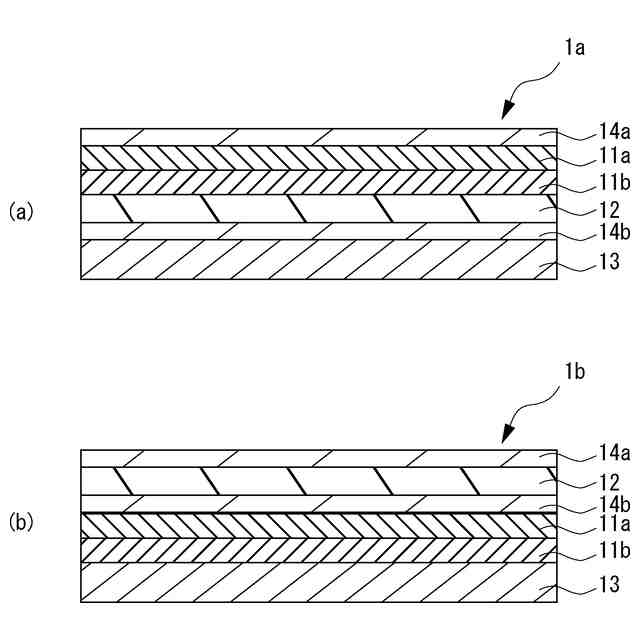

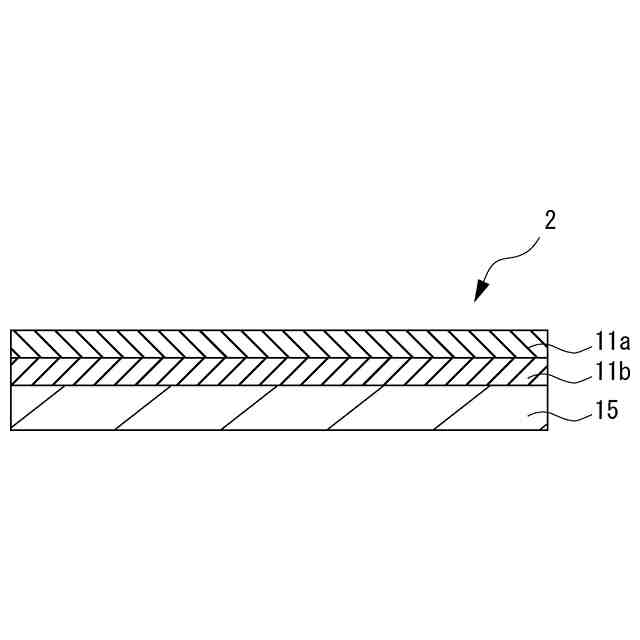

【解決手段】光源を含む表示装置と、屈折率が相対的に低い領域中に屈折率が相対的に高い領域を複数備えた規則的内部構造を有する光拡散制御層11a,11bとを備えた表示体1a,1b,2であって、光拡散制御層11a,11bが、表示体1a,1b,2の表示面と前記光源との間における何れかの位置に存在し、前記表示装置単独の輝度(cd/m²)を基準とする、表示体1a,1b,2の輝度(cd/m²)の割合が、前記表示面の法線との間でなす角度が0°の方向から測定した場合について、90%以上、100%未満であり、前記表示面の法線との間でなす角度が-75°、-65°、-55°、-45°、45°、55°、65°および75°の少なくとも1つの方向から測定した場合について、100%以上、180%以下である表示体1a,1b,2。
【選択図】図1
特許請求の範囲【請求項１】
光源を含む表示装置と、
屈折率が相対的に低い領域中に屈折率が相対的に高い領域を複数備えた規則的内部構造を有する光拡散制御層と
を備えた表示体であって、
前記光拡散制御層が、前記表示体の表示面と前記光源との間における何れかの位置に存在し、
前記表示装置単独について前記光源を点灯させた際の輝度（ｃｄ／ｍ
２
）を基準とする、前記表示体について前記光源を点灯させた際の輝度（ｃｄ／ｍ
２
）の割合が、
前記表示面の法線との間でなす角度が０°の方向から測定した場合について、９０％以上、１００％未満であり、
前記表示面の法線との間でなす角度が－７５°、－６５°、－５５°、－４５°、４５°、５５°、６５°および７５°の少なくとも１つの方向から測定した場合について、１００％以上、１８０％以下であることを特徴とする表示体。
続きを表示（約 890 文字）【請求項２】
前記表示体が、前記光拡散制御層を少なくとも２層備え、
前記光拡散制御層の各々が、前記表示体の表示面と前記光源との間における何れかの位置に存在する
ことを特徴とする請求項１に記載の表示体。
【請求項３】
前記光拡散制御層は、その拡散中心軸が、前記表示面の法線とは平行とはならないものであることを特徴とする請求項１に記載の表示体。
【請求項４】
前記表示体中に複数存在する前記光拡散制御層のうちの少なくとも１組は、互いの拡散中心軸が平行とはならないように積層されていることを特徴とする請求項２に記載の表示体。
【請求項５】
前記表示体が備える前記光拡散制御層は、４層以下であることを特徴とする請求項２に記載の表示体。
【請求項６】

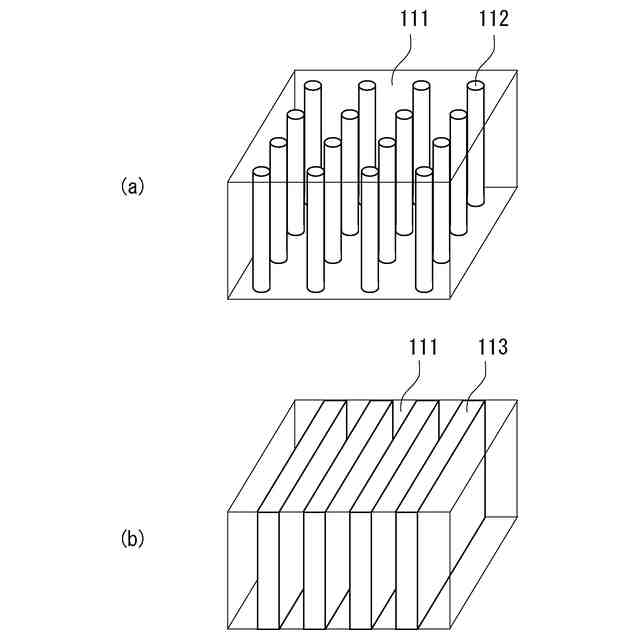

前記規則的内部構造は、前記屈折率が相対的に低い領域中に、前記屈折率が相対的に高い領域としての複数の板状領域を、前記光拡散制御層の片面に対して平行な任意の一方向に規則的に配列してなるルーバー構造であることを特徴とする請求項１に記載の表示体。
【請求項７】
前記規則的内部構造は、前記屈折率が相対的に低い領域中に、前記屈折率が相対的に高い領域としての柱状物を、前記光拡散制御層の厚さ方向に複数林立させてなるカラム構造であることを特徴とする請求項１に記載の表示体。
【請求項８】
前記表示装置は、液晶ディスプレイ、および前記光源としてのバックライトユニットを備えることを特徴とする請求項１に記載の表示体。
【請求項９】
前記光拡散制御層は、前記液晶ディスプレイを構成する偏光板のうちの前記表示面に対して近位な偏光板と、前記液晶ディスプレイを構成する液晶層との間に位置することを特徴とする請求項８に記載の表示体。
【請求項１０】
前記光拡散制御層は、前記液晶ディスプレイと前記バックライトユニットとの間に位置することを特徴とする請求項８に記載の表示体。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、所定の入射角度範囲内の入射光を、強く、かつ、光損失が低い状態で透過拡散させることができる光拡散制御層を備える表示体に関するものである。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
液晶ディスプレイを備える表示体は、光源としてバックライトを備えるものが存在する。当該液晶ディスプレイにおいては、バックライトから発せられた光を、液晶層によって部分的に遮ったり透過させたりすることにより、所望の表示を実現する。また、有機エレクトロルミネセンス（ＥＬ）ディスプレイを備える表示体では、当該ディスプレイ中に備わる有機ＥＬ素子を選択的に発光させることで、所望の表示を実現する。
【０００３】
上述のような液晶ディスプレイや有機ＥＬディスプレイを備える表示体においては、所定の入射角度範囲内の入射光を、強く、かつ、光損失が低い状態で透過拡散させることができる光拡散制御層を利用して、視認性を改良することも試みられている。
【０００４】
例えば、特許文献１には、視野角の変化に伴う輝度と色変化とを改善することを目的として、所定の表示デバイスと所定の光学フィルムとを備える表示装置が開示されている。また、特許文献２には、有機ＥＬによる発光ユニットの点灯時における輝度向上および色変化の抑制を目的として、それぞれ所定の微細形状が形成された第一光制御層および第二光制御層を備える光学シートが開示されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０１４－１１５４２１号公報
特開２０１５－１７６１３２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
上述したような液晶ディスプレイや有機ＥＬディスプレイを備える表示体では、その使用目的に応じた輝度分布を示すことが望まれている。上述した光拡散制御層を備えていない表示体では、通常、正面方向（表示面に対して垂直な方向）から観た場合に、最も明るく表示を視認し易いものとなっている。しかしながら、例えば、上記表示体をテレビとして使用する場合には、正面方向からだけでなく、斜め方向から観た場合においても、十分な明るさで視認できることが求められる。また、車のダッシュボード中央に設けられるモニターとして上記表示体を使用する場合には、正面方向よりも、むしろ運転席や助手席が位置する方向に向けて優先的に明るく表示させることが求められる。しかしながら、従来の表示体では、これらの要求に十分に応えられるものではなく、特に、使用目的に応じて輝度分布の制御を良好に行うことは困難であった。
【０００７】
本発明は、このような実状に鑑みてなされたものであり、所望の輝度分布を実現可能な表示体を提供することを目的とする。
【課題を解決するための手段】
【０００８】
上記目的を達成するために、第１に本発明は、光源を含む表示装置と、屈折率が相対的に低い領域中に屈折率が相対的に高い領域を複数備えた規則的内部構造を有する光拡散制御層とを備えた表示体であって、前記光拡散制御層が、前記表示体の表示面と前記光源との間における何れかの位置に存在し、前記表示装置単独について前記光源を点灯させた際の輝度（ｃｄ／ｍ
２
）を基準とする、前記表示体について前記光源を点灯させた際の輝度（ｃｄ／ｍ
２
）の割合が、前記表示面の法線との間でなす角度が０°の方向から測定した場合について、９０％以上、１００％未満であり、前記表示面の法線との間でなす角度が－７５°、－６５°、－５５°、－４５°、４５°、５５°、６５°および７５°の少なくとも１つの方向から測定した場合について、１００％以上、１８０％以下であることを特徴とする表示体を提供する（発明１）。
【０００９】
上記発明（発明１）に係る表示体は、輝度に関する上記条件を満たすことにより、所望の輝度分布を良好に実現することができる。
【００１０】
上記発明（発明１）において、前記表示体が、前記光拡散制御層を少なくとも２層備え、前記光拡散制御層の各々が、前記表示体の表示面と前記光源との間における何れかの位置に存在することが好ましい（発明２）。
（【００１１】以降は省略されています）
