特許ウォッチ

公開番号2025121010
公報種別公開特許公報(A)
公開日2025-08-19
出願番号2024016145
出願日2024-02-06
発明の名称表示装置
出願人日本精機株式会社
代理人
主分類G09F 9/00 20060101AFI20250812BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】解体性が良好な表示装置を提供する。
【解決手段】表示装置100は、画像を表示する表示部1と、表示部1を前方から覆うカバーパネル2と、エスカッション6と、両面テープ7と、を備える。カバーパネル2は、画像を表す光が透過する透過部20、及び、透過部20の外側に位置する外縁部21aを有する。エスカッション6は、カバーパネル2の端面を囲む枠部61、及び、外縁部21aの背面と対向する対向部62を有する。両面テープ7は、外縁部21aに沿って延び、外縁部21a及び対向部62を固定する。対向部62には、両面テープ7の長尺方向における一部を、対向部62の背面側へ覗かせる孔H1が形成されている。
【選択図】図3
特許請求の範囲【請求項１】
画像を表示する表示部と、
前記画像を表す光が透過する透過部、及び、前記透過部の外側に位置する外縁部を有し、前記表示部を前方から覆うカバーパネルと、
前記カバーパネルの端面を囲む枠部、及び、前記外縁部の背面と対向する対向部を有するエスカッションと、
前記外縁部に沿って延び、前記外縁部及び前記対向部を固定する両面テープと、を備え、
前記対向部には、前記両面テープの長尺方向における一部を、前記対向部の背面側へ覗かせる孔が形成されている、
表示装置。
続きを表示（約 310 文字）【請求項２】
前記孔は、前記両面テープの長尺方向における端部を前記対向部の背面側へ覗かせ、
前記両面テープの前記端部の前面には、保護フィルムが設けられている、
請求項１に記載の表示装置。
【請求項３】
前記両面テープは、前記孔を通過して前記対向部の前面側から背面側に折り返されており、前記対向部の背面に接着される固定端部を有する、
請求項１に記載の表示装置。
【請求項４】
前記対向部の背面のうち、前記固定端部が接着される部分には、前記対向部の前面よりも前記両面テープの接着強度を低下させる接着強度低下処理が施されている、
請求項３に記載の表示装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、表示装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
特許文献１には、表示部（ディスプレイ部）を前方から覆うカバーパネル（表示カバー）と、カバーパネルの背面に接着固定されるエスカッションとを備える表示装置が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１７３９４７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の表示装置では、カバーパネルとエスカッションとが接着層で固定・封止されるため、リワーク・リサイクルの観点などから解体しようとする際に、接着層へアプローチすることが困難で、解体しにくい虞がある。
【０００５】
本開示は、上記実情に鑑みてなされたものであり、解体性が良好な表示装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本開示に係る表示装置は、
画像を表示する表示部と、
前記画像を表す光が透過する透過部、及び、前記透過部の外側に位置する外縁部を有し、前記表示部を前方から覆うカバーパネルと、
前記カバーパネルの端面を囲む枠部、及び、前記外縁部の背面と対向する対向部を有するエスカッションと、
前記外縁部に沿って延び、前記外縁部及び前記対向部を固定する両面テープと、を備え、
前記対向部には、前記両面テープの長尺方向における一部を、前記対向部の背面側へ覗かせる孔が形成されている。
【発明の効果】
【０００７】
本開示によれば、解体性が良好な表示装置を提供することができる。
【図面の簡単な説明】
【０００８】

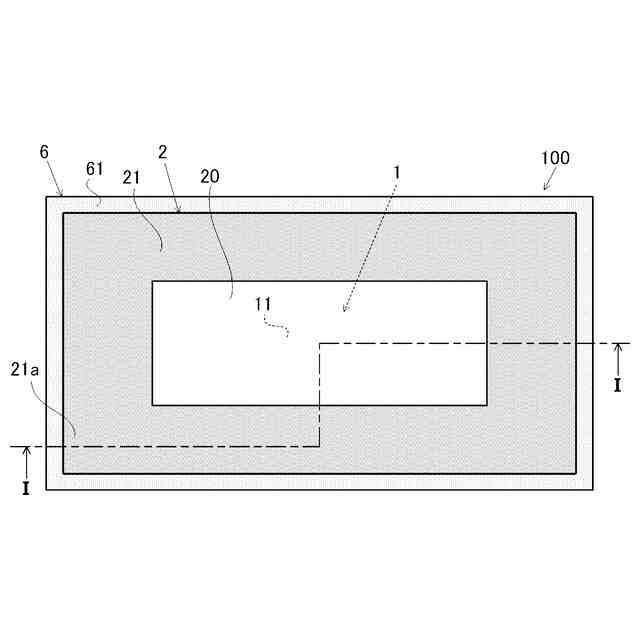

本開示の一実施形態に係る表示装置の正面図。

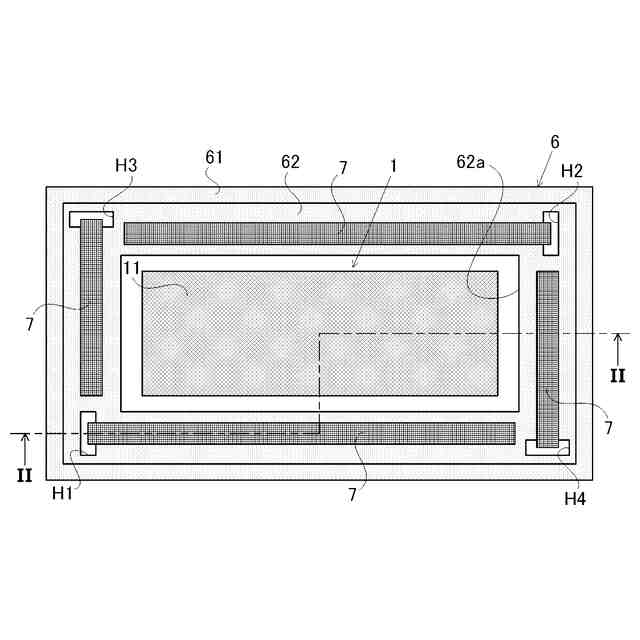

同上実施形態に係る表示装置のカバーパネルを外した状態の正面図。

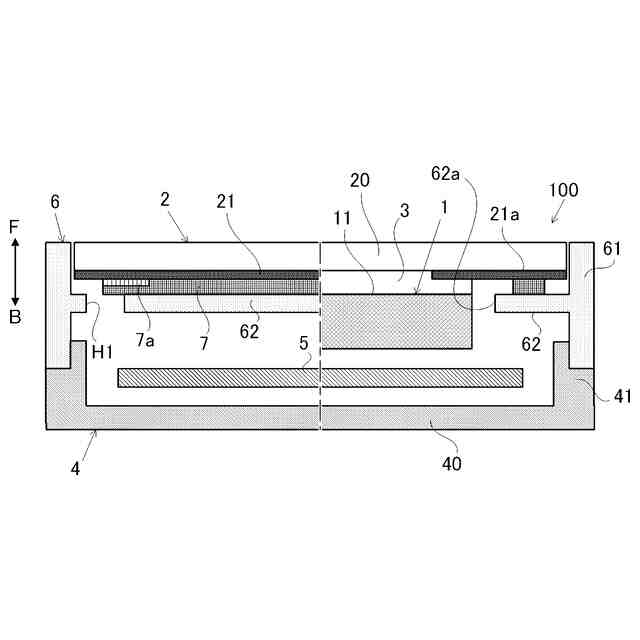

同上実施形態に係る表示装置の図１に示すＩ－Ｉ線での概略断面図。

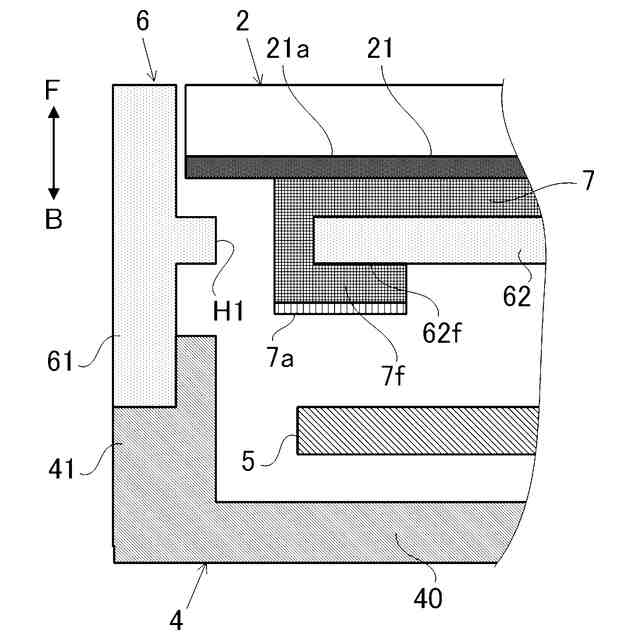

変形例に係る両面テープを説明するための図。
【発明を実施するための形態】
【０００９】
本開示の一実施形態について図面を参照して説明する。
【００１０】
本実施形態に係る表示装置１００は、図１～図３に示すように、表示部１と、カバーパネル２、透明層３と、ケース４と、回路基板５と、エスカッション６と、両面テープ７と、を備える。例えば、表示装置１００は、車両のダッシュボード（インストルメントパネルを含む）に設置される。なお、図３は表示装置１００の図１に示すＩ－Ｉ線での概略断面図である。このＩ－Ｉ線は、図２に示すＩＩ－ＩＩ線に対応する。
（【００１１】以降は省略されています）
