公開番号2025162348
公報種別公開特許公報(A)
公開日2025-10-27
出願番号2024065591
出願日2024-04-15
発明の名称表示システム
出願人株式会社ジャパンディスプレイ
代理人弁理士法人酒井国際特許事務所
主分類G09G 3/36 20060101AFI20251020BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】ディスプレイ上の表示画像を色付きなく撮像可能な表示システムを提供する。
【解決手段】表示システム200は、表示パネルPを有する表示装置100と、少なくとも表示パネルPを撮像範囲IR内に含む画像を撮像する撮像装置300と、を有する。表示パネルPに1フレーム分の画像を表示する1フレーム期間は、それぞれ異なる色の表示を行う複数のサブフィールド期間を含む。表示装置100は、フレームレートを変更可能に構成されている。
【選択図】図1
特許請求の範囲【請求項１】
表示パネルを有する表示装置と、
少なくとも前記表示パネルを撮像範囲内に含む画像を撮像する撮像装置と、
を有し、
前記表示パネルに１フレーム分の画像を表示する１フレーム期間は、それぞれ異なる色の表示を行う複数のサブフィールド期間を含み、
前記表示装置は、フレームレートを変更可能に構成されている、
表示システム。
続きを表示（約 870 文字）【請求項２】
前記表示装置は、１フレームごとにフレームレートを変更する、
請求項１に記載の表示システム。
【請求項３】
前記表示装置は、
フレームレートを第１フレームレートから当該第１フレームレートとは異なる第２フレームレートまで段階的に変化させる期間を繰り返す、
請求項２に記載の表示システム。
【請求項４】
前記表示装置は、
フレームレートを第１フレームレートから当該第１フレームレートとは異なる第２フレームレートまで段階的に変化させる第１期間と、フレームレートを前記第２フレームレートから前記第１フレームレートまで段階的に変化させる第２期間とを繰り返す、
請求項２に記載の表示システム。
【請求項５】
前記表示装置は、フレームレートを変更するためのスイッチを備えている、
請求項１に記載の表示システム。
【請求項６】
複数の前記サブフィールド期間は、
第１色の表示を行う第１サブフィールド期間と、
前記第１色とは異なる第２色の表示を行う第２サブフィールド期間と、
前記第１色及び前記第２色とは異なる第３色の表示を行う第３サブフィールド期間と、
を含む、
請求項１から５の何れか一項に記載の表示システム。
【請求項７】
前記１フレーム期間は、表示を行わないダミーフィールド期間を含み、
前記表示装置は、前記ダミーフィールド期間の長さを変更して、フレームレートを変更する、
請求項６に記載の表示システム。
【請求項８】
前記表示パネルは、高分子分散型液晶が封入された液晶パネルである、
請求項１から５の何れか一項に記載の表示システム。
【請求項９】
前記表示装置は、前記表示パネルを透過した像を視認可能に構成された透明ディスプレイである、
請求項１から５の何れか一項に記載の表示システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、表示システムに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来、人物撮影の背景板として透明ディスプレイを適用する技術が開示されている（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－０４８４３３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
透明ディスプレイとして、異なる色の発光体を時分割で発光させて表示出力を行う透過型の液晶表示装置が知られている。このような所謂フィールドシーケンシャル（ＦＳＣ：Field Sequential Color）方式で表示出力を行う透明ディスプレイを撮影する際、カメラのシャッタースピードによっては、カメラで撮像したディスプレイ上の表示画像に色付きが生じる場合がある。
【０００５】
本開示は、上記の課題に鑑みてなされたもので、ディスプレイ上の表示画像を色付きなく撮像可能な表示システムを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の一態様に係る表示システムは、表示パネルを有する表示装置と、少なくとも前記表示パネルを撮像範囲内に含む画像を撮像する撮像装置と、を有し、前記表示パネルに１フレーム分の画像を表示する１フレーム期間は、それぞれ異なる色の表示を行う複数のサブフィールド期間を含み、前記表示装置は、フレームレートを変更可能に構成されている。
【図面の簡単な説明】
【０００７】

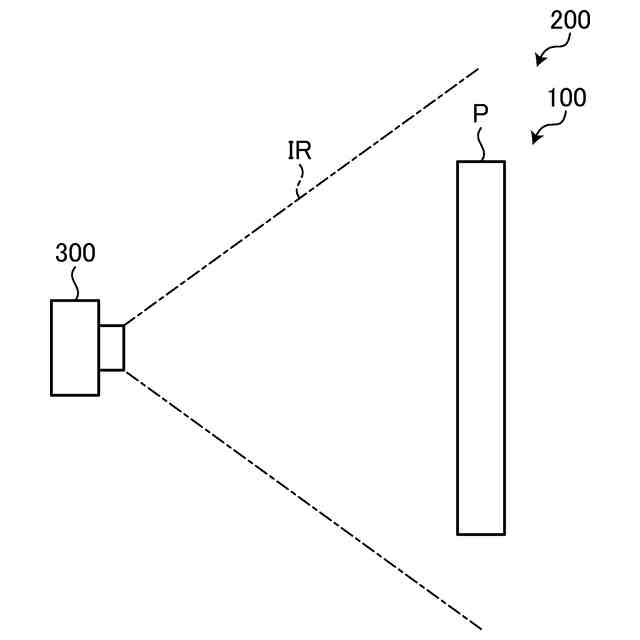

図１は、実施形態１に係る表示システムの概略構成を示す図である。

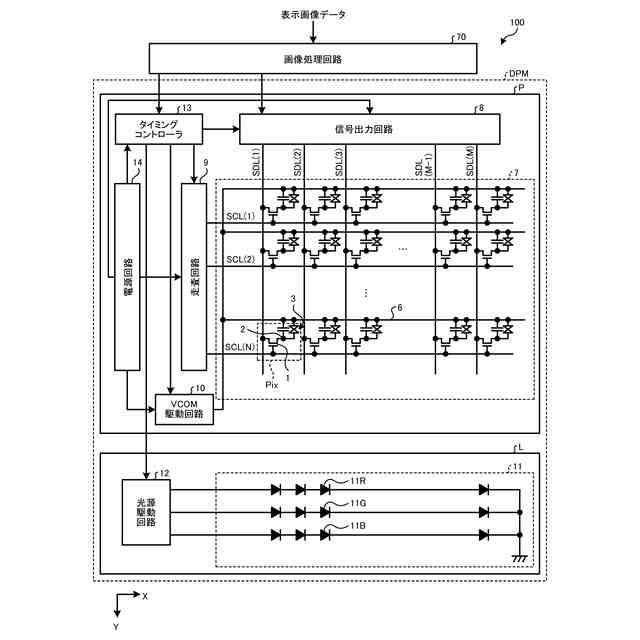

図２は、表示装置の主要構成を示す模式的な回路図である。

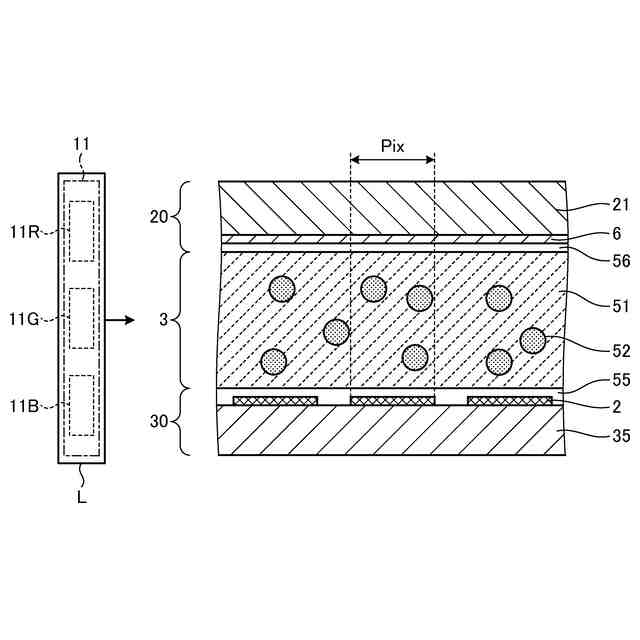

図３は、表示パネルの概略断面図である。

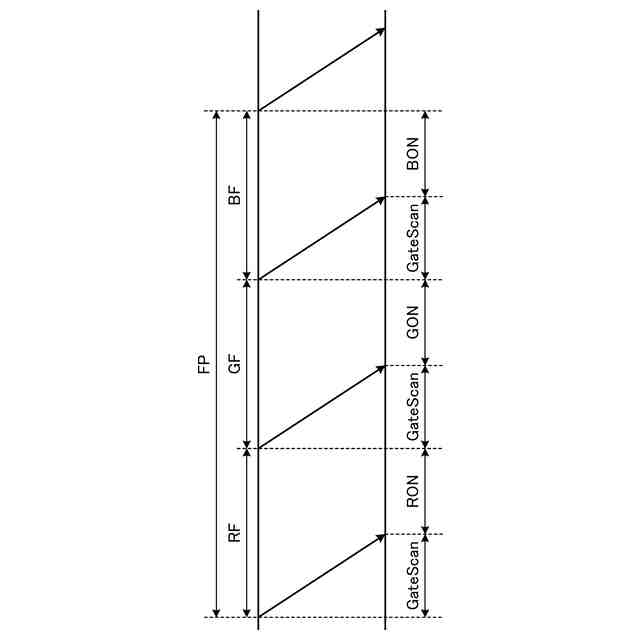

図４は、１フレーム期間の一例を示すタイミングチャートである。

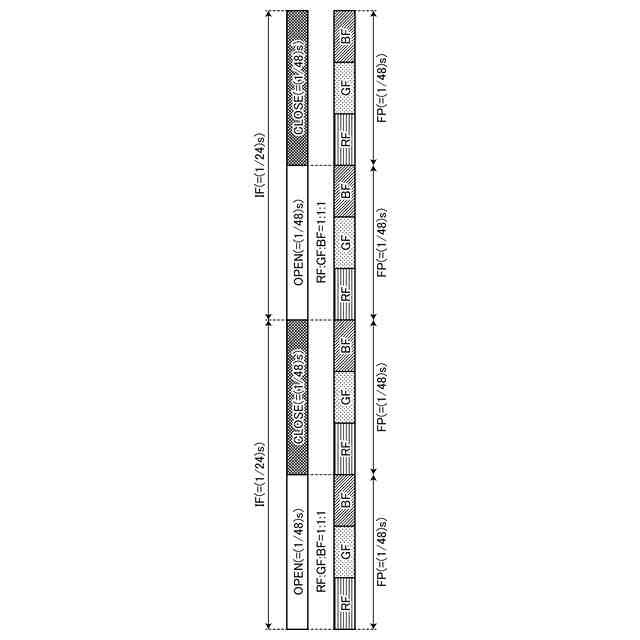

図５は、撮像装置における撮像タイミングと表示装置における表示タイミングとの第１例を示す図である。

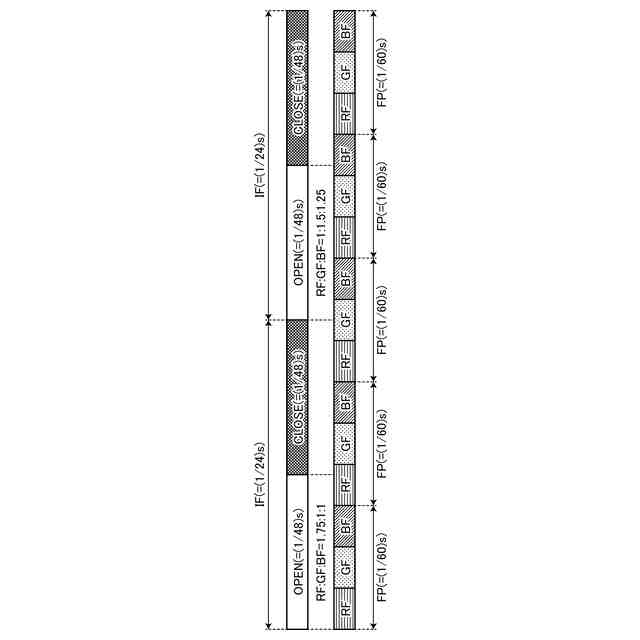

図６は、撮像装置における撮像タイミングと表示装置における表示タイミングとの第２例を示す図である。

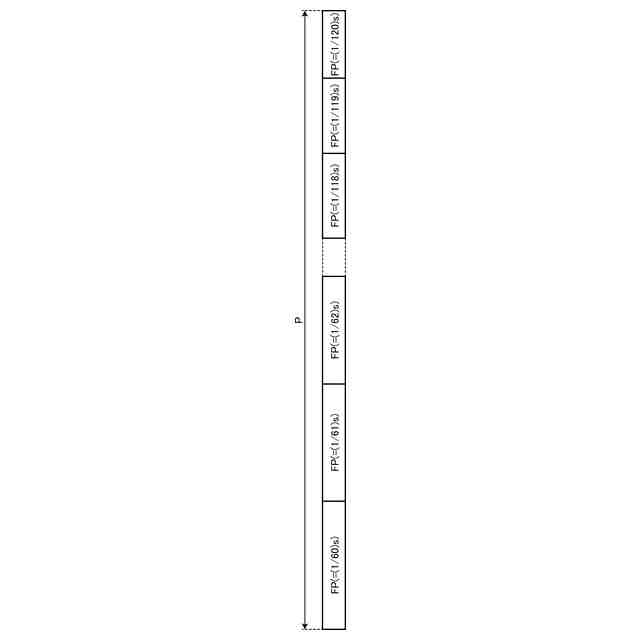

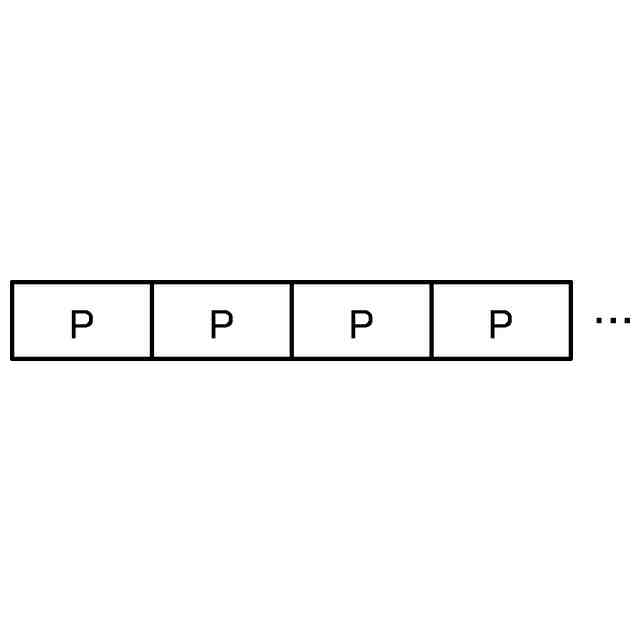

図７は、表示装置におけるフレームレート変更の第１具体例を示す第１概念図である。
図８は、表示装置におけるフレームレート変更の第１具体例を示す第２概念図である。

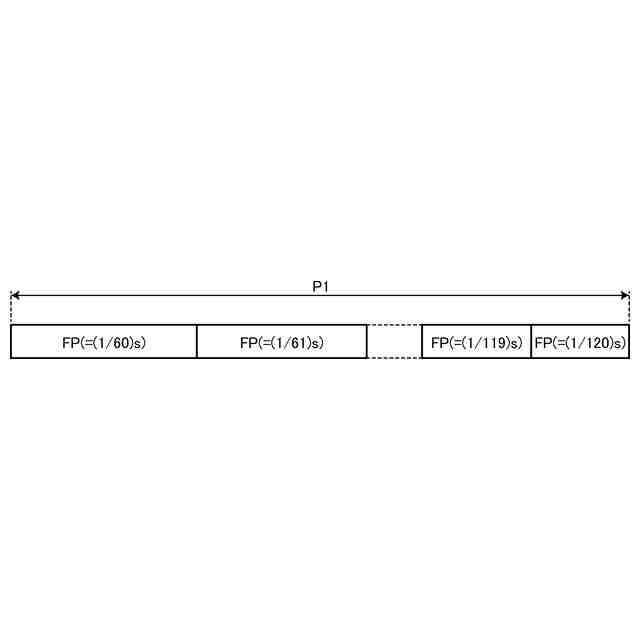

図９Ａは、表示装置におけるフレームレート変更の第２具体例を示す第１概念図である。
図９Ｂは、表示装置におけるフレームレート変更の第２具体例を示す第２概念図である。
図１０は、表示装置におけるフレームレート変更の第２具体例を示す第３概念図である。
図１１は、撮像装置における撮像タイミングと表示装置における表示タイミングとの第３例を示す図である。
図１２は、撮像装置における撮像タイミングと表示装置における表示タイミングとの第４例を示す図である。
図１３は、実施形態２に係る表示システムの概略構成を示す図である。
図１４は、表示装置におけるフレームレート変更の第３具体例を示す概念図である。
【発明を実施するための形態】
【０００８】
本開示を実施するための形態（実施形態）につき、図面を参照しつつ詳細に説明する。なお、以下の実施形態に記載した内容により本開示が限定されるものではない。また、以下に記載した構成要素には、当業者が容易に想定できるもの、実質的に同一のものが含まれる。さらに、以下に記載した構成要素は適宜組み合わせることが可能である。また、開示はあくまで一例にすぎず、当業者において、開示の主旨を保っての適宜変更について容易に想到し得るものについては、当然に本開示の範囲に含有されるものである。また、図面は説明をより明確にするため、実際の態様に比べ、各部の幅、厚さ、形状等について模式的に表される場合があるが、あくまで一例であって、本開示の解釈を限定するものではない。また、本明細書と各図において、既出の図に関して前述したものと同様の要素には、同一の符号を付して、詳細な説明を適宜省略することがある。
【０００９】
（実施形態１）
図１は、実施形態１に係る表示システムの概略構成を示す図である。図１に示すように、実施形態１に係る表示システム２００は、表示装置１００と、撮像装置３００と、を備える。
【００１０】
本開示において、表示装置１００は、同一画素から複数色の光をそれぞれ異なるタイミングで透過させるように画素を制御する所謂フィールドシーケンシャルカラー（ＦＳＣ：Field Sequential Color）方式で表示出力を行う透過型の液晶表示装置である。
（【００１１】以降は省略されています）
