公開番号2025176703
公報種別公開特許公報(A)
公開日2025-12-04
出願番号2025083583
出願日2025-05-19
発明の名称表示システム
出願人株式会社ジャパンディスプレイ
代理人弁理士法人酒井国際特許事務所
主分類G09F 9/00 20060101AFI20251127BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】表示画像の視認性を高め、表示画像のコントラストを向上させることができる表示システムを提供する。
【解決手段】表示システムは、基板上にマトリクス状に並ぶ複数の画素を有する表示装置と、表示装置を覆い、かつ半透過層と半透過層に設けられた複数の開口部を有する表面層と、を備え、複数の画素は、半透過層と重畳して設けられる画素と、開口部と重畳して設けられる画素とを含む。
【選択図】図4
特許請求の範囲【請求項１】
基板上にマトリクス状に並ぶ複数の画素を有する表示装置と、
前記表示装置を覆い、かつ半透過層と、前記半透過層に設けられた複数の開口部を有する表面層と、
を備え、
前記複数の画素は、前記半透過層と重畳して設けられる画素と、前記開口部と重畳して設けられる画素とを含む、
表示システム。
続きを表示（約 640 文字）【請求項２】
前記開口部の直径は、５０μｍ以上１００μｍ以下である、
請求項１に記載の表示システム。
【請求項３】

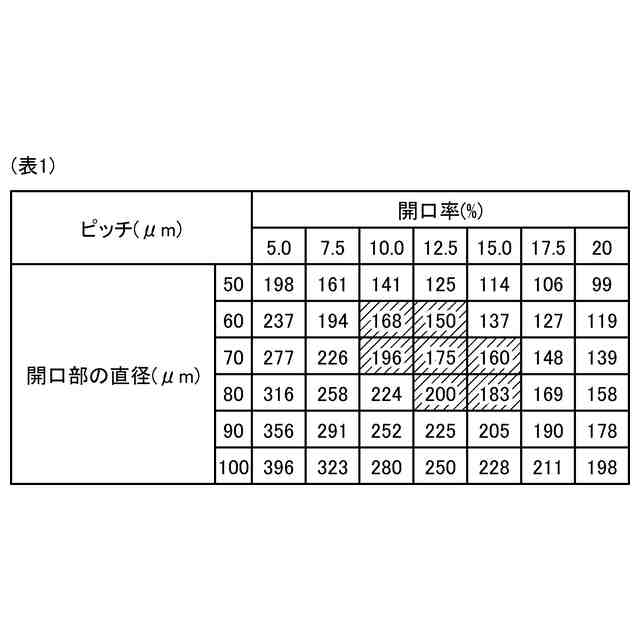

複数の前記開口部の配置ピッチは、１００μｍ以上２００μｍ以下である、
請求項２に記載の表示システム。
【請求項４】

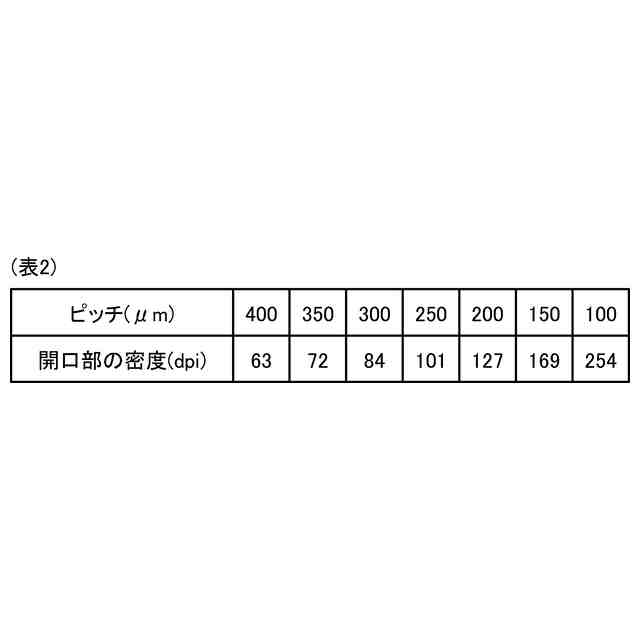

前記開口部の解像度は、１００ｄｐｉ以上２５０ｄｐｉ以下である、
請求項３に記載の表示システム。
【請求項５】
前記複数の開口部は、平面視で正方格子状、斜方格子状または矩形格子状のいずれか一つに配置される、
請求項４に記載の表示システム。
【請求項６】
前記開口部の形状は、断面視で矩形形状である、
請求項５に記載の表示システム。
【請求項７】
前記開口部の形状は、断面視でテーパ形状である、
請求項５に記載の表示システム。
【請求項８】
前記表示装置の垂直方向と、前記開口部の側面とがなす角度の最大値は、１４度である、
請求項７に記載の表示システム。
【請求項９】
前記開口部を保護する保護膜をさらに備え、
前記複数の開口部は、前記保護膜で満たされている、
請求項６に記載の表示システム。
【請求項１０】
前記表面層の外周面は、前記保護膜に覆われている、
請求項９に記載の表示システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、表示システムに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
近年、天然木材等で生成された突板を表示パネルの上に配置したタッチセンサ付き操作表示パネル組込物品が知られている（例えば、特許文献１参照）。特許文献１において、突板は、操作表示パネル組込物品の外表面に位置し、ＬＥＤ光源のアレイは物品内部に位置する。ＬＥＤ光源のアレイから発せられる光で構成される文字や図柄は、突板を通して視認できる。
【０００３】
特許文献２において、複数の無機発光体は、それぞれ表面層に設けられた複数の透過部のそれぞれと重畳して設けられる。このため、表示装置の無機発光体を点灯させた場合、無機発光体からの光が、無機発光体の上方向側に対向する透過部を透過して、表示装置の外部に向けて照射される。
【先行技術文献】
【特許文献】
【０００４】
国際公開第２０１９/０８２３９９号
特開２０２１－３９２８１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１の操作表示パネル組込物品では、突板を通して視認できるＬＥＤ光源の光で構成される文字や図柄の表示画像は、表示状態において解像度が低下し、表示画像がぼやけてしまう可能性がある。このため、特許文献１の文字や図柄の表示画像は、ＬＥＤの点灯状態を単にドットとして表現して伝達する解像度に欠けた用途に限られてしまう。
【０００６】
特許文献２では、特許文献１と比較して、ＬＥＤ光源からの光を、透過部を通して外部に出射できるため、はっきりと表示画像を識別できるようになる。しかしながら、特許文献２の技術においても、解像度を向上させようとすると、透過部の数を増やす必要がある。特許文献２では、透過部の数を抑制しつつ、突板の表面の模様に対して表示画像のコントラストを向上させることが求められている。
【０００７】
本開示は、表示画像の視認性を高め、表示画像のコントラストを向上させることができる表示システムを提供することを目的とする。
【課題を解決するための手段】
【０００８】
本開示の一態様の表示システムは、基板上にマトリクス状に並ぶ複数の画素を有する表示装置と、前記表示装置を覆い、かつ半透過層と、前記半透過層に設けられた複数の開口部を有する表面層と、を備え、前記複数の画素は、前記半透過層と重畳して設けられる画素と、前記開口部と重畳して設けられる画素とを含む。
【図面の簡単な説明】
【０００９】

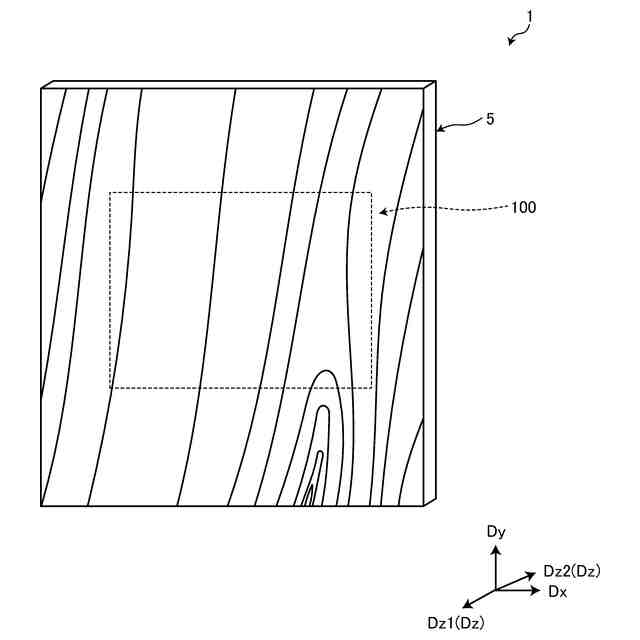

図１は、本実施形態に係る表示システムの模式図である。

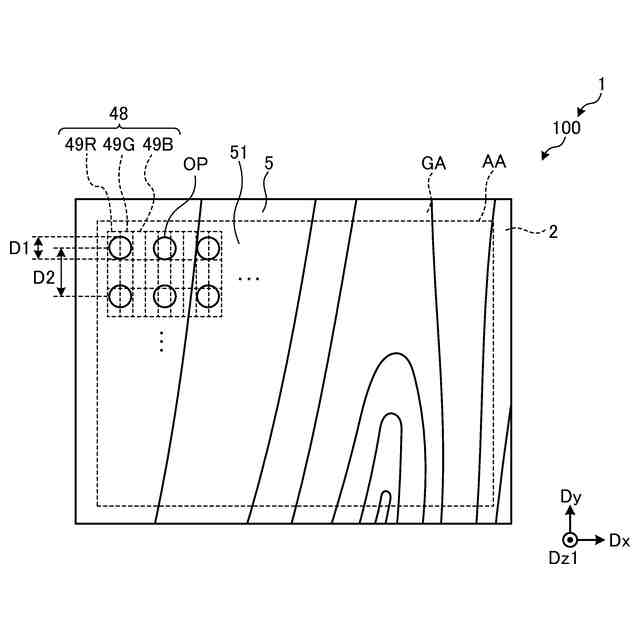

図２は、本実施形態に係る表示装置の模式的な平面図である。

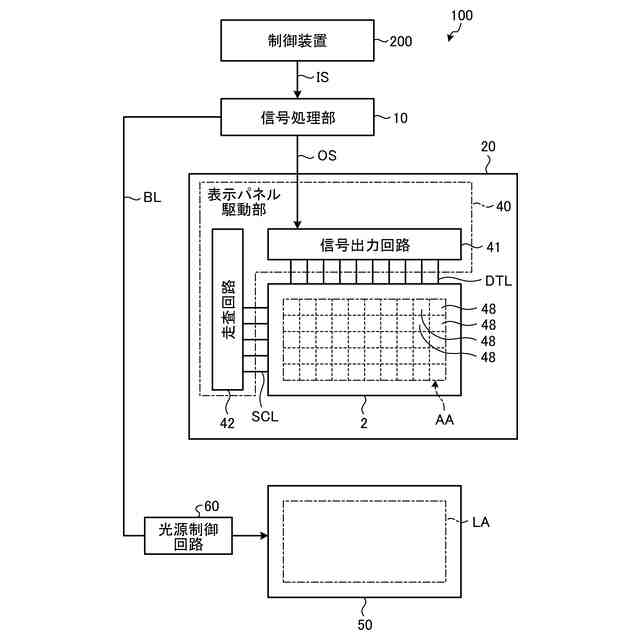

図３は、実施形態１の表示装置の主要構成例を示す図である。

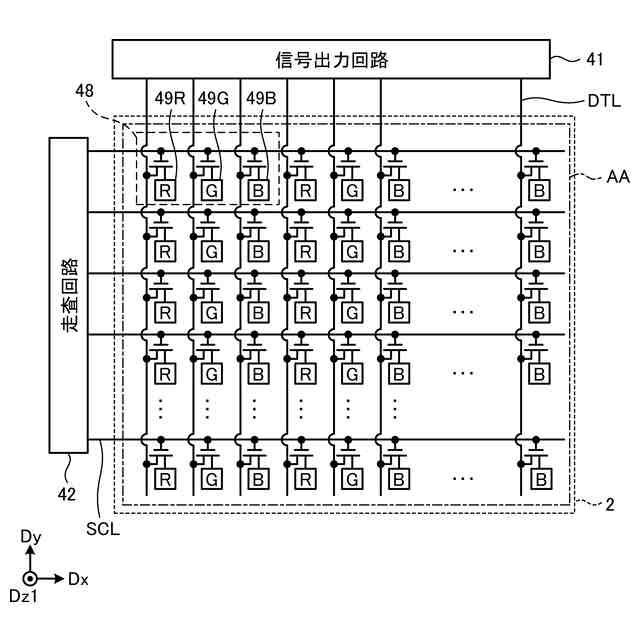

図４は、実施形態１の表示パネルの画素配列の一例を示す図である。
図５は、実施形態１に係る表示システムの模式的な一部断面図である。

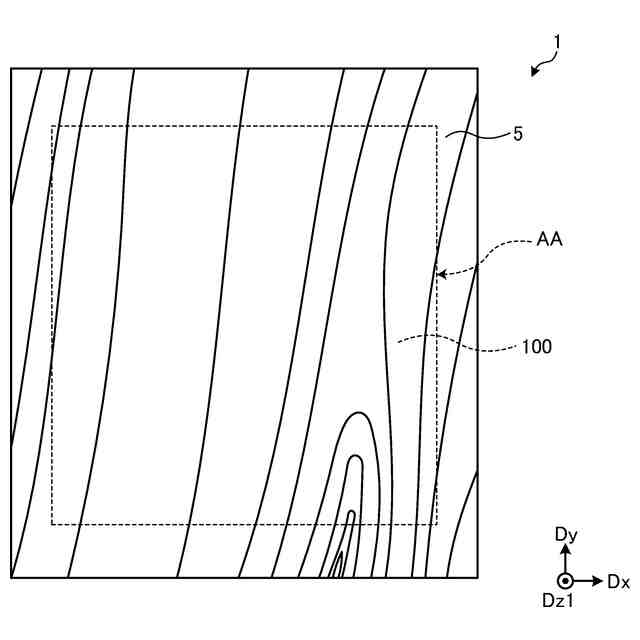

図６は、表示装置が光を出射していない場合の表示システムの外観を示した模式図である。

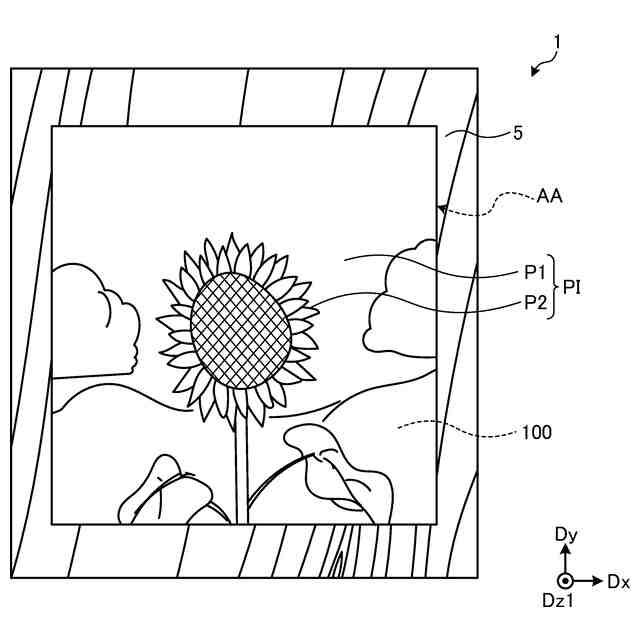

図７は、表示装置が光を出射している場合の表示システムの外観を示した模式図である。
図８は、実施形態１の第１変形例に係る表示システムの模式的な一部断面図である。
図９は、実施形態１の第２変形例に係る表示システムの模式的な一部断面図である。
図１０は、実施形態２に係る表示システムの模式的な一部断面図である。
図１１は、実施形態２の第１変形例に係る表示システムの模式的な一部断面図である。
図１２は、実施形態２の第２変形例に係る表示システムの模式的な一部断面図である。
図１３は、実施形態３に係る表示システムの模式的な一部断面図である。
図１４は、実施形態３の変形例に係る表示システムの模式的な一部断面図である。
【発明を実施するための形態】
【００１０】
発明を実施するための形態（実施形態）につき、図面を参照しつつ詳細に説明する。以下の実施形態に記載した内容により本開示が限定されるものではない。また、以下に記載した構成要素には、当業者が容易に想定できるもの、実質的に同一のものが含まれる。さらに、以下に記載した構成要素は適宜組み合わせることが可能である。なお、開示はあくまで一例にすぎず、当業者において、発明の主旨を保っての適宜変更について容易に想到し得るものについては、当然に本開示の範囲に含有されるものである。また、図面は説明をより明確にするため、実際の態様に比べ、各部の幅、厚さ、形状等について模式的に表される場合があるが、あくまで一例であって、本開示の解釈を限定するものではない。また、本明細書と各図において、既出の図に関して前述したものと同様の要素には、同一の符号を付して、詳細な説明を適宜省略することがある。
（【００１１】以降は省略されています）
