公開番号2025174058
公報種別公開特許公報(A)
公開日2025-11-28
出願番号2024080076
出願日2024-05-16
発明の名称表示装置
出願人キヤノン株式会社
代理人個人,個人,個人,個人,個人
主分類G09F 9/00 20060101AFI20251120BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】縦型設置、横型設置に対応した放熱構成を実現する。
【解決手段】表示モジュールと、放熱のための複数のファンと、前記表示装置が縦型設置及び横型設置のいずれの設置状態であるかを検出する検出手段と、前記設置状態に基づいて前記複数のファンの回転を制御する制御手段とを有する表示装置。

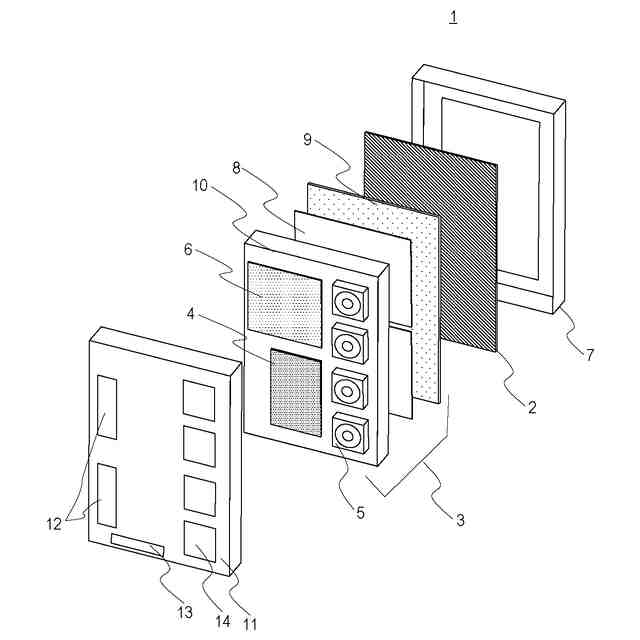

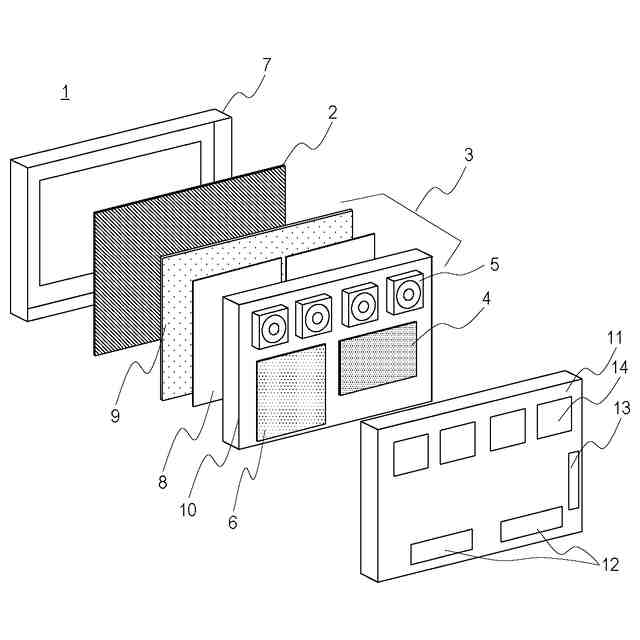

【選択図】図1
特許請求の範囲【請求項１】
表示装置であって、
表示モジュールと、
放熱のための複数のファンと、
前記表示装置が縦型設置及び横型設置のいずれの設置状態であるかを検出する検出手段と、
前記設置状態に基づいて前記複数のファンの回転を制御する制御手段と
を有することを特徴とする表示装置。
続きを表示（約 670 文字）【請求項２】
内部の温度分布を検出する手段をさらに有し、
前記制御手段は、前記温度分布にも基づいて前記複数のファンの回転を制御する
ことを特徴とする請求項１に記載の表示装置。
【請求項３】

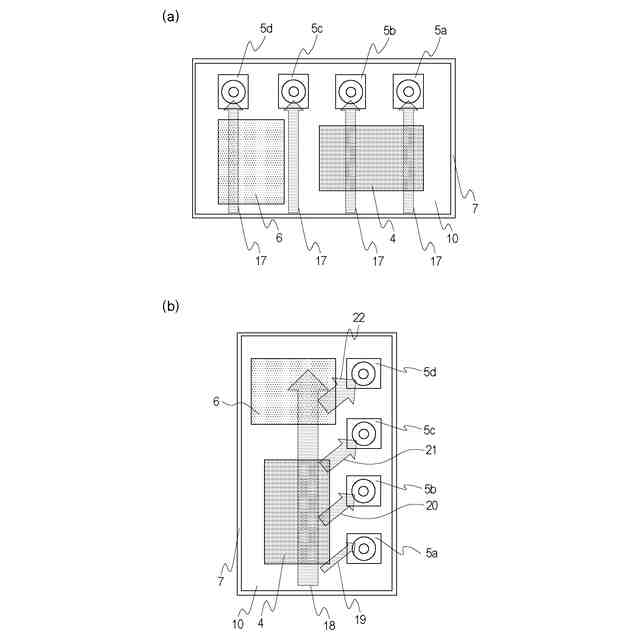

前記表示装置が縦型設置されている設置状態において、前記表示装置の上側に位置する前記ファンの回転数は、下側に位置する前記ファンより大きいことを特徴とする請求項１に記載の表示装置。
【請求項４】

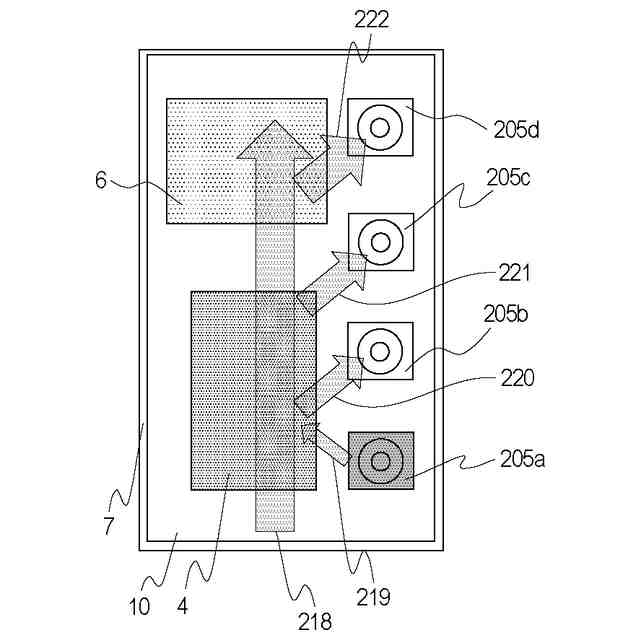

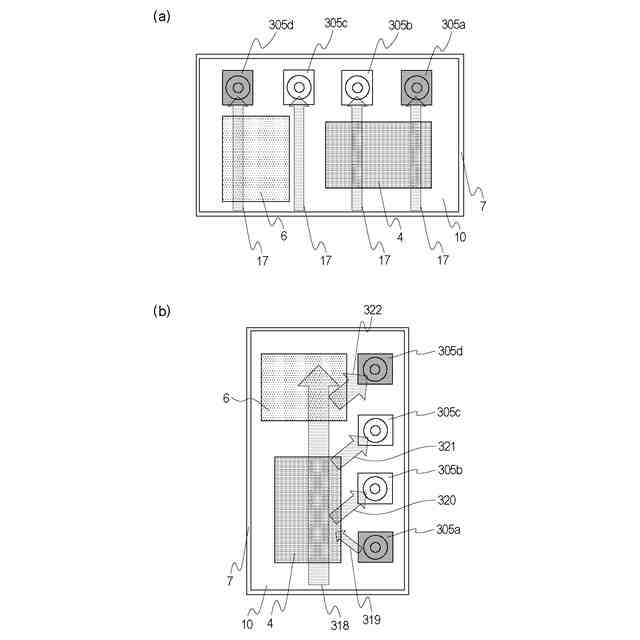

前記制御手段は、前記表示装置が縦型設置されている状態において、前記表示装置の下側に位置する前記ファンを停止することを特徴とする請求項１に記載の表示装置。
【請求項５】
前記ファンは吸気及び排気が兼用可能なファンであり、

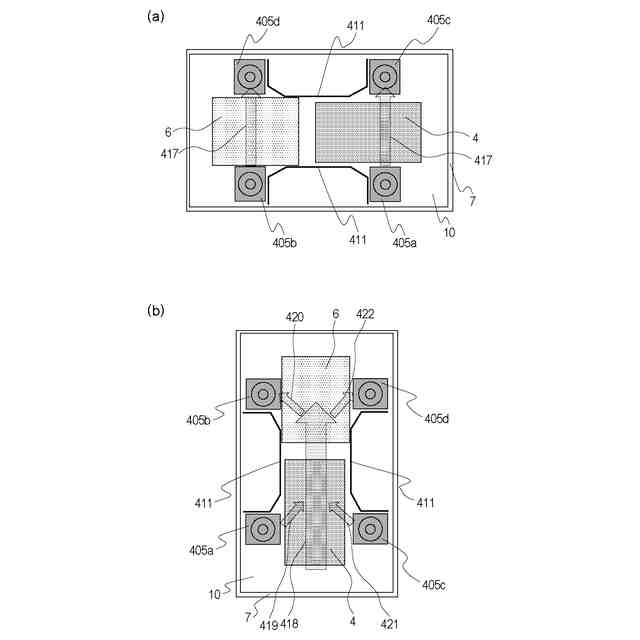

前記制御手段は、前記表示装置が縦型設置されている状態において、前記表示装置の下側に位置する前記ファンを吸気に、上側に位置する前記ファンを排気とするように制御することを特徴とする請求項１に記載の表示装置。
【請求項６】

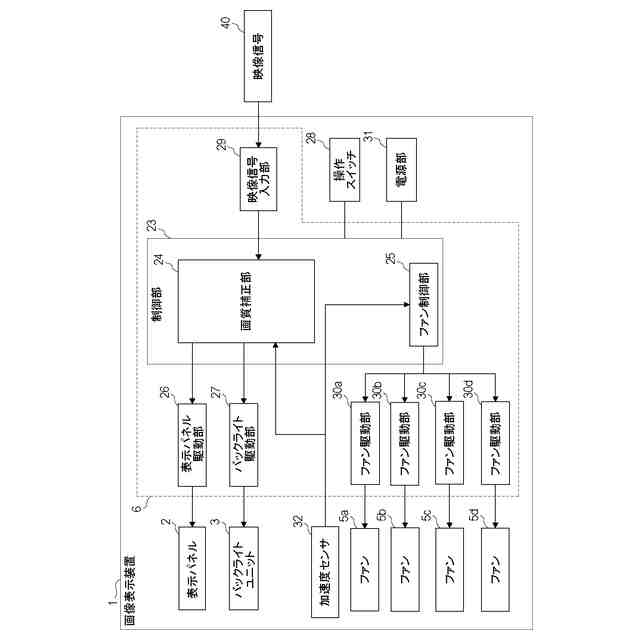

前記検出手段は、重力方向に基づいて前記表示装置が縦型設置及び横型設置のいずれの状態であるかを検出することを特徴とする請求項１に記載の表示装置。
【請求項７】
前記表示モジュールは、液晶パネルと、前記液晶パネルを照射するバックライトユニットとを備えることを特徴とする請求項１に記載の表示装置。
【請求項８】
前記表示モジュールは、ＯＬＥＤパネルを有することを特徴とする請求項１に記載の表示装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、表示装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
近年、表示装置では、高精細な表示パネルを用いられ、また、バックライトの光源としてＬＥＤ（ＬｉｇｈｔＥｍｉｔｔｉｎｇＤｉｏｄｅ）が用いられることがある。これにより、表示装置の表示性能およびシステム制御性能が向上するとともに、消費電力も増加し、システム回路や電源回路などの各種電気部品や回路基板の発熱も増加している。
【０００３】
また、いわゆる縦撮影された動画が普及するとともに、縦撮影された動画をよりきれいに視聴するために表示装置の表示性能および、システム制御性能の向上も求められている。例えば、ライブ中継やＥコマースなどにおいて、表示装置は広い色域に対応できることが必要とされたり、ＨＤＲ（ＨｉｇｈＤｙｎａｍｉｃＲａｎｇｅ）表示が求められたりすることが発生している。
【０００４】
このような状況下において、１つの表示装置で横型設置と縦型設置とを切り替えながら利用できることが必要とされている。これに対し、１つの表示装置で横型設置、縦型設置を兼用した場合を想定して、表示装置の主要発熱部品の冷却方法が考えられている。
【０００５】
特許文献１には、吸気ファンと排気ファンを設けることで、横型設置、縦型設置に対応した放熱構造を実現した表示装置が開示されている。
【０００６】
特許文献２には、温度センサで縦横を検知し、ファン回転数を変化させ、冷却することが可能な表示装置が開示されている。
【先行技術文献】
【特許文献】
【０００７】
特開２０２１－１２４５９３号広報
特許第３６２５８１１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】

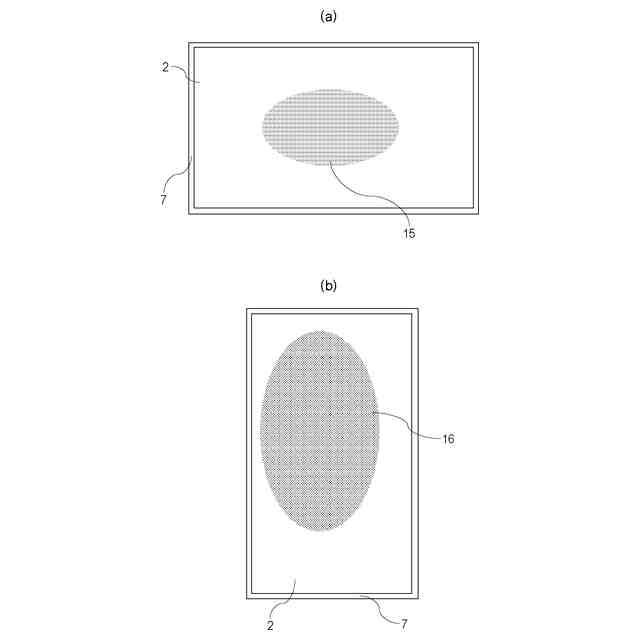

しかしながら、特許文献１では吸気から排気までのダクトが大きくなったり長くなったりする課題があった。また特許文献２のように温度センサによりファンの回転数を算出、変化させても、全体の発熱量が増加すると、面上の温度ムラを小さくすることが困難であった。面上の温度ムラが大きい状況では、表示パネルやバックライトの温度ムラによって変化し、輝度ムラや色度ムラなどの画質への悪影響が発生しうる。
【０００９】
そこで、本発明では、上記課題を鑑みて、縦型設置、横型設置両方に対応した放熱構成を実現ことを目的とする。
【課題を解決するための手段】
【００１０】
表示装置は、表示モジュールと、放熱のための複数のファンと、前記表示装置が縦型設置及び横型設置のいずれの設置状態であるかを検出する検出手段と、前記設置状態に基づいて前記複数のファンの回転を制御する制御手段とを有する。
【発明の効果】
（【００１１】以降は省略されています）
