公開番号2025169001
公報種別公開特許公報(A)
公開日2025-11-12
出願番号2024073938
出願日2024-04-30
発明の名称撮像装置
出願人キヤノン株式会社
代理人弁理士法人秀和特許事務所
主分類H04N 23/65 20230101AFI20251105BHJP(電気通信技術)
要約【課題】省電力制御を行いつつ所望の撮像画像を記録可能な撮像装置を提供する。
【解決手段】本発明の撮像装置は、第1時間分の撮像画像を一時的に格納可能なメモリと、前記撮像画像を格納する記憶部への電力供給を制御する制御手段とを有し、前記制御手段は、前記記憶部の起動時間である第2時間が前記第1時間よりも短い場合に、所定のユーザ操作が行われるまで前記記憶部への電力供給を停止し、前記第2時間が前記第1時間よりも長い場合に、前記所定のユーザ操作が行われる前に前記記憶部への電力供給を開始するように制御することを特徴とする。

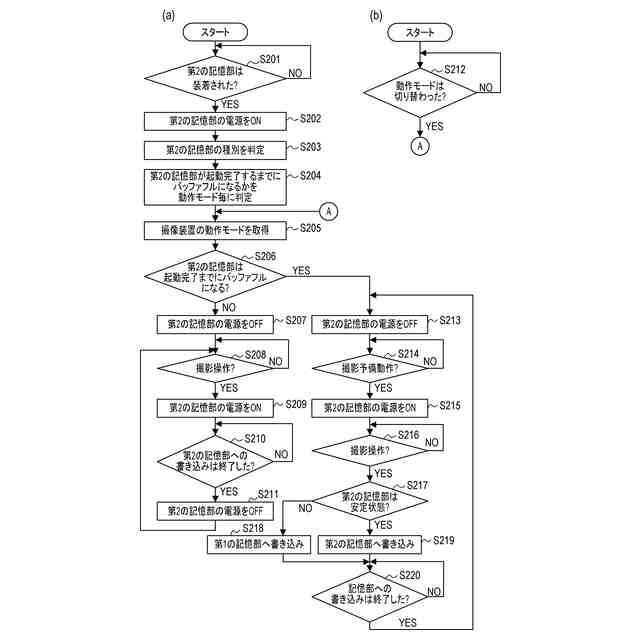

【選択図】図2
特許請求の範囲【請求項１】
第１時間分の撮像画像を一時的に格納可能なメモリと、
前記撮像画像を格納する記憶部への電力供給を制御する制御手段と
を有し、
前記制御手段は、
前記記憶部の起動時間である第２時間が前記第１時間よりも短い場合に、所定のユーザ操作が行われるまで前記記憶部への電力供給を停止し、
前記第２時間が前記第１時間よりも長い場合に、前記所定のユーザ操作が行われる前に前記記憶部への電力供給を開始する
ように制御する
ことを特徴とする撮像装置。
続きを表示（約 940 文字）【請求項２】
前記第２時間に関する情報を取得する取得手段をさらに有する
ことを特徴とする請求項１に記載の撮像装置。
【請求項３】
前記取得手段は、前記第２時間を計測する
ことを特徴とする請求項２に記載の撮像装置。
【請求項４】
前記情報は、前記記憶部の種類に関する情報であり、
前記制御手段は、前記記憶部の種類に応じた時間を前記第２時間として使用する
ことを特徴とする請求項２に記載の撮像装置。
【請求項５】
前記制御手段は、複数の動作モードのうち、設定されている動作モードに基づいて、前記第１時間を決定する
ことを特徴とする請求項１に記載の撮像装置。
【請求項６】
前記制御手段は、前記設定されている動作モードでの前記メモリへの記録速度と、前記メモリの容量とに応じて前記第１時間を決定する
ことを特徴とする請求項５に記載の撮像装置。
【請求項７】
前記複数の動作モードは、記録する動画の解像度およびフレームレートの少なくとも一方が異なる複数の動画記録モードを含む
ことを特徴とする請求項５に記載の撮像装置。
【請求項８】
前記複数の動作モードは、記録する静止画の解像度および静止画連続撮影のコマ速の少なくとも一方が異なる複数の静止画記録モードを含む
ことを特徴とする請求項５に記載の撮像装置。
【請求項９】
前記制御手段は、前記記憶部への電力供給がされていない状態において、前記メモリの空き容量が閾値よりも少なくなった場合に、前記記憶部への電力供給を開始するように制御する
ことを特徴とする請求項１～８のいずれか１項に記載の撮像装置。
【請求項１０】
前記制御手段は、前記第２時間が前記第１時間よりも長い場合に、所定の動作が行われるまで前記記憶部への電力供給を停止し、前記所定の動作が行われたことによって前記記憶部への電力供給を開始するように制御する
ことを特徴とする請求項１～８のいずれか１項に記載の撮像装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、撮像装置に関し、特に外部記録装置の接続時における省電力制御に関するものである。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
近年、デジタルカメラでは、高画素化および高フレームレート化に伴い、デジタルカメラ内で単位時間に生成されるデータ量が増加傾向にある。データを記録するメディアが、このようなデータ量の増加に対応できないと、書き込みに時間が掛かり、連写や動画記録を継続することができなくなる可能性がある。
【０００３】
そのため、ＣＦＥｘｐｒｅｓｓカードなどの高速処理が可能なメディアが使用されることがある。しかしながら、デジタルカメラ内部の発熱やＣＦＥｘｐｒｅｓｓカードの発熱によって、ＣＦＥｘｐｒｅｓｓカードの温度が動作上限温度に達し、書き込み速度が著しく低下し、撮影を止めなければならないことがある。
【０００４】
そこで、デジタルカメラと外部のＳＳＤ（ＳｏｌｉｄＳｔａｔｅＤｒｉｖｅ）とを、ＵＳＢなどを用いて接続し、ＳＳＤにデータを保存することで、デジタルカメラ内部の発熱を抑えることがある。しかしながら、ＳＳＤは待機電力が多いため、ＳＳＤを使っていないときはＳＳＤの電源をＯＦＦすることが望ましい。
【０００５】
特許文献１には、省電力のために、シャッタースイッチ押下（撮影の実行を指示する撮影操作）をトリガーとして、撮像センサや記憶媒体を含む回路に電力供給を行う技術が開示されている。
【先行技術文献】
【特許文献】
【０００６】
特開昭６２－０４９７８６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかしながら、特許文献１に開示された従来技術では、記憶媒体への電力供給が撮影操作の後に行われるため、記憶媒体の起動時間に応じて、撮影操作から記憶媒体へのデータ書き込みまでのタイムラグが発生する。このタイムラグにより、所望の撮像画像が記憶媒体に記録できないことがある。例えば、撮影操作直後の撮像画像が記録できなかったり、連写や動画撮影において途中のシーンが記録できなかったり、連写や動画記録が継続できなくなったりする。
【０００８】
本発明は、省電力制御を行いつつ所望の撮像画像を記録可能な撮像装置を提供することを目的とする。
【課題を解決するための手段】
【０００９】
本発明の撮像装置は、第１時間分の撮像画像を一時的に格納可能なメモリと、前記撮像画像を格納する記憶部への電力供給を制御する制御手段とを有し、前記制御手段は、前記記憶部の起動時間である第２時間が前記第１時間よりも短い場合に、所定のユーザ操作が行われるまで前記記憶部への電力供給を停止し、前記第２時間が前記第１時間よりも長い場合に、前記所定のユーザ操作が行われる前に前記記憶部への電力供給を開始するように制御することを特徴とする。
【発明の効果】
【００１０】
本発明によれば、省電力制御を行いつつ所望の撮像画像を記録可能な撮像装置を提供することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
