公開番号2025161096
公報種別公開特許公報(A)
公開日2025-10-24
出願番号2024064010
出願日2024-04-11
発明の名称記録装置
出願人キヤノン株式会社
代理人弁理士法人秀和特許事務所
主分類B41J 29/00 20060101AFI20251017BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】メンテナンスの作業性に優れた記録装置を提供する。
【解決手段】記録装置1は、記録媒体を搬送方向に搬送する第1搬送路と、第1搬送路によって搬送される記録媒体に処理を行う第1処理部とを有する第1処理筐体と、記録媒体を搬送方向に搬送する第2搬送路と、第2搬送路によって搬送される記録媒体に処理を行う第2処理部とを有する第2処理筐体と、第1処理部を制御するための第1電装部を有する第1電装筐体と、第2処理部を制御するための第2電装部を有する第2電装筐体と、を備え、第1電装筐体は第1処理筐体に対し搬送方向と交差する記録媒体の幅方向に分離可能に連結し、第2電装筐体は第1電装筐体と独立して第2処理筐体に対して幅方向に分離可能に連結する。
【選択図】図4
特許請求の範囲【請求項１】
記録媒体を搬送方向に搬送する第１搬送路と、前記第１搬送路によって搬送される記録媒体に処理を行う第１処理部とを有する第１処理筐体と、
記録媒体を搬送方向に搬送する第２搬送路と、前記第２搬送路によって搬送される記録媒体に処理を行う第２処理部とを有する第２処理筐体と、
前記第１処理部を稼働するための第１電装部を有する第１電装筐体と、
前記第２処理部を稼働するための第２電装部を有する第２電装筐体と、
を備える記録装置であって、
前記第１電装筐体は前記第１処理筐体に対し前記搬送方向と交差する記録媒体の幅方向に分離可能に連結し、前記第２電装筐体は前記第１電装筐体と独立して前記第２処理筐体に対して前記幅方向に分離可能に連結することを特徴とする記録装置。
続きを表示（約 1,400 文字）【請求項２】
前記第１電装部は、前記第１処理部の動作を制御する制御基板と、前記第１処理部の駆動源である電源と、を含むことを特徴とする請求項１に記載の記録装置。
【請求項３】
前記第１電装筐体は、前記制御基板を内部に収納する複数の基板収納部と、前記基板収納部の下方に位置し、前記電源を内部に収納する複数の電源収納部と、を含み、
前記第１電装筐体の内部に配置される複数の前記制御基板と複数の前記基板収納部の総重量は、前記第１電装筐体の内部に配置される複数の前記電源より軽いことを特徴とする請求項２に記載の記録装置。
【請求項４】
前記第１電装筐体は、開閉可能な開閉部材であって、前記基板収納部が設けられる開閉部材を有し、
前記第１電装筐体の前記幅方向の前記第１処理筐体側の端部には、前記第１電装筐体の内部と外部を連通する開口が形成されており、
前記開閉部材が閉じられている状態において前記幅方向に見たときに、前記基板収納部と前記開口と前記第１処理部は互いに重なる位置にあることを特徴とする請求項３に記載の記録装置。
【請求項５】
前記電源は、前記電源収納部から前記幅方向に引き出し可能に前記電源収納部に収納されていることを特徴とする請求項３に記載の記録装置。
【請求項６】
前記第１処理筐体は、前記第１処理部の排気を排出する排出口を有し、
前記第１電装筐体は、前記第１処理部の排気を前記排出口から回収して外部へと排出する排気路を有することを特徴とする請求項１に記載の記録装置。
【請求項７】
前記第１電装筐体は、外部から空気を取り込む取り込み口を有し、
前記第１電装筐体の内部には、前記第１電装部が配置され、前記取り込み口から空気が取り込まれる第１空間と、前記第１空間に対して仕切られた第２空間であって、前記排気路が配置された第２空間とが形成されていることを特徴とする請求項６に記載の記録装置。
【請求項８】
前記排気路を第１排気路としたとき、前記第１電装筐体は、前記第１電装部からの排気を回収して外部へと排気する第２排気路であって、前記第１空間と前記第２空間をまたがって形成された第２排気路を有することを特徴とする請求項７に記載の記録装置。
【請求項９】
前記第１処理筐体は、前記第１処理部の排気を排出する排出口を有し、
前記第１処理部の排気を前記排出口から回収して外部へと排出する排気路を有する排気筐体であって、前記幅方向において前記第１処理筐体と前記第１電装筐体との間に配置さ
れ、前記第１処理筐体に対し前記幅方向に分離可能に連結し、前記第１電装筐体に対し前記幅方向に分離可能に連結した排気筐体を備えることを特徴とする請求項１に記載の記録装置。
【請求項１０】
前記第１処理筐体の前記幅方向の幅と前記第１電装筐体の前記幅方向の幅はそれぞれ１．１ｍ未満であり、前記第１処理筐体の前記幅方向の幅と前記第１電装筐体の前記幅方向の幅の合計値は１．１ｍ以上であり、
前記第２処理筐体の前記幅方向の幅と前記第２電装筐体の前記幅方向の幅はそれぞれ１．１ｍ未満であり、前記第２処理筐体の前記幅方向の幅と前記第２電装筐体の前記幅方向の幅の合計値は１．１ｍ以上であることを特徴とする請求項１に記載の記録装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、記録装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
記録媒体に画像を記録する記録装置においては、記録媒体に画像を記録する記録部や記録媒体に画像を定着させる定着部などの処理部、その処理部を制御するための電装部が設けられる。これらの処理部や電装部は、メンテナンスのために作業者がアクセス容易であることが好ましい。
【０００３】
特許文献１には、処理部が設けられた装置本体と、電装部が設けられた電装筐体であって、装置本体に回転可能に支持される電装筐体とを備える記録装置が開示されている。このような構成の場合、作業者は、処理部が外部に露出するように電装筐体を装置本体に対して開き、処理部や電装部にアクセスすることができる。
【先行技術文献】
【特許文献】
【０００４】
特開２０１７－２０９８９４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、上述の構成では、電装筐体を回転させるためのスペースが必要であり、記録装置の潜在的な接地面積が大きくなる。また、複数の筐体が隣接して構成される記録装置の場合には、電装筐体を回転させることができず、上述の構成を適用できない可能性もある。
【０００６】
本発明は、上述の課題を鑑みてなされたものであり、メンテナンスの作業性に優れた記録装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
上述の目的を達成するため、本発明の記録装置は、
記録媒体を搬送方向に搬送する第１搬送路と、前記第１搬送路によって搬送される記録媒体に処理を行う第１処理部とを有する第１処理筐体と、
記録媒体を搬送方向に搬送する第２搬送路と、前記第２搬送路によって搬送される記録媒体に処理を行う第２処理部とを有する第２処理筐体と、
前記第１処理部を稼働するための第１電装部を有する第１電装筐体と、
前記第２処理部を稼働するための第２電装部を有する第２電装筐体と、
を備える記録装置であって、
前記第１電装筐体は前記第１処理筐体に対し前記搬送方向と交差する記録媒体の幅方向に分離可能に連結し、前記第２電装筐体は前記第１電装筐体と独立して前記第２処理筐体に対して前記幅方向に分離可能に連結することを特徴とする記録装置。
【発明の効果】
【０００８】
本発明によれば、装置の大型化や設置面積を抑えるとともに、電装部や装置本体の機能部に対するメンテナンス作業の効率を向上できる印刷装置を提供できる。
【図面の簡単な説明】
【０００９】

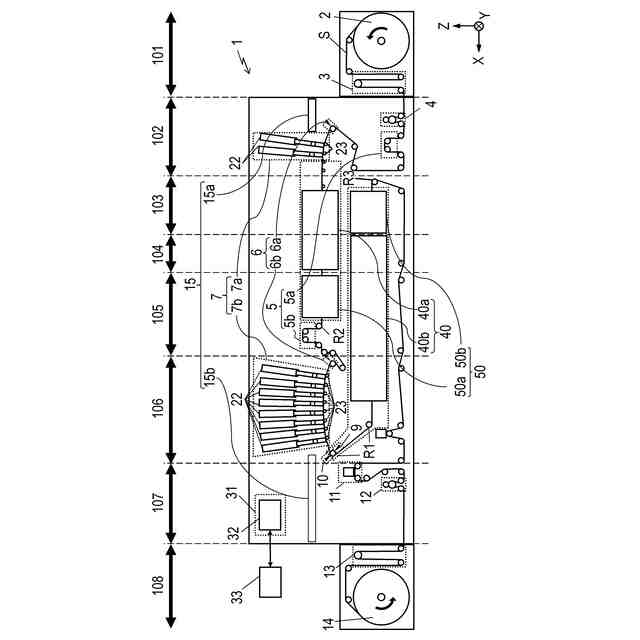

記録装置の内部構成を示す概略断面図である。

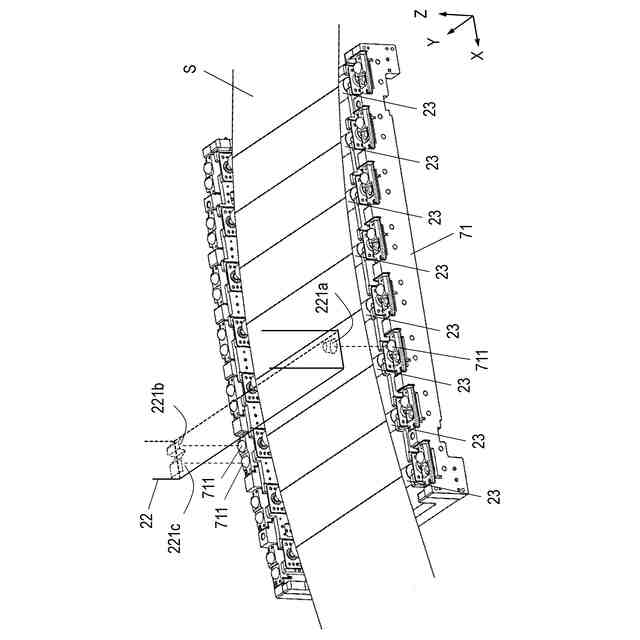

記録部のシート搬送部筐体の斜視図である。

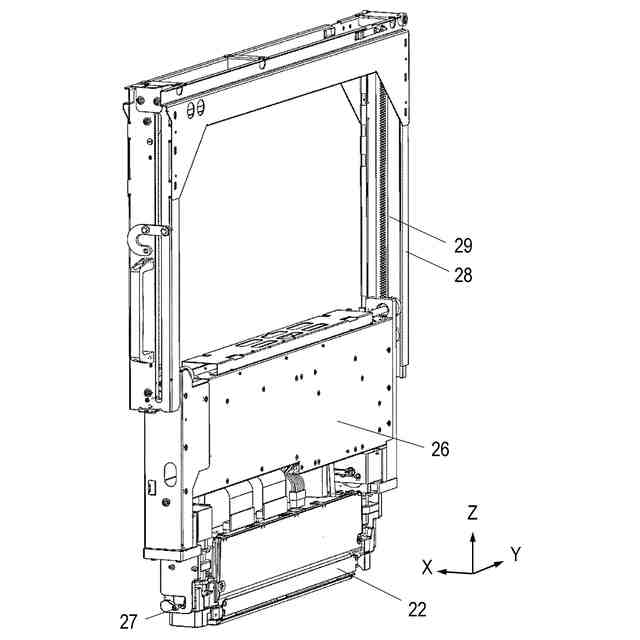

記録ヘッドの昇降機構の斜視図である。

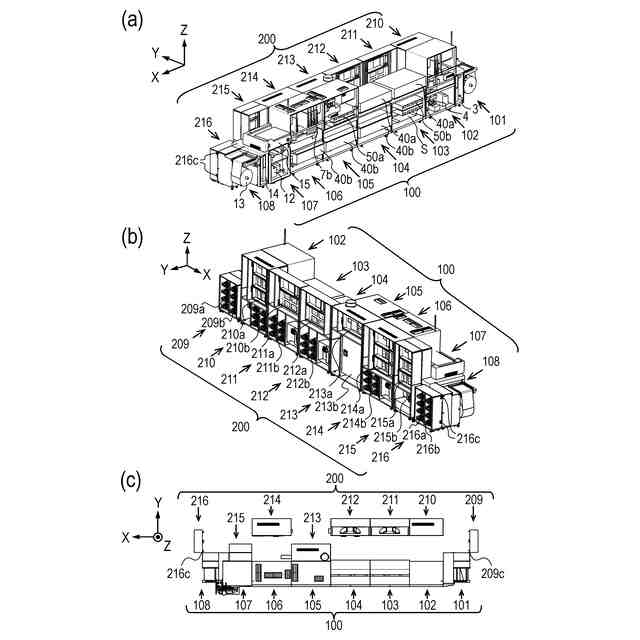

記録装置の全体図である。
電装筐体部の筐体の斜視図である。

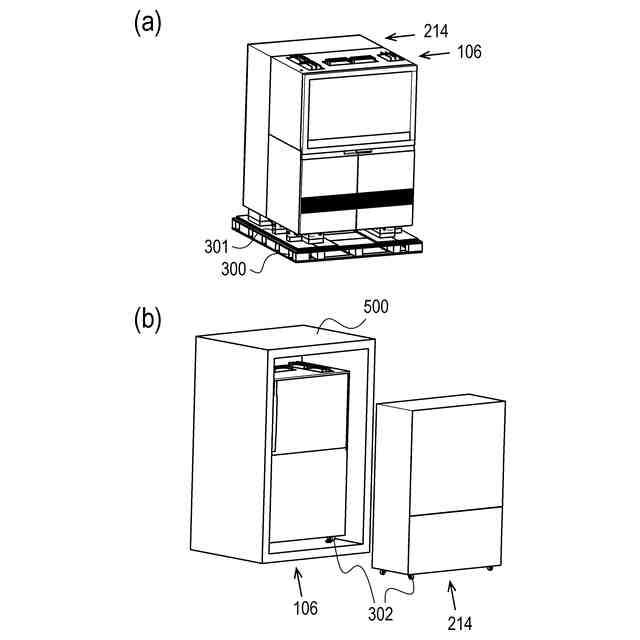

筐体の出荷及び運搬の説明図である。

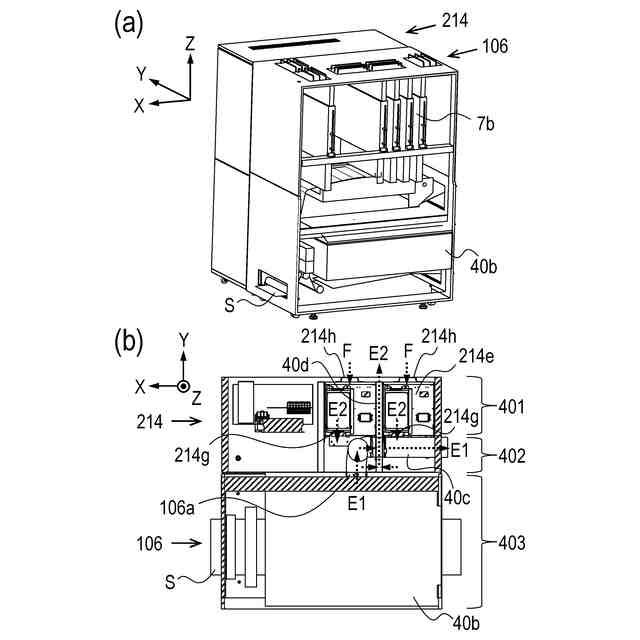

第１実施形態に係る筐体内の気流思想の説明図である。
第２実施形態に係る筐体内の説明図である。
【発明を実施するための形態】
【００１０】
以下に図面を参照して、この発明を実施するための形態を、実施例に基づいて例示的に詳しく説明する。なお、この実施の形態に記載されている構成部品の寸法、材質、形状それらの相対配置等は、発明が適用される装置の構成や各種条件により適宜変更されるべきものである。すなわち、この発明の範囲を以下の実施の形態に限定する趣旨のものではない。
