公開番号2025173206
公報種別公開特許公報(A)
公開日2025-11-27
出願番号2024078681
出願日2024-05-14
発明の名称集塵ステーション及び塵埃回収装置
出願人シャープ株式会社
代理人弁理士法人WisePlus
主分類A47L 9/28 20060101AFI20251119BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】本開示は、自動収集開始前にユーザが自動収集を開始するか否かを簡単に選択することができ、ユーザの利便性を向上させることができる集塵ステーション及び塵埃回収装置を提供する。
【解決手段】集塵ステーションは、掃除機に接続して上記掃除機から塵埃を回収する集塵ステーションであって、上記集塵ステーションは、上記掃除機との接続を検知する接続検知部と、制御部と、報知部とを含み、上記制御部は、上記接続検知部が上記掃除機の接続を検知すると、上記報知部に塵埃の自動収集を開始することをユーザに対して報知させる制御を行う。
【選択図】図1
特許請求の範囲【請求項１】
掃除機に接続して前記掃除機から塵埃を回収する集塵ステーションであって、
前記集塵ステーションは、前記掃除機との接続を検知する接続検知部と、制御部と、報知部とを含み、
前記制御部は、前記接続検知部が前記掃除機の接続を検知すると、前記報知部に塵埃の自動収集を開始することをユーザに対して報知させる制御を行う、集塵ステーション。
続きを表示（約 1,200 文字）【請求項２】
更に、入力部を備え、
前記報知部が塵埃の自動収集を開始することをユーザに報知してから所定時間経過すると、前記制御部は、前記自動収集を開始し、
前記所定時間経過前に前記入力部に前記自動収集を中止する情報が入力されると、前記制御部は、前記自動収集を行わない制御を行う、請求項１に記載の集塵ステーション。
【請求項３】
更に、入力部を備え、
塵埃の自動収集が開始された後、前記入力部に前記自動収集を中止する情報が入力されると、前記制御部は、前記自動収集を中止する制御を行う、請求項１に記載の集塵ステーション。
【請求項４】
更に、前記自動収集制御を行わない自動収集禁止時間帯を格納する時間記憶部を有し、
前記自動収集禁止時間帯に前記接続検知部が前記掃除機の接続を検知すると、前記制御部は、前記報知部に前記自動収集を行わない時間帯であることをユーザに対して報知させる制御を行う、請求項２又は３に記載の集塵ステーション。
【請求項５】
前記報知部が前記自動収集を行わない時間帯であることをユーザに報知した後、
所定時間経過前に前記入力部に前記自動収集を開始する情報が入力されると、前記制御部は、前記自動収集を開始し、
前記所定時間経過前に前記入力部に前記自動収集を開始する情報が入力されない場合、前記制御部は、自動収集を行わない制御を行う、請求項４に記載の集塵ステーション。
【請求項６】
更に、前記自動収集制御を行わない自動収集禁止時間帯を格納する時間記憶部を有し、
前記自動収集禁止時間帯に前記接続検知部が前記掃除機の接続を検知すると、前記制御部は、前記報知部に前記自動収集を行わない時間帯であることをユーザに対して報知させる制御を行う、請求項１に記載の集塵ステーション。
【請求項７】
前記報知部は、スピーカー、表示部及び光源からなる群より選ばれる少なくとも一つを含み、
前記制御部は、前記スピーカーによる音声通知、前記表示部への表示、及び、前記光源の点灯のうち、少なくとも一つの方法でユーザに報知を行う、請求項１～３のいずれかに記載の集塵ステーション。
【請求項８】
更に、前記自動収集制御を行わない自動収集禁止時間帯を格納する時間記憶部を有し、
前記自動収集禁止時間帯に前記接続検知部が前記掃除機の接続を検知すると、前記制御部は、前記表示部への表示及び前記光源の点灯のうち少なくとも一つの方法で、前記報知部に前記自動収集を行わない時間帯であることをユーザに対して報知させる制御を行う、請求項７に記載の集塵ステーション。
【請求項９】
掃除機と、請求項１に記載の集塵ステーションとを備える塵埃回収装置。

発明の詳細な説明【技術分野】
【０００１】
以下の開示は、集塵ステーション及び塵埃回収装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
近年、掃除機と、上記掃除機を設置する集塵ステーションを備えた塵埃回収装置が開発されている。集塵ステーションは、接続された掃除機に溜まった塵埃を集塵ステーション側へ移動させることで、掃除機側のごみ捨ての手間を省き、ユーザの利便性を向上させている。
【０００３】
例えば特許文献１には、電気掃除機と、この電気掃除機が接続可能な集塵装置とを具備した電気掃除装置であって、集塵装置の送風機制御手段による電動送風機の駆動開始のタイミングを決定する決定手段を備えた電気掃除装置が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－２１７２０５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
従来の集塵ステーションは、掃除機が集塵ステーションに接続されると、接続を検知して自動で塵埃の回収を開始する。特許文献１では、集塵装置の電動送風機の駆動を許可する時刻帯をユーザが任意に設定できることが開示されている。一方で、自動収集を許可する時刻帯以外の時刻では自動収集は行われない。例えば、ユーザの帰宅時間が遅くなり掃除を行う時間が遅くなった場合、掃除機を集塵ステーションに接続した時刻が自動収集を許可する時刻帯を過ぎていると自動収集は行われず、掃除機のゴミを回収したいと思っていても自動収集がされず、自動収集させたい場合は、自動収集を許可する時刻帯の設定を変更する必要があった。このように、従来の特定の時刻帯に自動収集を許可するという方法では、ユーザのフレキシブルな生活習慣に対応することが難しかった。
【０００６】
本開示は、自動収集開始前にユーザが自動収集を開始するか否かを簡単に選択することができ、ユーザの利便性を向上させることができる集塵ステーション及び塵埃回収装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の一態様の集塵ステーションは、掃除機に接続して上記掃除機から塵埃を回収する集塵ステーションであって、上記集塵ステーションは、上記掃除機との接続を検知する接続検知部と、制御部と、報知部とを含み、上記制御部は、上記接続検知部が上記掃除機の接続を検知すると、上記報知部に塵埃の自動収集を開始することをユーザに対して報知させる制御を行う。
【０００８】
本発明の他の一態様の塵埃回収装置は、掃除機と、上記本発明の一態様の集塵ステーションとを備える。
【発明の効果】
【０００９】
本開示により、自動収集開始前にユーザが自動収集を開始するか否かを簡単に選択することができ、ユーザの利便性を向上させることができる集塵ステーション及び塵埃回収装置を提供することができる。
【図面の簡単な説明】
【００１０】
塵埃回収装置１を構成する掃除機１００及び集塵ステーション２００の外観を略示した正面図である。
掃除機１００の外観及び内部構造を略示した正面図である。
集塵ステーション２００の外観及び内部構造を略示した右側面図である。

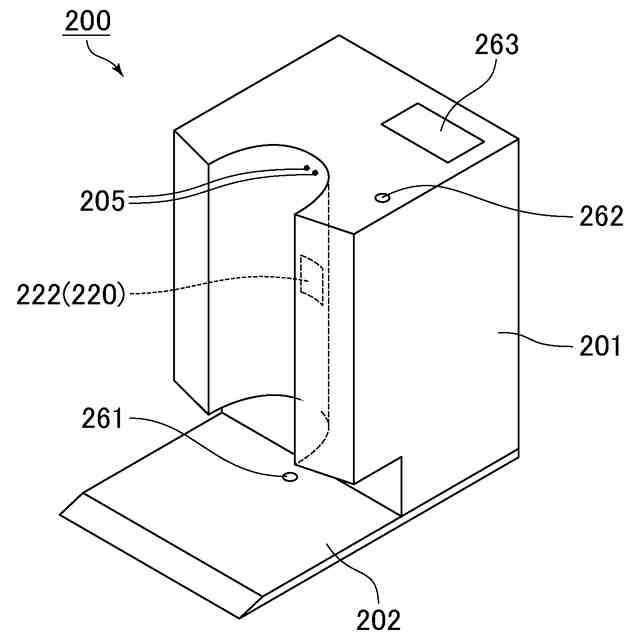

集塵ステーション２００の外観を略示した斜視図である。
実施形態１の集塵ステーション２００を備える塵埃回収装置１のブロック図の一例である。

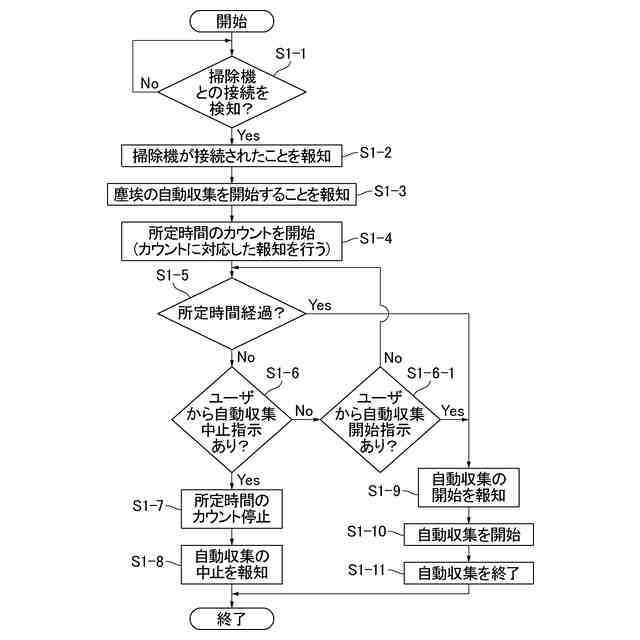

実施形態１の集塵ステーション２００の処理の一例を示したフローチャートである。
実施形態１の集塵ステーション２００の処理の他の一例を示したフローチャートである。

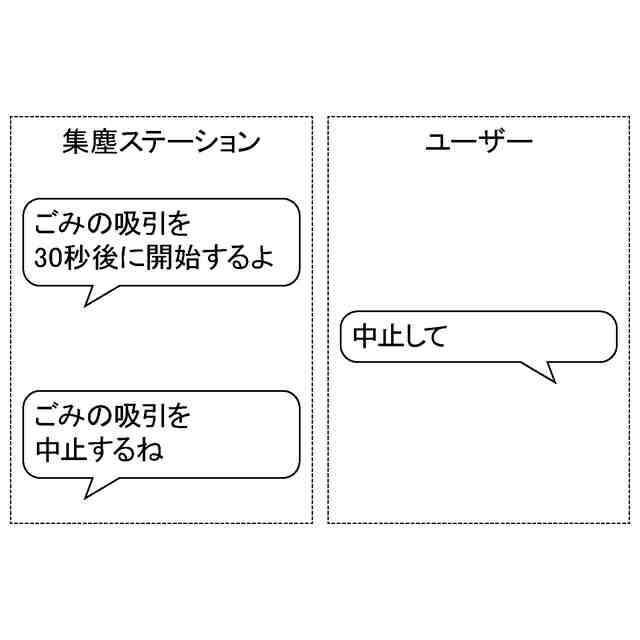

音声通知及び音声入力の一例を示した説明図である。
音声通知及び音声入力の他の一例を示した説明図である。
報知部及び入力部としてディスプレイを用いる報知方法及び入力方法の一例を示した説明図である。
報知部として７セグメント表示を用いる報知方法の一例を示した説明図である。
報知部としてＬＥＤを用いる報知方法の一例を示した説明図である。
実施形態２の集塵ステーション２００を備える塵埃回収装置１のブロック図の一例である。
実施形態２の集塵ステーション２００の処理の一例を示したフローチャートである。
【発明を実施するための形態】
