公開番号2025165586
公報種別公開特許公報(A)
公開日2025-11-05
出願番号2024069724
出願日2024-04-23
発明の名称通信装置
出願人シャープ株式会社
代理人個人,個人,個人,個人
主分類H04W 52/02 20090101AFI20251028BHJP(電気通信技術)
要約【課題】定期的に無線モジュールをリセットする通信装置に関して消費電力を低減する。
【解決手段】基地局300を介してセンタ400と通信するための無線通信モジュール120と、定期的に無線通信モジュールをリセットするマイクロコンピュータ110と、を備える通信装置100が提供される。マイクロコンピュータは、無線通信モジュールを介した通信に成功したと判断できる場合に、無線通信モジュールのリセットの間隔を長くする。
【選択図】図1
特許請求の範囲【請求項１】
基地局を介してセンタと通信するための無線通信モジュールと、
定期的に前記無線通信モジュールをリセットするマイクロコンピュータと、を備える通信装置であって、
前記マイクロコンピュータは、前記無線通信モジュールを介した通信に成功したと判断できる場合に、前記無線通信モジュールのリセットの間隔を長くする、通信装置。
続きを表示（約 800 文字）【請求項２】
基地局を介してセンタと通信するための無線通信モジュールと、
定期的に前記無線通信モジュールをリセットするマイクロコンピュータと、を備える通信装置であって、
前記マイクロコンピュータは、前記無線通信モジュールを介した通信に成功したと判断できる場合に、前記無線通信モジュールの次のリセットを省略する、通信装置。
【請求項３】
基地局を介してセンタと通信するための無線通信モジュールと、
定期的に前記無線通信モジュールをリセットするマイクロコンピュータと、を備える通信装置であって、
前記マイクロコンピュータは、前記無線通信モジュールを介した通信に成功したと判断できる場合に、前記無線通信モジュールの次のリセットまでのカウントをリセットする、通信装置。
【請求項４】
前記マイクロコンピュータは、ＬＴＥのｅＤＲＸモード時には前記リセットの間隔を短く設定し、ＰＳＭモード時には前記リセットの間隔を長く設定する、請求項１から３のいずれか１項に記載の通信装置。
【請求項５】
前記マイクロコンピュータは、前記無線通信モジュールによる前記センタとの接続に成功した場合に、前記無線通信モジュールを介した通信に成功したと判断する、請求項１から３のいずれか１項に記載の通信装置。
【請求項６】
前記マイクロコンピュータは、前記無線通信モジュールによるサーバとの接続に成功した場合に、前記無線通信モジュールを介した通信に成功したと判断する、請求項１から３のいずれか１項に記載の通信装置。
【請求項７】
前記マイクロコンピュータは、前記無線通信モジュールによる前記基地局との接続に成功した場合に、前記無線通信モジュールを介した通信に成功したと判断する、請求項１から３のいずれか１項に記載の通信装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、通信装置の技術に関し、特に所定の情報を無線通信によって基地局を介してセンタに送信するための通信装置の技術に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来から、検針結果や測定結果やその他の情報などを無線通信によって基地局を介してセンタにアップロードする通信装置が知られている。たとえば、特開２０１７－３７３５８号公報（特許文献１）には、観測システム、中継装置及び観測データ受信方法が開示されている。特許文献１によると、観測対象の観測データを観測して所定の周期で送信する観測局から観測データを間欠受信し、無線受信部が観測データを受信できなかった場合に、現在設定された受信周期を、無線受信部における間欠受信の受信休止時間又は受信時間の少なくとも一方を現在の受信休止時間又は現在の受信時間とは異なる時間に設定した受信周期に変更して、次回の受信動作を行い、無線受信部が観測データを受信できた場合に、無線受信部における間欠受信の受信休止時間及び受信時間を予め設定された基本受信休止時間及び基本受信時間に設定した、所定の送信周期に対応する基本受信周期で、次回の受信動作を行う。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－３７３５８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明の目的は、定期的に無線モジュールをリセットする通信装置に関して消費電力を低減し、サーバの負荷を軽減することである。
【課題を解決するための手段】
【０００５】
この発明のある態様に従うと、基地局を介してセンタと通信するための無線通信モジュールと、定期的に無線通信モジュールをリセットするマイクロコンピュータと、を備える通信装置が提供される。マイクロコンピュータは、無線通信モジュールを介した通信に成功したと判断できる場合に、無線通信モジュールのリセットの間隔を長くする。
【発明の効果】
【０００６】
以上のように、本発明によれば、定期的に無線モジュールをリセットする通信装置に関して消費電力を低減し、サーバの負荷を軽減することができる。
【図面の簡単な説明】
【０００７】
第１の実施の形態にかかるネットワークシステム１の全体構成を示すイメージ図である。
第１の実施の形態にかかるネットワークシステム１の情報処理を示すシーケンス図である。
第１の実施の形態にかかるｅＤＲＸモードの通信処理を示すイメージ図である。

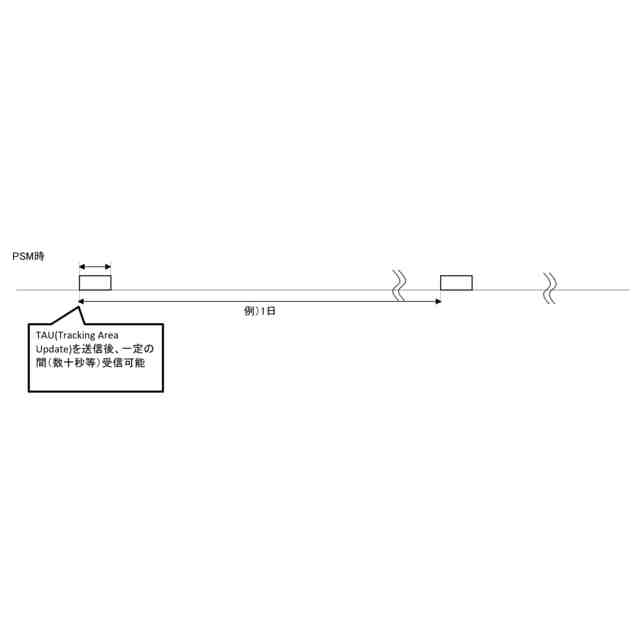

第１の実施の形態にかかるＰＳＭモードの通信処理を示すイメージ図である。
第２の実施の形態にかかるネットワークシステム１の情報処理を示すシーケンス図である。
第３の実施の形態にかかるネットワークシステム１の情報処理を示すシーケンス図である。
【発明を実施するための形態】
【０００８】
以下、図面を参照しつつ、本発明の実施の形態について説明する。以下の説明では、同一の部品には同一の符号を付してある。それらの名称および機能も同じである。したがって、それらについての詳細な説明は繰り返さない。
＜第１の実施の形態＞
＜ネットワークシステム１の全体構成＞
【０００９】
まず、図１を参照して、本実施の形態にかかるネットワークシステム１は、主に、通信装置１００と、メータ２００と、基地局装置３００と、センタ装置４００と、サーバ５００と、を含む。
【００１０】
メータ２００は、ガスや水道の使用量を検針するものである。メータ２００は、測定結果を通信装置１００に伝達する。
（【００１１】以降は省略されています）
