公開番号2025172508
公報種別公開特許公報(A)
公開日2025-11-26
出願番号2024078054
出願日2024-05-13
発明の名称電子ペーパー及び電子ペーパー管理システム
出願人シャープ株式会社
代理人個人,個人,個人
主分類G09G 3/20 20060101AFI20251118BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】表示内容の書き換えの成否が検出可能な電子ペーパー及び電子ペーパー管理システムを提供する。
【解決手段】電子ペーパー10は、表示画面13と、表示制御部11aと、読取部14と、判定部11bとを備える。表示制御部11aは、表示画面13に表示される画像を第1表示データD1に基づく第1画像に書き換える。読取部14は、第1画像内の予め定められた所定領域Rを光学的に読み取る。判定部11bは、読取部14による読み取り結果が第1表示データD1に対応するか否かの判定を行う。
【選択図】図1
特許請求の範囲【請求項１】
表示画面と、
前記表示画面に表示される画像を第１表示データに基づく第１画像に書き換える表示制御部と、
前記第１画像内の予め定められた所定領域を光学的に読み取る読取部と、
前記読取部による読み取り結果が前記第１表示データに対応するか否かの判定を行う判定部と
を備える、電子ペーパー。
続きを表示（約 1,100 文字）【請求項２】
前記表示制御部は、前記第１表示データに対応する固有パターンを前記第１画像における前記所定領域に表示させる、請求項１に記載の電子ペーパー。
【請求項３】
前記固有パターンは、１次元コードと、２次元コードと、複数色の配置パターンとの少なくとも１つを含む、請求項２に記載の電子ペーパー。
【請求項４】
前記表示制御部は、前記判定部による前記判定後に前記固有パターンの表示を消去する、請求項２または３に記載の電子ペーパー。
【請求項５】
前記読取部は、前記表示制御部による画像の書き換え後に前記所定領域を読み取り、
前記判定部は、前記読取部による前記所定領域の読み取り後に前記判定を行う、請求項１乃至請求項３のいずれか１項に記載の電子ペーパー。
【請求項６】
前記表示画面を支持する支持部を更に備え、
前記読取部は、前記支持部において前記所定領域へ向けて配置されている、請求項１乃至請求項３のいずれか１項に記載の電子ペーパー。
【請求項７】
前記表示画面の上方に配置された庇部を更に備え、
前記読取部は、前記庇部において前記所定領域へ向けて配置されている、請求項１乃至請求項３のいずれか１項に記載の電子ペーパー。
【請求項８】
前記表示画面の端部を覆う枠部を更に備え、
前記所定領域は、前記枠部に覆われた前記端部に配置され、
前記読取部は、前記枠部において前記所定領域へ向けて配置されている、請求項１乃至請求項３のいずれか１項に記載の電子ペーパー。
【請求項９】
前記所定領域を照明する光源を更に備える、請求項８に記載の電子ペーパー。
【請求項１０】
電子ペーパーと管理装置とを備える電子ペーパー管理システムであって、
前記電子ペーパーは、
表示画面と、
前記表示画面に表示される画像を第１表示データに基づく第１画像に書き換える表示制御部と、
前記第１画像内の予め定められた所定領域を光学的に読み取る読取部と、
前記読取部による読み取り結果が前記第１表示データに対応するか否かの判定を行う判定部と、
前記管理装置との間で通信を行う第１通信部と
を有し、
前記管理装置は、前記第１通信部との間で通信を行う第２通信部を有し、
前記第２通信部は、前記第１通信部へ前記第１表示データを送信し、前記判定部による判定結果を前記第１通信部から受信する、電子ペーパー管理システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、電子ペーパー及び電子ペーパー管理システムに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１に開示された表示装置では、電源投入時に、情報格納用メモリの内容が２次元コードの画像に変換されて表示される。この２次元コードをカメラ付き携帯電話端末で撮影し、電子メールでサポートセンターに送信することで、簡単に、オンラインによる故障診断や保守が受けられる。
【先行技術文献】
【特許文献】
【０００３】
特開２００７－２７１８０６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
電子ペーパーは、電圧印加なしに表示内容（表示画面に表示される画像）を保持でき、電力を必要とするのは表示内容の書き換え（更新）時のみである。しかしながら、表示内容の書き換えの成否は検出できない。用途によっては、書き換えに失敗したことで誤った内容が表示され続けると、意図せぬ問題を引き起こすことがあり得る。
【０００５】
本開示は、表示内容の書き換えの成否が検出可能な電子ペーパー及び電子ペーパー管理システムを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の電子ペーパーは、表示画面と、表示制御部と、読取部と、判定部とを備える。前記表示制御部は、前記表示画面に表示される画像を第１表示データに基づく第１画像に書き換える。前記読取部は、前記第１画像内の予め定められた所定領域を光学的に読み取る。前記判定部は、前記読取部による読み取り結果が前記第１表示データに対応するか否かの判定を行う。
【０００７】
本開示の電子ペーパー管理システムは、電子ペーパーと管理装置とを備える。前記電子ペーパーは、表示画面と、表示制御部と、読取部と、判定部と、第１通信部とを有する。前記表示制御部は、前記表示画面に表示される画像を第１表示データに基づく第１画像に書き換える。前記読取部は、前記第１画像内の予め定められた所定領域を光学的に読み取る。前記判定部は、前記読取部による読み取り結果が前記第１表示データに対応するか否かの判定を行う。前記第１通信部は、前記管理装置との間で通信を行う。前記管理装置は、第２通信部を有する。第２通信部は、前記第１通信部との間で通信を行う。前記第２通信部は、前記第１通信部へ前記第１表示データを送信し、前記判定部による判定結果を前記第１通信部から受信する。
【発明の効果】
【０００８】
本開示によれば、表示内容の書き換えの成否が検出可能な電子ペーパー及び電子ペーパー管理システムを提供できる。
【図面の簡単な説明】
【０００９】

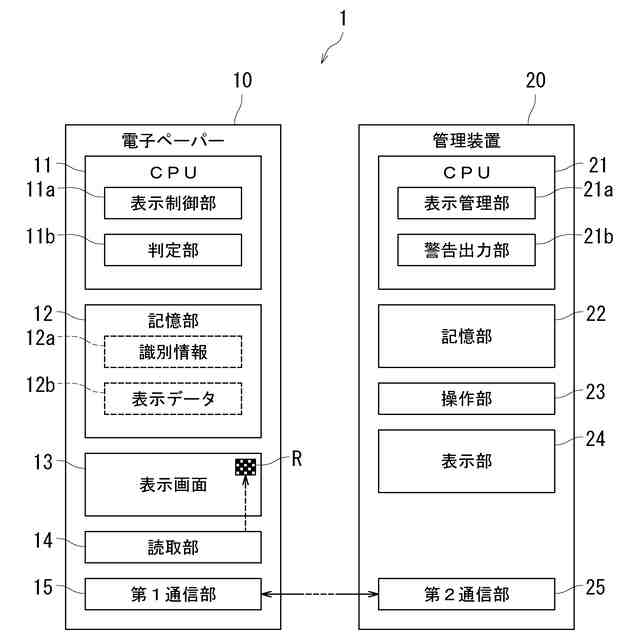

本開示の第１実施形態に係る電子ペーパー１０を管理する電子ペーパー管理システム１の機能的構成を示すブロック図である。

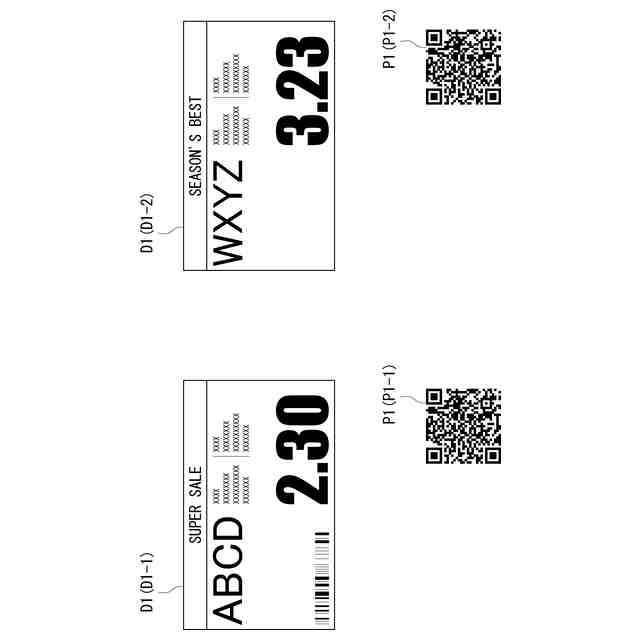

第１表示データＤ１とこの第１表示データＤ１に基づく固有パターンＰ１とを例示する説明図である。
第１表示データＤ１及び固有パターンＰ１に基づく表示画面１３への表示を例示する説明図である。
本開示の第２実施形態に係る電子ペーパー管理システム１による主要処理を示すフローチャートである。

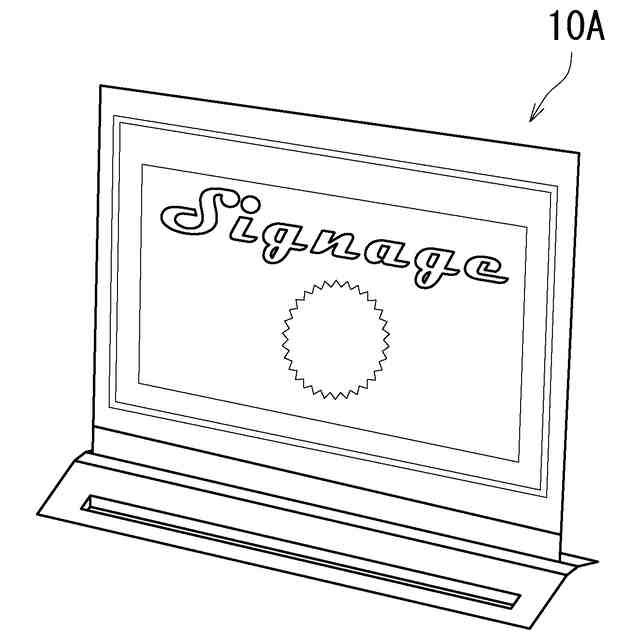

本開示の第３実施形態に係る電子ペーパー１０Ａの斜視図である。
電子ペーパー１０Ａの内部を示す概略断面図である。
本開示の第４実施形態に係る電子ペーパー１０Ｂの斜視図である。
電子ペーパー１０Ｂの内部を示す概略断面図である。
本開示の第５実施形態に係る電子ペーパー１０Ｃの斜視図である。
電子ペーパー１０Ｃの内部を示す概略断面図である。
【発明を実施するための形態】
【００１０】
本開示の実施形態について、図面を参照しながら説明する。なお、図中、同一又は相当部分については同一の参照符号を付して説明を繰り返さない。
（【００１１】以降は省略されています）
