特許ウォッチ

公開番号2025153328
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024055760
出願日2024-03-29
発明の名称照明表示装置
出願人株式会社小糸製作所
代理人弁理士法人あお葉国際特許事務所
主分類G09F 13/04 20060101AFI20251002BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】複数光源を有する車両用照明表示装置において、隣接する光源からの光の混色を防止しつつ、光源光の利用効率を向上させる。

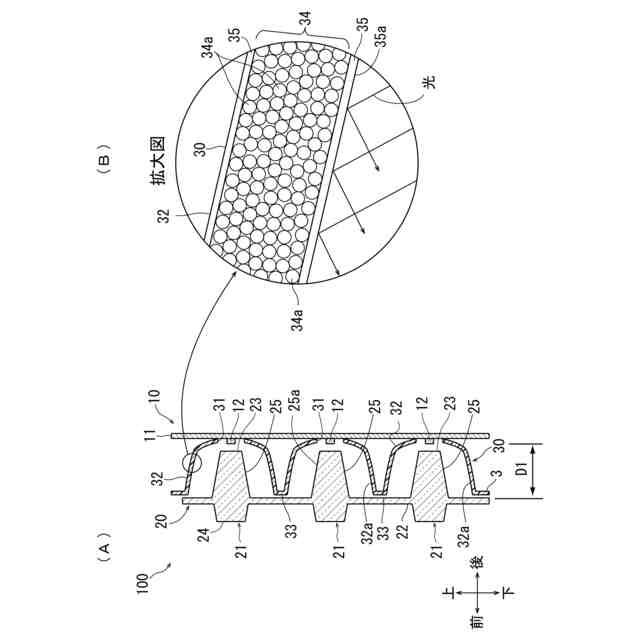

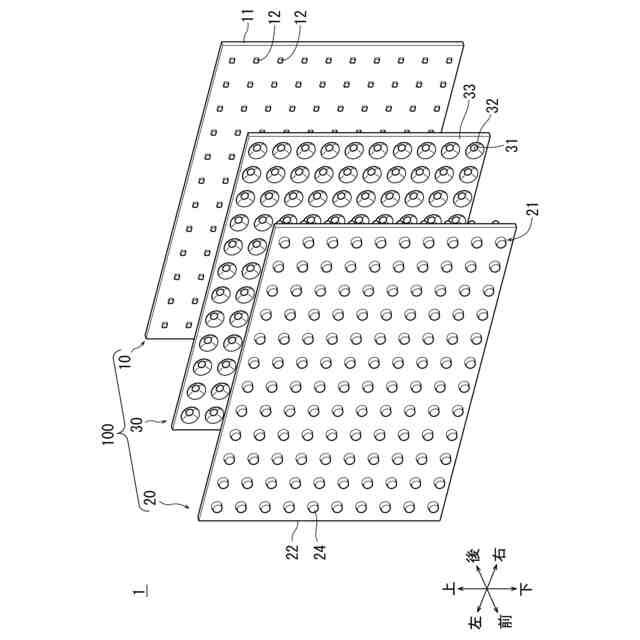

【解決手段】照明表示装置1は、所定の間隔で配列された複数の発光光源11を有する光源ユニット10;各発光光源11に対応して設けられた、前記発光光源11と対向する光入射面23と、光を出射する光出射面24と、前記光入射面23と前記光出射面24との間に配置され前記光入射面23から入射した光を前記光出射面24に向けて導く導光部25とが、光軸に沿って配置された複数のインナーレンズ21が、前記光出射面24の近傍の連結部22を介して連結されてなるインナーレンズユニット20;および、各導光部25間を仕切る複数のシェード32が一体に構成されてなる遮光部材ユニット30;を備え、前記遮光部材ユニット30は、表面が光反射特性を有し、内部に微細気泡を含む発泡層で構成された樹脂シートを用いて形成されている。
【選択図】図3
特許請求の範囲【請求項１】
所定の間隔で配列された複数の発光光源を有する光源ユニット；
各発光光源に対応して設けられた、前記発光光源と対向する光入射面と、光を出射する光出射面と、前記光入射面と前記光出射面との間に配置され前記光入射面から入射した光を前記光出射面に向けて導く導光部とが、光軸に沿って配置された複数のインナーレンズが、前記光出射面の近傍の連結部を介して連結されてなるインナーレンズユニット；および、
各導光部間を仕切る複数のシェードが一体に構成されてなる遮光部材ユニット；を備え、
前記遮光部材ユニットは、表面が光反射特性を有し、内部に微細気泡を含む発泡層で構成された樹脂シートを用いて形成されていることを
照明表示装置。
続きを表示（約 650 文字）【請求項２】
前記樹脂シートは、熱可塑性樹脂で構成され、波長４５０～６５０ｎｍの可視光に対する光学特性が、波長５５０ｎｍにおける硫酸バリウムを１００％とした場合に全反射率が９０％以上、拡散反射率が９０％以上であることを特徴とする請求項１に記載の照明表示装置。
【請求項３】
前記遮光部材ユニットは、１枚の前記樹脂シートから形成されていることを特徴とする請求項１または２に記載の照明表示装置。
【請求項４】
各導光部は、前記連結部から前記光入射面に向かって縮径しながら突出し、

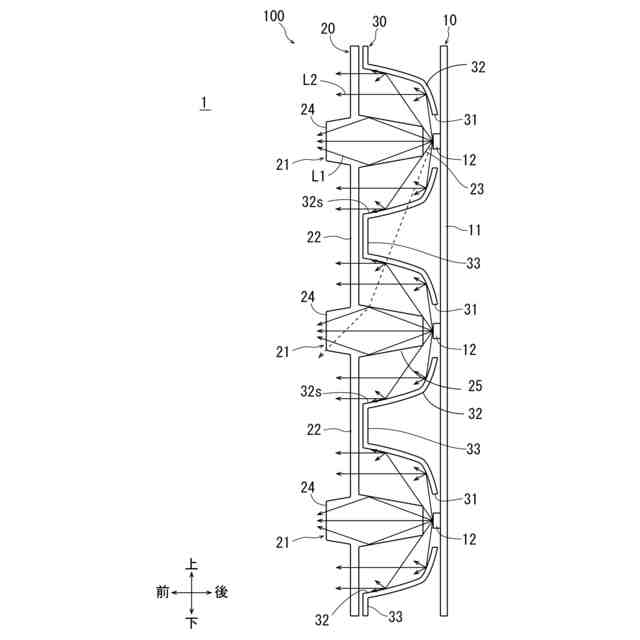

前記シェードは、各導光部と対応する位置に、各導光部の光入射面側領域の少なくとも一部を、空間を開けて取り囲むように形成された椀状の凹部として形成され、前記光入射面に対向する前記凹部の底部には、前記発光光源と対向する開口が形成されており、
前記凹部の内面は、前記発光光源からの光を反射して、前方へと出射するように構成されていることを特徴とする請求項３に記載の照明表示装置。

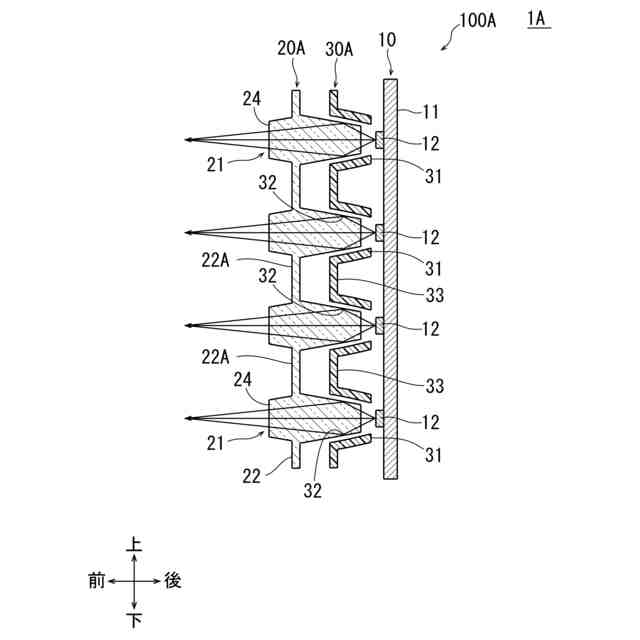

【請求項５】
各導光部は、前記連結部から前記光入射面に向かって縮径しながら突出し、
前記シェードは、各導光部と対応する位置に、各導光部の光入射面側領域の少なくとも一部を覆うように形成された逆円錐台状の凹部として形成されており、
前記光入射面に対向する前記凹部の底部には、前記発光光源と対向する開口が形成されていることを特徴とする請求項３に記載の照明表示装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、照明表示装置に関し、より詳細には、車両用照明表示装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】

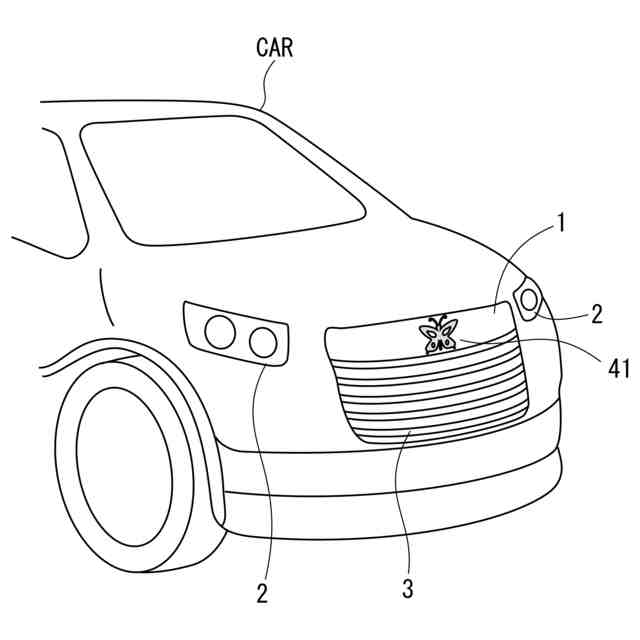

近年、ヘッドランプ、デイライトランニングランプ、ターンシグナルランプ、テールランプ、ストップランプ等の通常の車両用灯具の他、運転者と歩行者とのインタラクション、車両と歩行者とのインタラクションを可能とするために、様々なパターンや情報を、表示できるようにする照明表示装置へのニーズが高まっている。
【０００３】

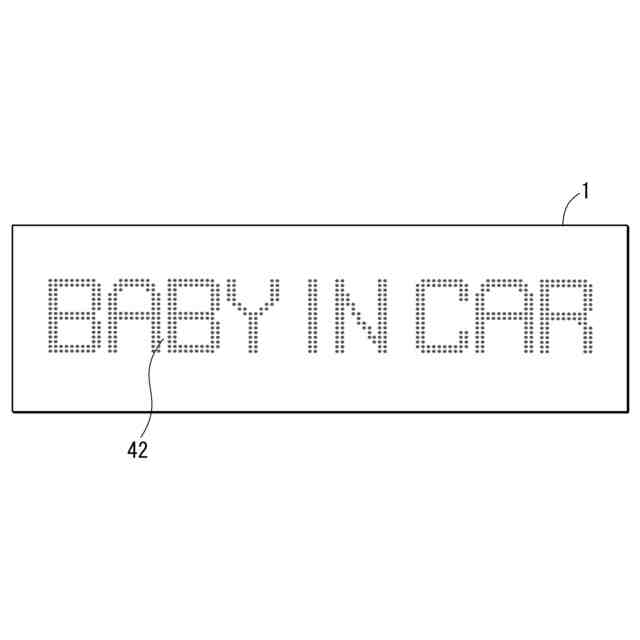

特許文献１には、マトリクス状に配置された複数の発光光源を備える光源ユニットと、各発光光源に対応して設けられた複数のインナーレンズ（投射レンズ）を連結して形成したインナーレンズユニット（投射レンズモジュール）と、を備え、様々な情報を、ピクセル表示可能とする照明表示装置が開示されている。
【０００４】
特許文献１のインナーレンズには、発光光源からの光が、隣接するピクセルの投射レンズに入射するのを防止するためのシェード（遮光リブ）が設けられている。これは、隣接するピクセル間で生じる光の混色を防ぐためのものである。
【先行技術文献】
【特許文献】
【０００５】
特表２０２１－５３１６２９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１に開示されているシェードは、段落００３０に記載されている通り、透明材料で形成される基体と、基体の表面にスプレーされる黒色塗装で形成される遮光層とを含む。しかし、黒色塗装によるシェードでは、光が吸収されてしまい、光源光の利用効率が低くなるという問題があった。
【０００７】
本発明は係る事情を鑑みてなされたものであり、複数光源を有する車両用照明表示装置において、隣接する光源からの光の混色を防止しつつ、光源光の利用効率を向上させる技術を提供することを目的とする。
【課題を解決するための手段】
【０００８】
上記目的を達成するために、本発明の１つの態様に係る照明表示装置は、以下の構成を有する。
【０００９】
１．所定の間隔で配列された複数の発光光源を有する光源ユニット；各発光光源に対応して設けられた、前記発光光源と対向する光入射面と、光を出射する光出射面と、前記光入射面と前記光出射面との間に配置され前記光入射面から入射した光を前記光出射面に向けて導く導光部とが、光軸に沿って配置された複数のインナーレンズが、前記光出射面の近傍の連結部を介して連結されてなるインナーレンズユニット；および、各導光部間を仕切る複数のシェードが一体に構成されてなる遮光部材ユニット；を備え、前記遮光部材ユニットは、表面が光反射特性を有し、内部に微細気泡を含む発泡層で構成された樹脂シートを用いて形成されている。
【００１０】
２．上記１の態様において、前記樹脂シートは、熱可塑性樹脂で構成され、波長４５０～６５０ｎｍの可視光に対する光学特性が、波長５５０ｎｍにおける硫酸バリウムを１００％とした場合に全反射率が９０％以上、拡散反射率が９０％以上であることも好ましい。
（【００１１】以降は省略されています）
