公開番号2025170596
公報種別公開特許公報(A)
公開日2025-11-19
出願番号2024075311
出願日2024-05-07
発明の名称風向変更板、及び空気調和機
出願人シャープ株式会社
代理人個人,個人,個人
主分類F24F 13/20 20060101AFI20251112BHJP(加熱;レンジ;換気)
要約【課題】風向変更板の取付時の操作性を向上させ得る風向変更板を提供する。
【解決手段】風向変更板は、パネル部材、可動軸部材及び移動機構を備える。パネル部材は第1枢支部を有し、可動軸部材が取り付けられる。移動機構は、可動軸部材の配置を第1配置状態及び第2配置状態の一方に切り替える。可動軸部材は、第2枢支部と第3枢支部とを含む。可動軸部材において、第2枢支部は第1枢支部側の端部に設けられ、第3枢支部は第2枢支部と反対側の端部に設けられる。第3枢支部は、第1配置状態において第1枢支部と反対側の他方端より内側に配置され、第2配置状態において他方端より外側に突出する。第1配置状態において、第1枢支部が空気調和機の第1取付部と当接し、第2枢支部が空気調和機の第2取付部と当接したとき、第1枢支部、第2枢支部、及び第3枢支部の枢支軸は空気調和機における回動軸上に配置される。
【選択図】図6B
特許請求の範囲【請求項１】
共通の回動軸を有する第１取付部、第２取付部、及び第３取付部を備える空気調和機に回動可能に取り付けられる風向変更板であって、
前記回動軸の軸方向と平行な延伸方向に延伸し、前記延伸方向の一方端に前記第１取付部において枢支される第１枢支部を有するパネル部材と、
前記パネル部材に取り付けられ、前記延伸方向に移動可能な可動軸部材と、
前記延伸方向に前記可動軸部材を移動させ、前記可動軸部材の配置を第１配置状態及び第２配置状態の一方に切り替える移動機構と
を備え、
前記可動軸部材は、
前記可動軸部材において前記第１枢支部側の端部に設けられ、前記第２取付部において枢支される第２枢支部と、
前記可動軸部材において前記第２枢支部と反対側の端部に設けられ、前記第３取付部において枢支される第３枢支部とを含み、
前記第１枢支部、前記第２枢支部、及び前記第３枢支部の枢支軸は同軸上にあり、
前記第１配置状態において、前記パネル部材における前記第１枢支部と反対側の他方端より内側に前記第３枢支部が配置され、前記第２配置状態において、前記パネル部材の前記他方端より外側に前記第３枢支部が突出し、
前記第１配置状態において、前記第１枢支部が前記第１取付部と当接され、前記第２枢支部が前記第２取付部と当接されたとき、前記枢支軸が前記空気調和機における前記回動軸上に配置される、風向変更板。
続きを表示（約 990 文字）【請求項２】
前記第２枢支部は、前記第２取付部に設けられた前記延伸方向に伸びる突起が嵌合される嵌合部を含み、
前記第１配置状態において、前記第１枢支部が前記第１取付部と当接され、前記第２枢支部が前記第２取付部の前記突起と前記当接された状態で、前記移動機構により前記第２配置状態に切り替えられたとき、前記嵌合部に前記突起が嵌合され、前記第３枢支部が前記第３取付部に枢支される、請求項１に記載の風向変更板。
【請求項３】
前記パネル部材は、前記第２取付部に対応する位置にパネル側開口を有するカバー部を有し、
前記嵌合部は、前記延伸方向と平行な溝部と、前記溝部と連通する穴を有する筒状部とを含み、
前記第１配置状態において、前記パネル側開口から前記溝部が露出し、前記筒状部は前記カバー部に覆われる、請求項２に記載の風向変更板。
【請求項４】
前記第３取付部は、前記第３枢支部が差し込まれる軸受け部を有し、
前記溝部が前記パネル側開口から露出し、前記溝部に前記突起を当接させた状態において、前記突起が前記筒状部に嵌合するまでの距離と、前記第３枢支部が前記軸受け部に嵌合するまでの距離とは異なる、請求項３に記載の風向変更板。
【請求項５】
前記パネル部材は、前記第１配置状態において前記可動軸部材を前記第１枢支部と反対の方向へ付勢する付勢部をさらに含む、請求項１に記載の風向変更板。
【請求項６】
前記移動機構は、前記第２枢支部よりも前記第３枢支部側に配置されている、請求項１に記載の風向変更板。
【請求項７】
前記可動軸部材は、第１可動軸部材と、前記第１可動軸部材と連結された第２可動軸部材とを含み、
前記第１可動軸部材は、前記移動機構と連結され、前記第２可動軸部材と反対側の端部に前記第３枢支部を有し、
前記第２可動軸部材は、前記第１可動軸部材と反対側の端部に前記第２枢支部を有する、請求項１に記載の風向変更板。
【請求項８】
前記第１可動軸部材と前記第２可動軸部材とは互いに異なる材料で構成されている、請求項７に記載の風向変更板。
【請求項９】
請求項１から８のいずれか一項に記載の風向変更板を備える、空調調和機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、風向変更板、及び空気調和機に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
風向変更板を空気調和機の室内機本体に着脱する構造が特許文献１に開示されている。特許文献１に記載の空気調和機は、空気の吹き出し方向を上下方向に変更するための上下風向変更羽根として上羽根を備える。上羽根は、空気調和機の室内機本体に取り付けるための３つの軸受部材を備える。３つの軸受部材はそれぞれ、上羽根において左、右、及び中央に配置され、軸受孔を有する。右の軸受部材は、上羽根において左右にスライド可能に支持されている。室内機本体は、軸受部材に対応する位置に３つの軸を備え、各軸は、軸受部材の軸受孔に貫通される。
【０００３】
上羽根を空気調和機の室内機本体に取り付ける場合、まず、上羽根における中央の軸受部材の軸受孔に室内機本体側の中央の軸を貫通させ、その後、上羽根における左の軸受部材の軸受孔に室内機本体側の左の軸を貫通させる。最後に、上羽根における右の軸受部材を右側にスライドさせ、室内機本体側の右の軸に嵌合させる。
【先行技術文献】
【特許文献】
【０００４】
特開２０１６－７５４５８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載の空気調和機の場合、風向変更板を室内機本体に取り付けるために、風向変更板側の３つの軸受部材を１つずつ、室内機本体側の３つの軸に嵌合させなければならない。風向変更板の取付作業は上を向いて行う作業のため、できるだけ少ない操作で風向変更板を素早く取り付けられることが望ましい。
【０００６】
本開示は、風向変更板の取付時の操作性を向上させ得る風向変更板及び空気調和機を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本開示に係る風向変更板は、共通の回動軸を有する第１取付部、第２取付部、及び第３取付部を備える空気調和機に回動可能に取り付けられる。風向変更板は、パネル部材、可動軸部材、及び移動機構を備える。パネル部材は、回動軸の軸方向と平行な延伸方向に延伸し、延伸方向の一方端に第１取付部において枢支される第１枢支部を有する。可動軸部材は、パネル部材に取り付けられ、延伸方向に移動可能である。移動機構は、延伸方向に可動軸部材を移動させ、可動軸部材の配置を第１配置状態及び第２配置状態の一方に切り替える。可動軸部材は、第２枢支部と第３枢支部とを含む。第２枢支部は、可動軸部材において第１枢支部側の端部に設けられ、第２取付部において枢支される。第３枢支部は、可動軸部材において第２枢支部と反対側の端部に設けられ、第３取付部において枢支される。第１枢支部、第２枢支部、及び第３枢支部の枢支軸は同軸上にある。第１配置状態において、パネル部材における第１枢支部と反対側の他方端より内側に第３枢支部が配置される。第２配置状態において、パネル部材の他方端より外側に第３枢支部が突出する。第１配置状態において、第１枢支部が第１取付部と当接され、第２枢支部が第２取付部と当接されたとき、枢支軸が空気調和機における回動軸上に配置される。
【０００８】
本開示に係る空気調和機は、上記風向変更板を備える。
【発明の効果】
【０００９】
上記風向変更板、及び空気調和機によれば、風向変更板の取付時の操作性を向上させ得る。
【図面の簡単な説明】
【００１０】
図１は、実施形態における空気調和機の吹き出し口を閉じた状態の外観を示す図である。

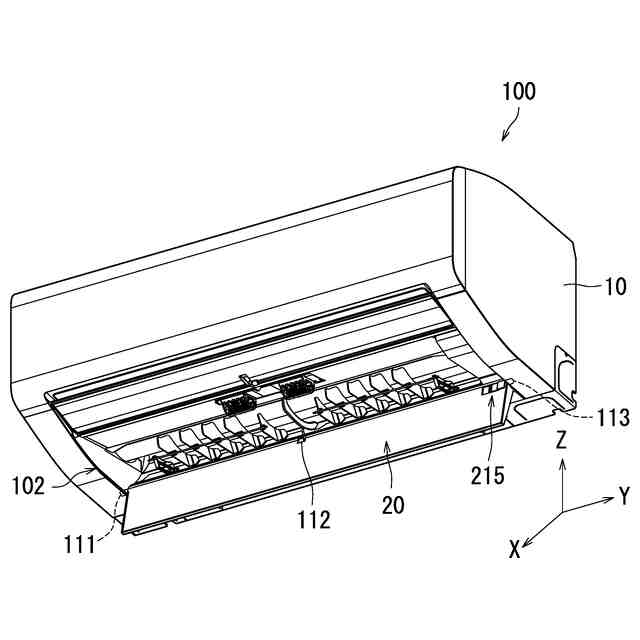

図２Ａは、空気調和機の吹き出し口を開いた状態の外観を示す図である。

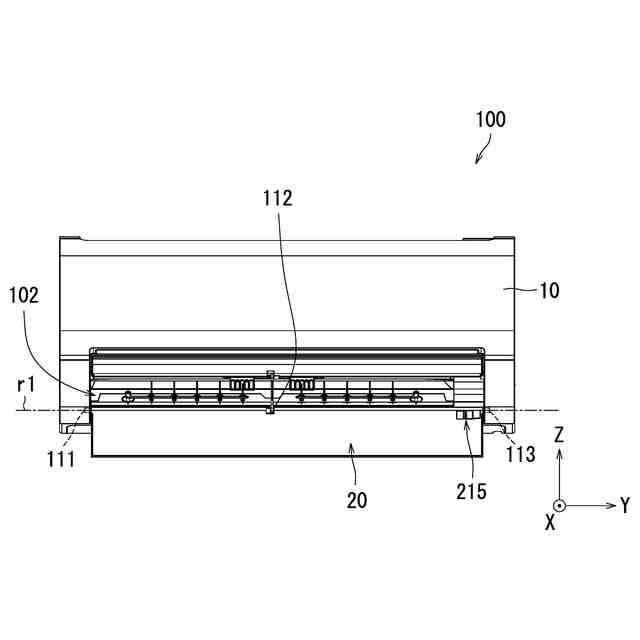

図２Ｂは、図２Ａに示す空気調和機の正面図である。
図３Ａは、室内機から取り外した風向変更板の外観を示す正面図である。
図３Ｂは、図３Ａに示す風向変更板の内部を風向変更板の背面側から見た図である。
図３Ｃは、本実施形態における可動軸部材２３０の外観を示す図である。

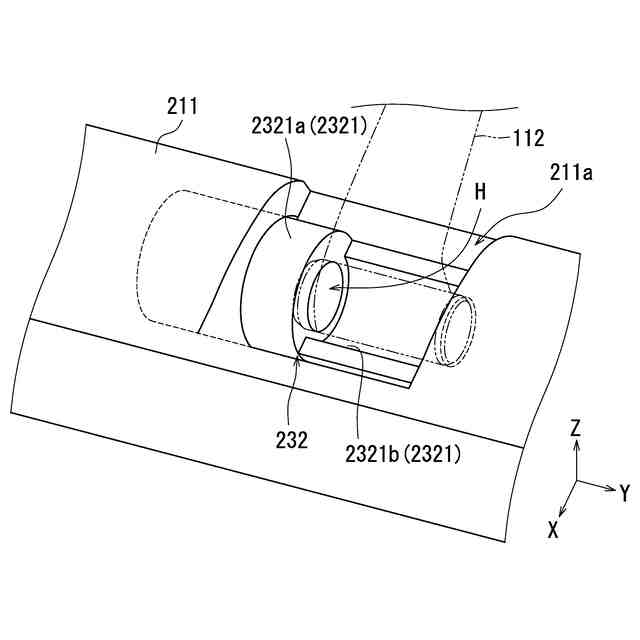

図４Ａは、第２配置状態における枢支部の状態を示す図である。

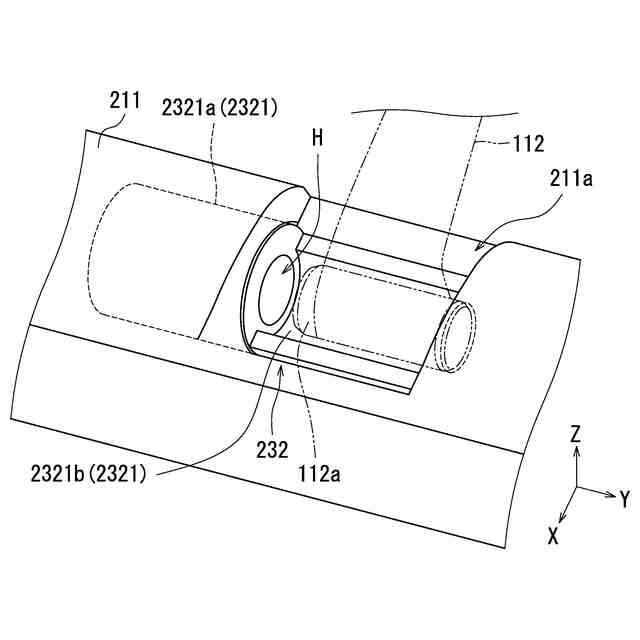

図４Ｂは、第１配置状態における枢支部の状態を示す図である。
図５Ａは、第２配置状態である場合の風向変更板の概略断面図である。
図５Ｂは、第１配置状態である場合の風向変更板の概略断面図である。
図６Ａは、室内機への風向変更板の取り付け方を示す模式図である。

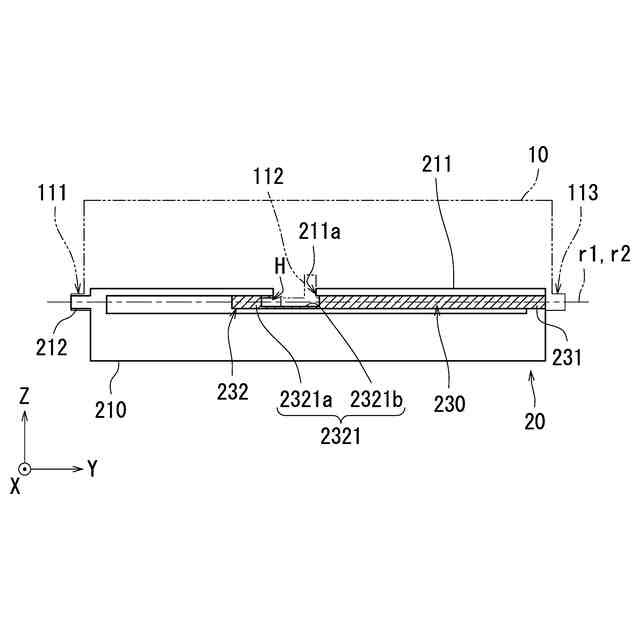

図６Ｂは、室内機への風向変更板の取り付け方を示す模式図である。
図６Ｃは、室内機への風向変更板の取り付け方を示す模式図である。
図７Ａは、変形例（１）における室内機と第１配置状態の風向変更板とを示す模式図である。
図７Ｂは、変形例（１）における室内機と第２配置状態の風向変更板とを示す模式図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
