公開番号2025153472
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024055970
出願日2024-03-29
発明の名称電池の固定構造
出願人サクサ株式会社
代理人個人
主分類H01M 50/244 20210101AFI20251002BHJP(基本的電気素子)
要約【課題】筐体内に電池を固定するにあたって固定するための部材を必要としない電池の固定構造を提供する。
【解決手段】電子機器の筐体と、筐体内の電子部品と、リード線15が接続された電池11と、電池収納部13とを備える。電池収納部13は、リード線15が挿入される切り欠き(挿入部)を有する。挿入部に挿入されたリード線15が電池11と電池収納部13の上下方向に延びる縦壁面26との間に挟まれ、縦壁面26と対向する他の縦壁面29に向けて電池11が付勢されて電池収容部13の中で固定される。
【選択図】図7
特許請求の範囲【請求項１】
電子機器の筐体と、
前記筐体の内部に設けられた電子部品と、
前記電子部品に給電するリード線が接続された電池と、
前記筐体の内部に設けられ、前記電池を収納可能な大きさで上方に向けて開口する凹部からなる電池収納部とを備え、
前記電池収納部は、前記リード線が挿入される挿入部を有し、
前記挿入部に挿入された前記リード線が前記電池と前記電池収納部の上下方向に延びる縦壁面との間に挟まれることにより、前記縦壁面と対向する他の縦壁面に向けて前記電池が付勢されて前記電池収納部の中で固定されることを特徴とする電池の固定構造。
続きを表示（約 410 文字）【請求項２】
請求項１に記載した電池の固定構造において、
前記電池収納部の前記他の縦壁面は、前記電池の背面と対向するように形成され、
前記挿入部は、前記電池収納部の両側部に形成され、
前記リード線は、前記電池の正面と前記電池収納部の正面壁との間に挿入されて前記電池を前記他の縦壁面に向けて付勢するものであることを特徴とする電池の固定構造。
【請求項３】
請求項２に記載した電池の固定構造において、
前記挿入部は、前記電池収納部の前記正面壁の一側部と他側部とに形成された切り欠きによって構成されていることを特徴とする電池の固定構造。
【請求項４】
請求項１～請求項３の何れか一つに記載した電池の固定構造において、
前記電池収納部の前記電池が載置される底は、上下方向に延びる板からなる複数のリブによって形成されていることを特徴とする電池の固定構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電子機器の筐体内で電池を固定する電池の固定構造に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
筐体内に電池が収納された電子機器としては、例えば特許文献１に記載されたものがある。特許文献１に開示された電子機器は、形状が異なる複数の電池や、電池に代わるＡＣアダプターを筐体内に収納できるように構成されている。
【先行技術文献】
【特許文献】
【０００３】
特許第５０６１５６１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
電子機器の筐体内に電池を収納する場合は、電池を筐体に固定するために何らかの固定構造や固定用の部材が必要である。このため、部品数を増やすことなく電池を筐体内に固定することが可能な電池の固定構造が要請されている。
本発明の目的は、筐体内に電池を固定するにあたって固定するための部材を必要としない電池の固定構造を提供することである。
【課題を解決するための手段】
【０００５】
この目的を達成するために本発明に係る電池の固定構造は、電子機器の筐体と、前記筐体の内部に設けられた電子部品と、前記電子部品に給電するリード線が接続された電池と、前記筐体の内部に設けられ、前記電池を収納可能な大きさで上方に向けて開口する凹部からなる電池収納部とを備え、前記電池収納部は、前記リード線が挿入される挿入部を有し、前記挿入部に挿入された前記リード線が前記電池と前記電池収納部の上下方向に延びる縦壁面との間に挟まれることにより、前記縦壁面と対向する他の縦壁面に向けて前記電池が付勢されて前記電池収納部の中で固定されるものである。
【０００６】
本発明は、前記電池の固定構造において、前記電池収納部の前記他の縦壁面は、前記電池の背面と対向するように形成され、前記挿入部は、前記電池収納部の両側部に形成され、前記リード線は、前記電池の正面と前記電池収納部の正面壁との間に挿入されて前記電池を前記他の縦壁面に向けて付勢するものであってもよい。
【０００７】
本発明は、前記電池の固定構造において、前記挿入部は、前記電池収納部の前記正面壁の一側部と他側部とに形成された切り欠きによって構成されていてもよい。
【０００８】
本発明は、前記電池の固定構造において、前記電池収納部の前記電池が載置される底は、上下方向に延びる板からなる複数のリブによって形成されていてもよい。
【発明の効果】
【０００９】
本発明によれば、筐体内に電池を固定するにあたって固定するための部材を必要としない電池の固定構造を提供することができる。
【図面の簡単な説明】
【００１０】

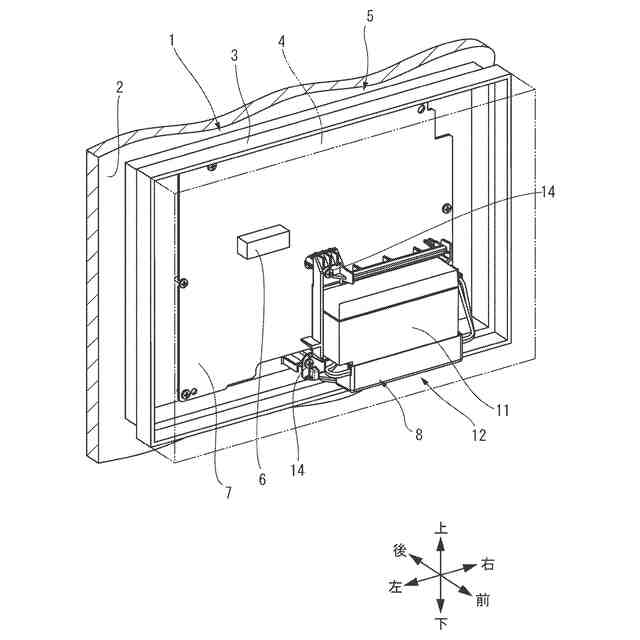

図１は、本発明に係る電池の固定構造を採用した電子機器の一部を示す斜視図である。
図２は、第１の実施の形態による電池収納ボックスと電池の斜め上方から見た斜視図である。
図３は、電池収納ボックスと電池の斜め下方から見た斜視図である。

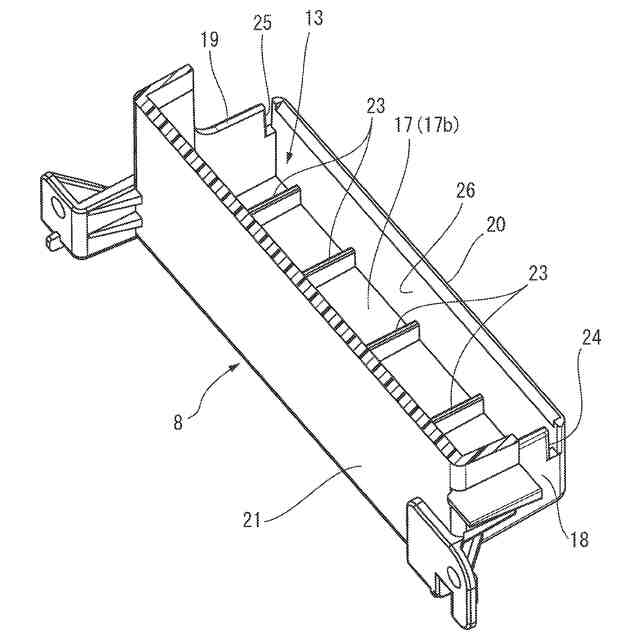

図４は、電池収納ボックスの一部を破断して示す斜視断面図である。
図５は、電池収納ボックスの一部を破断して示す斜視断面図である。
図６は、電池収納ボックスの要部を拡大して示す平面図である。

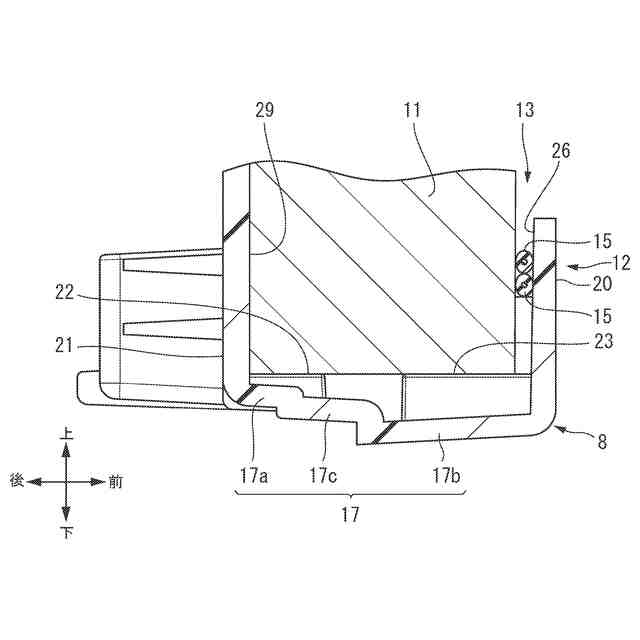

図７は、電池収納ボックスと電池の側方から見た縦断面図である。

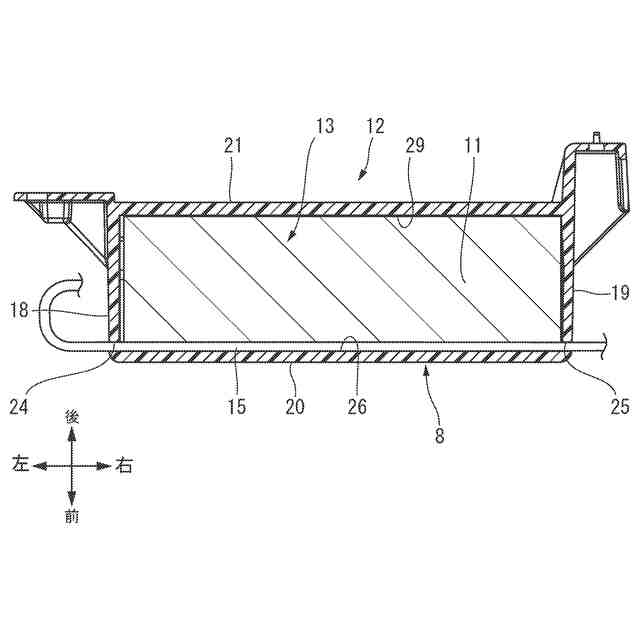

図８は、電池収納ボックスと電池の上方から見た横断面図である。

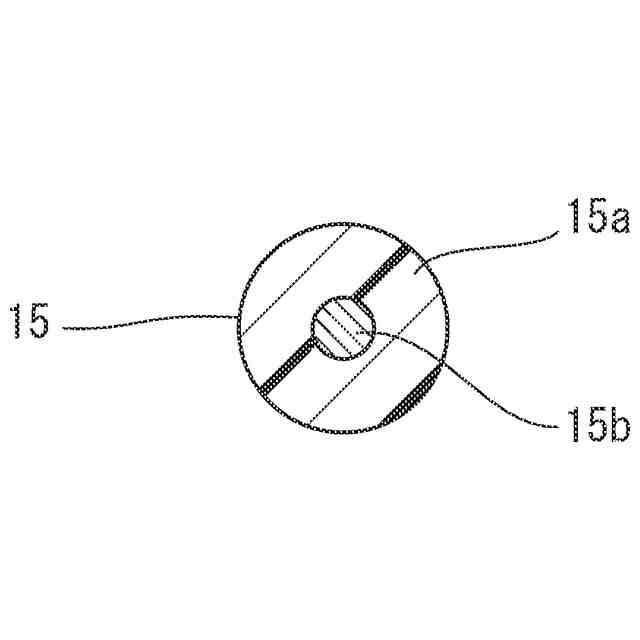

図９は、リード線の断面図である。
図１０は、第２の実施の形態による電池収納ボックスと電池の斜視図である。
図１１は、第２の実施の形態による電池収納ボックスと電池の下部の正面図である。
図１２は、第３の実施の形態による電池収納ボックスと電池の斜視断面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
