公開番号2025152288
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024054111
出願日2024-03-28
発明の名称電磁継電器
出願人オムロン株式会社
代理人個人
主分類H01H 50/02 20060101AFI20251002BHJP(基本的電気素子)
要約【課題】電磁継電器において、アーク発生時のカバーの吹き飛びを防止するための係合部の剛性を含む係合具合の調整を容易にする。
【解決手段】電磁継電器は、接点部と、ケースと、カバーとを備える。接点部は、固定接点と可動接点とを含む。ケースは、内部空間と、側壁と、第1メイン開口と、第1被係合部と、第2被係合部とを含む。内部空間には、接点部が配置される。側壁は、内部空間を囲む。第1メイン開口は、内部空間と外部とを連通させる。カバーは、カバー本体と、第1係合部と、第2係合部とを含む。第1係合部は、カバー本体に接続される。第2係合部は、第1係合部と異なる位置でカバー本体に接続される。カバーは、通常位置と放圧位置とのいずれかで保持される。通常位置では、第1係合部が第1被係合部に係合し、カバー本体が第1メイン開口を閉じる。放圧位置では、第2係合部が第2被係合部に係合し、カバー本体が第1メイン開口を開く。
【選択図】図11
特許請求の範囲【請求項１】
固定接点と可動接点とを含む接点部と、
前記接点部が配置される内部空間と、前記内部空間を囲む側壁と、前記内部空間と外部とを連通させる第１メイン開口と、第１被係合部と、第２被係合部とを含むケースと、
前記ケースに取り付けられるカバーと、
を備え、
前記カバーは、
カバー本体と、
前記カバー本体に接続された第１係合部と、
前記第１係合部と異なる位置で前記カバー本体に接続された第２係合部と、
を含み、
前記カバーは、前記第１係合部が前記第１被係合部に係合し前記カバー本体が前記第１メイン開口を閉じる通常位置と、前記第２係合部が前記第２被係合部に係合し前記カバー本体が前記第１メイン開口を開く放圧位置とのいずれかで保持される、
電磁継電器。
続きを表示（約 850 文字）【請求項２】
前記ケースは、前記接点部と前記第１メイン開口との間に配置されるサブ開口を含む、
請求項１に記載の電磁継電器。
【請求項３】
前記カバーが前記通常位置で、前記第２係合部は、前記サブ開口を閉じ、
前記カバーが前記放圧位置で、前記第２係合部は、前記サブ開口を開く、
請求項２に記載の電磁継電器。
【請求項４】
前記接点部と前記第１メイン開口との間を仕切る仕切壁をさらに備える、
請求項１に記載の電磁継電器。
【請求項５】
前記側壁は、長辺側の面と短辺側の面とを含み、
前記第１被係合部は、前記長辺側の面に設けられ、
前記第２被係合部は、前記短辺側の面に設けられる、
請求項１に記載の電磁継電器。
【請求項６】
前記カバー本体は、長辺側の縁と、短辺側の縁とを含み、
前記第１係合部は、前記長辺側の縁に接続され、
前記第２係合部は、前記短辺側の縁に接続される、
請求項５に記載の電磁継電器。
【請求項７】
前記短辺側の面は、凹凸形状を有する、
請求項５に記載の電磁継電器。
【請求項８】
前記ケースは、
前記短辺側の面に設けられ、前記接点部と前記第１メイン開口との間に配置される第１サブ開口と、
前記長辺側の面に設けられ、前記接点部と前記第１メイン開口との間に配置される第２サブ開口と、
を含む、
請求項５に記載の電磁継電器。
【請求項９】
前記カバーは、前記カバー本体に接続される補強リブを含む、
請求項１に記載の電磁継電器。
【請求項１０】
前記カバーは、前記カバーが前記放圧位置で前記カバー本体と前記ケースとの間の隙間を閉じる隙間カバー部を含む、
請求項１に記載の電磁継電器。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、電磁継電器に関する。
続きを表示（約 2,900 文字）【背景技術】
【０００２】
電磁継電器では、接点に大電流が流れることで、接点が乖離する際に、アークが発生することがある。このアークのエネルギーにより、電磁継電器のケースの内圧が上昇する。例えば、特許文献１では、内圧の上昇によるケースのカバーの吹き飛びを防止するための構造を備えた電磁継電器が開示されている。この電磁継電器では、カバーは、カバー本体と係合脚部とを含む。係合脚部は、カバー本体から延びている。係合脚部には、第１係合フックと第２係合フックとが設けられている。第１係合フックと第２係合フックとは、係合脚部において上下に並んで配置されており、第２係合フックは、第１係合フックの下方に配置されている。ケースには、第１係合フックと第２係合フックとが係合するフック係合部が設けられている。
【０００３】
上記の電磁継電器では、アークが発生していない通常状態では、第１係合フックがフック係合部に係合していることで、カバーがケースに装着されている。アークによりケースの内圧が上昇すると、係合脚部が弾性変形することで、第１係合フックがフック係合部から外れる。それにより、カバーがケースから浮き上がり、カバーとケースとの間に隙間が形成される。この隙間からケース内の空気が外部に放出されることで、ケースの内圧が低減される。また、カバーの上昇により、第２係合フックがフック係合部に係合することで、カバーの吹き飛びが防止される。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－１１４４５０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記のような電磁継電器では、第１係合フックには、内圧の上昇時にフック係合部から外れるように、低い荷重で外れやすい程度の剛性が求められる。一方、第２係合フックには、内圧上昇時にフック係合部から外れないように、高い荷重に耐えうる剛性が求められる。しかし、上記の電磁継電器では、第１係合フックと第２係合フックとは、同じ係合脚部に設けられている。そのため、電磁継電器の設計において、上記のように第１係合フックの剛性と第２係合フックの剛性とを調整することは困難である。本発明の目的は、電磁継電器において、アーク発生時のカバーの吹き飛びを防止するための係合部の剛性を含む係合具合の調整を容易にすることにある。
【課題を解決するための手段】
【０００６】
本発明の一態様に係る電磁継電器は、接点部と、ケースと、カバーとを備える。接点部は、固定接点と可動接点とを含む。ケースは、内部空間と、側壁と、第１メイン開口と、第１被係合部と、第２被係合部とを含む。内部空間には、接点部が配置される。側壁は、内部空間を囲む。第１メイン開口は、内部空間と外部とを連通させる。カバーは、ケースに取り付けられる。カバーは、カバー本体と、第１係合部と、第２係合部とを含む。第１係合部は、カバー本体に接続される。第２係合部は、第１係合部と異なる位置でカバー本体に接続される。カバーは、通常位置と放圧位置とのいずれかで保持される。通常位置では、第１係合部が第１被係合部に係合し、カバー本体が第１メイン開口を閉じる。放圧位置では、第２係合部が第２被係合部に係合し、カバー本体が第１メイン開口を開く。
【０００７】
本態様に係る電磁継電器では、アークが発生していない時には、カバーは、通常位置に保持される。カバーが通常位置では、第１係合部が第１被係合部に係合し、カバー本体が第１メイン開口を閉じている。アークによりケースの内圧が上昇すると、内圧により、第１係合部が第１被係合部から外れ、カバーがケースから浮き上がる。そして、第２係合部が第２被係合部に係合することで、カバーは放圧位置に保持される。それにより、カバーの吹き飛びが防止される。また、カバーが放圧位置では、カバー本体が第１メイン開口を開く。それにより、ケース内の空気が外部に放出されることで、ケース内の内圧が低減される。また、本態様に係る電磁継電器では、第２係合部は、第１係合部と異なる位置でカバー本体に接続される。そのため、第１係合部と第２係合部との剛性を含む係合具合の調整が容易である。
【発明の効果】
【０００８】
本発明によれば、電磁継電器において、アーク発生時のカバーの吹き飛びを防止するための係合部の剛性を含む係合具合の調整が容易になる。
【図面の簡単な説明】
【０００９】
実施形態に係る電磁継電器の斜視図である。
電磁継電器の正面図である。
電磁継電器の側面図である。
電磁継電器の斜視図である。
電磁継電器の分解斜視図である。

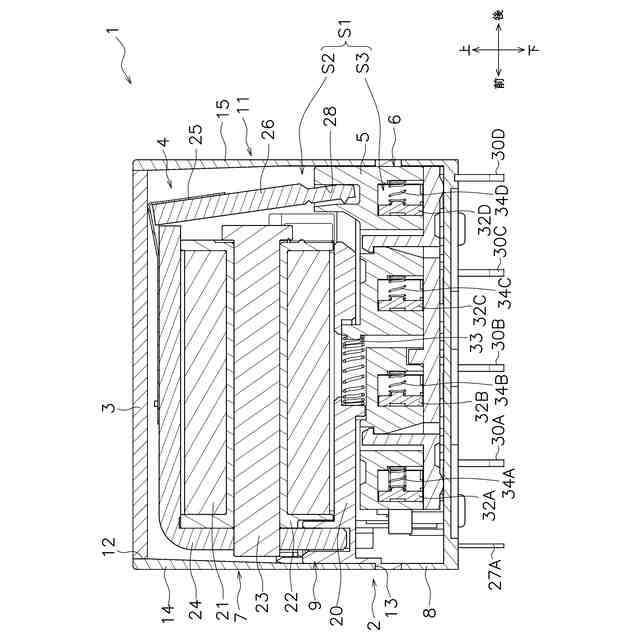

図２における電磁継電器のＶＩ－ＶＩ断面図である。
上側ケースが省略された電磁継電器の斜視図である。
図７に示す電磁継電器から駆動部及びインナーボードが省略された上面図である。
図７に示す電磁継電器から駆動部及びインナーボードが省略された上面図である。
カバーの斜視図である。
カバーが放圧位置での電磁継電器の斜視図である。
カバーが通常位置での第１係合部と第１被係合部とを示す断面図である。
カバーが通常位置での第２係合部と第２被係合部とを示す断面図である。
カバーが放圧位置での第２係合部と第２被係合部とを示す断面図である。
第１変形例に係る電磁継電器のカバーを示す斜視図である。
第２変形例に係る電磁継電器を示す正面図である。
第３変形例に係る電磁継電器を示す斜視図である。
第４変形例に係る電磁継電器を示す斜視図である。
第５変形例に係る電磁継電器を示す斜視図である。
第６変形例に係る電磁継電器を示す斜視図である。
第７変形例に係る電磁継電器を示す斜視図である。
第８変形例に係る電磁継電器を示す斜視図である。
第９変形例に係る電磁継電器を示す斜視図である。
第９変形例に係る電磁継電器を示す斜視図である。
第１０変形例に係る電磁継電器を示す側面図である。
第１１変形例に係る電磁継電器のカバーとケースとの断面図である。
第１２変形例に係る電磁継電器を示す斜視図である。
【発明を実施するための形態】
【００１０】
以下、図面を参照して実施形態に係る電磁継電器について説明する。図１は、実施形態に係る電磁継電器１の斜視図である。図２は、電磁継電器１の正面図である。図３は、電磁継電器１の側面図である。図４は、電磁継電器１の斜視図である。図５は、電磁継電器１の分解斜視図である。図６は、図２における電磁継電器１のＶＩ－ＶＩ断面図である。図１から図６に示すように、電磁継電器１は、ケース２と、カバー３と、駆動部４と、移動部材５と、接点部６とを含む。
（【００１１】以降は省略されています）
