公開番号2025140891
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024040517
出願日2024-03-14
発明の名称電力開閉モジュール
出願人オムロン株式会社
代理人弁理士法人秀和特許事務所
主分類H01H 47/00 20060101AFI20250919BHJP(基本的電気素子)
要約【課題】電力開閉器の温度上昇を抑制できる電力開閉モジュールを提供する。
【解決手段】本電力開閉モジュールは、電源と負荷とを接続する電路と、上記電路に設けられ、機械的な接点の切り替えによって上記電路の導通状態と非導通状態とを切り替える電力開閉器と、上位装置からオン指令を受け、かつ、上記電力開閉器が上記非導通状態に切り替えられてからの経過時間が所定時間以上である場合に、上記電力開閉器を上記導通状態とする制御部と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
電源と負荷とを接続する電路と、
前記電路に設けられ、機械的な接点の切り替えによって前記電路の導通状態と非導通状態とを切り替える電力開閉器と、
上位装置からオン指令を受け、かつ、前記電力開閉器が前記非導通状態に切り替えられてからの経過時間が所定時間以上である場合に、前記電力開閉器を前記導通状態とする制御部と、を備える、
電力開閉モジュール。
続きを表示（約 340 文字）【請求項２】
前記制御部は、前記電力開閉器の温度を取得し、取得した前記温度が所定の温度閾値以下である場合には、前記経過時間が前記所定時間未満であっても前記オン指令に応じて前記電力開閉器を前記導通状態とする、
請求項１に記載の電力開閉モジュール。
【請求項３】
前記制御部は、前記電路を流れる電流の電流値を取得し、取得した前記電流値が所定の電流閾値以下である場合には、前記経過時間が前記所定時間未満であっても前記オン指令に応じて前記電力開閉器を前記導通状態とする、
請求項１に記載の電力開閉モジュール。
【請求項４】
前記電力開閉器は、リレーである、
請求項１から３のいずれか一項に記載の電力開閉モジュール。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電力開閉モジュールに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、リレー等の電気器具の温度上昇を監視して、異常の発生の有無に応じて、その動作を停止させるか否かを判定する装置が提案されている。例えば、特許文献１には、電気器具の温度を測定する温度測定モジュールを設け、温度測定結果と、電流測定結果に基づいて電気器具の異常の発生の有無を判定している。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－６８８５５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
リレーでは、接点がオフにされた後に短期間で接点がオンにされると、接点が高温状態となることがある。高温状態になった接点の放熱には放熱部品の追加が考えられるが、放熱部品の追加は機器の小型化及び低価格化の障害となりうる。
【０００５】
開示の技術の１つの側面は、電力開閉器の温度上昇を抑制できる電力開閉モジュールを提供することを目的とする。
【課題を解決するための手段】
【０００６】
開示の技術の１つの側面は、次のような電力開閉モジュールによって例示される。本電力開閉モジュールは、電源と負荷とを接続する電路と、上記電路に設けられ、機械的な接点の切り替えによって上記電路の導通状態と非導通状態とを切り替える電力開閉器と、上位装置からオン指令を受け、かつ、上記電力開閉器が上記非導通状態に切り替えられてからの経過時間が所定時間以上である場合に、上記電力開閉器を上記導通状態とする制御部と、を備える。
【０００７】

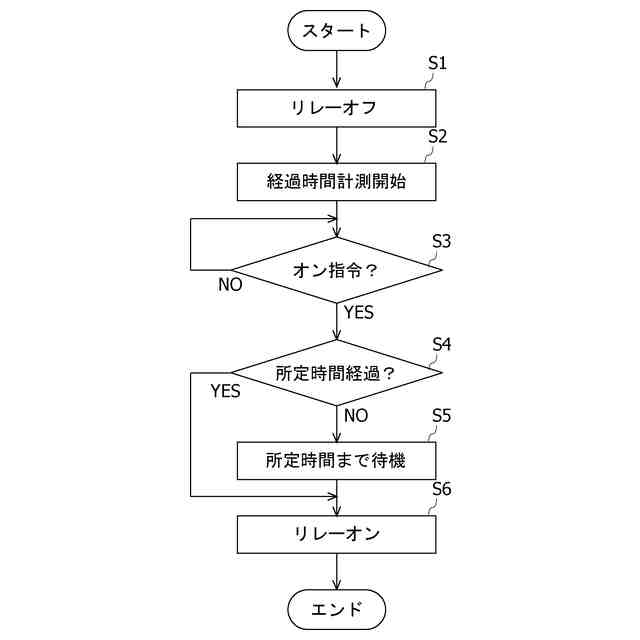

本電力開閉モジュールは、上記オン指令を受けても、上記電力開閉器がオフにされてからの経過時間が上記所定時間以上になるまでは、電力開閉器を上記導通状態にしない。そのため、短期間に電力開閉器がオンされることによる電力開閉器の温度上昇が抑制される。そのため、本電力開閉モジュールは、ヒートシンク等の放熱部品を用いなくとも電力開閉器の温度上昇を抑制できる。ここで、電力開閉器はリレーであってもよい。
【０００８】
本電力開閉モジュールは、次の特徴をさらに備えてもよい。上記制御部は、上記電力開閉器の温度を取得し、取得した上記温度が上記温度閾値以下である場合には、上記経過時間が上記所定時間未満であっても上記オン指令に応じて上記電力開閉器を上記導通状態とする。上記温度が所定の温度閾値以下である場合には、電力開閉器が導通状態にされても、電力開閉器の温度上昇は抑制されると考えられる。このような特徴を備える電力開閉モジュールは、上記温度が上記温度閾値以下である場合には上記所定時間が経過していなくても、上記オン指令に応じて電力開閉器が上記導通状態にされる。そのため、本電力開閉モジュールは、電力開閉器の温度上昇を抑制しつつ、上記温度が温度閾値以下である場合において、オン指令から電力開閉器が導通状態されるまでの時間が短縮される。
【０００９】
上記制御部は、上記電路を流れる電流の電流値を取得し、取得した上記電流値が所定の
電流閾値以下である場合には、上記経過時間が上記所定時間未満であっても上記オン指令に応じて上記電力開閉器を上記導通状態とする。上記電流値が上記電流閾値以下である場合には、電力開閉器が導通状態にされても、電力開閉器の温度上昇は抑制されると考えられる。このような特徴を備える電力開閉モジュールは、上記電流値が上記電流閾値以下である場合には上記所定時間が経過していなくても、上記オン指令に応じて電力開閉器が上記導通状態にされる。そのため、本電力開閉モジュールは、電力開閉器の温度上昇を抑制しつつ、上記電流値が温度閾値以下である場合において、オン指令から電力開閉器が導通状態されるまでの時間が短縮される。
【発明の効果】
【００１０】
開示の技術によれば、電力開閉モジュールは電力開閉器の温度上昇を抑制できる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
