公開番号2025158924
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2025032931
出願日2025-03-03
発明の名称発光エンブレム
出願人オムロン株式会社
代理人個人
主分類F21S 43/50 20180101AFI20251009BHJP(照明)
要約【課題】厚さを低減された発光エンブレムを実現する。

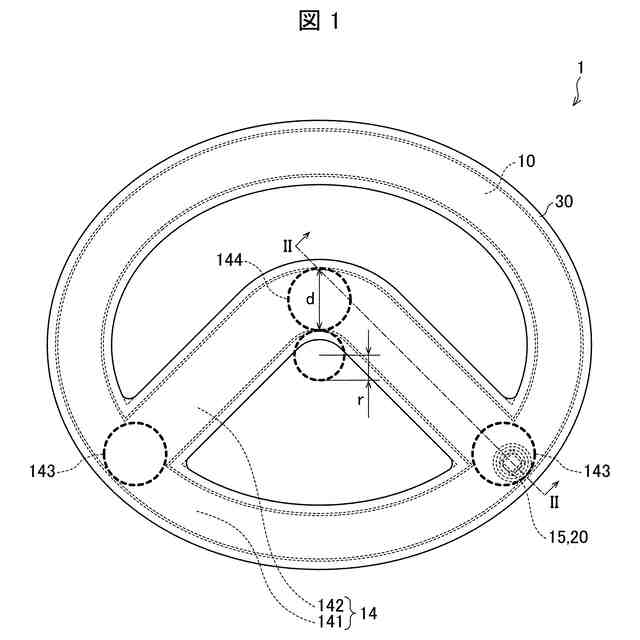

【解決手段】エンブレム(1)は、光源(20)からの光を導光路(14)に沿って導光し、導光路の一部を成す第1出射面(11)から出射させる第1ライトガイド(10)を備え、光源は、意匠が第1出射面からの光により発光する発光領域内に配置されている。
【選択図】図1
特許請求の範囲【請求項１】
光源と、
前記光源からの光を、意匠の少なくとも一部の形状を有する導光路に沿って導光し、前記導光路の一部を成す第１出射面から出射させる第１ライトガイドと、を備え、
前記光源は、前記意匠が前記第１出射面からの光により発光する発光領域内に配置されている、発光エンブレム。
続きを表示（約 1,200 文字）【請求項２】
前記導光路は、

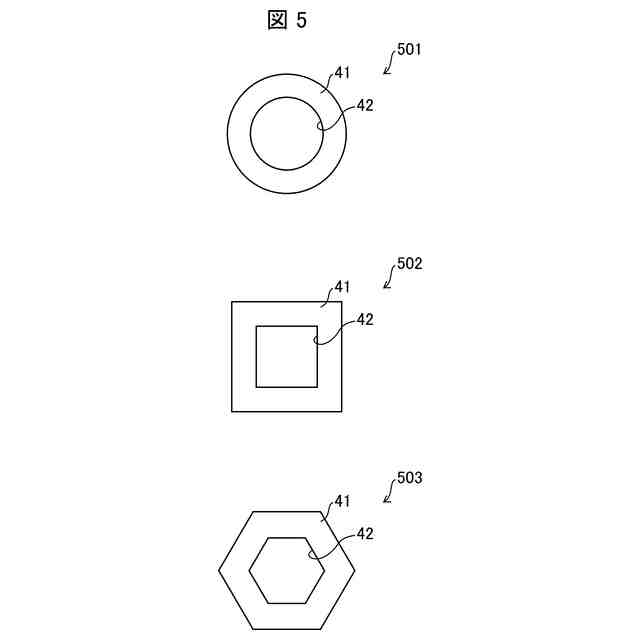

前記意匠の外縁部に沿う外縁導光路と、前記外縁導光路から内側へ向かう内側導光路とを有し、
前記光源は、（ｉ）前記外縁導光路から前記内側導光路への分岐部、および、（ｉｉ）前記内側導光路が屈曲している屈曲部、の少なくともいずれか１か所に配置されている、請求項１に記載の発光エンブレム。
【請求項３】
前記第１ライトガイドに対して前記第１出射面の側に配置され、前記第１出射面から出射された光を前記意匠の形状に拡散させる意匠形状部をさらに備える、請求項１に記載の発光エンブレム。
【請求項４】
前記第１出射面に垂直な方向から見て、前記第１ライトガイドは、前記意匠形状部よりも小さい、請求項３に記載の発光エンブレム。
【請求項５】
前記屈曲部において、前記導光路の内側の曲率半径は、前記導光路の幅の１．５倍以下であり、かつ、前記内側導光路の中心線の向きが３０°以上変化する、請求項２に記載の発光エンブレム。
【請求項６】
前記光源は、前記分岐部に配置され、
前記光源の中心は、前記第１出射面に垂直な方向から見て、
前記外縁導光路の輪郭のうち、前記分岐部において外側となる外側輪郭部と、
前記外側輪郭部に対する垂線であって、前記内側導光路と前記外縁導光路との２か所の境界点のそれぞれを通る、２本の前記垂線と、
前記２か所の境界点を結ぶ直線と、に囲まれた領域に位置する、請求項２に記載の発光エンブレム。
【請求項７】
光源と、
前記光源からの光を、意匠の少なくとも一部の形状を有する導光路に沿って導光し、前記導光路の一部を成す第１出射面から出射させる第１ライトガイドと、を備え、

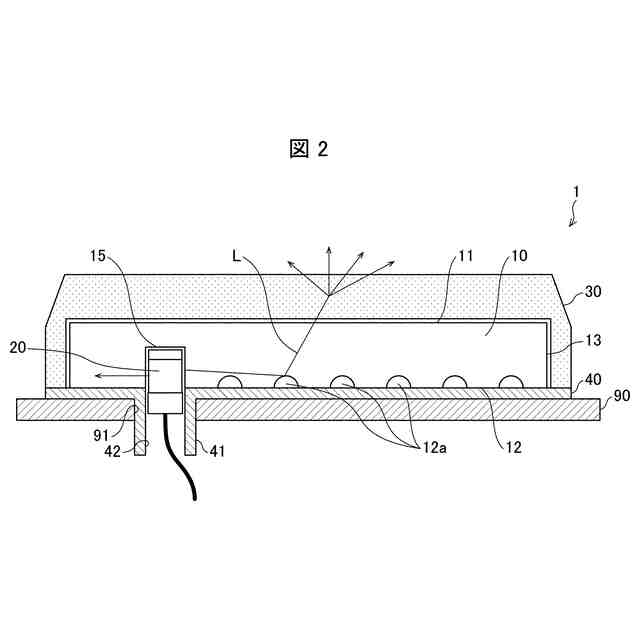

前記光源が配置される部位は、前記第１出射面に垂直な方向において、他の部位よりも、前記第１ライトガイドの前記第１出射面とは逆の背面側に厚い、発光エンブレム。
【請求項８】

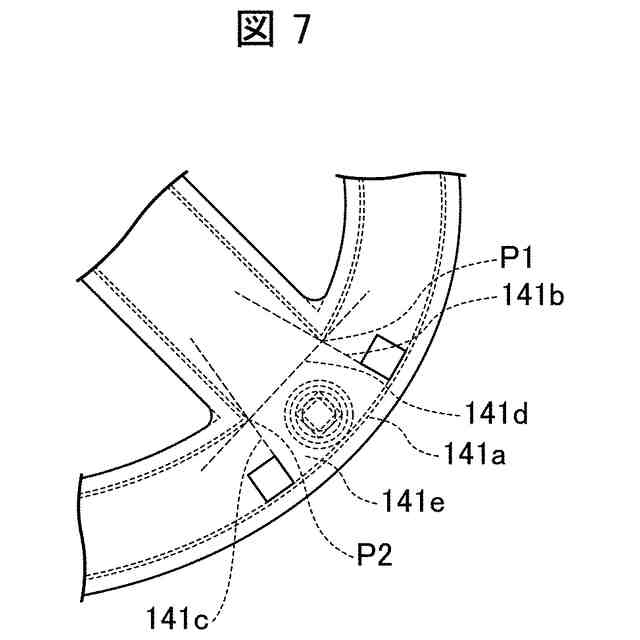

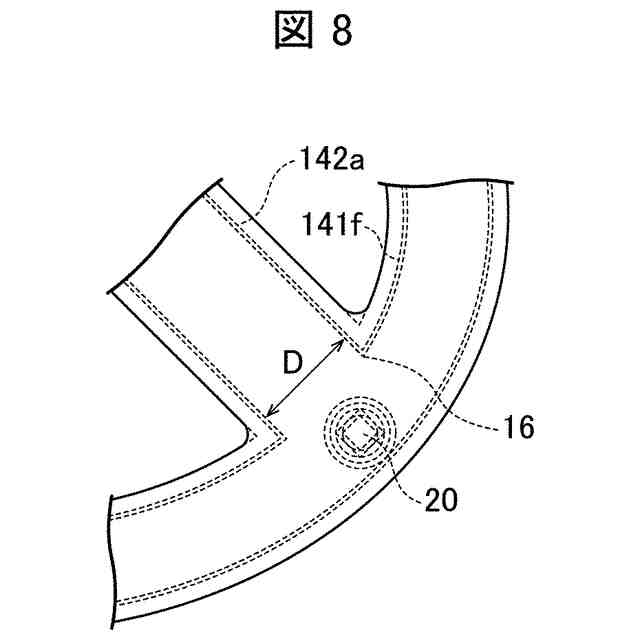

前記光源は、少なくとも１つの、前記外縁導光路から前記内側導光路への分岐部に配置され、
前記第１ライトガイドは、前記分岐部に、前記光源からの光が入射するための、前記第１ライトガイドの前記第１出射面とは法線が異なる第１入射面を、２以上有する、請求項２に記載の発光エンブレム。
【請求項９】
前記第１入射面の角度は、前記第１ライトガイドの屈折率をｎとした場合、前記第１ライトガイドの中心線の向きに対して、９０°±（９０°－２×ａｓｉｎ（１／ｎ））の範囲内である、請求項８に記載の発光エンブレム。
【請求項１０】
前記光源は、前記第１出射面に平行な第１方向に出射光量のピークを有し、
前記第１出射面に平行かつ前記第１方向から９０°ずれた方向における出射光量が、前記第１方向における出射光量の５０％以上である、請求項１または７に記載の発光エンブレム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、発光エンブレムに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１には、車体に取り付けられるエンブレムが開示されている。当該エンブレムは、それぞれ略扁平状のロアカバーとアッパーカバーとエンブレム本体とを備え、これらが下からこの順で積層されている。ロアカバー、アッパーカバー及びエンブレム本体は、ほぼ円形と、この円形の中心を通る水平部とを組み合わせたマーク形態である。エンブレムは、水平部で分割され、エンブレムの半径方向内側に形成された開口部を有する。ロアカバーとアッパーカバーの内部には、部品収容室が形成されている。部品収容室のほぼ全域に亘って基板が配置され、基板上に複数の光源が固定されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１２－１２６３３９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に開示されているエンブレムは、ほぼ全域にわたって光源が配置されるため、当該全域にわたって厚さが大きくなるという問題がある。
【０００５】
本開示の一態様は、厚さを低減された発光エンブレムを実現することを目的とする。
【課題を解決するための手段】
【０００６】
上記の課題を解決するために、本開示の一態様に係る発光エンブレムは、光源と、前記光源からの光を、意匠の少なくとも一部の形状を有する導光路に沿って導光し、前記導光路の一部を成す第１出射面から出射させる第１ライトガイドと、を備え、前記導光路は、前記意匠の外縁部に沿う外縁導光路と、前記外縁導光路から内側へ向かう内側導光路とを有し、前記光源は、前記意匠が前記第１出射面からの光により発光する発光領域内に配置されている。
【０００７】
上記の構成によれば、光源を発光領域の外側に配置するための、発光しない余分な構造物を設ける必要がなくなる。したがって、意匠の見栄えを向上させることができる。
【０００８】
また、本開示の一態様に係る発光エンブレムにおいて、前記光源は、（ｉ）前記外縁導光路から前記内側導光路への分岐部、および、（ｉｉ）前記内側導光路が屈曲している屈曲部、の少なくともいずれか１か所に配置されている。
【０００９】
上記の構成によれば、第１ライトガイドは、光源からの光を導光路に沿って導光し、第１出射面から出射させる。光源は、導光路の分岐部または屈曲部の少なくともいずれか１か所に配置されている。このため、分岐部または屈曲部から各方向へ、光源から出射された光を効率的に導光させることができる。
【００１０】
また、本開示の一態様に係る発光エンブレムは、前記第１ライトガイドに対して前記第１出射面の側に配置され、前記第１出射面から出射された光を前記意匠の形状に拡散させる意匠形状部をさらに備える。
（【００１１】以降は省略されています）
