公開番号2025162487
公報種別公開特許公報(A)
公開日2025-10-27
出願番号2024074981
出願日2024-04-15
発明の名称消火器設置表示装置
出願人個人
代理人
主分類F21S 9/03 20060101AFI20251020BHJP(照明)
要約【課題】本発明は、商用電源がなく、電源が取り出せない場所においても使用できる消火器の設置を知らしめるための照明装置を提供する。
【解決手段】本発明は、電池及び蓄電池を使用し、比較的暗い環境でもペロブスカイト太陽電池で充電蓄電池と乾電池を電源として、設置場所に商用電源が無い場所でも設置が確認できるようにした。設置場所が明るい場合はペロブスカイト太陽電池の出力電圧が高くなり、導光板を暗く又は消灯させる。その為乾電池及び蓄電池の消耗を少なくして、電池電源を長時間使用可能とした。

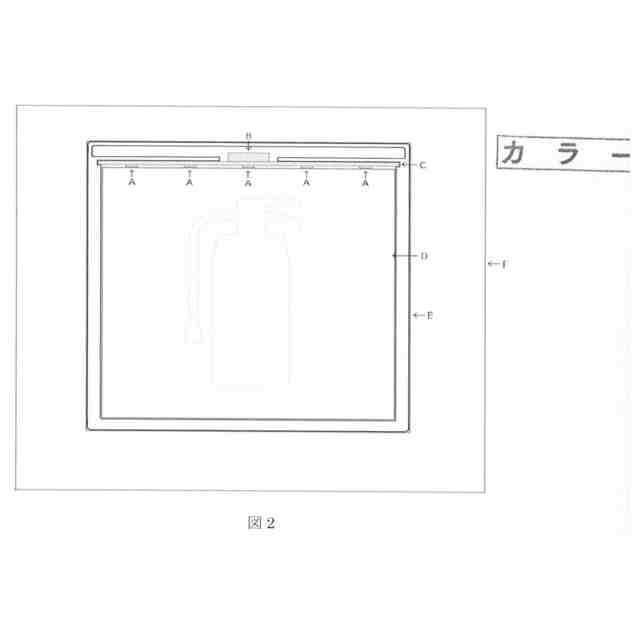

【選択図】図2
特許請求の範囲【請求項１】
ペロブスカイト太陽電池使用消火器ピクトグラム発光装置。
続きを表示（約 180 文字）【請求項２】
消火器ピクトグラム発光装置にペロブスカイト太陽電池を使用し輝度制御する。
【請求項３】
消火器ピクトグラム発光装置にペロブスカイト太陽電池を使用し外光を取り込み、外部が明るいと電力制御しＬＥＤの点灯を暗く制御し、電源の消耗を抑える。
【請求項４】
ペロブスカイト太陽電池を含め発光部装置と電池装置を一体化する構造。

発明の詳細な説明【技術分野】
【００１】
本発明は消火器の設置を知らしめるための照明装置。
【背景技術】
【００２】
暗い場所に消火器を設置した場合、暗くて消火器の場所が分からない。その為にピクトグラムを使用して設置する場所を示す照明装置を使用する必要がある。
【００３】
本発明は、消火器を設置する場所を、電気エネルギーを使用しＬＥＤ使用の導光板を使い明るく点灯することにより、設置状況を知らしめる事が出来る。
【００４】
電源は乾電池及び蓄電池を使用する。
【００５】
蓄電池にはペロブスカイト太陽電池を使用して充電する。ペロブスカイト太陽電池は、屋内の比較的暗い状態でも発電するので若干の充電ができる。
【００６】
ペロブスカイト太陽電池を使用し充電した蓄電池を併用すると乾電池の寿命を大幅に長くすることができる。３～５年以上の長時間点灯させる。
【００７】
ペロブスカイト太陽電池を使用している為、設置場所の明るさを検出できる。明るい時は導光板の輝度を下げ、暗い時は明るく点灯させる等の制御ができる。
【先行技術文献】
【】
該当なし
【発明の概要】
【発明が解決しようとする課題】
【００８】
従来の消火器の設置は、照明装置が無く夜間に設置場所が分らなかった。その為に電池及び蓄電池を使用し、比較的暗い環境でもペロブスカイト太陽電池で充電蓄電池と乾電池を電源として、設置場所に商用電源が無い場所でも設置が確認できる。
【課題を解決するための手段】
【００９】
本発明は、設置場所に商用電源が無い場所で設置するために、乾電池及び蓄電池を電源として使用する。ピクトグラム部がＬＥＤ照明装置で光り点灯する。
【００１０】
しかし、照明点灯する為に乾電池だけを電源としてすると電池の容量に限りが有るので、ペロブスカイト太陽電池を使用して、蓄電池に充電し使用する。ペロブスカイト太陽電池の形状大きさは設置条件や導光板の仕様により変わる。
（【００１１】以降は省略されています）
