発明の名称照明装置
出願人株式会社遠藤照明
代理人
主分類F21S 8/02 20060101AFI20250911BHJP(照明)
要約【課題】照射対象面における配光均斉度を向上させることができる照明装置を提供する。
【解決手段】光を発する光源30と、光源30が発した光が内周縁211を有する第1の上部開口21から入射し、第1の上部開口21から入射した光を第1の下部開口23から出射させるコーン20と、コーン20の内周縁211を覆い、コーン20の内周縁211に向かって入射した光を拡散反射させるパッキン60と、を備える。
【選択図】図3
特許請求の範囲【請求項１】
光を発する光源と、
前記光源が発した光が内周縁を有する第１の上部開口から入射し、前記第１の上部開口から入射した光を第１の下部開口から出射させる補助反射部材と、
前記補助反射部材の前記内周縁を覆い、前記補助反射部材の前記内周縁に向かって入射した光を拡散反射させる被覆部材と、
を備える、
照明装置。
続きを表示（約 210 文字）【請求項２】
前記光源が発した光が第２の上部開口から入射し、前記第２の上部開口から入射した光を第２の下部開口から出射させる反射部材を、さらに備え、
前記反射部材から出射された光は、前記補助反射部材に備わる前記第１の上部開口に入射する、
請求項１に記載の照明装置。
【請求項３】
前記被覆部材の表面における反射率は１５［％］以上である、
請求項１又は２に記載の照明装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、補助反射部材を有する照明装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許文献１には、光源が発した光を、ガラス等の透過部材を透過させた後、アルミニウム等の材質の補助反射部材に入射させる照明装置において、透過部材の端部にパッキンを配置する構成が開示されている。このことにより、特許文献１の照明装置では、透過部材の破損を抑制する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１７０２０２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、特許文献１の照明装置では、照射対象面における輝度が部分的に不均等な状態である光ムラについては考慮されていないという問題があった。
【０００５】
上記問題に鑑み、本発明は、照射対象面における配光均斉度を向上させることができる照明装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本発明に係る照明装置は、光を発する光源と、前記光源が発した光が内周縁を有する第１の上部開口から入射し、前記第１の上部開口から入射した光を第１の下部開口から出射させる補助反射部材と、前記補助反射部材の前記内周縁を覆い、前記補助反射部材の前記内周縁に向かって入射した光を拡散反射させる被覆部材と、を備える。
【発明の効果】
【０００７】
上述の構成により、本発明に係る照明装置は、照射対象面における配光均斉度を向上させることができる。
【図面の簡単な説明】
【０００８】
本発明の実施形態に係る照明システム１０００を説明するための図。

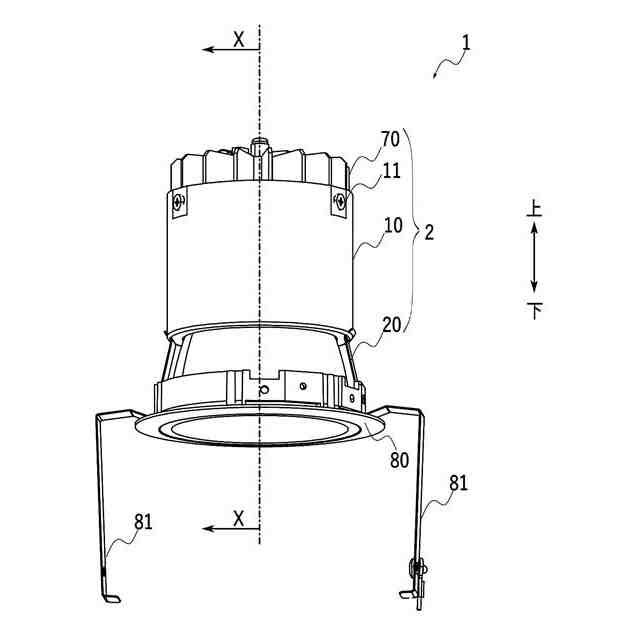

照明装置１の外観を説明するための図。

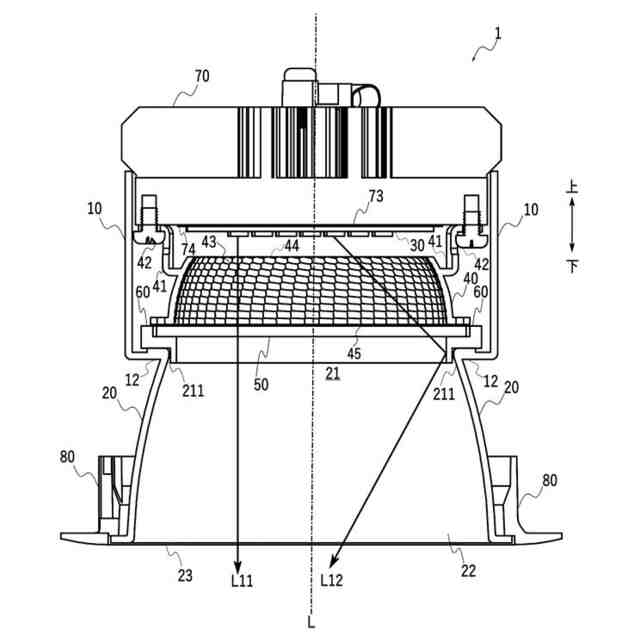

図２におけるＸ－Ｘ線に沿った断面図。

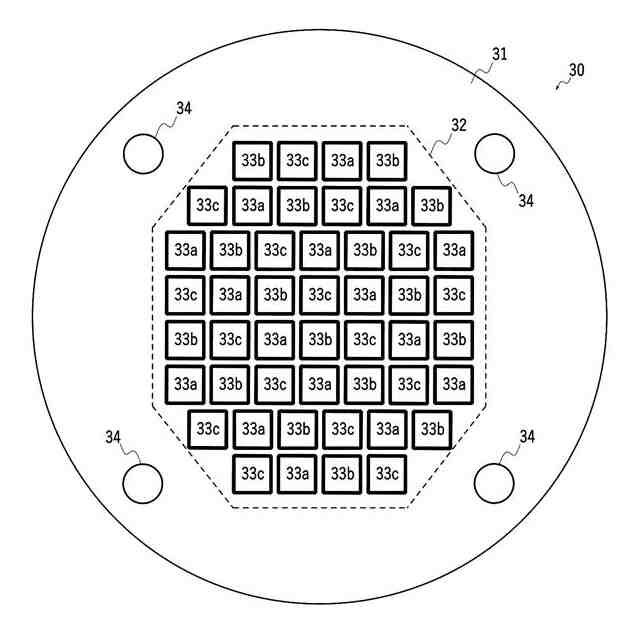

光源３０を軸方向下側から見た図。

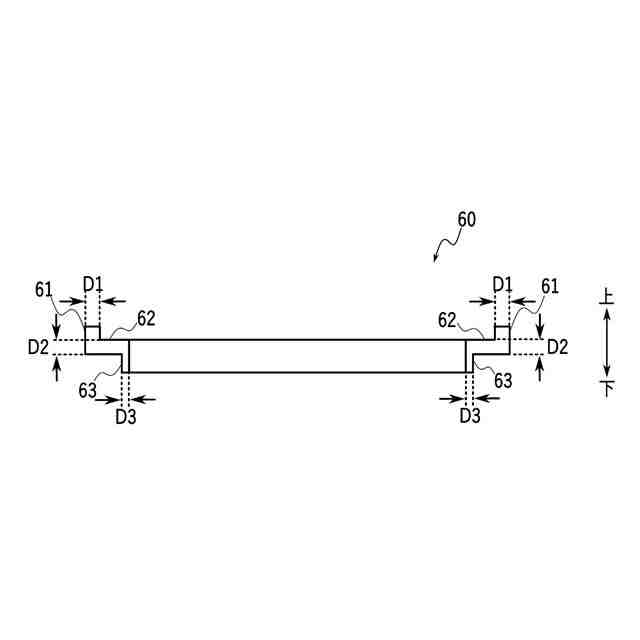

図３におけるパッキン６０の拡大図。

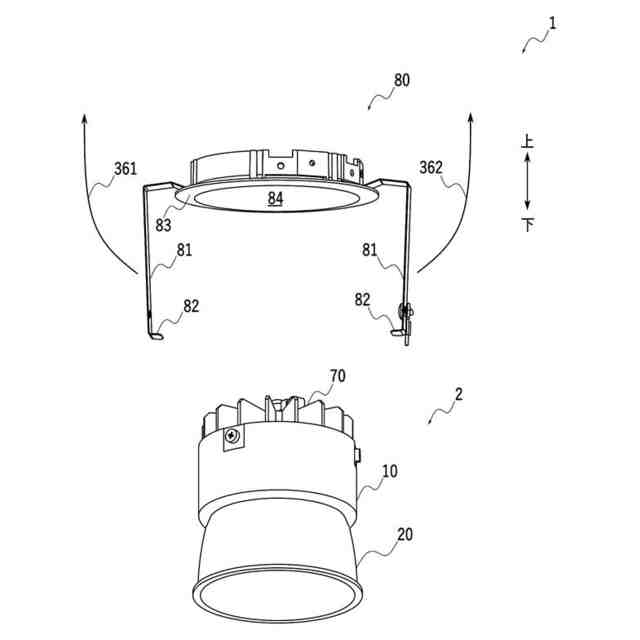

枠体８０の天井３５０への取り付けを説明するための図。
パッキン６０を省略した照明装置３における内周縁２１１での反射を説明するための模式図（比較例）。

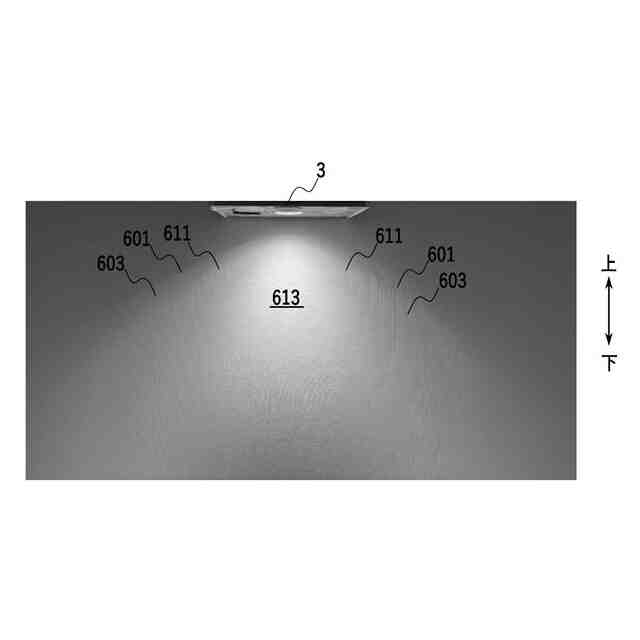

照明装置３が照射する光が壁面に当たった場合の光の強度分布を説明するための図（比較例）。

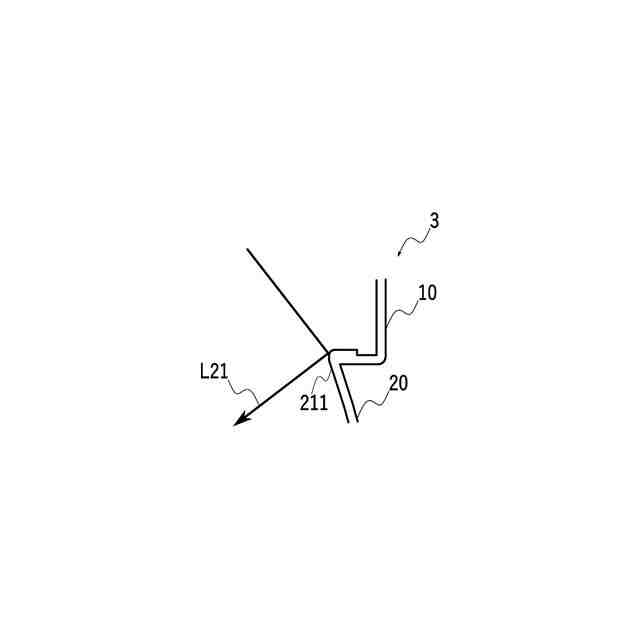

実施形態の照明装置１における内周縁２１１での反射を説明するための模式図。

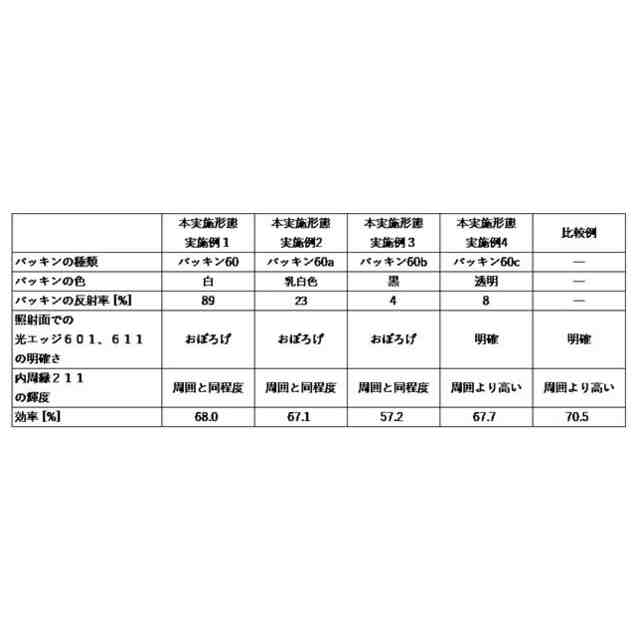

実施例１の照明装置１によって照射された光が壁面に当たった場合の光の強度分布を説明するための図。
実施例２の照明装置１ａによって照射された光が壁面に当たった場合の光の強度分布を説明するための図。
実施例３の照明装置１ｂによって照射された光が壁面に当たった場合の光の強度分布を説明するための図。
実施例４の照明装置１ｃによって照射された光が壁面に当たった場合の光の強度分布を説明するための図。
【発明を実施するための形態】
【０００９】
＜１．実施形態＞
＜１－１．照明システム及び照明装置の構成＞
以下、本発明の一実施形態に係る照明システムについて、図面を参照しながら具体的に説明する。なお、以下の説明では、参照する各図に共通して含まれる同一の部分には同一の符号を付し、同一の部分についての重複する説明を原則として省略する。
【００１０】

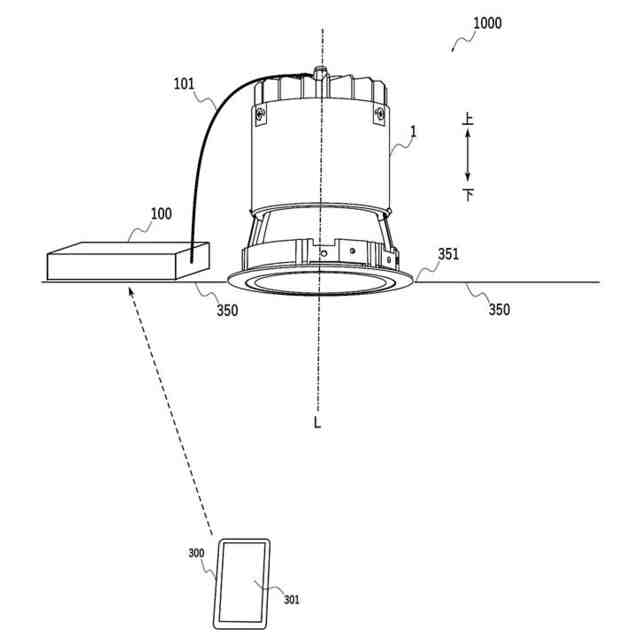

図１は、本発明の実施形態に係る照明システム１０００を説明するための図である。
