公開番号2025160389
公報種別公開特許公報(A)
公開日2025-10-22
出願番号2025127114,2023120002
出願日2025-07-30,2023-07-24
発明の名称筒型送風機
出願人株式会社遠藤照明
代理人
主分類F04D 29/66 20060101AFI20251015BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】空気吹出口を出る空気流の拡散が小さい筒型送風機において、騒音を低減すること。
【解決手段】後端に空気吸入口120、前端に空気吹出口130が設けられた筒110と、筒110の内部に設けられたファン152と、筒が回転可能に設置されるように筒に取り付けられたアーム170を備え、筒110の前後方向及び左右方向に直交する方向を上下方向として、筒110の下側に、騒音を低減する貫通穴を備える。
【選択図】図1
特許請求の範囲【請求項１】
後端に空気吸入口、前端に空気吹出口が設けられた筒と、
前記筒の内部に設けられたファンと、
前記筒が回転可能に設置されるように、前記筒に取り付けられたアームを備え、
前記筒の前後方向及び左右方向に直交する方向を上下方向として、前記筒の下側に、騒音を低減する貫通穴を備える、
筒型送風機。
続きを表示（約 60 文字）【請求項２】
前記貫通穴は、前後方向に縦長であり複数設けられている
請求項１記載の筒型送風機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、筒型送風機に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
筒型送風機は、例えばトンネル用送風機や、ドライヤー・空気清浄機などの送風機応用製品において、空気流の拡散が少なく、限られた領域に風の流れを作る送風機として用いられる。
【０００３】
特許文献１には、ハウジングを備え、その第１端部に空気吸込口、第２端部に空気吹出口を有し、その間に回転ファン及び空気案内用のベーン（整流板）を備えた、空気流の拡散が小さい空気流発生装置が開示されている。回転ファンは羽根を備え、羽根の数とベーンの数を変えることにより騒音の低減が図れるとされている。
【先行技術文献】
【特許文献】
【０００４】
特表２００７－５２９６８１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明者は、比較的静かな環境であるオフィス等において使用でき、人のいる場所など特定の場所に送風するため、向きを変えることのできる送風機を開発している。その際、向きを変えるために送風機の筐体が露出しているため、天井埋込型の送風機と比べて騒音が気になる場合がある。そこで、本発明者は、空気流の拡散が少ない筒型送風機を開発するにあたって、騒音の低減を図ることを開発課題とした。
【課題を解決するための手段】
【０００６】
本発明は、
後端に空気吸入口、前端に空気吹出口が設けられた筒と、
前記筒の内部に設けられたファンと、
前記筒が回転可能に設置されるように、前記筒に取り付けられたアームを備え、
前記筒の前後方向及び左右方向に直交する方向を上下方向として、前記筒の下側に、騒音を低減する貫通穴を備える、
筒型送風機である。
【０００７】
本発明において、前記貫通穴は、前後方向に縦長であり複数設けられていてもよい。
【発明の効果】
【０００８】
本発明では、筒型送風機の、筒部のうちファンを囲む領域において筒に開口部を設ける構成により、騒音を低減できる。
【図面の簡単な説明】
【０００９】

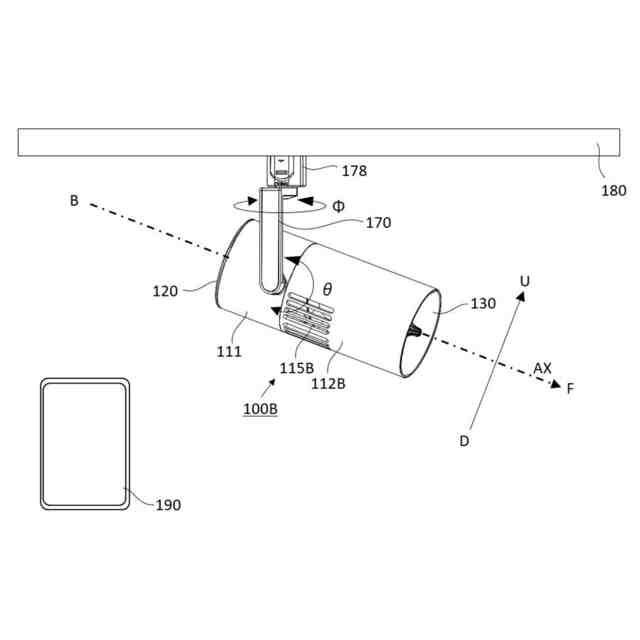

実施形態１の筒型送風機の斜視図

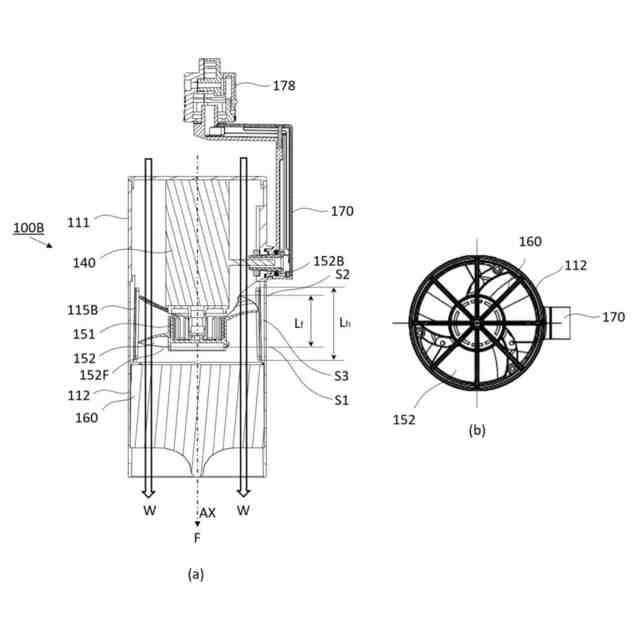

実施形態１の筒型送風機の軸方向断面図
実施形態１の筒型送風機の空気流のシミュレーション図
実施形態１の筒型送風機が発生する音の周波数と音のレベルの図

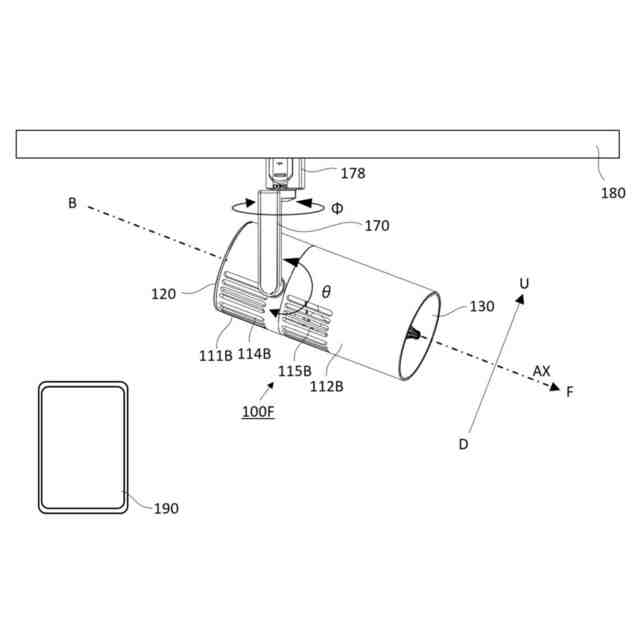

実施形態１の変形例に係る筒型送風機の斜視図

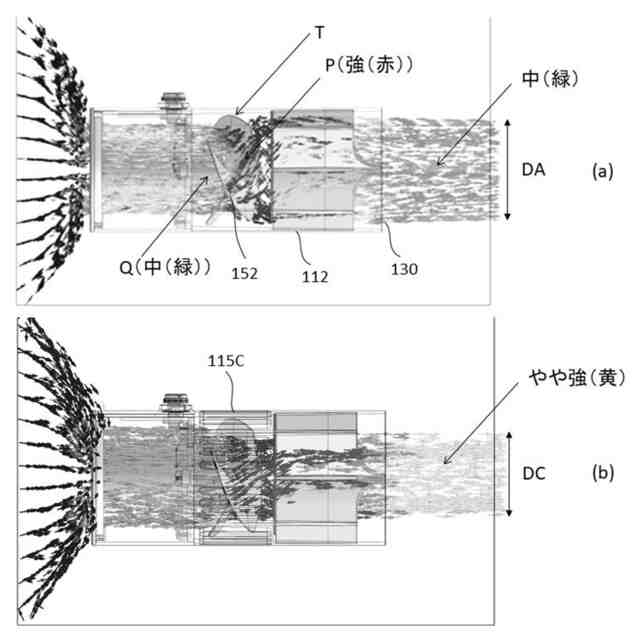

実施形態２の筒型送風機を検討するための、空気流のシミュレーション図
実施形態２の筒型送風機の斜視図

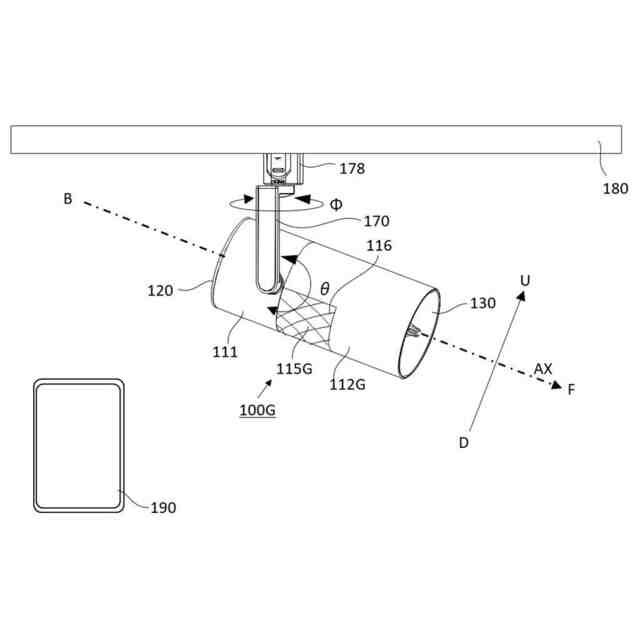

実施形態３の筒型送風機の斜視図
【発明を実施するための形態】
【００１０】
＜実施形態１＞
＜構成＞
本実施形態の筒型送風機１００は、配線ダクト１８０に取り付けが可能であり、風の向きを適宜変えることができるものである。
（【００１１】以降は省略されています）
