公開番号2025147016
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2025129601,2024165074
出願日2025-08-01,2022-12-02
発明の名称カメラ連動照明制御システム
出願人株式会社遠藤照明
代理人
主分類H05B 47/11 20200101AFI20250926BHJP(他に分類されない電気技術)
要約【課題】対象物に応じて照明装置を取り換えることなく、照明光を対象物に適した色度とすること。

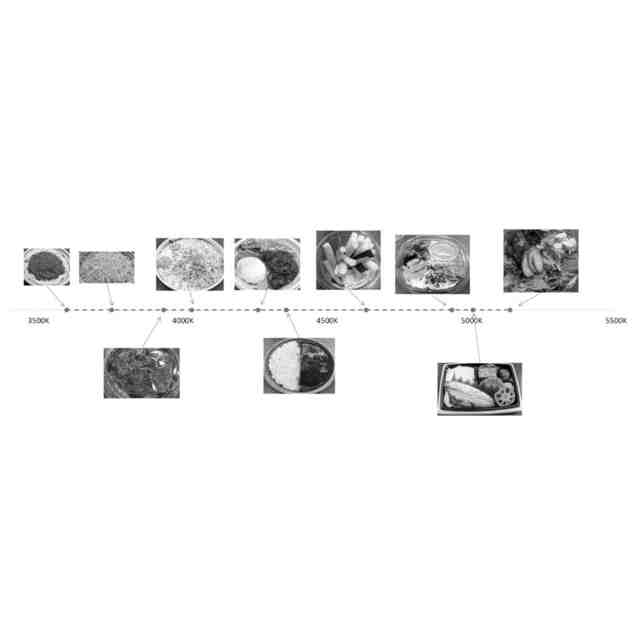

【解決手段】カメラ110、カメラ・照明制御装置130及び対象物照明装置160を備えたカメラ連動照明制御システム100であって、カメラ110によって撮影された画像より、各画素のR値、G値、B値に基づき、それらの平均値であるRave、Gave、Bave、標準偏差値であるRsd、Gsd、Bsdを算出し、対象物照明装置160は、これらの値に応じた相関色温度CCTの照明光を照射する。
【選択図】図12

特許請求の範囲【請求項１】
カメラ、画像認識機能を備える装置、照明制御装置及び対象物照明装置を備えたカメラ連動照明制御システムであって、
前記カメラによって対象物を撮影し、
前記画像認識機能を備える装置は、前記カメラによって撮影された原画像又は前記原画像から前記対象物の領域を切り出した対象領域画像より、前記原画像又は前記対象領域画像における各画素の赤色の値であるＲ値、各画素の緑色の値であるＧ値、各画素の青色の値であるＢ値に基づき、前記Ｒ値の平均値、前記Ｇ値の平均値、前記Ｂ値の平均値、前記Ｒ値の標準偏差値、前記Ｇ値の標準偏差値及び前記Ｂ値の標準偏差値を算出し、
前記照明制御装置は、前記Ｒ値の平均値、前記Ｇ値の平均値、前記Ｂ値の平均値、前記Ｒ値の標準偏差値、前記Ｇ値の標準偏差値及び前記Ｂ値の標準偏差値に応じた相関色温度を設定し、
前記対象物照明装置は、前記相関色温度の照明光を前記対象物に照射する、
カメラ連動照明制御システム。
続きを表示（約 760 文字）【請求項２】
前記相関色温度は、前記Ｒ値の平均値、前記Ｇ値の平均値、前記Ｂ値の平均値、前記Ｒ値の標準偏差値、前記Ｇ値の標準偏差値、前記Ｂ値の標準偏差値にそれぞれ係数を掛けて足し合わせた値に応じた値である、
請求項１記載のカメラ連動照明制御システム。
【請求項３】
カメラ、画像認識機能を備える装置、照明制御装置及び対象物照明装置を備えたカメラ連動照明制御システムであって、
前記カメラによって対象物を撮影し、
前記画像認識機能を備える装置は、前記カメラによって撮影された原画像又は前記原画像から前記対象物の領域を切り出した対象領域画像より、前記原画像又は前記対象領域画像における各画素の赤色の値であるＲ値、各画素の緑色の値であるＧ値、各画素の青色の値であるＢ値に基づき、前記Ｒ値、前記Ｇ値及び前記Ｂ値の平均値を算出し、
前記照明制御装置は、前記Ｒ値の平均値、前記Ｇ値の平均値及び前記Ｂ値の平均値にそれぞれ係数を掛けた値に応じた相関色温度を設定し、
前記Ｒ値の平均値に掛ける前記係数はマイナスの値、前記Ｇ値の平均値に掛ける前記係数はプラスの値であり、
前記対象物照明装置は、前記相関色温度の照明光を前記対象物に照射する、
カメラ連動照明制御システム。
【請求項４】
前記Ｂ値の平均値に掛ける前記係数はマイナスの値である、
請求項３記載のカメラ連動照明制御システム。
【請求項５】
前記照明制御装置は、前記相関色温度に連動して色偏差を変化させ、
前記対象物照明装置は、前記相関色温度及び前記色偏差の照明光を前記対象物に照射する、
請求項１又は３記載のカメラ連動照明制御システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、カメラと照明装置を備えたカメラ連動照明制御システムに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
照明装置とカメラを連動させて、カメラで撮像した画像情報に基づいて照明装置の制御を行うシステムが提案されている。特許文献１には、カメラ及び画像処理部を人位置検知手段として用い、人の位置に対応する照明装置を点灯するように照明制御を行うシステムが提案されている。
【０００３】
特許文献２には、肉類を鮮やかに見せる照明装置が記載されている。
【０００４】
特許文献３には、照明対象物である料理の種類に対応づけられた発光態様データに基づいて発光部が駆動される照明システムが記載されている。
【０００５】
特許文献４には、青色光と赤色光と緑色光とのスペクトル成分が所定の比率で混合された暖色系の第１の光源と、青色光と赤色光と緑色光とのスペクトル成分が第１の光源とは異なる比率で混合された高色温度の第２の光源と、青色光のスペクトル成分のみを有する第３の光源を用いて、食材ごとに最適な光を照射することができる照明装置が記載されている。
【先行技術文献】
【特許文献】
【０００６】
特開２０１４－００７１２３号公報
特開２０１３－１２７８５５号公報
特開２０１３－０７７３８７号公報
特許５５０７１４８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
例えばスーパーマーケットでは、展示されている商品に最も適した照明を行うことが望ましく、商品の種類に応じて照明光の色を最適化した照明装置は市販されている。しかし、例えば果物売り場では、春の果物の販売を中止して夏の果物を並べたり、売れ行きに応じて展示される場所を広げる必要がある。その際に、照明装置も取り換える必要があるという課題があった。
【０００８】
そこで、本発明は、対象物に応じて照明装置を取り換えることなく、照明光を対象物に適した色度とすることができる、カメラ連動照明制御システムを提供することを目的とする。
【課題を解決するための手段】
【０００９】
本発明は、カメラ、画像認識機能を備える装置、照明制御装置及び対象物照明装置を備えたカメラ連動照明制御システムであって、
前記カメラによって対象物を撮影し、
前記画像認識機能を備える装置は、前記カメラによって撮影された原画像又は前記原画像から前記対象物の領域を切り出した対象領域画像より、前記原画像又は前記対象領域画像における各画素の赤色の値であるＲ値、各画素の緑色の値であるＧ値、各画素の青色の値であるＢ値に基づき、前記Ｒ値の平均値、前記Ｇ値の平均値、前記Ｂ値の平均値、前記Ｒ値の標準偏差値、前記Ｇ値の標準偏差値及び前記Ｂ値の標準偏差値を算出し、
前記照明制御装置は、前記Ｒ値の平均値、前記Ｇ値の平均値、前記Ｂ値の平均値、前記Ｒ値の標準偏差値、前記Ｇ値の標準偏差値及び前記Ｂ値の標準偏差値に応じた相関色温度を設定し、
前記対象物照明装置は、前記相関色温度の照明光を前記対象物に照射する、
カメラ連動照明制御システムである。
【００１０】
本発明において、前記相関色温度は、前記Ｒ値の平均値、前記Ｇ値の平均値、前記Ｂ値の平均値、前記Ｒ値の標準偏差値、前記Ｇ値の標準偏差値、前記Ｂ値の標準偏差値にそれぞれ係数を掛けて足し合わせた値に応じた値であってもよい。
（【００１１】以降は省略されています）
