公開番号2025130932
公報種別公開特許公報(A)
公開日2025-09-09
出願番号2024028332
出願日2024-02-28
発明の名称電動圧縮機
出願人株式会社豊田自動織機
代理人個人,個人
主分類F04B 39/06 20060101AFI20250902BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】伝熱部材の厚みのむらの発生を抑制する。

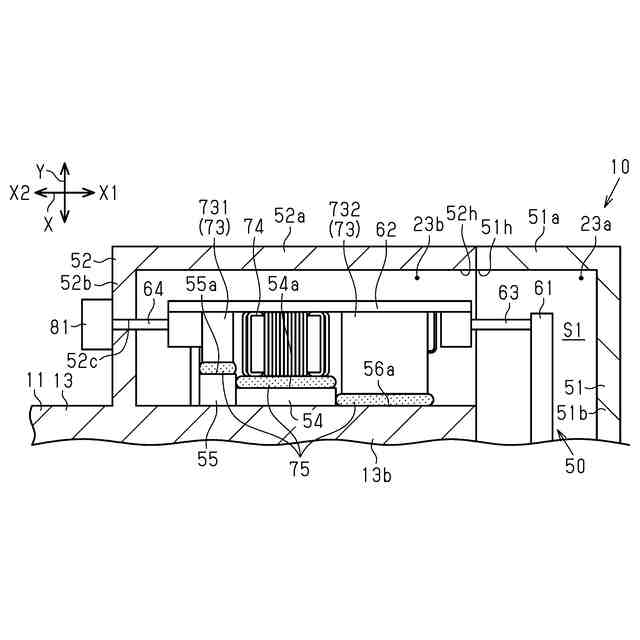

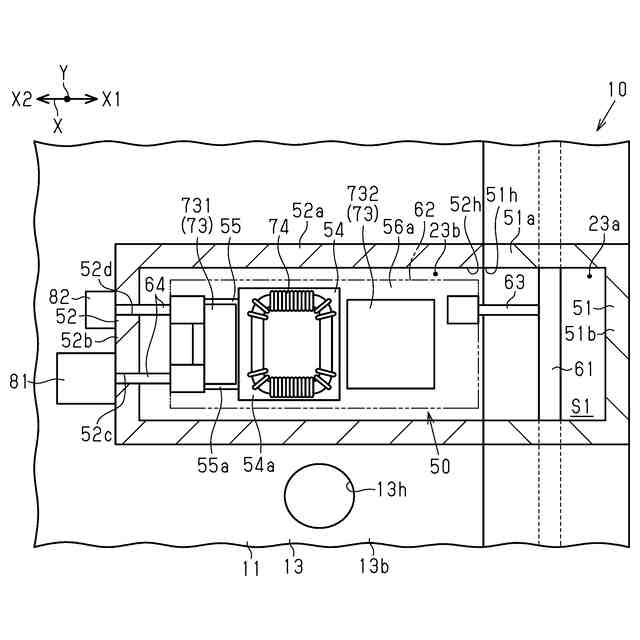

【解決手段】第2回路基板62には、挿入方向に対して突出部52の底部52bに向かう程、第2回路基板62からの突出量が小さくなるように、第1キャパシタ731、磁性部品74、及び第2キャパシタ732が順次実装されている。突出部52には、第1肉厚部54及び第2肉厚部55が設けられている。径方向に対向する第1肉厚部54と磁性部品74との間、及び第1キャパシタ731と第2肉厚部55との間にはポッティング剤75が設けられている。

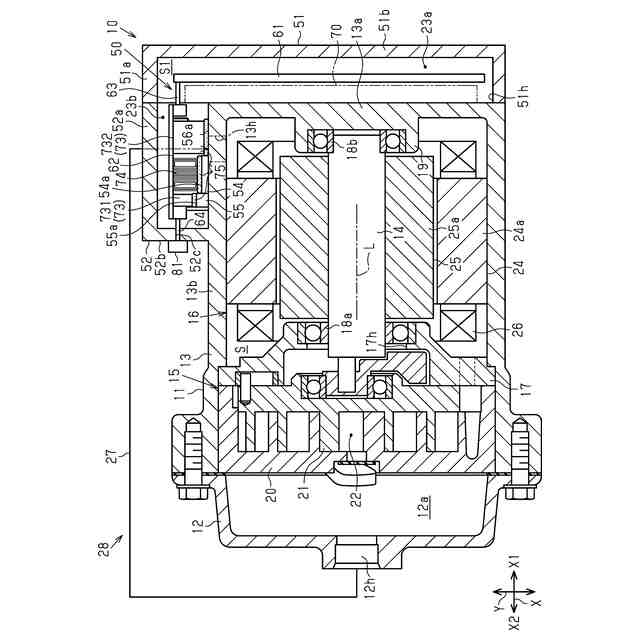

【選択図】図1
特許請求の範囲【請求項１】
回転軸と、
前記回転軸の回転によって流体を圧縮する圧縮部と、
前記圧縮部を駆動するモータと、
前記モータを駆動するインバータと、
前記回転軸、前記圧縮部、前記モータ、及び前記インバータを収容するハウジングと、を備え、
前記インバータは、前記モータを駆動する駆動素子が実装された第１回路基板と、前記第１回路基板に対するノイズを除去する電子部品が実装された第２回路基板と、を有し、
前記ハウジングは、前記モータを収容するとともに流体を吸入する吸入室を区画するモータハウジング、前記圧縮部を収容するとともに圧縮した流体を吐出する圧縮部ハウジング、前記インバータを収容するインバータ収容室を区画するインバータハウジング、及び前記吸入室と前記インバータ収容室とを隔てる区画壁を有している電動圧縮機であって、
前記モータハウジングには、前記区画壁側から前記第２回路基板が挿入される開口によって他の部分よりも前記回転軸の径方向に突出するとともに、前記第２回路基板の挿入方向に延在する有底筒状の突出部が設けられ、
前記第２回路基板には、前記挿入方向に対して前記突出部の底部に向かう程、前記第２回路基板からの突出量が小さくなるように複数の前記電子部品が順次実装されており、
前記突出部には、前記径方向に対向する前記電子部品に向けて肉厚が厚くなる肉厚部が設けられており、
前記径方向に対向する前記肉厚部と前記電子部品との間には、伝熱部材が設けられていることを特徴とする電動圧縮機。
続きを表示（約 500 文字）【請求項２】
前記電子部品は、一対のキャパシタと磁性部品とを含み、
前記第２回路基板には、前記磁性部品が前記キャパシタの間に位置するように実装されており、
前記突出部には、前記径方向に対して前記磁性部品と対向する第１肉厚部と、前記第１肉厚部と前記底部との間に設けられるとともに、前記径方向に対して一方の前記キャパシタと対向する第２肉厚部と、が設けられており、
前記伝熱部材は、前記径方向に対向する前記第１肉厚部と前記磁性部品との間に設けられているとともに、前記径方向に対向する前記第２肉厚部と一方の前記キャパシタとの間に設けられている、請求項１に記載の電動圧縮機。
【請求項３】
前記第１肉厚部は、前記回転軸の軸方向に対して他方の前記キャパシタと対向するとともに、前記第２肉厚部は、前記軸方向に対して前記磁性部品と対向しており、
前記伝熱部材は、前記軸方向に対向する前記第１肉厚部と他方の前記キャパシタとの間に設けられているとともに、前記軸方向に対向する前記第２肉厚部と前記磁性部品との間に設けられている、請求項２に記載の電動圧縮機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電動圧縮機に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
特許文献１に記載の電動圧縮機は、回転軸と、回転軸の回転によって流体を圧縮する圧縮部と、圧縮部を駆動するモータと、モータを駆動するインバータと、ハウジングと、を備えている。ハウジングは、回転軸、圧縮部、モータ、及びインバータを収容している。インバータは、モータを駆動する駆動素子が実装された第１回路基板と、第１回路基板に対するノイズを除去する電子部品が実装された第２回路基板と、を有している。第１回路基板は、第１の収容室に収容されるとともに、第２回路基板は、第２の収容室に収容されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－５８９１０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
このような電動圧縮機においては、第２の収容室内における電子部品と、当該電子部品の固定面との間に伝熱部材を設けるとともに、第２回路基板及び電子部品をハウジングに搭載する際に、第２収容室内にて第２回路基板及び電子部品を回転軸の軸方向へと変位させる場合がある。この場合、電子部品が、第２収容室の固定面上の伝熱部材に接しつつ変位すると、伝熱部材のむらが発生するため好ましくない。
【課題を解決するための手段】
【０００５】
上記課題を解決するための電動圧縮機は、回転軸と、前記回転軸の回転によって流体を圧縮する圧縮部と、前記圧縮部を駆動するモータと、前記モータを駆動するインバータと、前記回転軸、前記圧縮部、前記モータ、及び前記インバータを収容するハウジングと、を備え、前記インバータは、前記モータを駆動する駆動素子が実装された第１回路基板と、前記第１回路基板に対するノイズを除去する電子部品が実装された第２回路基板と、を有し、前記ハウジングは、前記モータを収容するとともに流体を吸入する吸入室を区画するモータハウジング、前記圧縮部を収容するとともに圧縮した流体を吐出する圧縮部ハウジング、前記インバータを収容するインバータ収容室を区画するインバータハウジング、及び前記吸入室と前記インバータ収容室とを隔てる区画壁を有している電動圧縮機であって、前記モータハウジングには、前記区画壁側から前記第２回路基板が挿入される開口によって他の部分よりも前記回転軸の径方向に突出するとともに、前記第２回路基板の挿入方向に延在する有底筒状の突出部が設けられ、前記第２回路基板には、前記挿入方向に対して前記突出部の底部に向かう程、前記第２回路基板からの突出量が小さくなるように複数の前記電子部品が順次実装されており、前記突出部には、前記径方向に対向する前記電子部品に向けて肉厚が厚くなる肉厚部が設けられており、前記径方向に対向する前記肉厚部と前記電子部品との間には、伝熱部材が設けられていることを特徴とする。
【０００６】

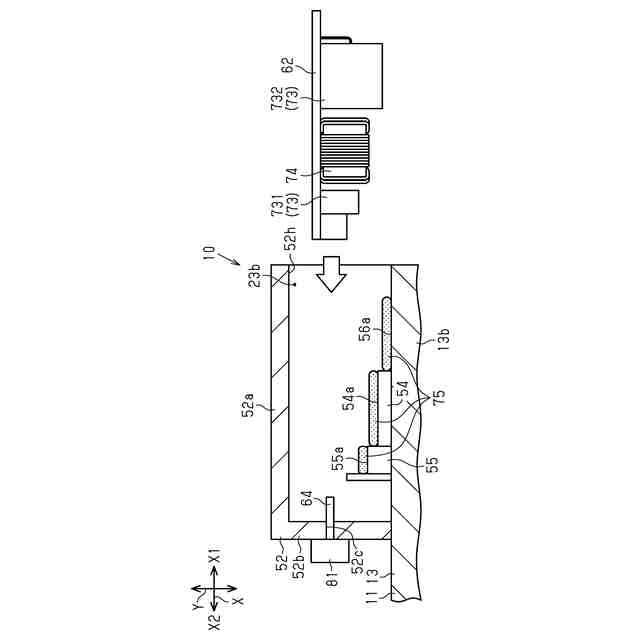

上記構成によれば、第２回路基板及び複数の電子部品が突出部内に挿入される際に、電子部品が肉厚部上の伝熱部材に接しつつ径方向に変位することが抑制される。これにより、電子部品が伝熱部材に接しつつ径方向に変位することによる伝熱部材の厚さのむらの発生を抑制できる。
【０００７】
電動圧縮機において、前記電子部品は、一対のキャパシタと磁性部品とを含み、前記第２回路基板には、前記磁性部品が前記キャパシタの間に位置するように実装されており、前記突出部には、前記径方向に対して前記磁性部品と対向する第１肉厚部と、前記第１肉厚部と前記底部との間に設けられるとともに、前記径方向に対して一方の前記キャパシタと対向する第２肉厚部と、が設けられており、前記伝熱部材は、前記径方向に対向する前記第１肉厚部と前記磁性部品との間に設けられているとともに、前記径方向に対向する前記第２肉厚部と一方の前記キャパシタとの間に設けられていてもよい。
【０００８】
上記構成によれば、第２回路基板、及び一対のキャパシタと磁性部品が突出部内に挿入される際に、一方のキャパシタが第１肉厚部上の伝熱部材に接することを抑制できるため、第１肉厚部上の伝熱部材の厚さが径方向に変位することが抑制される。
【０００９】
電動圧縮機において、前記第１肉厚部は、前記回転軸の軸方向に対して他方の前記キャパシタと対向するとともに、前記第２肉厚部は、前記軸方向に対して前記磁性部品と対向しており、前記伝熱部材は、前記軸方向に対向する前記第１肉厚部と他方の前記キャパシタとの間に設けられているとともに、前記軸方向に対向する前記第２肉厚部と前記磁性部品との間に設けられていてもよい。
【００１０】
上記構成によれば、回転軸の軸方向へ伝熱部材によって放熱できる。
【発明の効果】
（【００１１】以降は省略されています）
