公開番号2025159591
公報種別公開特許公報(A)
公開日2025-10-21
出願番号2024062284
出願日2024-04-08
発明の名称立形多段ポンプ
出願人株式会社荏原製作所
代理人個人,個人,個人
主分類F04D 1/08 20060101AFI20251014BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】ポンプの効率を向上することができる立形多段ポンプの提供。

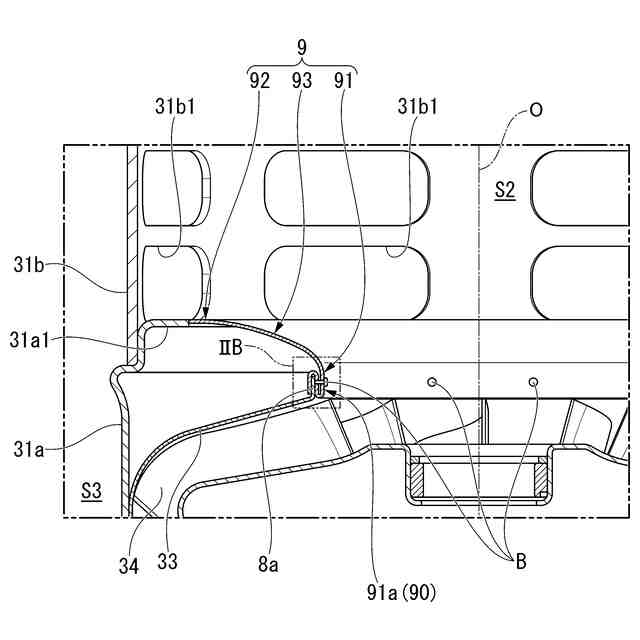

【解決手段】立形多段ポンプは、回転軸と、回転軸に固定された複数の羽根車と、複数の羽根車を収容する中間ケーシング31aと、中間ケーシング31aの上側に配置され、周壁に複数の連通孔31b1が形成された上部ケーシング31bと、中間ケーシング31aおよび上部ケーシング31bの径方向外側に配置され、複数の連通孔31b1と連通する外側流路S3を形成する外ケーシングと、中間ケーシング31aの上部開口部8aと複数の連通孔31b1との間に設けられたガイドプレート9と、を備え、ガイドプレート9は軸方向上側に凸となる曲面を有し、ガイドプレート9の外縁部92は複数の連通孔31b1の下端に向かって延びており、ガイドプレート9は、中間ケーシング31aおよび上部ケーシング31bの少なくとも一方に固定される固定構造体90を有する。
【選択図】図2A
特許請求の範囲【請求項１】
回転軸と、
前記回転軸に固定された複数の羽根車と、
前記複数の羽根車を収容する中間ケーシングと、
前記中間ケーシングの上側に配置され、周壁に複数の連通孔が形成された上部ケーシングと、
前記中間ケーシングおよび前記上部ケーシングの径方向外側に配置され、前記複数の連通孔と連通する外側流路を形成する外ケーシングと、
前記中間ケーシングの上部開口部と前記複数の連通孔との間に設けられたガイドプレートと、を備え、
前記ガイドプレートは軸方向上側に凸となる曲面を有し、前記ガイドプレートの外縁部は前記複数の連通孔の下端に向かって延びており、
前記ガイドプレートは、前記中間ケーシングおよび前記上部ケーシングの少なくとも一方に固定される固定構造体を有する、立形多段ポンプ。
続きを表示（約 560 文字）【請求項２】

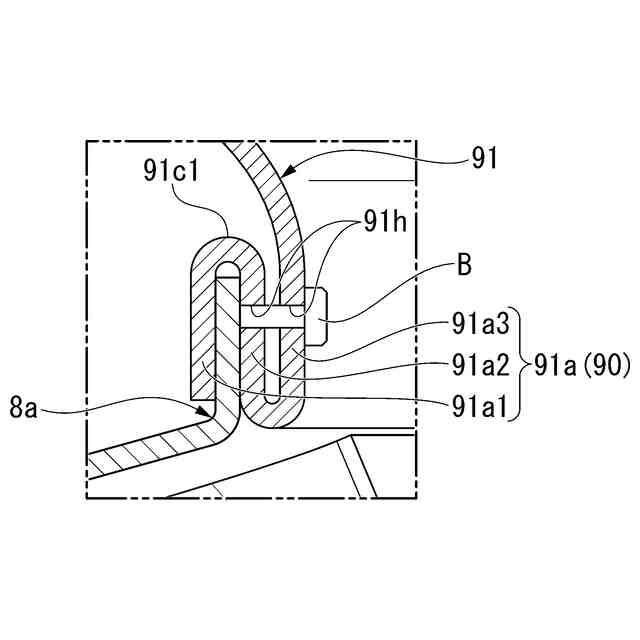

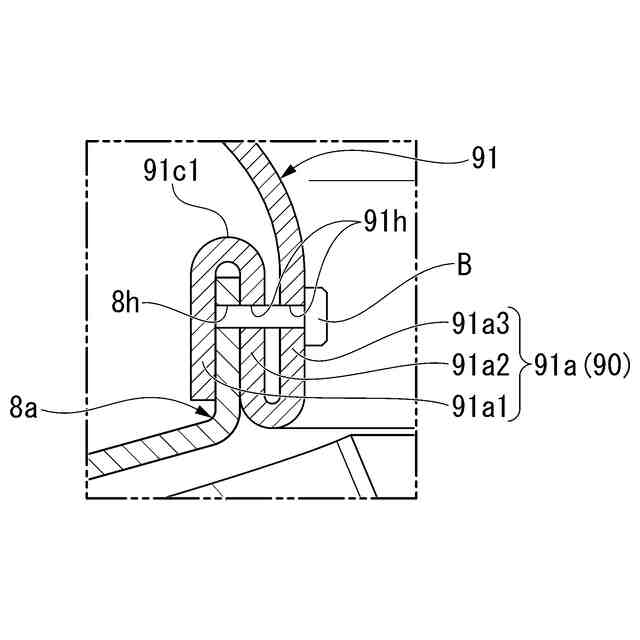

前記固定構造体は、前記ガイドプレートの内縁部に設けられ、前記上部開口部に係合する係合部であり、
前記係合部には、周方向に並ぶ複数の挿入孔が形成され、
前記係合部は、前記挿入孔に挿入される固定部材により、前記中間ケーシングに固定される、
請求項１に記載の立形多段ポンプ。
【請求項３】

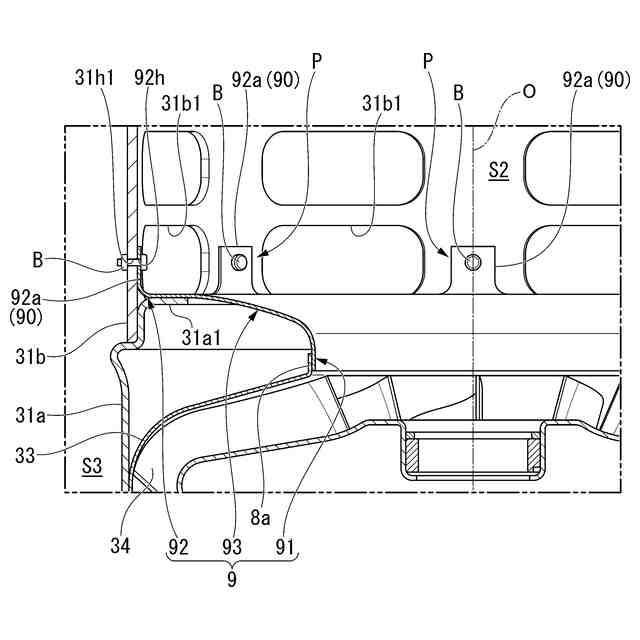

前記固定構造体は、前記ガイドプレートの外縁部に設けられ、上側に向かって突出する突出部であり、
前記突出部は、周方向に隣り合う連通孔の間の柱部の径方向内側に配置され、
前記突出部は、前記突出部に形成された挿入孔に挿入される固定部材により、前記上部ケーシングに固定される、
請求項１または２に記載の立形多段ポンプ。
【請求項４】

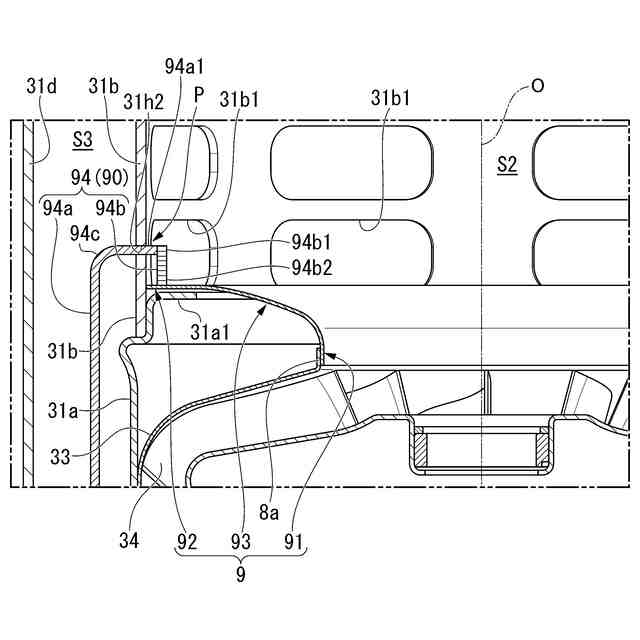

前記固定構造体は、前記外側流路において軸方向に沿って延びるタイロッドであり、
前記タイロッドは、前記中間ケーシングよりも上側の部分において、径方向内側に向かって湾曲する湾曲部を有し、前記湾曲部の少なくとも一部は、前記上部ケーシングの内側に設けられ、
前記ガイドプレートの外縁部は、前記タイロッドの前記湾曲部によって上側から押圧される、
請求項１または２に記載の立形多段ポンプ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、立形多段ポンプに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】

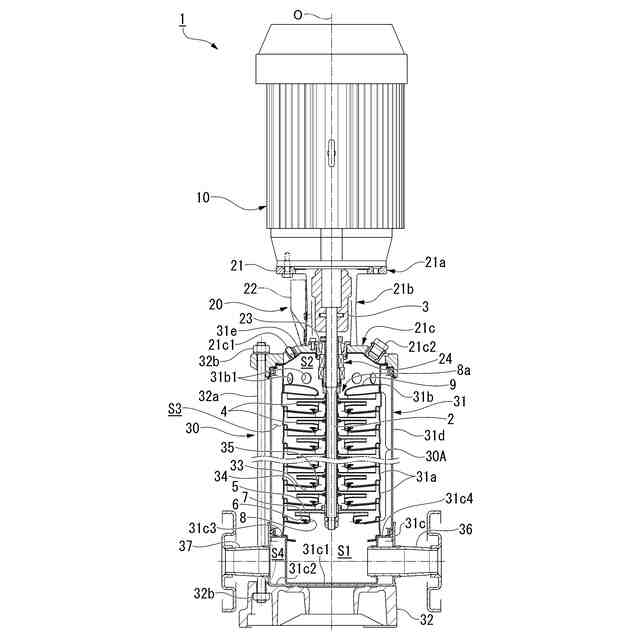

特許文献１には、流体設備の配管の途中に組み込まれて使用される立形多段ポンプが開示されている。この立形多段ポンプは、鉛直方向に延びる回転軸と、当該回転軸に固定された複数の羽根車と、当該複数の羽根車を収容する中間ケーシングと、中間ケーシングの径方向外側に配置される外ケーシングと、を有している。
【先行技術文献】
【特許文献】
【０００３】
特表２０１７－５３１７５７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年、このような立形多段ポンプにおいて、ポンプの吸込および吐出効率等の性能の向上が求められている。従来のポンプでは、中間ケーシングと外ケーシングとの間との流路において、流体の流れが妨げられ、ポンプの吸込および吐出効率の向上が困難である場合があった。
【０００５】
本発明は、上記問題点に鑑みてなされたものであり、ポンプの効率を向上することができる立形多段ポンプの提供を目的とする。
【課題を解決するための手段】
【０００６】
（１）：本発明の一態様に係る立形多段ポンプは、回転軸と、前記回転軸に固定された複数の羽根車と、前記複数の羽根車を収容する中間ケーシングと、前記中間ケーシングの上側に配置され、周壁に複数の連通孔が形成された上部ケーシングと、前記中間ケーシングおよび前記上部ケーシングの径方向外側に配置され、前記複数の連通孔と連通する外側流路を形成する外ケーシングと、前記中間ケーシングの上部開口部と前記複数の連通孔との間に設けられたガイドプレートと、を備え、前記ガイドプレートは軸方向上側に凸となる曲面を有し、前記ガイドプレートの外縁部は前記複数の連通孔の下端に向かって延びており、前記ガイドプレートは、前記中間ケーシングおよび前記上部ケーシングの少なくとも一方に固定される固定構造体を有する。
【０００７】
（２）：（１）に係る立形多段ポンプであって、前記固定構造体は、前記ガイドプレートの内縁部に設けられ、前記上部開口部に係合する係合部であり、前記係合部には、周方向に並ぶ複数の挿入孔が形成され、前記係合部は、前記挿入孔に挿入される固定部材により、前記中間ケーシングに固定される。
【０００８】
（３）：（１）または（２）に係る立形多段ポンプであって、前記固定構造体は、前記ガイドプレートの外縁部に設けられ、上側に向かって突出する突出部であり、前記突出部は、周方向に隣り合う連通孔の間の柱部の径方向内側に配置され、前記突出部は、前記突出部に形成された挿入孔に挿入される固定部材により、前記上部ケーシングに固定される。
【０００９】
（４）：（１）から（３）のいずれかに係る立形多段ポンプであって、前記固定構造体は、前記外側流路において軸方向に沿って延びるタイロッドであり、前記タイロッドは、前記中間ケーシングよりも上側の部分において、径方向内側に向かって湾曲する湾曲部を有し、前記湾曲部の少なくとも一部は、前記上部ケーシングの内側に設けられ、前記ガイドプレートの外縁部は、前記タイロッドの前記湾曲部によって上側から押圧される。
【発明の効果】
【００１０】
上記本発明の態様によれば、ポンプの効率を向上することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
