公開番号2025177458
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024084311
出願日2024-05-23
発明の名称圧縮機
出願人川崎重工業株式会社,株式会社スギノマシン
代理人
主分類F04B 39/12 20060101AFI20251128BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】
シリンダ室と外部を結ぶ流路が高圧に晒された場合においても、流路内の応力が過大になることを抑制できる圧縮機の提供。
【解決手段】

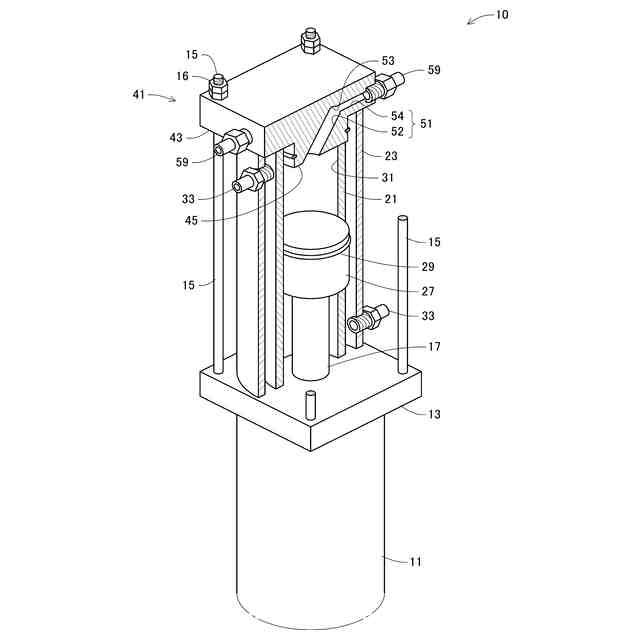

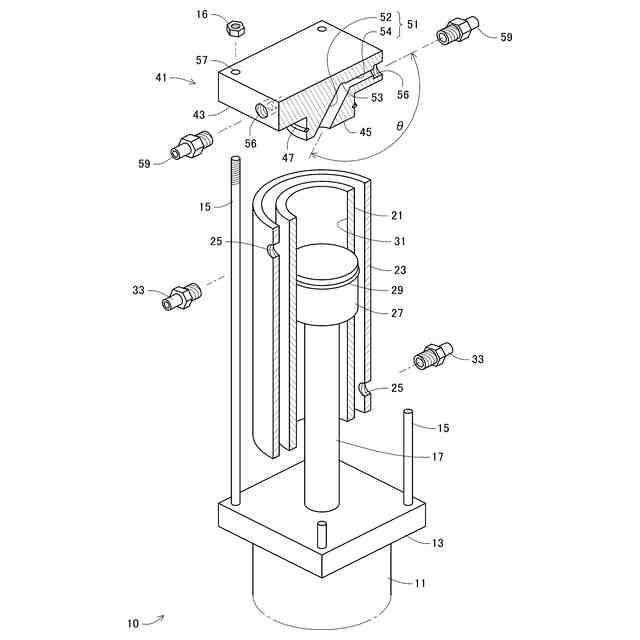

シリンダ室31を有するシリンダ21と、シリンダ21の内部を往復するピストン27と、シリンダ21の一端面を塞ぐヘッドカバー41と、を有する。ヘッドカバー41は、シリンダ室31に開口する内方区間52と、内方区間52に接続してヘッドカバー41の側面に開口する外方区間54と、を含む流路51を有する。内方区間52と外方区間54のなす角を鈍角とすることで、内方区間52と外方区間54の交点に形成されるエッジ部分の鋭さが緩和され、応力が過大になることを抑制できる。
【選択図】図1
特許請求の範囲【請求項１】
シリンダ室を有するシリンダと、
前記シリンダの内部を往復するピストンと、
前記シリンダの一端面を塞ぐヘッドカバーであって、
前記シリンダ室に開口する内方区間と、前記内方区間に接続して前記ヘッドカバーの側面に開口する外方区間と、を含む流路を有する、
ヘッドカバーと、
を備える圧縮機。
続きを表示（約 480 文字）【請求項２】
前記流路は、複数組である請求項１に記載の圧縮機。
【請求項３】
前記内方区間と前記外方区間のなす角は、鈍角である請求項１又は２に記載の圧縮機。
【請求項４】
前記流路において、前記内方区間と前記外方区間のいずれか一方は、曲面で構成された底面を有し、前記内方区間と前記外方区間において残る一方は、前記底面に開口している、請求項１～３のいずれか一項に記載の圧縮機。
【請求項５】
前記流路は、前記内方区間と前記外方区間で内径が異なり、前記内方区間と前記外方区間において内径の大きい方は、曲面で構成された底面を有し、前記内方区間と前記外方区間において内径の小さい方は、前記底面に開口している、請求項１～３のいずれか一項に記載の圧縮機。
【請求項６】
前記内方区間と前記外方区間の間には、曲線区間を有する、請求項１～３のいずれか一項に記載の圧縮機。
【請求項７】
前記流路は、一本の前記内方区間に接続する複数の前記外方区間を有する、請求項４又は５に記載の圧縮機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、水素などの流体を加圧する際に使用する圧縮機に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
シリンダの端面がブロックで塞がれており、ブロックの内部には、吸入弁と吐出弁を有し、ブロックを挟んで圧縮室の反対側にガスの出入口を有する往復動コンプレッサが提案されている（特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－５２７０９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１で開示されたブロックのように、ピストンの移動方向に沿って流路を形成した場合、圧縮室の圧力によってブロックが変形し、流路の内周面の応力が過大になることがある。また、流路に高圧が作用することで、特定の領域で応力が過大になることがある。
本発明は、シリンダ室と外部を結ぶ流路が高圧に晒された場合においても、流路内の応力が過大になることを抑制できる圧縮機を提供する。
【課題を解決するための手段】
【０００５】
本発明の第１の観点は、
シリンダ室を有するシリンダと、
前記シリンダの内部を往復するピストンと、
前記シリンダの一端面を塞ぐヘッドカバーであって、
前記シリンダ室に開口する内方区間と、前記内方区間に接続して前記ヘッドカバーの側面に開口する外方区間と、を含む流路を有する、
ヘッドカバーと、
を備える圧縮機である。
【０００６】

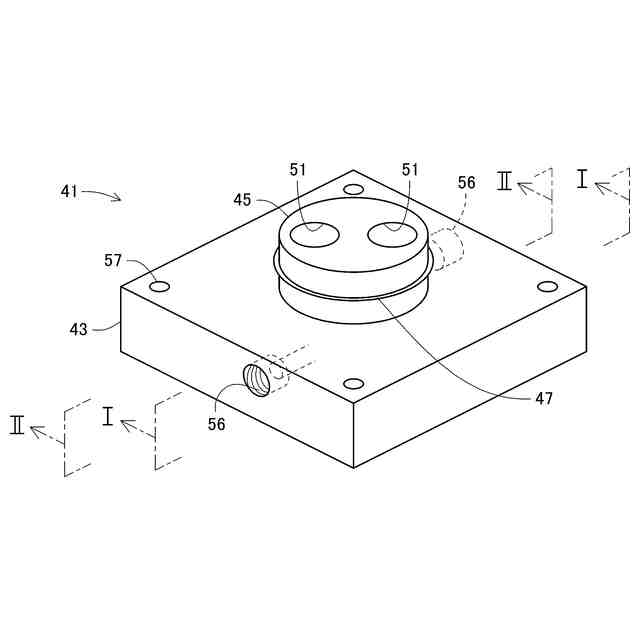

流路は、複数組であっても良い。

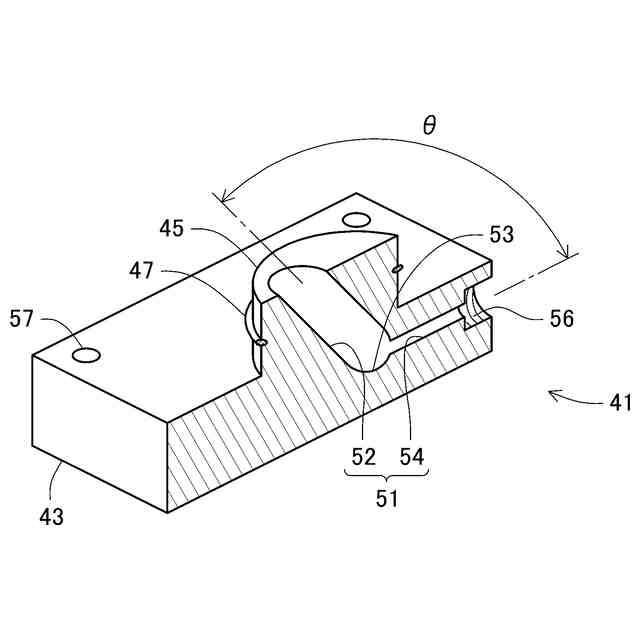

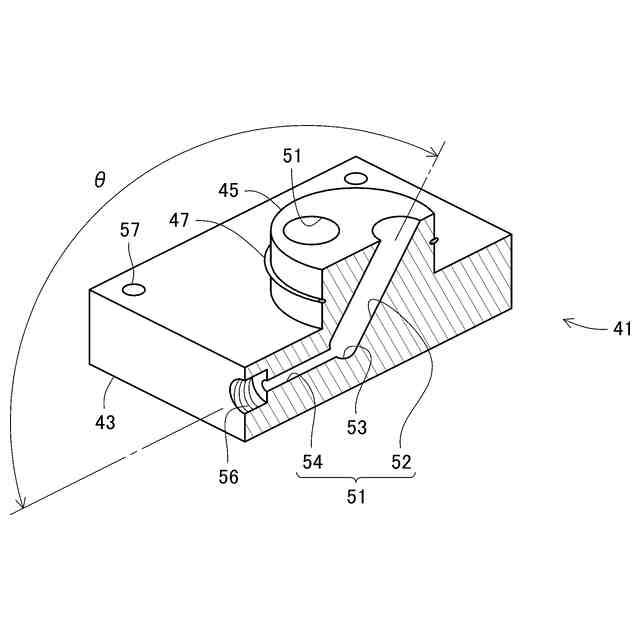

内方区間と外方区間のなす角は、鈍角であっても良い。
【０００７】

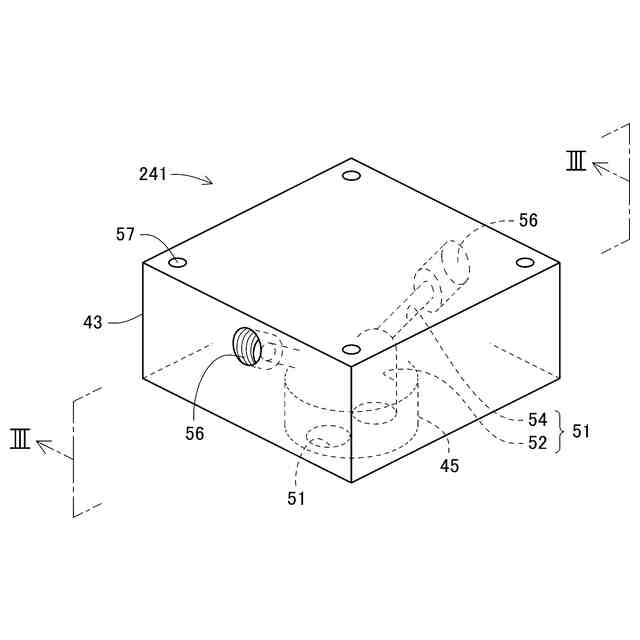

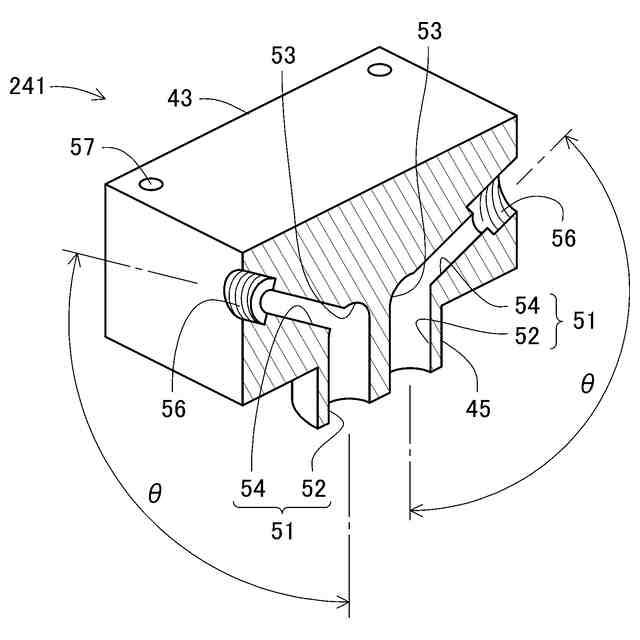

流路において、内方区間と外方区間のいずれか一方は、曲面で構成された底面を有し、内方区間と外方区間において残る一方は、底面に開口していても良い。底面を構成する曲面は、半球形のほか、放物線断面などであっても良い。
【０００８】
流路は、内方区間と外方区間で内径が異なっていても良い。この場合、内径の大きい方は、曲面で構成された底面を有し、内径の小さい方は、底面に開口していても良い。底面を構成する曲面は、半球形のほか、放物線断面などであっても良い。
【０００９】
内方区間と外方区間の間には、曲線区間を有していても良い。
【００１０】

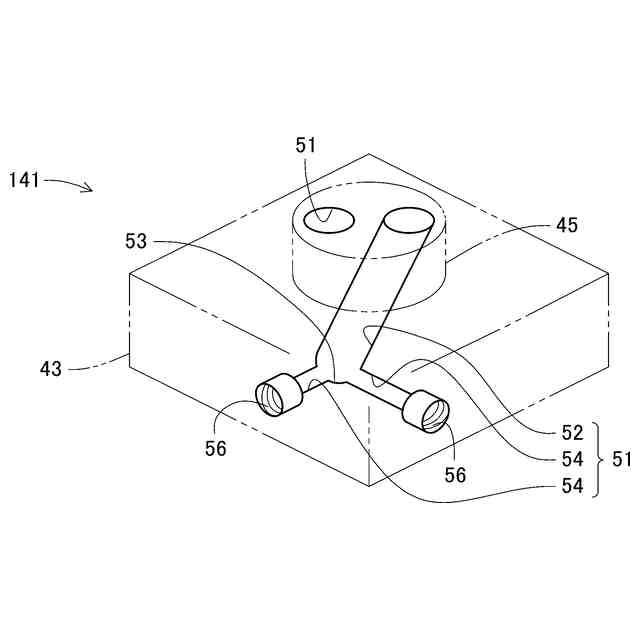

流路は、一本の内方区間に接続する複数の外方区間を有していても良い。
（【００１１】以降は省略されています）
