公開番号2025177460
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024084313
出願日2024-05-23
発明の名称圧縮機
出願人川崎重工業株式会社,株式会社スギノマシン
代理人
主分類F04B 39/12 20060101AFI20251128BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】
流体との接触による劣化が懸念される場合においても、劣化を抑制しながらコストダウンが可能な圧縮機の提供。
【解決手段】

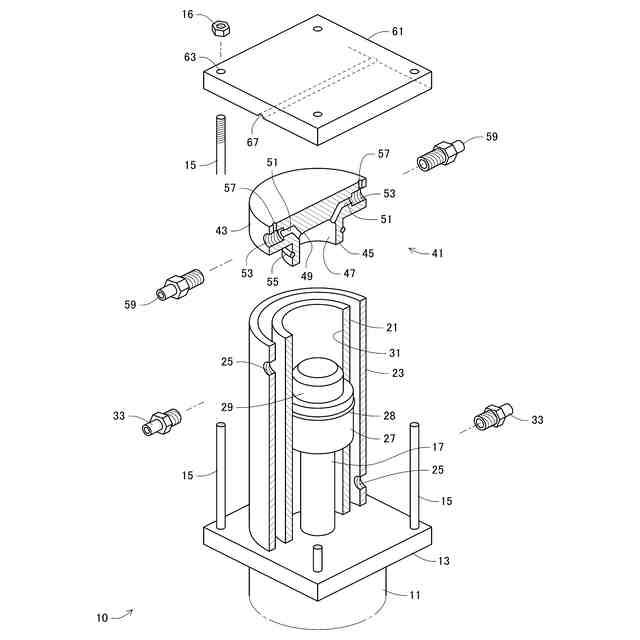

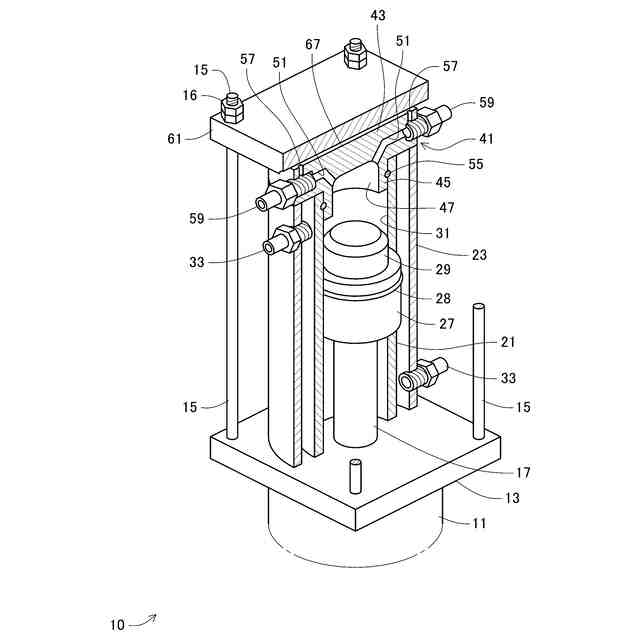

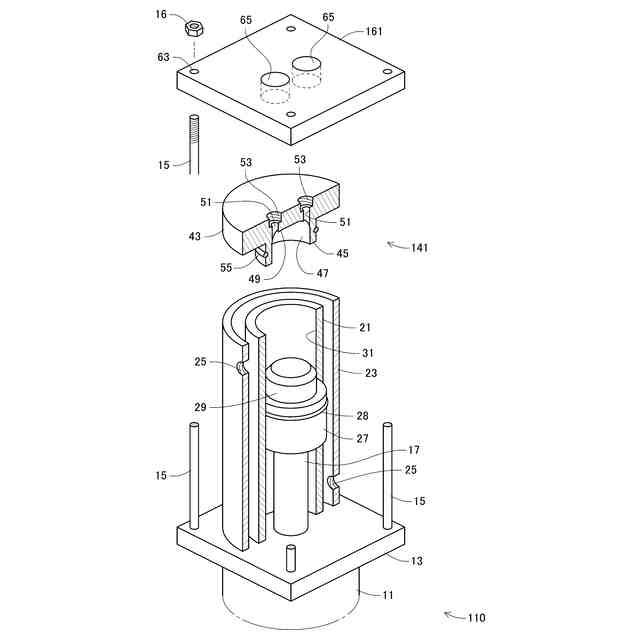

シリンダ室31を有するシリンダ21と、シリンダ21の内部を往復するピストン27と、シリンダ21の一端面を塞ぐヘッドカバー41と、ヘッドカバー押え61と、緊結具15と、を有する。ヘッドカバー押え61は、ヘッドカバー41を基準としてシリンダ21の反対側に配置する。緊結具15は、ヘッドカバー押え61とシリンダ21を連結し、ヘッドカバー41をシリンダ21に向けて付勢する。ヘッドカバー押え61により、ヘッドカバー41が小型化され、劣化を抑制しながらコストダウンが可能である。
【選択図】図1
特許請求の範囲【請求項１】
シリンダ室を有するシリンダと、
前記シリンダの内部を往復するピストンと、
前記シリンダの一端面を塞ぐヘッドカバーと、
前記ヘッドカバーを基準として前記シリンダの反対側に配置されるヘッドカバー押えと、
前記ヘッドカバー押えと前記シリンダを連結し、前記ヘッドカバー押え及び前記ヘッドカバーを前記シリンダに向けて付勢する緊結具と、
を備える圧縮機。
続きを表示（約 480 文字）【請求項２】
前記ヘッドカバーは、前記シリンダ室で圧縮される流体の吸入及び排出を担う流路を有する、請求項１に記載の圧縮機。
【請求項３】

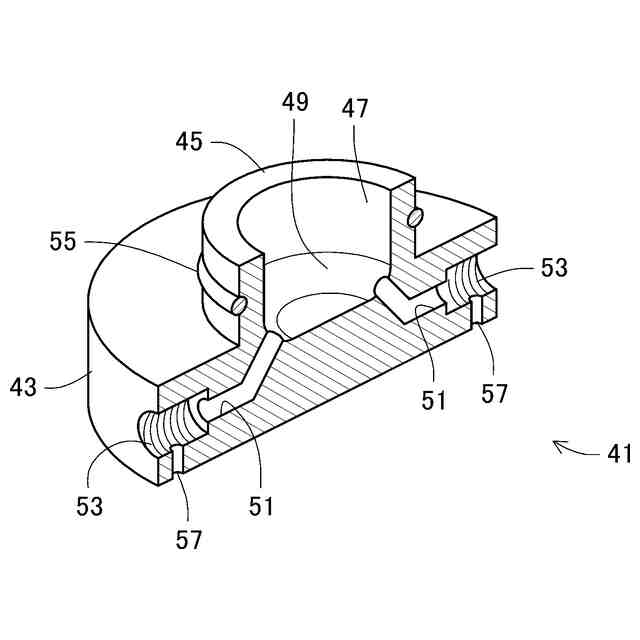

前記ヘッドカバーにおいて、前記シリンダ室に開口する面には、前記ピストンから遠ざかる方向に陥没した凹部を有する、請求項１又は２に記載の圧縮機。
【請求項４】
前記ピストンには、前記凹部に嵌まり込む凸部を有する、請求項３に記載の圧縮機。
【請求項５】
前記凹部の底面外縁には、フィレットを有する、請求項３又は４に記載の圧縮機。
【請求項６】
前記流路の一端側は、前記フィレットの表面に開口している、請求項５に記載の圧縮機。
【請求項７】
前記流路において、前記シリンダ室から離れた方の端部には、接続口を有し、
前記ヘッドカバーには、前記接続口の内周面から前記ヘッドカバー押えに向けて延伸する排気穴を有し、
前記ヘッドカバー押えには、前記排気穴を外部に連通させる逃げ溝を有する、請求項２～６のいずれか一項に記載の圧縮機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、水素などの流体を加圧する際に使用する圧縮機に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
シリンダの端面がブロックで塞がれており、ブロックの内部には、吸入弁と吐出弁を有し、ブロックを挟んで圧縮室の反対側にガスの出入口を有する往復動コンプレッサが提案されている（特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－５２７０９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１のように、ブロックの内部に流体の流路を形成することで、流体との接触によってブロックの劣化が促進される恐れがある。特に流体が水素の場合、水素脆化を考慮する必要がある。水素脆化に対応するため、ブロックの素材については、ＳＵＨ６６０などの耐熱鋼の使用が適している。このような耐熱鋼は高価であるほか、加工が困難であり、圧縮機のコストアップの要因になる。
【０００５】
ブロックにおいて、流体との接触面は高圧に晒される。この接触面で応力集中を生じやすい箇所があれば、そこを起点としてブロックが破損する恐れがある。
本発明は、流体との接触による劣化が懸念される場合においても、劣化を抑制しながらコストダウンが可能な圧縮機を提供する。
【課題を解決するための手段】
【０００６】
本発明の第１の観点は、
シリンダ室を有するシリンダと、
前記シリンダの内部を往復するピストンと、
前記シリンダの一端面を塞ぐヘッドカバーと、
前記ヘッドカバーを基準として前記シリンダの反対側に配置されるヘッドカバー押えと、
前記ヘッドカバー押えと前記シリンダを連結し、前記ヘッドカバー押え及び前記ヘッドカバーを前記シリンダに向けて付勢する緊結具と、
を備える圧縮機である。
【０００７】
シリンダ室は、流体の圧縮を行う空間である。ヘッドカバーの中心部分は、シリンダの内部に嵌まり込む構成とすることもできる。ピストンの駆動方法は自在であり、油圧シリンダや電動機などから選択する。
【０００８】
ヘッドカバー押えは、ヘッドカバーを基準としてシリンダの反対側に配置される。ヘッドカバー押えは、シリンダと接触しなくても良い。ヘッドカバー押えとヘッドカバーは、隣接する場合がある。ヘッドカバー押えとヘッドカバーの間には、何らかの介在物を挟み込む場合もある。
【０００９】
緊結具は、ヘッドカバー押えと接続し、ヘッドカバー押えをシリンダに向けて付勢する。ヘッドカバーは、ヘッドカバー押えに押圧され、シリンダに密着する。緊結具は、例えばタイロッドである。タイロッドは、その端部をヘッドカバー押えに差し込む。
【００１０】
ヘッドカバーは、シリンダ室で圧縮される流体の吸入及び排出を担う流路を有していても良い。
（【００１１】以降は省略されています）
