発明の名称水中構造体
出願人川崎重工業株式会社
代理人弁理士法人有古特許事務所
主分類B63J 2/12 20060101AFI20251022BHJP(船舶またはその他の水上浮揚構造物;関連艤装品)
要約【課題】
内部を効率よく冷却可能な水中構造体を提供する。
【解決手段】
本開示の一態様に係る水中構造体は、室温が第1温度範囲となるように冷却される第1区画室と、空調機が設置され、室温が前記第1温度範囲よりも低い第2温度範囲となるように冷却される第2区画室と、を備え、前記第1区画室の外郭を形成する第1外郭の外面が屋外の水にさらされており、前記第1外郭を介して前記第1区画室が前記屋外の水によって冷却されている。
【選択図】図1
特許請求の範囲【請求項１】
室温が第１温度範囲となるように冷却される第１区画室と、
空調機が設置され、室温が前記第１温度範囲よりも低い第２温度範囲となるように冷却される第２区画室と、を備え、
前記第１区画室の外郭を形成する第１外郭の外面が屋外の水にさらされており、前記第１外郭を介して前記第１区画室が前記屋外の水によって冷却されている、水中構造体。
続きを表示（約 360 文字）【請求項２】
前記第２区画室の外郭を形成する第２外郭のうち、前記第１区画室と前記第２区画室の境界に位置する部分は断熱可能に形成されている、請求項１に記載の水中構造体。
【請求項３】
前記第１外郭の外面のうち前記屋外の水と接触する部分の面積は、前記第２区画室の外郭を形成する第２外郭の外面のうち前記屋外の水と接触する部分の面積よりも大きい、請求項１に記載の水中構造体。
【請求項４】
前記第２区画室は前記第１区画室に囲まれている、請求項１に記載の水中構造体。
【請求項５】
空調機が設置され、室温が前記第１温度範囲よりも低い第３温度範囲となるように冷却される第３区画室を備え、
前記第３区画室は前記第２区画室に囲まれている、請求項１に記載の水中構造体。

発明の詳細な説明【技術分野】
【０００１】
本開示は、水中構造体に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
下記の特許文献１には、水中ビークルの発熱体を冷却する水中ビークル用冷却システムが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１６４０５４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
水中ビークルや水中建築物などの水中構造体の内部は、換気が容易ではないため、発熱量の大きい設備や機器が設置されると熱が溜まりやすい。一方、水中構造体の内部は、電子機器など熱に弱い機器が設置される場合や、利用者が長時間滞在する場合もあるため、ある程度低い温度にまで冷却する必要がある。したがって、水中構造体の内部を適切な温度に維持するには、大きなエネルギが必要となる。そこで、本開示は、内部を効率よく冷却可能な水中構造体を提供することを目的としている。
【課題を解決するための手段】
【０００５】
本開示の一態様に係る水中構造体は、室温が第１温度範囲となるように冷却される第１区画室と、空調機が設置され、室温が前記第１温度範囲よりも低い第２温度範囲となるように冷却される第２区画室と、を備え、前記第１区画室の外郭を形成する第１外郭の外面が屋外の水にさらされており、前記第１外郭を介して前記第１区画室が前記屋外の水によって冷却されている。
【発明の効果】
【０００６】
上記の水中構造体によれば、内部を効率よく冷却することができる。
【図面の簡単な説明】
【０００７】

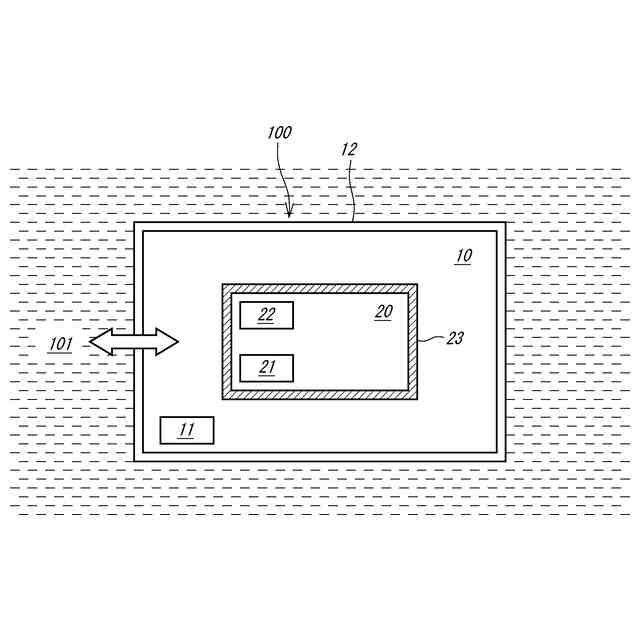

図１は、第１実施形態に係る水中構造体の概略図である。
図２は、第１実施形態の第１変形例に係る水中構造体の概略図である。
図３は、第１実施形態の第２変形例に係る水中構造体の概略図である。
図４は、第２実施形態に係る水中構造体の概略図である。
【発明を実施するための形態】
【０００８】
（第１実施形態）
以下、実施形態について説明する。はじめに第１実施形態に係る水中構造体１００について説明する。図１は、第１実施形態に係る水中構造体１００の概略図である。水中構造体１００は、全部又は一部が水中に位置する構造体である。つまり、水中構造体１００の全部又は一部の周囲は水１０１で満たされており、水中構造体１００の全部又は一部の外面は水１０１にさらされている。
【０００９】
水中構造体１００は、例えば、水中に建設された水中建築物や水中を航行する水中ビークルである。水中構造体１００の周囲を満たす水１０１は、海水であってもよく淡水であってもよい。なお、本開示では、水中構造体１００の周囲を満たす水１０１を「屋外の水」と称する。
【００１０】
図１に示すように、本実施形態に係る水中構造体１００は、第１区画室１０と、第２区画室２０と、を備えている。以下、第１区画室１０及び第２区画室２０について順に説明する。
