公開番号2025104787
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2023222854
出願日2023-12-28
発明の名称セールのバテンガイド装置
出願人個人
代理人
主分類B63H 9/10 20060101AFI20250703BHJP(船舶またはその他の水上浮揚構造物;関連艤装品)
要約【課題】セールの上げ降ろしの際に、風によってセールに横力が作用している場合でも、バテンが引っかかることなくセールを引き上げることができるセールのバテンガイド装置を提供する。
【解決手段】セール5を挙げる際には、風によってセールに横力が作用している場合でも、バテンガイド索6が、マストとほぼ平行にバテン4の後端部より内側を左右両側から挟み込むように取付けられるため、セール5に装着されたバテン4がバテンガイド索6に引っかかることなくセール5を引き上げることができる。
【選択図】図2
特許請求の範囲【請求項１】
マストと、マストの下側に取り付けられるブームと、マストの先端部から伸びてブームの後端部を保持するブーム保持索と、バテンが取り付けられたセールとを備えるヨットにおいて、ブーム保持索とブームを接続するバテンガイド索が、マストとほぼ平行にバテンの後端部より内側を左右両側から挟み込むように取り付けられることを特徴とするセールのバテンガイド装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、セールのバテンガイド装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、セールを降ろす際に、風によってセールに横力が作用しても、全体が網体で構成されるセールガイドによって、セールがブームの側方にはみ出るのを防止して、セールをスムーズにブームの上に収納することができるセールの収納装置（特許文献１参照）が知られている。
【先行技術文献】
【特許文献】
【０００３】
特開平１０－２１８０８７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１のセールの収納装置は、セールを上げる際に、風によってセールに横力が作用する場合には、全体が網体で構成されるセールガイドの網の目に、セールガイドより短いバテンの先端部分が引っかかってセールをスムーズに上げられないという問題がある。
本発明は、セールを上げる際に、風によってセールに横力が作用している場合でも、バテンが引っかかることなくセールを引き上げることができるセールのバテンガイド装置を提供することを目的とする。
【課題を解決するための手段】
【０００５】
上記課題を解決するための手段として、本発明のセールのバテンガイド装置は、マストと、マストの下側に取り付けられるブームと、マストの先端部から伸びてブームの後端部を保持するブーム保持索と、バテンが取り付けられたセールとを備えるヨットにおいて、ブーム保持索とブームを接続するバテンガイド索が、マストとほぼ平行にバテンの後端部より内側を左右両側から挟み込むように取付けられことを特徴とする。
【発明の効果】
【０００６】
本発明によれば、セールを上げる際に、風によってセールに横力が作用している場合でも、バテンが引っかかることなくセールを引き上げることができる。
【図面の簡単な説明】
【０００７】
セールを降ろした状態のセールのバテンガイド装置を示す側面図である。
セールを上げた状態のセールのバテンガイド装置を示す側面図である。
【発明を実施するための形態】
【０００８】
本発明に係るセールのバテンガイド装置の実施形態について、図面を用いて説明するが、以下に説明する実施形態のみに限定されるものではない。

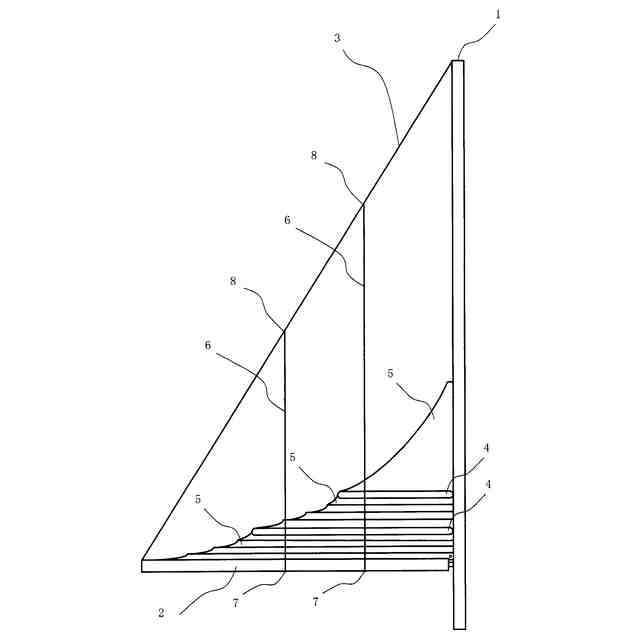

図１は、セールを降ろした状態のセールのバテンガイド装置を示す側面図である。
ブーム２の左右両側には、セール５に装着されたバテン４の後端より内側にバテンガイド索ブーム取付け部７がそれぞれ設けられ、それぞれのバテンガイド索ブーム取付け部７からマスト１とほぼ平行に上方に向かって伸びる左右両側のバテンガイド索６が、ブーム保持索３に設けられるバテンガイド索ブーム保持索接続部８に接続される。
【０００９】

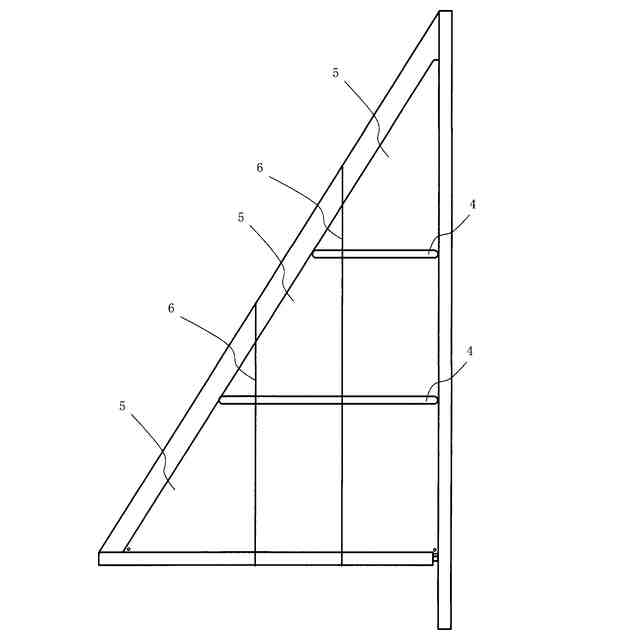

図２は、セールを上げた状態のセールのバテンガイド装置を示す側面図である。
セール５を挙げる際には、風によってセールに横力が作用している場合でも、バテンガイド索６が、マストとほぼ平行にバテン４の後端部より内側を左右両側から挟み込むように取付けられるため、セール５に装着されたバテン４がバテンガイド索６に引っかかることなくセール５を引き上げることができる。
【符号の説明】
【００１０】
１マスト
２ブーム
３ブーム保持索
４バテン
５セール
６バテンガイド索
７バテンガイド索ブーム取付け部
８バテンガイド索ブーム保持索接続部
